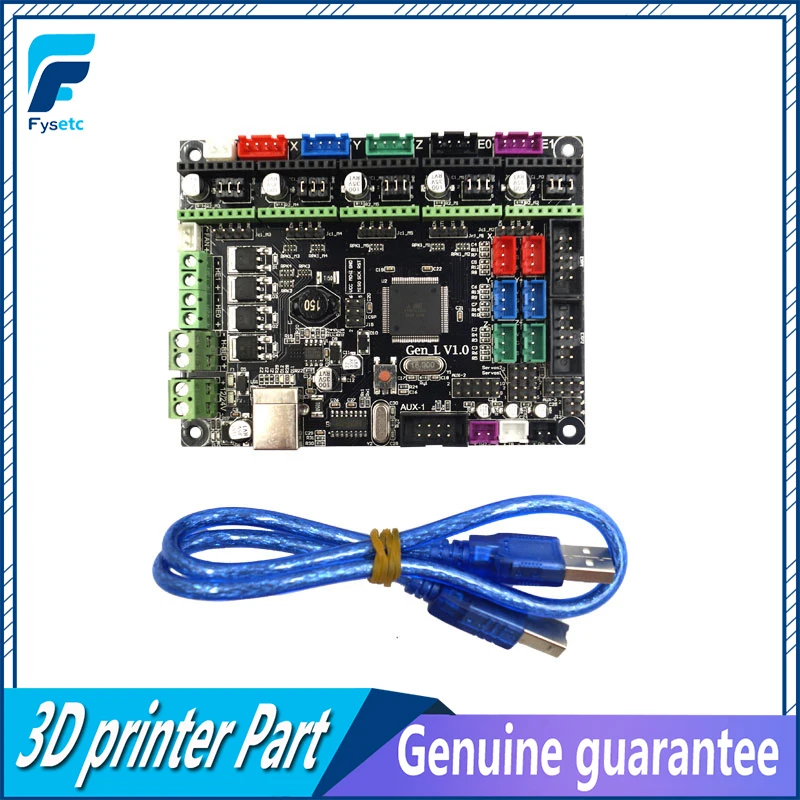

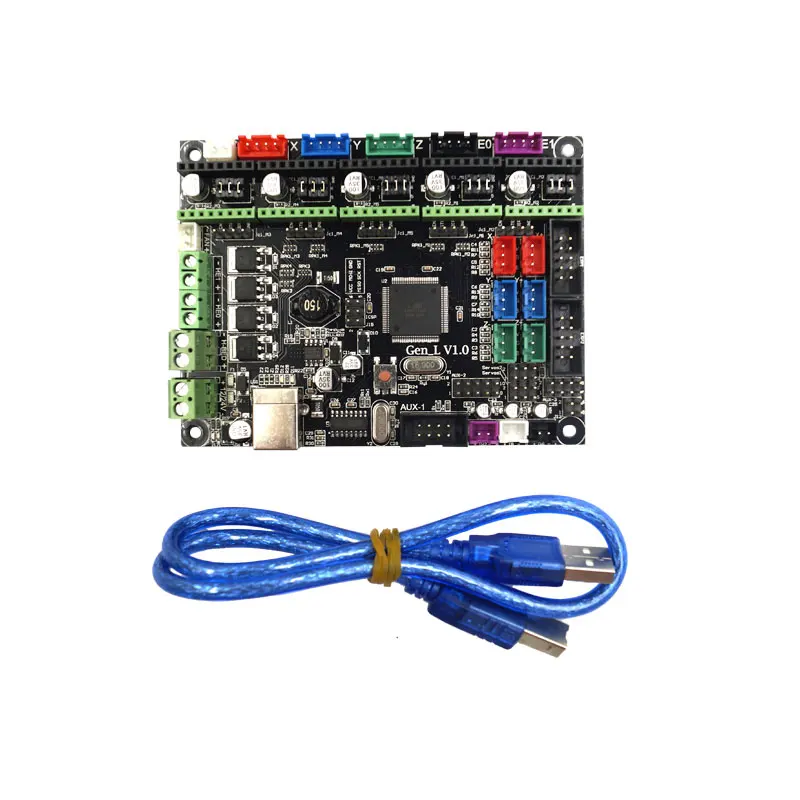

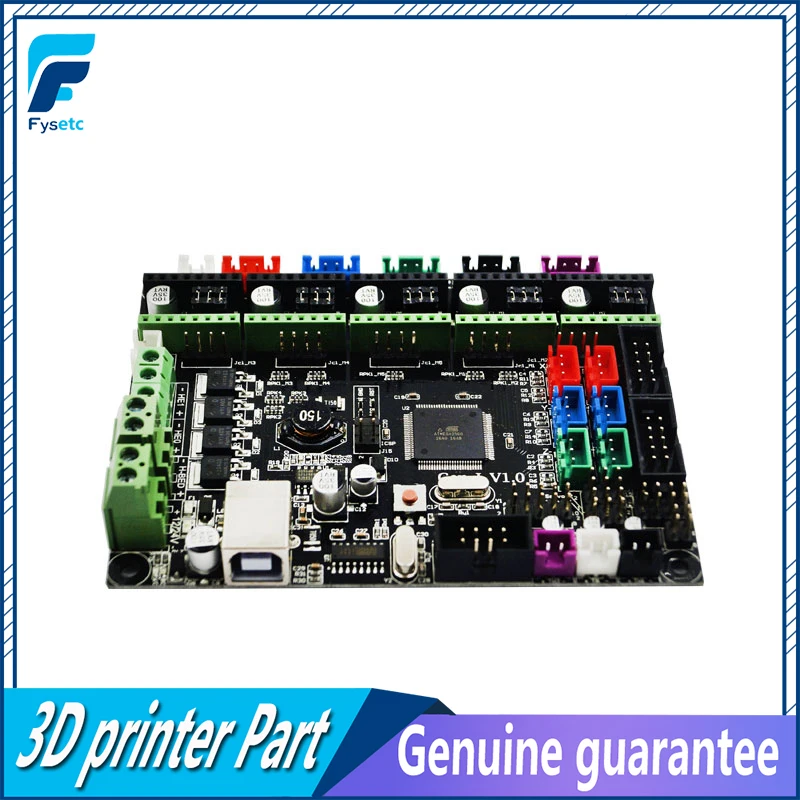

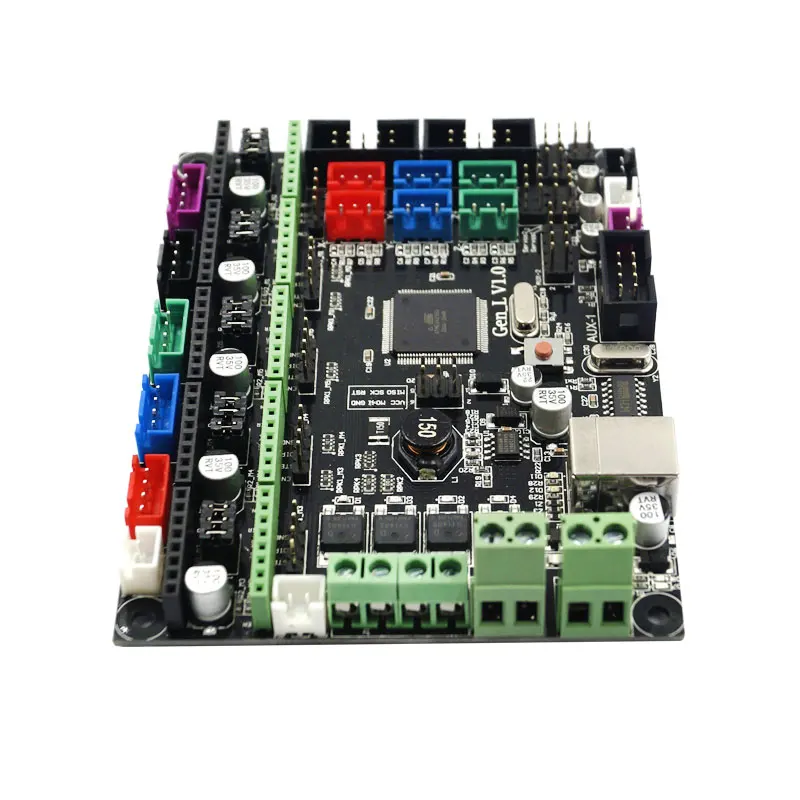

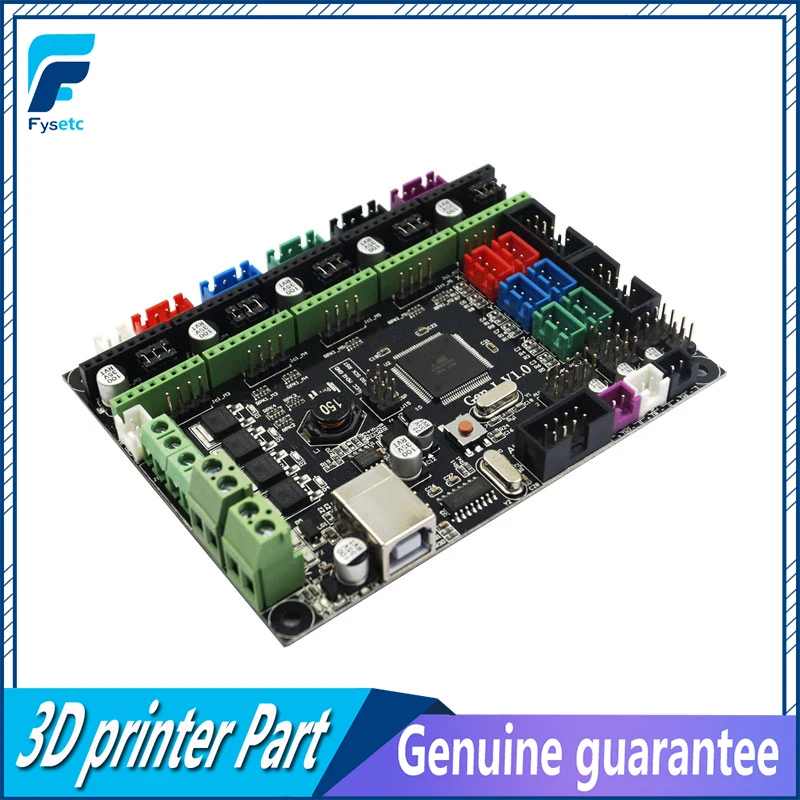

Gen-L V1.0 интегрированная материнская плата Gen L v1.0 совместима с Ramps1.4/Mega2560 R3 для 3d принтера TEVO Tarantula& Tornado

Ⅰ обзор

С целью решения проблем существует на открытой исходной плате контроллера, такой как Ramps 1,4, разработчики в Makerbase специально оптимизируют и разрабатывают новый продукт, Gen_L, который обеспечивает более гибкий выбор для пользователей.

Ⅱ Особенности

1. 2560 и Ramps 1,4 интегрированы в плату, что позволяет избежать сложных разъемов.

2. Поддерживает различные Шаговые драйверы, такие как A4988, DRV8825, TMC2100 и LV8729, доступные для изменения шаговых драйверов и двигателей, как нравится пользователям.

3. Резервный внешний сигнал водителя, доступный для подключения внешнего высокотокового драйвера для привода 57 и 86 шаговых двигателей.

4. Используйте высококачественный MOSFET, лучшее охлаждение и более стабильный.

5. Применение удельную мощность чип, поддержка 12 V-24 V вход питания, и решить проблемы, связанные с чип отопления и недостатка силы.

6. Стабильная и надежная схема фильтра значительно уменьшает помехи и позволяет избежать сбоев, как это возможно в процессе печати.

7. Используйте чип последовательного порта CH340, более легко установить накопитель, чем 16U2.

8. Запуск прошивки Marlin, конфигурация полностью такая же, как Ramps 1,4, и доступна для прямой замены Ramps 1,4.

9. Поддержка Ramps 1,4, 2004LCD, 12864LCD, TFT28 и TFT32.

10. Доступный для ввода 24 В, ток подогреваемого слоя может быть уменьшен до 1/4 при той же мощности системы, которая эффективно разрешает проблему, что MOSFET подогреваемого слоя нагревается.

11. Ось X, ось Y и ось Z с различными цветами терминал контролирует шаговые двигатели и концы, которые удобно проводить.

12. Подключите Шаговые драйверы в соответствии с различными цветовыми клеммами, что уменьшает вероятность обратного хода и предотвращает повреждение платы контроллера.

Примечание: Обычно мы чистим 12864 прошивку. Если вы хотите почистить 2004 прошивки, пожалуйста, свяжитесь с нами, в противном случае мы отправим обычную прошивку.

1 шт. Gen-L V1.0

1 шт. USB
