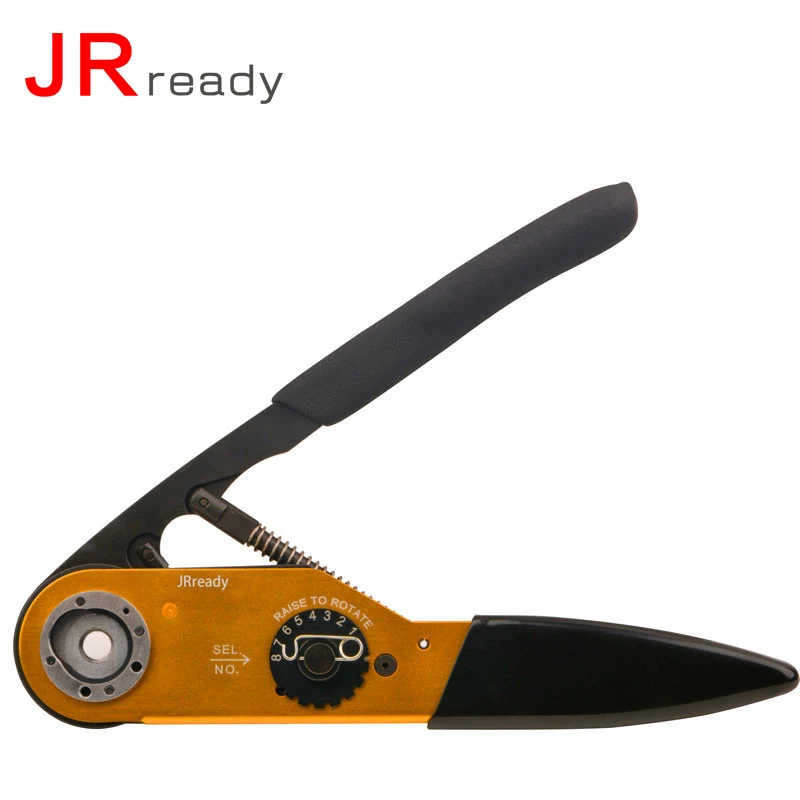

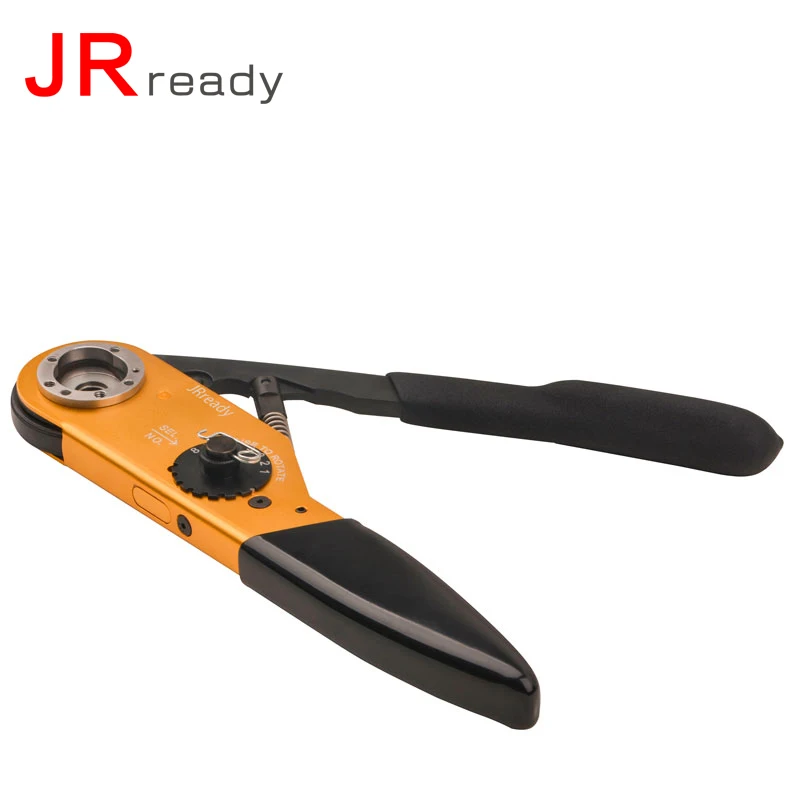

JRready YJQ-M300 четырехиндентный авиационный обжимной инструмент 6-14AWG эквивалент DMC M300 работает с MIL стандартные электронные Коннекторы

Описание

Общая информация

1. YJQ-M300Широко используется для обжима проводов и контактов в электронные коннекторы.

2.Диапазон обжима провода: 6AWG (13,3 мм2), Чтобы 14AWG (2,07Мм2).

3 、4-х точичный снособ обшима соответвист смайм высоким трабованим;

4. инструминт промеднезен для производства электрических элементов

Принципы работы

1. Обжимной метод

Обжимной инструмент принимает кривой механизм движения, его приложенная сила переносится через четыре кривые в полости головы правой плоскогубцы ручки к четырем индентерам. Четыре интенсивности делают центробежное линейное движение, что делает его передние зубы обжимать контакт для завершения процесса обжима. Цикл контролируется Высокоточный Фиксатор обеспечивает консистенцию впечатления и качество обжима проводов и контактов.

2. Диапазон регулировки

Обжимной инструмент имеет восемь селекционных номеров, точные данные указаны следующим образом:

Селектор нет. Рабочий диаметр мм/дюйм Динамично развивающаяся B) Нет GO 1 1,78/0,07 2,03/0,08 2 1,91/0,075 2,16/0,085 3 2,03/0,08 2,29/0,09 4 2,16/0,085 2,41/0,095 5 2,34/0,092 2,59/0,102 6 2,52/0,099 2,77/0,107 7 2,74/0,108 3/0. 118 8 3/0. 118 3,25/0,128

«GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте зеленый «GO» gage end в indenter, это должно быть легко, в противном случае селекторная передача является неправильной

(Осторожно! Не обжимайте GAGE!)

«NO GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте красный «NO GO» конец в indenter, он не может пройти полностью, в противном случае, селекторная передача является неправильной.

(Осторожно! Не обжимайте GAGE!)

Обжимной инструкции

1.Вставьте контакт и подготовьте провод через Индентер с обратной стороны.

2.Выдавите ручки вместе, пока храповик не выпустит. Затем ручка автоматически возвращается в открытое положение.

Меры предосторожности

1.Храните обжимной инструмент и другие устройства в чистоте и исправном хранении, когда он не используется или нет технического обслуживания оператора.

2.Не пытайтесь погрузить инструменты в раствор для очистки или распылить масло в инструменты для смазки.

3.При обнаружении аномалий из-за неправильных способов, не пытайтесь демонтировать инструменты или сделать ремонт. Пожалуйста, перестаньте использовать его и Свяжите нас как можно скорее, наша компания предлагает полный ремонт и рекалибрационные услуги.
