Описание

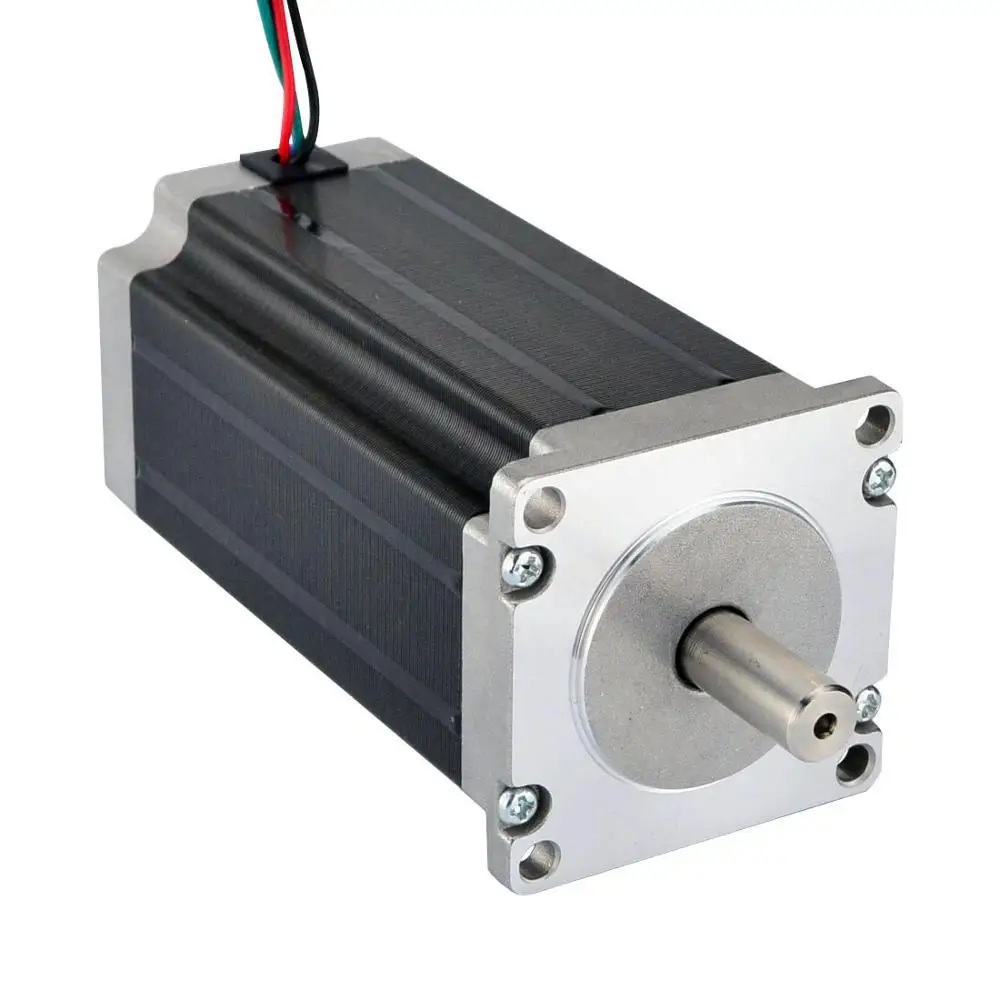

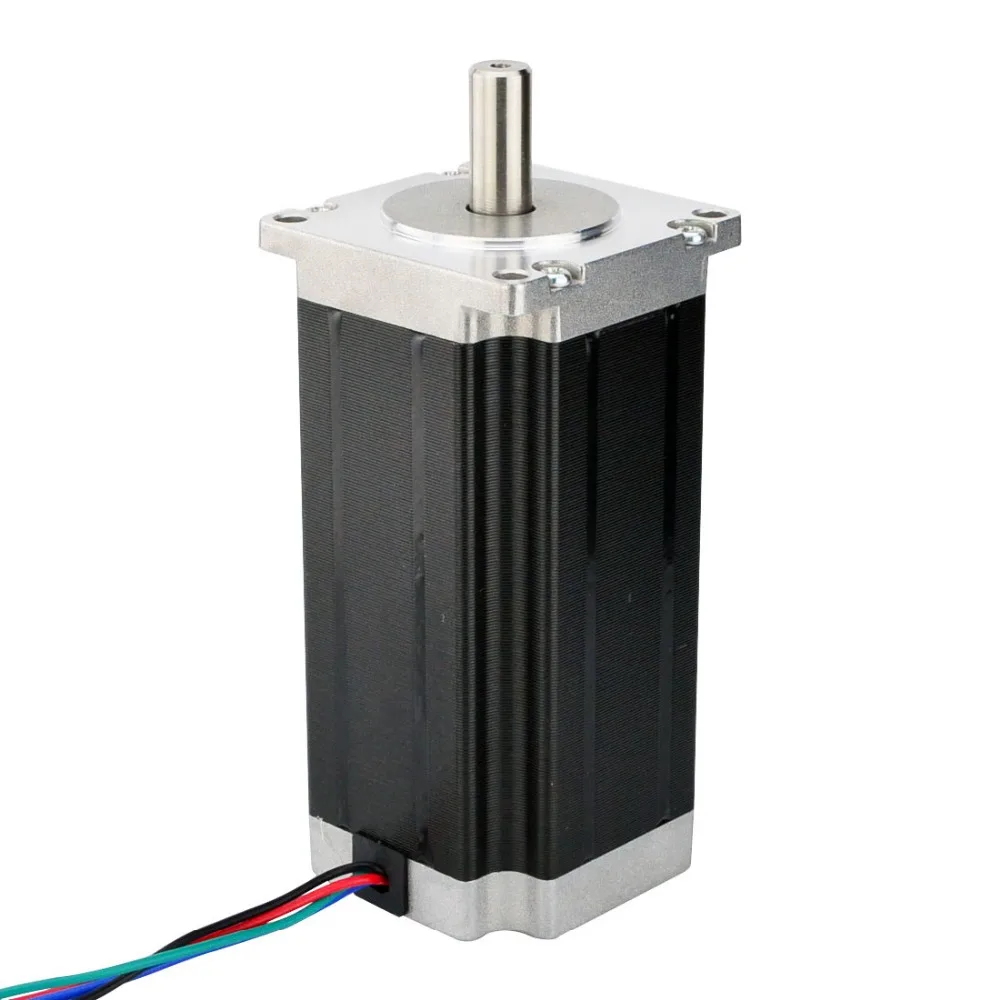

Этот двухполюсный шаговый двигатель Nema 23 с шаговым углом 1,8 град и размером 57x57x113 мм. Он имеет 4 провода, каждая фаза тянет 3.5A, с удерживающим крутящим моментом 3.0Nm (425 oz. in).
Электрические Параметры
Артикул производителя: 23HS45-3504S Тип двигателя: биполярный шаговый Шаг угол: 1,8 градусов Удерживающий крутящий момент: 3,0 нм Номинальный ток/фаза: 3.5A Напряжение: 4,2 V Фазовое сопротивление: 1,2 Ом Индуктивность: 5.0mH ± 20% (1 кГц)Физической Параметры
Размер рамы: 57x57 мм Длина: 113 мм Вал Диаметр: Φ10mm Длина вала: 24 мм Длина d-выреза: 20 мм Количество проводов: 4 Длина свинца: 400 мм Вес: 1,8 кгРисунок
Соединение
Посылка включает в себя
1 шт. двигатель23HS45-3504S
Характеристики
- Бренд
- STEPPERONLINE
- Сертификация
- CCC / ISO / ROHS / ce
- Ток / Фаза
- 3.5A
- Фаза
- 2
- Крутящий Момент
- 3.0Nm(425oz.in)
- Угол Шага (градусы)
- 1.8 deg
- Тип
- Hybrid
- Номер модели
- 23HS45-3504S
- Size
- 57*57*113mm
- Shaft Diameter
- 10mm
- Shaft Shape
- D-cut
