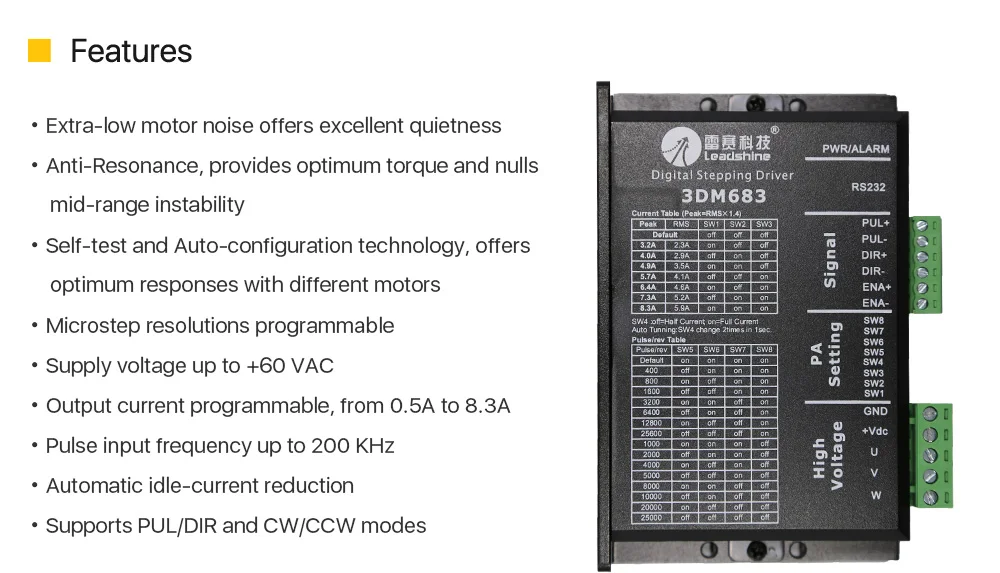

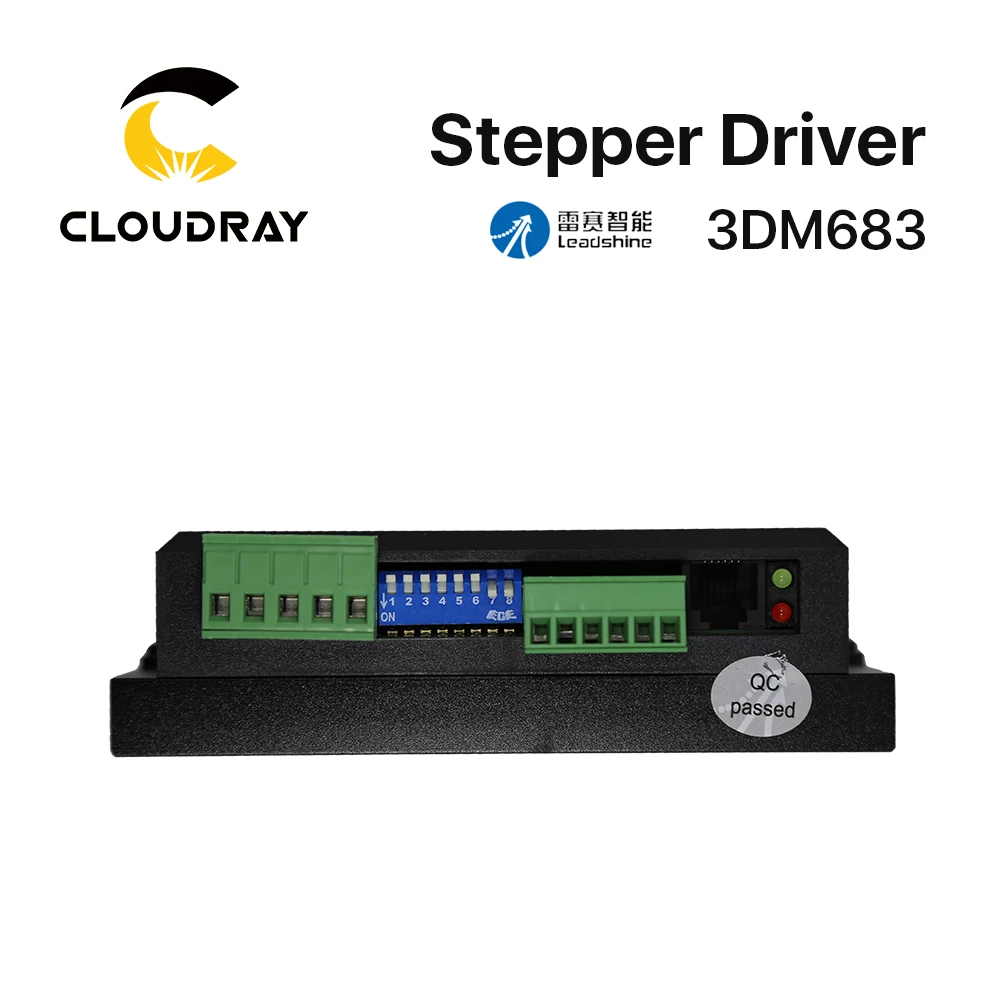

| P1 Функция | 3DM683 детали |

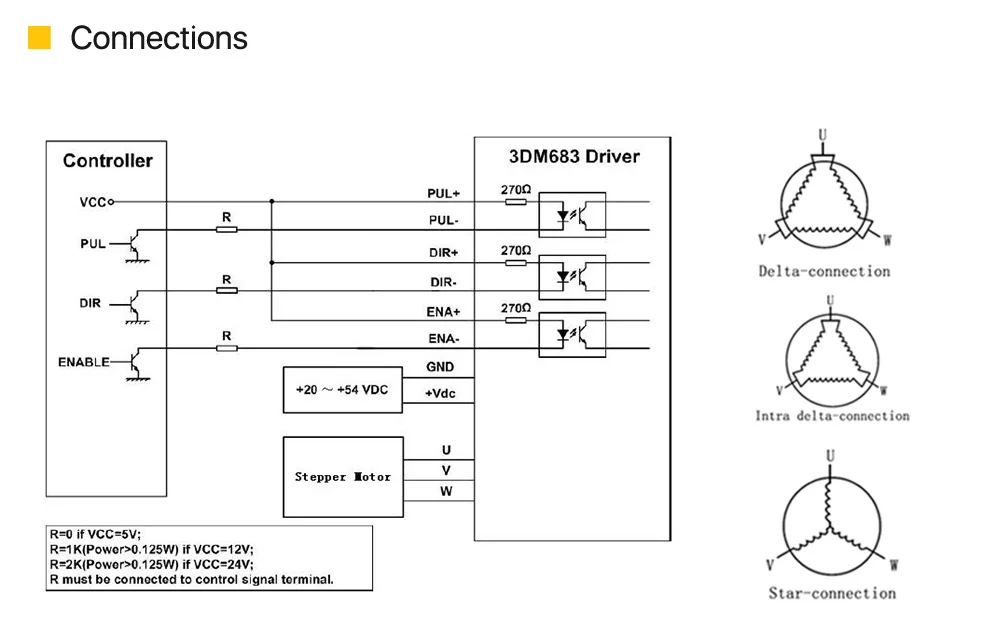

| PUL + | Импульсный сигнал: в режиме одиночного импульса (импульса/направления), этот вход представляет импульсный сигнал, эффективный для каждого восходящего края или падающего края (устанавливается внутренней перемычкой J1); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В двухимпульсном режиме (пульс/пульс) этот вход показывает по часовой стрелке (CW) пульс. Для надежного ответа ширина импульса должна быть больше 1,5 МКС. Серии подключения резисторов для ограничения тока при использовании + 12 В или + 24 В. |
| Опора |
| Дир + | Сигнал DIR: в одноимпульсном режиме этот сигнал имеет низкий/высокий уровень напряжения, представляющий два направления вращения двигателя; в двухимпульсном режиме (устанавливается внутри J1 jumper), этот сигнал является счетчиком-тактовым (CCW) импульсом, эффективным для низкого уровня. Для надежного отклика на движение Сигнал DIR должен быть впереди сигнала PUL по крайней мере на 5 МКС. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. |
| Дир |
| Ена + | Включить сигнал: этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальный контроль сигналов, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно не подключен (включен). |
| Ена- |
