Описание

Пожалуйста, обратите внимание, что в зависимости от ваших потребностей, пожалуйста, выберите

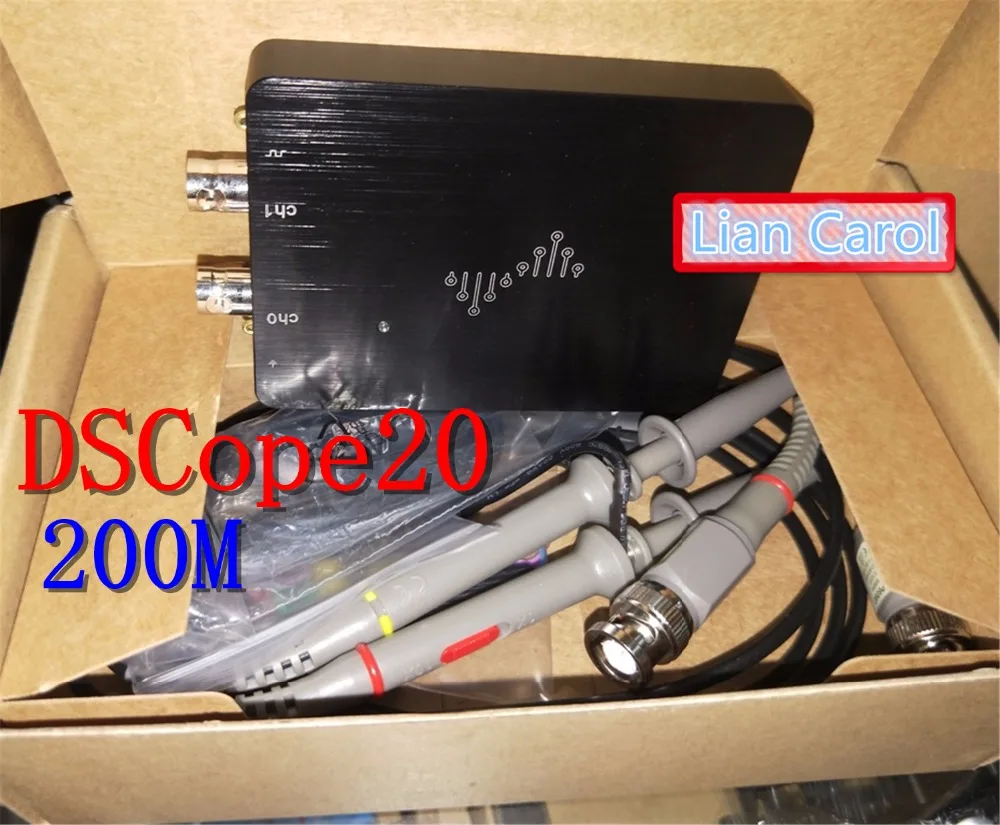

Основные технические показатели:

Аналоговая полоса пропускания: 50 МГц

Максимальная частота дискретизации: 200 МГц @ 1 канал/100 МГц @ 2 канала

Глубина выборки в реальном времени: 1 м

Одиночная глубина выборки: 32 м @ 1 канал/16 м @ 2 канала

Количество входных каналов: 2 канала

Вертикальная чувствительность: 10 мВ/div ~ 2 В/div (x1 зонд)/100 мВ/div ~ 20 в/div (x10 зонд)

Режим входного соединения: AC/DC/заземление

Входные Характеристики: 1 МОм ∥ ~ 15 пФ

Диапазон защиты от перенапряжения: ± 100 в (DC + AC пик)

• Аналоговая фронтальная цепь DSCope использует полностью дифференциальную архитектура. По сравнению с одноконцевой структурой, с выдающимся Подавлением Шума в обычном режиме и шума питания, при снижении помех EMI. Так что измеренный сигнал может быть более реальным уменьшением.

• DSCope имеет 1 м глубины хранения образцов в реальном времени. Глубина хранения определяет способность осциллографа одновременно производить анализ высокочастотных и низкочастотных явлений, включая высокочастотный шум низкоскоростных сигналов и низкочастотную модуляцию высокоскоростных сигналов. Что касается значения использования студентов осциллографа, то они должны быть очень ясными. DSCope создает функцию выборки одного триггера с большой глубиной памяти (16 м/32 м). Позволяет одновременно наблюдать за общим процессом приобретенной формы волны и деталями того или иного момента времени. На следующем рисунке показан весь процесс пассивного кристалла, усиленного DSCope.

Программное обеспечение для ПК с открытым исходным кодом DSView

DSLogic/DSCope использует одно и то же программное обеспечение компьютера DSView, также основанное на платформе с открытым исходным кодом. Спасибо авторам этих библиотеки с открытым исходным кодом: glib/libusb/libzip/boost/pyton/sigork. Без участия этого программного обеспечения с открытым исходным кодом, естественно, не будет DSView.

Основным улучшением DSView является оптимизация логики операций пользовательского интерфейса. В простом виде это простота использования. Членов нашей команды также пытали Agilent/Tektronix/LeCroy... Когда они были инженером (продукт был высоким, но он был не очень прост в использовании). DSView, конечно, не лучшее программное обеспечение для современного логического анализатора/осциллографа, но мы считаем, что DSView станет лучше и проще в использовании, основываясь на идеях продукта с открытым исходным кодом (итеративное улучшение продукта в области общественного сотрудничества). Я надеюсь, что все к нам приедут и дадут нам дополнительные советы.

На следующем видео показана оптимизация DSView для часто используемых операций курсоров (create/move/delete/jump/tranlocate и т. Д.). Весь процесс не имеет никакой операции меню, прямо на вид щелчка и перемещения можно завершить. При этом не ограничивайте количество курсоров, сколько можно поставить курсоров. Мы можем перейти на наш веб-сайт (http://www.dreamsourcelab.com) для загрузки текущей версии программного обеспечения, в демонстрационном состоянии, чтобы испытать некоторые основные операции.

DSView поддерживает несколько режимов-логический анализатор/осциллограф/регистратор данных и так далее. При подключении различных аппаратных средств устройства автоматически переходят в соответствующий режим работы. Например, когда DSLogic подключен к ПК, DSView автоматически активирует интерфейс логического анализатора; когда DSCope подключен к ПК, DSView автоматически переключается на интерфейс оператора осциллографа.

DSView также поддерживает горячее переключение между несколькими устройствами. Вы можете подключить несколько DSLogic устройств, или DSCope устройств, или DSLogic + DSCope устройств на ПК (в зависимости от интерфейса USB на ПК). DSView может управлять этими устройствами одновременно, просто нажмите мышь, чтобы быть свободным для переключения на любое устройство на соединении. Это позволяет легко использовать несколько DSLogic и DSCope устройств для расширения количества необходимых каналов.

О нас

DreamSourceLab была основана в июля 2013 года и занимается дизайном электронных продуктов с открытым исходным кодом и популярностью электронных измерительных приборов. Несколько человек, окончившие китайскую научную академию, создали маленького партнера. В сентябре 2013 года на гоночной платформе kickstarter был выпущен первый Аппаратный продукт с открытым исходным кодом, DSLogic (https://www.kickstarter.com/projects/dreamsourcelab/dslogic-multifunction-instruments-for-everyone). Не только увеличил $111497 стартовый капитал, в то время как первая партия из более чем 20 стран со всего мира более 700 сторонников утверждения продукта.

Мы всегда надеемся, что продукт как можно скорее на внутренний рынок, так что больше людей используют наши продукты, уменьшить порог дизайна электронных продуктов, надеемся, что все больше и больше электронных продуктов разработаны и изготовлены людьми. Kickstarter Ангел пользователей дали нам много Хорошие Отзывы и предложения, поэтому на этот раз для приведения внутреннего пользователей на первом этапе улучшенная версия данного товара.

Мы по-прежнему будем настаивать на позиционировании с открытым исходным кодом. Мы понимаем, что открытый исходный код-это не только лозунги и средства для привлечения внимания, но и обмен опытом и итерация продукции для улучшения концепции общественного сотрудничества. Kickstarter с открытым исходным кодом дает нам много вдохновения, мы также с нетерпением ждем того же внутреннего открытого исходного кода, живущего почвой.

Загрузка драйвера: пожалуйста, оставьте сообщение, мы отправим соединение в соответствии с заказом
