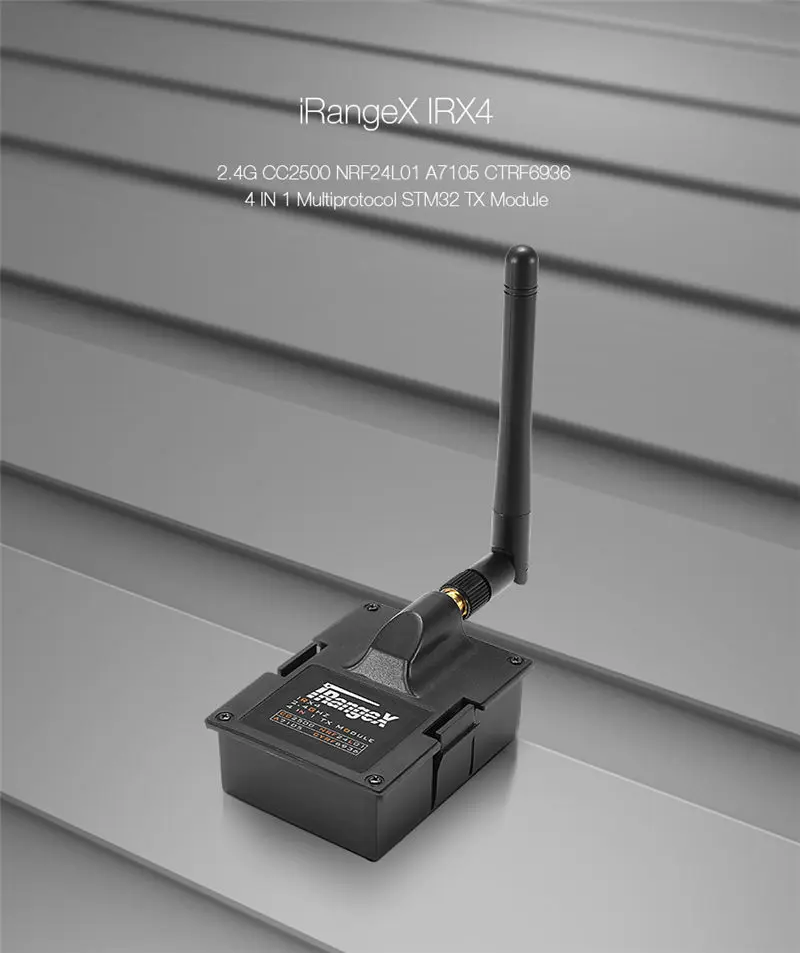

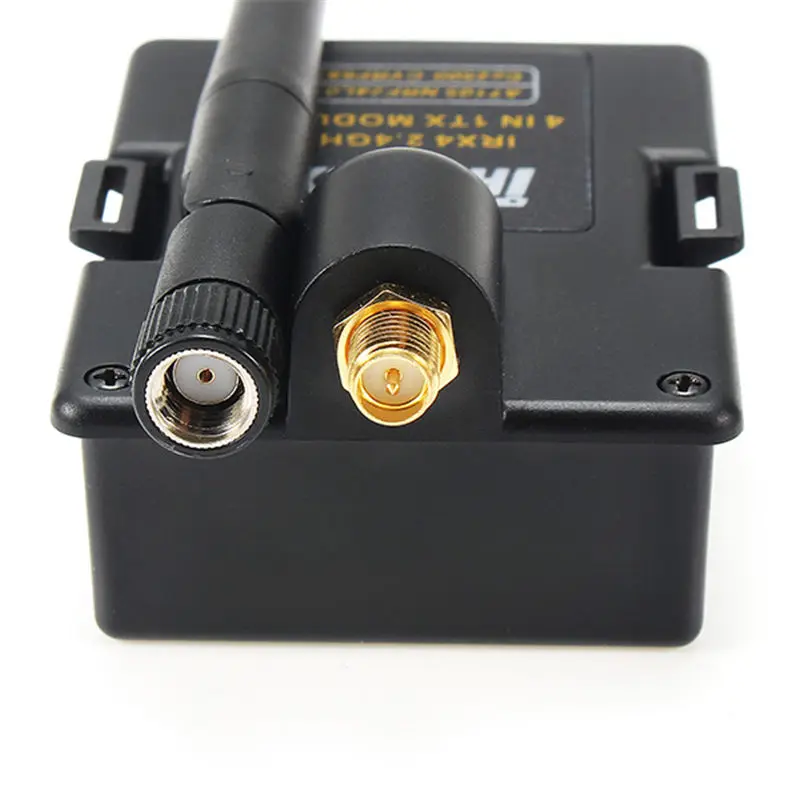

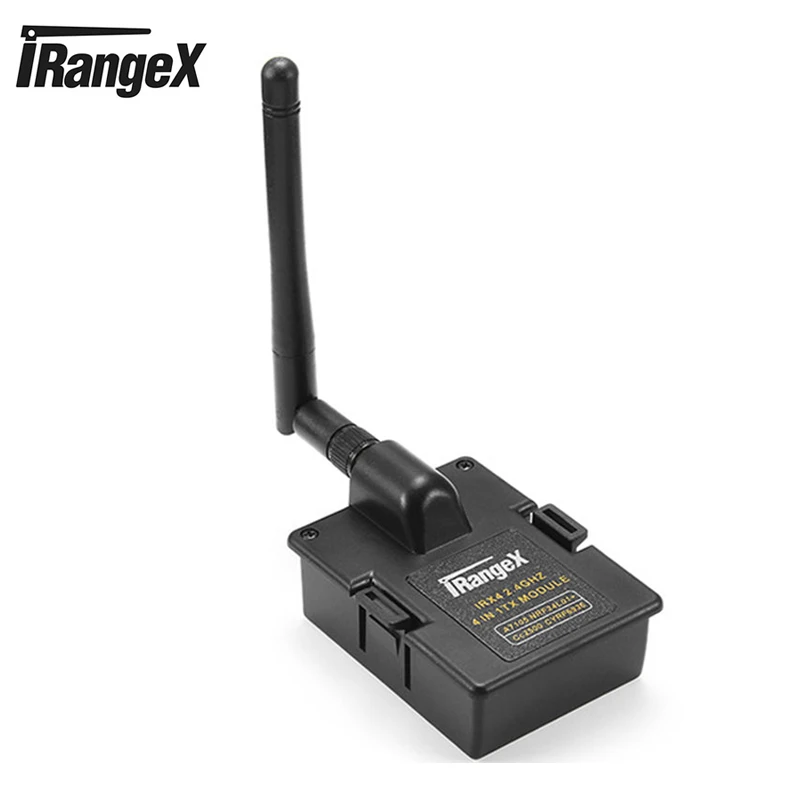

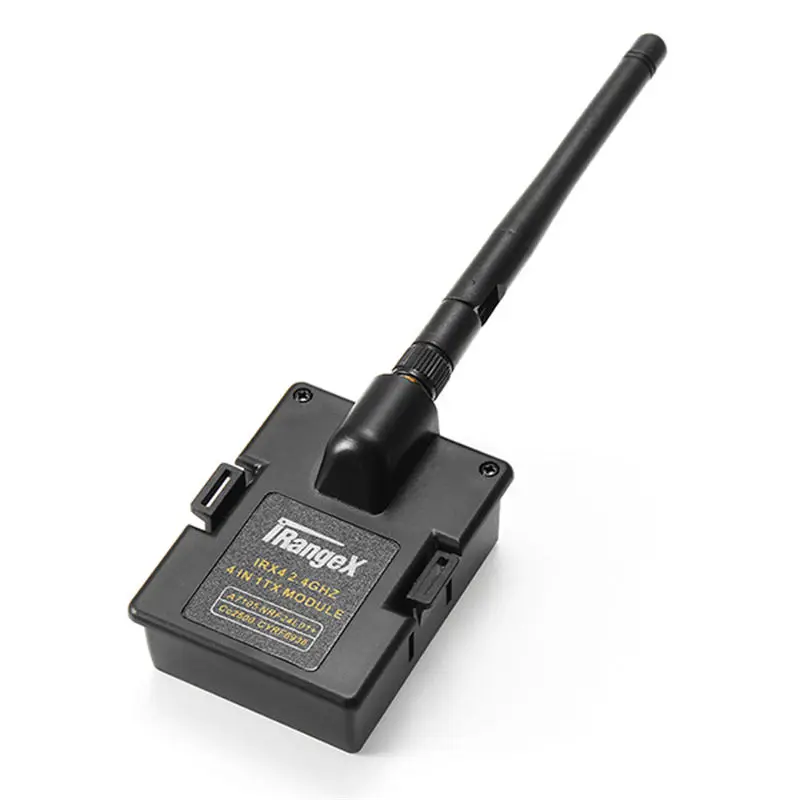

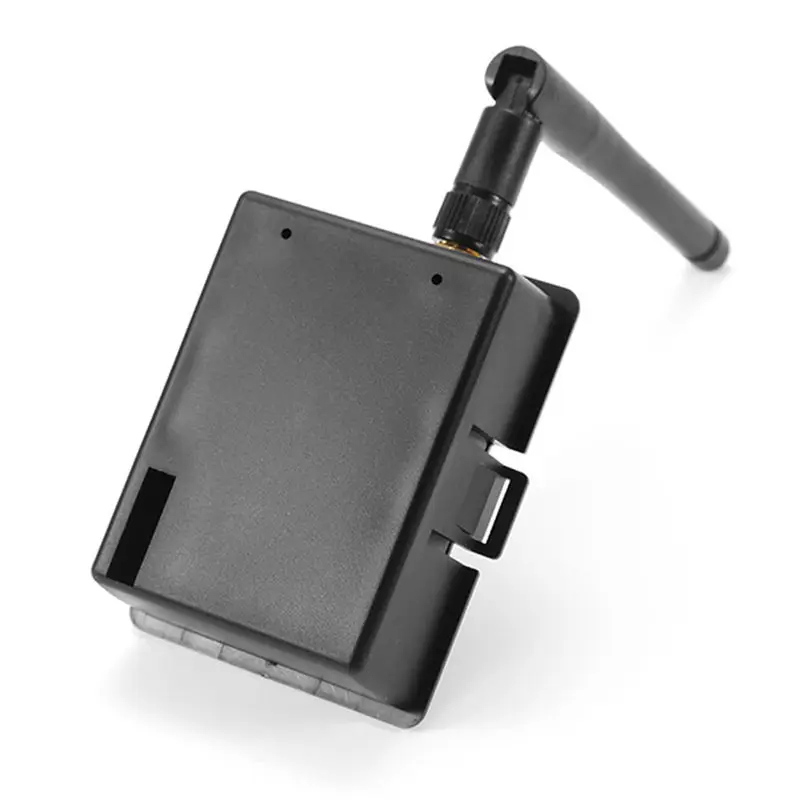

IRangeX IRX4 2,4G CC2500 NRF24L01 A7105 CYRF6936 4 в 1 мультипротокол STM32 TX модуль с чехол для радиоуправляемой модели передатчика

Описание

Описание:

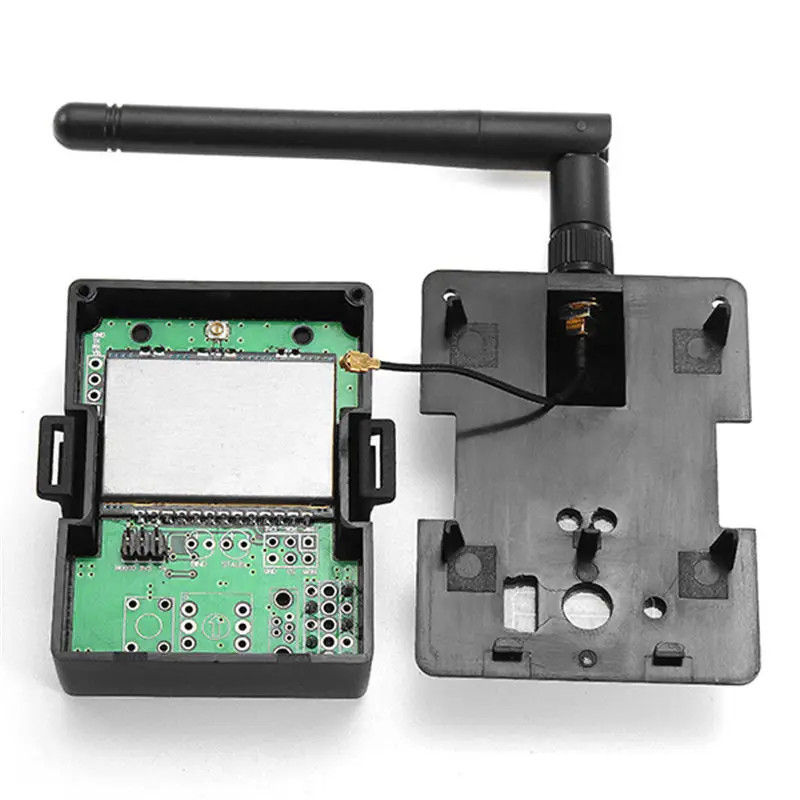

Беспроводной модуль 4 в 1 интегрирует четыре радиочастотных чипа (CC2500, NRF24L01, A7105, CYRF6936) в одну печатную плату, с MCU baseplate, может поддерживать различные протоколы дистанционного управления путем определения выходного сигнала PPM пульта дистанционного управления, например Walkera DEVO, для Spek trum для DSM2, Flysky, Frsky, WLToys, Hubsan, Hisky и т. д. Он может управлять несколькими сотнями самолетов (или приемников).

Этот модуль может распознать сигнал PPM дистанционного управления, затем преобразовать в соответствующий стандартный формат беспроводного пульта дистанционного управления, что означает, что в идее, пока пульт дистанционного управления имеет аналоговые функции, он может работать.

Этот мультипротокол TX модуль является платой STM32, все протоколы включены.Он подходит для многих квадрокоптеров бренда, вертолетов и самолетов. Вы можете управлять RC квадрокоптерами, RC вертолетами или RC самолетами гибкостью, когда вы вставляете модуль TX в ваш Frsky X9D/X9D Plus/X12S, flysky TH9X, Turnigy 9XR/9XR PRO передатчик. Пока ваш передатчик может использовать открытое прошивку TX, он совместим с этим модулем. Вы получите много новых способов управления моделями RC.

Параметры:

Производитель: iRangeX
Название товара: IRX4
Диапазон частот: 2,4 г
Вес: около 40 г
Встроенное программное обеспечение: STM32

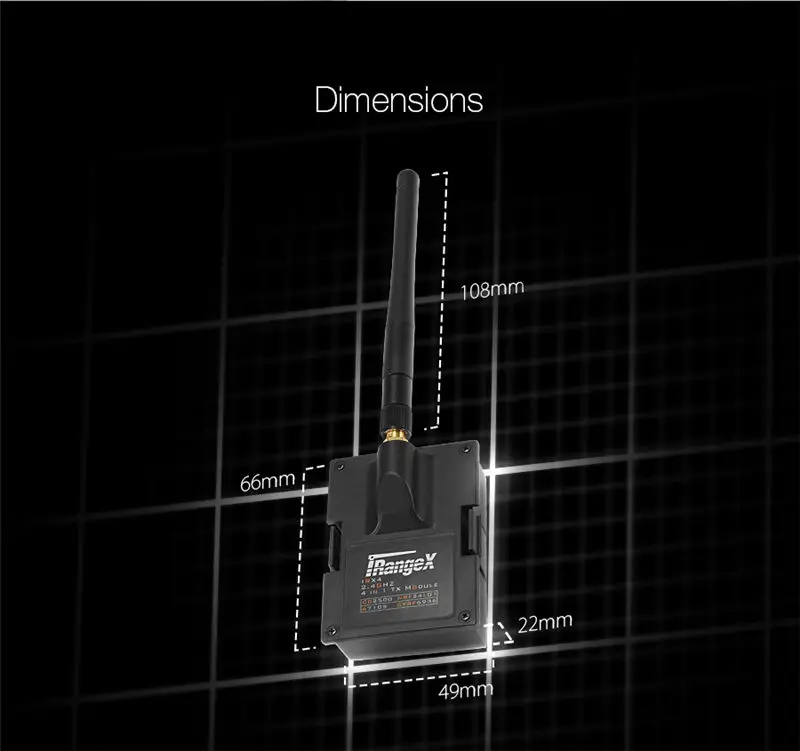

Размер: около 49x22x65 мм
Длина антенны: около 108 мм

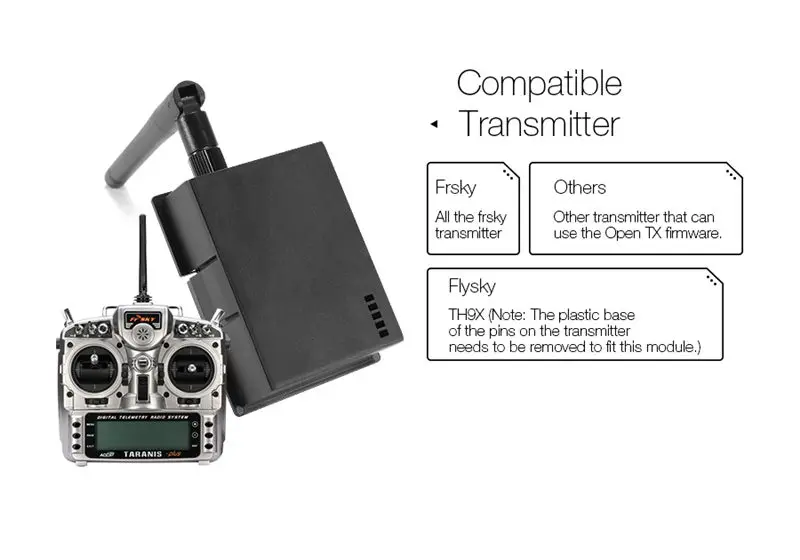

Совместимый передатчик:
Frsky: передатчик Frsky
Futaba: передатчик Futaba S-FHSS
Flysky: TH9X(Примечание: пластиковое основание контактов на передатчике должно быть удалено, чтобы соответствовать этому модулю.)
Turnigy: 9XR, 9XR Pro
Другие: другой передатчик, который может использовать открытую прошивку TX.
Совместимость летательные аппараты:

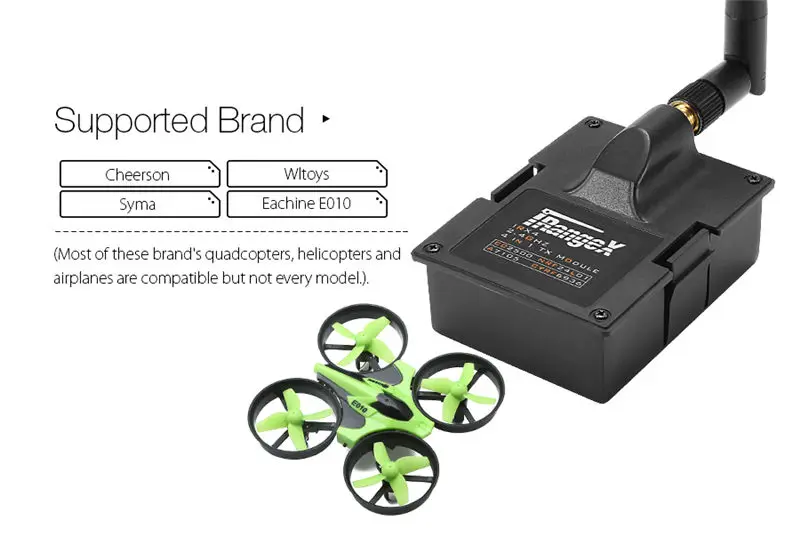

Поддерживаемые бренды: Cheerson, Syma, Wltoys, Eachine E010 (большинство квадрокоптеров, вертолетов и самолетов этих брендов совместимы, но не каждая модель.).
Особенности:

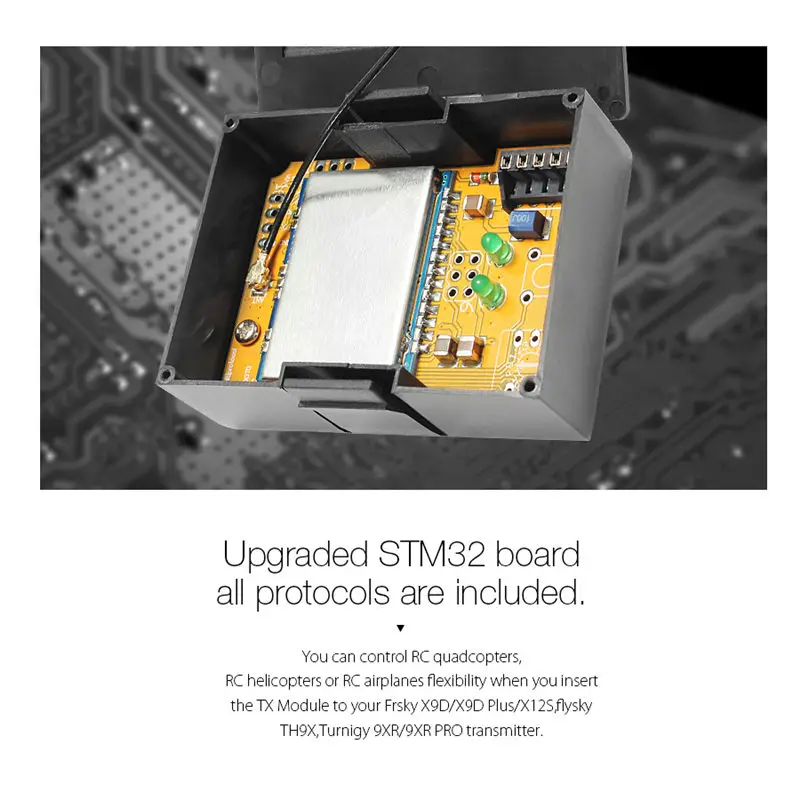

-Модернизированная плата STM32, все протоколы включены.
-Для OrangeTX включены все протоколы на основе CYRF6936.
-Подходит для многих квадрокоптеров бренда, вертолетов и самолетов.
-Мультипротокол TX модуль, если ваш передатчик может использовать открытый TX прошивку, то он совместим с модулем.
-Многосетокольные шестигранные/бин файлы были скомпилированы с исходными файлами, датированными 19/12/2016 с помощью настроек по умолчанию AETR, телеметрия включена, последовательный режим включен и режим ppm включен с помощью таблицы по умолчанию. Версии INV имеют перевернутый набор телеметрии, который необходим для OpenTX, в то время как другие совместимы с er9x/ersky9x.
-Для плат Atmega328 некоторые радиочастотные модули (и связанные с ними протоколы) были включены в каждый hex, чтобы соответствовать Atmega328. Например, Multiprotocol_V1.1.5_A7105-CC2500-CYRF6936.hex означает, что протоколы в зависимости от протоколов NRF24L01 исключены.

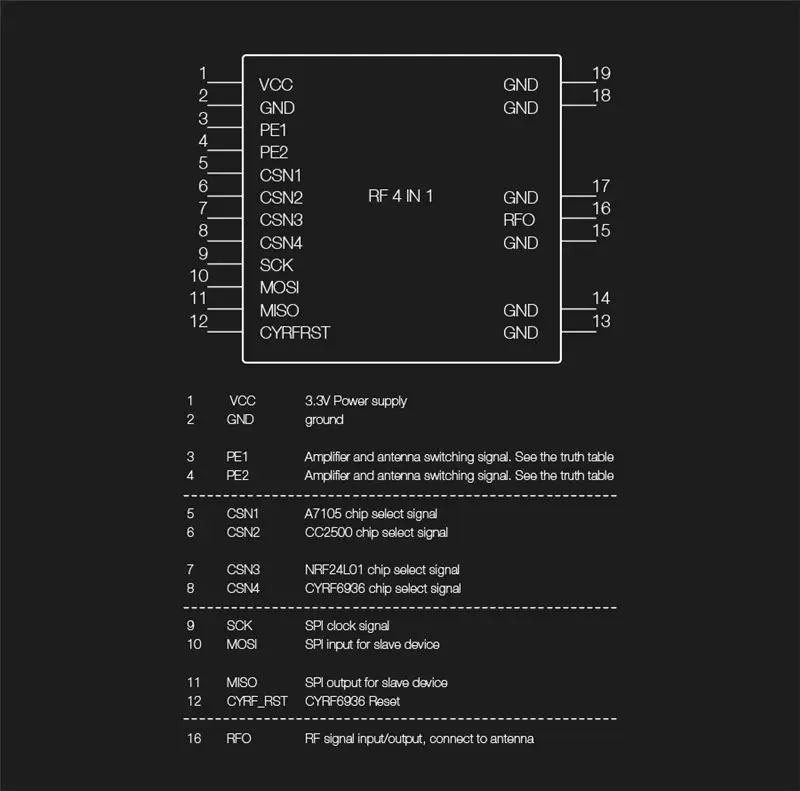

Pin Функция:

Номер	Название	Собственность	Описание продукта:
1	VCC	Мощность	3,3 V Мощность питания
2	GND	Мощность	Заземления
3	PE1	Входной сигнал	Усилитель и антенный сигнал переключения. Видеть правду стол
4	PE2	Входной сигнал	Усилитель и антенный сигнал переключения. Видеть правду стол
5	CSN1	Входной сигнал	A7105 чип выбор сигнала
6	CSN2	Входной сигнал	CC2500 чип выбор сигнала
7	CSN3	Входной сигнал	NRF24L01 чип выбор сигнала
8	CSN4	Входной сигнал	CYRF6936 чип выбор сигнала
9	SCK	Входной сигнал	SPI часы сигнала
10	MOSI	Входной сигнал	Вход SPI для рабского устройства
11	Мисо	Выход	SPI выход для рабского устройства
12	CYRF_RST	Входной сигнал	CYRF6936 сброс
16	Рфо	Вход/выход	Вч сигнал вход/выход, подключение к антенне
Другие	GND	Мощность	Заземления

Правда таблице:

Статус	PE1	PE2
A7105 радиочастотный сигнал к антенне
CC2500 RF сигнал к антенне	1
NRF24L01 RF сигнал к антенне	1
CYRF6936 радиочастотный сигнал к антенне	1	1

Поддерживаемые протоколы:
-Flysky (протокол поколения I, на основе A7105, протестирован)
-Hubsan (на основе A7105, протестирован)
-Frsky (на основе CC2500, протестирован)
-Hisky (на основе on24L01, протестировано)
-V2x2 (на основе 24L01)
-Для DSM2 (на основе CYRF6936, протестировано)
-Devo (на основе CYRF6936, протестировано)
-YD717 (на основе 24L01)
-Кн (V977, на основе 24L01, протестирован)
-SymaX (на основе 24L01)
-SLT (на основе 24L01)
-CX10 (на основе 24L01)
-CG-023
-Баянг
-SIMAX5C
Примечание:
Вышеуказанные протоколы пересажены из проектов с открытым исходным кодом на основе отклонения пульта дистанционного управления Walkera, оригинальный автору протестировали почти протоколы, но он не является специально тестовым для этого 4 в 1 Беспроводной модуль, протоколы, протестированные нашим поставщиком, были заявлены выше, непротестированные протоколы не исключаются, не поддерживаются, но может быть проблема конфигурации программы, поэтому не исключено, что последующая прошивка может поддерживать.
Протокол с открытым исходным кодом в основном треснут, версия протокола постоянно обновляется, неизбежны пропуски. Включая, но не ограничиваясь следующими вопросами:
-Версия программы части для DSM2 имеет проблемы с совместимостью протокола.
-Некоторые приемники (оригинальный AR600) должны повторно привязать за использование, некоторые приемники (для интегрированного приемника Spek trum) частота кадров немного медленна. Эта проблема в основном определяет проблему на самой программе.
Испытательное расстояние наземного контроля:
CC2500: V8FR приемник с Frsky протокол, около 240 м.
A7105: вертолет WLToys V911 с приемником Flysky 8 ch, на основе протокола Flysky, около 240 м.
CYFR6936: для вертолета Spek trum MCPX с для протокола DSM2, вертолет Walkera SUPERCP с DEVO, около 200 м,
NRF24L01: WLToys V977 вертолет с KN протокол, используйте передатчик Walkera DEVO, около 200 м (если оснащен MCU опорной пластиной, только 50 м). Hisky HCP100S вертолет с Hisky протокол, около 70 м.
Посылка включает в себя:

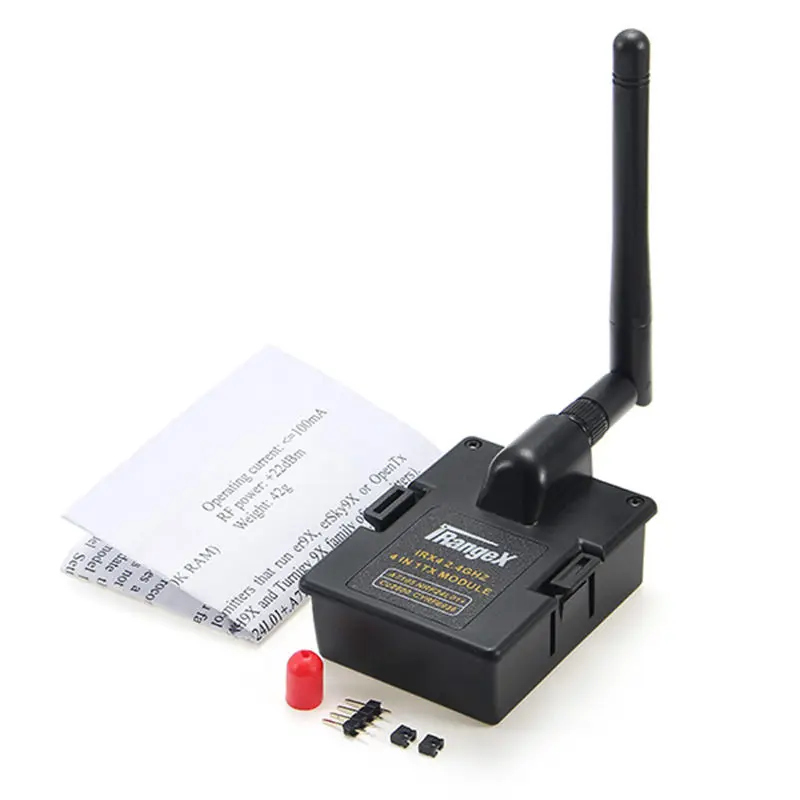

1x iRangeX IRX4 модуль (с антенной и чехол)
