VU Meter индикаторный усилитель уровня двухканальный 16 Светодиодный MCU регулируемый светодиодный дисплей зеленого цвета

Советы: это Youtube vedio: youtube.com/watch?v=j6A4oolssTg

Спасибо за мой добрый клиент.

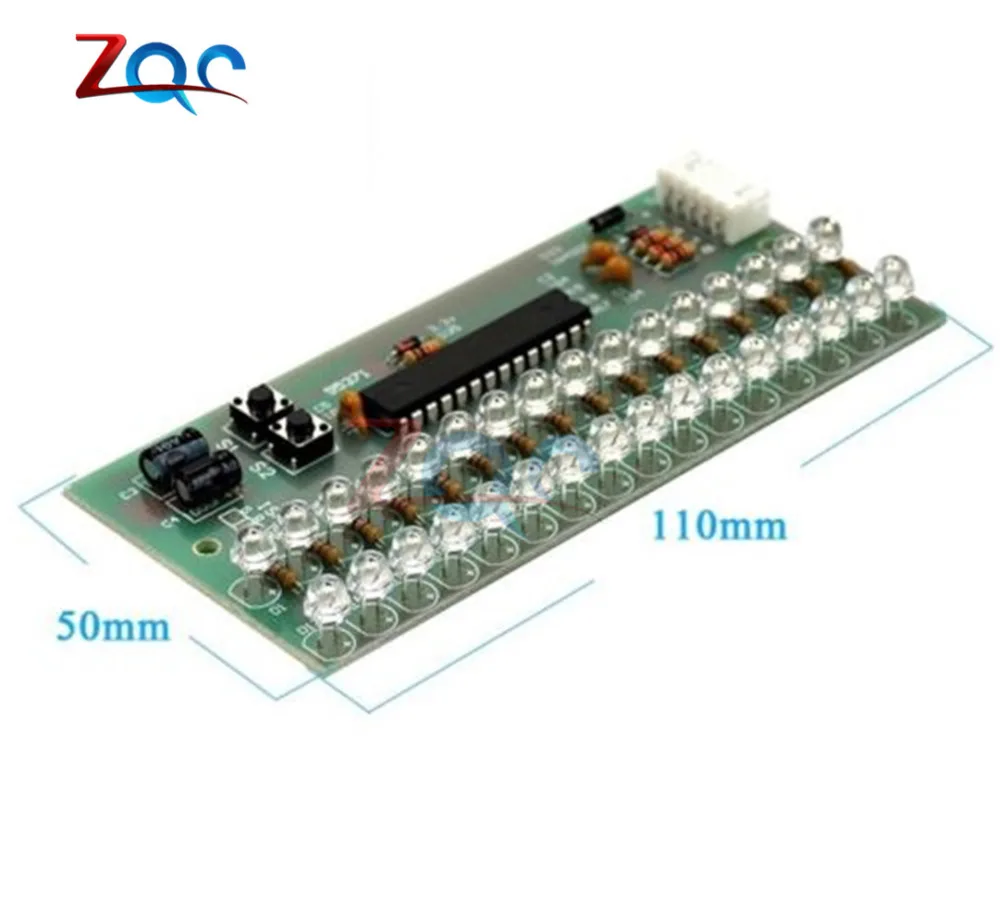

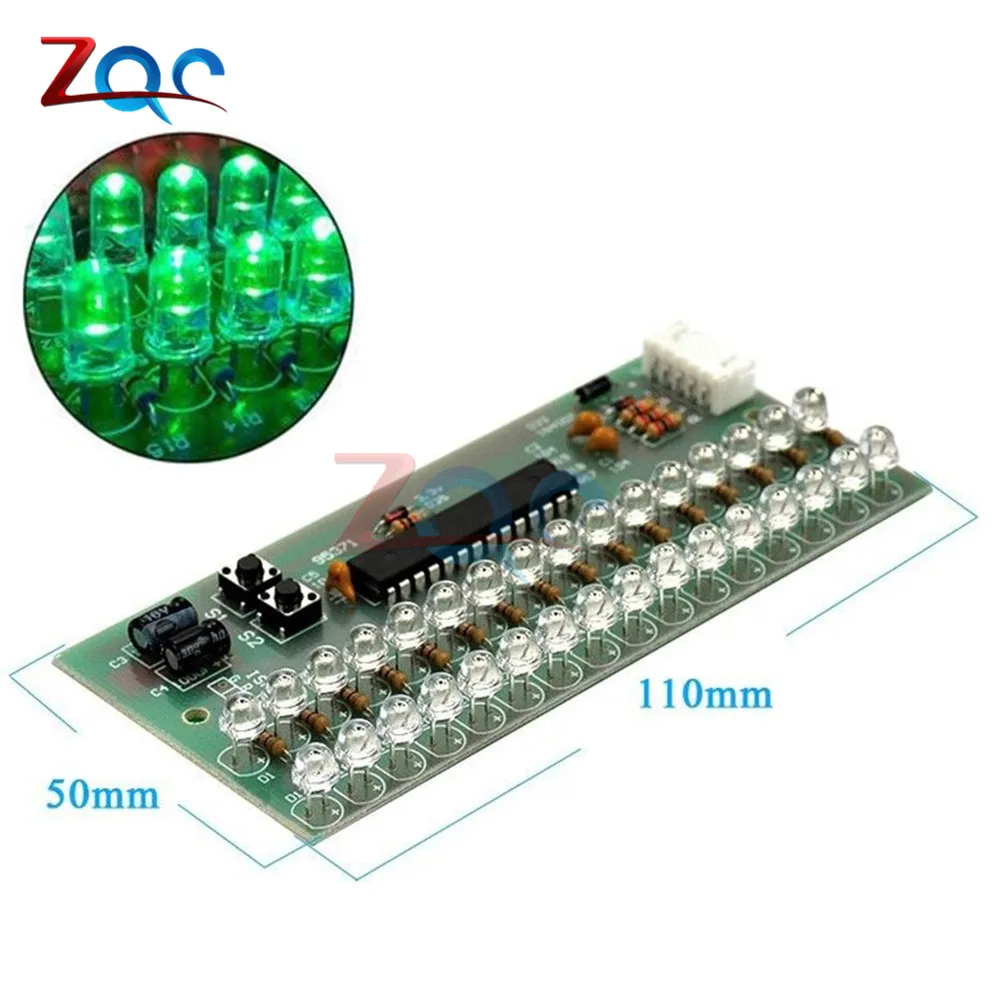

Размер: 50 мм x 110 мм, цвет изделий зеленый!

Два фиксированных отверстия диаметр: 3 мм расстояние: 100 мм

Диапазон входного сигнала: минимум 300 мв. Макс 5 в (не принимайте слишком сильный сигнал)

Напряжение питания: от 8 в до 12 в постоянного тока

Максимальный ток: около 70 ма

Особенности:

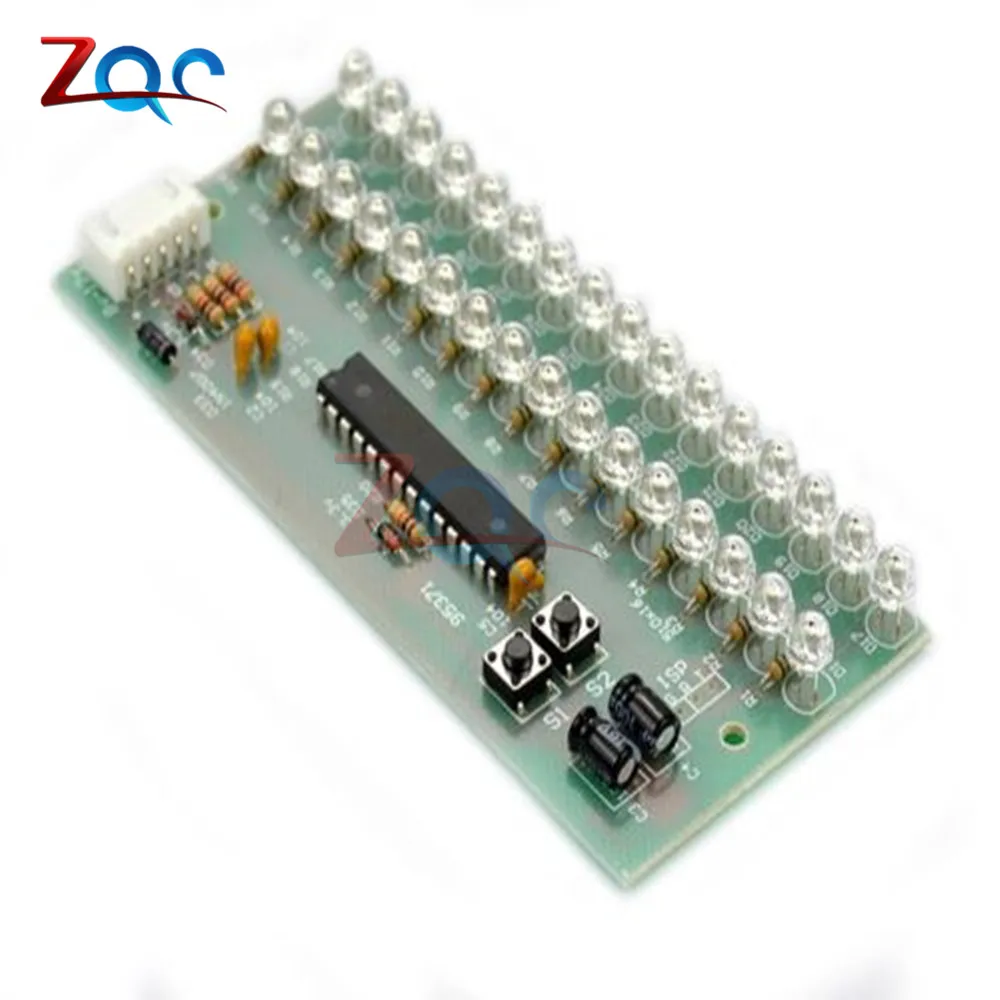

Две кнопки S1 и S2, длительное нажатие (более 1 секунды) и короткое нажатие (менее 1 секунды больше 0,2 секунд). Функция клавиш довольно проста.

S1 в обычном режиме отображения отрегулируйте интенсивность входного сигнала. Цикл, нажав уменьшить количество входных сигналов, в соответствии с тем, что в конце автоматически вернется в начало. S1 в режиме регулировки яркости нажмите incredse до самого высокого уровня яркости og.

S2 в обычном режиме отображения, используется для выбора образца дисплея, тот же цикл преобразования одним нажатием, автоматический возврат к последнему. s2 в режиме регулировки яркости нажмите нижний уровень до самой низкой яркости. s2 в обычном режиме отображения, долгое нажатие войдет в режим регулировки яркости, S2 в режиме регулировки яркости, долгое нажатие будет сохранено и вернется в обычный режим отображения яркости.

Для проводки меры предосторожности:

1, не может использовать питание переменного тока, не берите на себя высокое напряжение.

2, сила сигнала не слишком высока, сила сигнала на разъеме для наушников на общее предложение на нем, не; t взять усилитель мощности выходной сигнал слишком сильный, это может разрушить цепь.

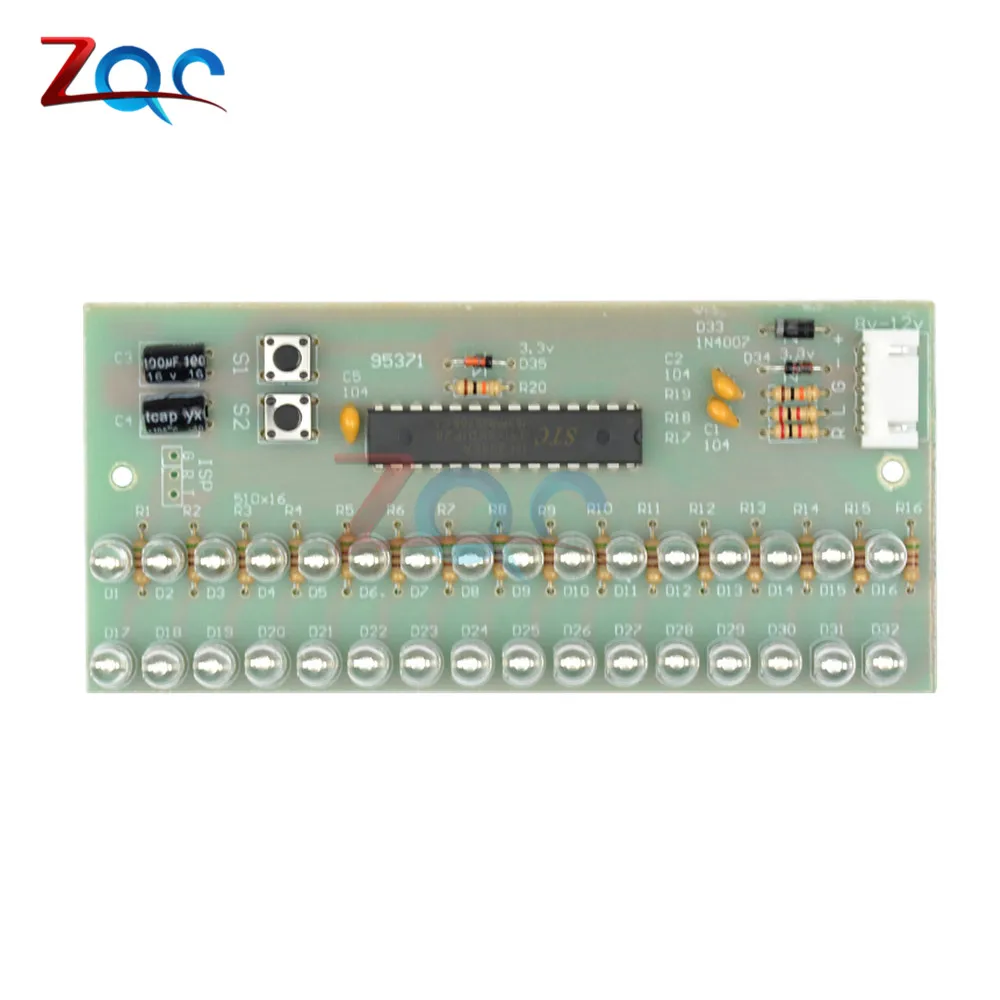

3, звуковой сигнал 3 линии-это этикетка R L G, это сигналы правого канала, сигналы левого канала, сигнальная земля (это отрицательный блок питания)

1 шт. * зеленый цвет MCU регулируемый светодиодный индикатор уровня VU Meter 16 светодиодный двухканальный
