RD UM24 UM24C APP USB 2,0 ЖК-дисплей Вольтметр Амперметр батарея зарядное напряжение измеритель тока мультиметр кабель измерительный тестер

Описание

LD35Это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь: Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

HD35-USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

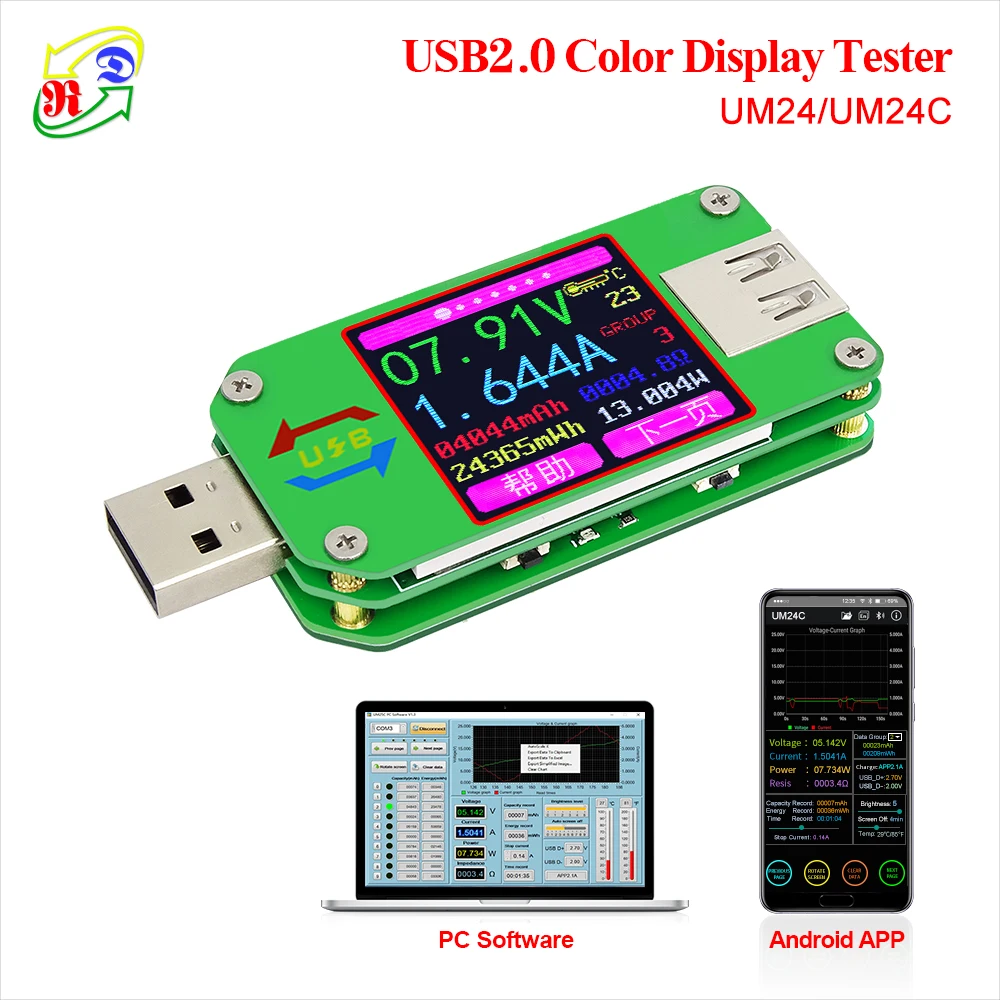

Полноцветный ЖК-дисплей USB 2,0

-Модель: UM24/UM24C

Скачивания файлов следующим образом:

1, Руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и приложение для AndroidСсылку для загрузки: Http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24

2, Приложение для Android и IOS:ПоискХм метрНа iphone APP store для загрузки

3. Приложение для Android:Поиск Хм метрНа Google playДля того, чтобы загрузить вниз

Примечание:

1. UM24 не является версией связи, UM24C является версией conmmunication по Bluetooth-соединению.

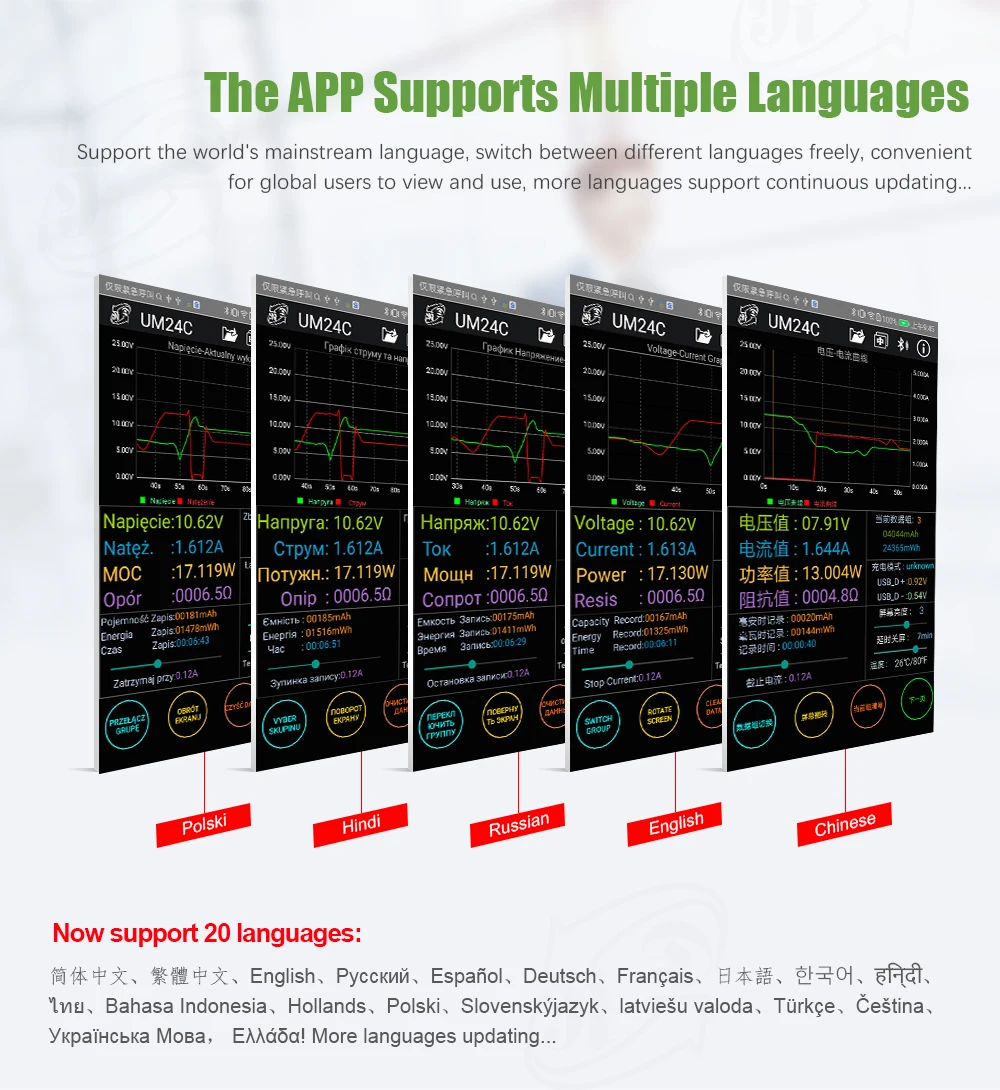

2. Программное обеспечение для ПК поддерживает окно ПК (Win 7 и выше) и телефон Android (Android 5,0 и выше, поддержка 12 видов языков, китайский, английский и Россия...)

3, руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и ссылка для загрузки приложения для Android:Http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24

4. Для приложения Android:
А: Приложение поддерживает только android 5,0 и выше.
B: Позволяет приложение делать в фоновом режиме, не быть очищенным.
C:Разрешить самозапуск приложения.
D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.
(Некоторые фирменные телефоны android системы относятся к пользовательской системе, наше приложение не совместимо, например xiao mi, Nokia и другие бренды, поэтому, пожалуйста, загрузите и протестируйте перед покупкой, осторожно покупайте).

5. Описание видео:
Тестирование приложений и другие функции: https://youtu.be/8uaKiSw0774
Видео измерения сопротивления кабеля:
Https://www.youtube.com/watch?v=-kNJVNPbGvc&t=30s
Https://youtu.be/nIZSb0DJExc
Https://www.youtube.com/watch?v=NqQWMXVAE48

Клиент отзывы:
А, В,Https://www.ixbt.com/live/thunderheart/usb-tester-ruideng-um24c-s-bluetooth-podklyucheniem-k-pk-i-elektronnaya-nagruzka-na-15vt.html
B,Https://www.ixbt.com/live/lexus08/rd-um24c-usb-20-color-lcd-display-tester.html
C, http://www.taker.im/review/17472-umnyiy-USB-tester-RD-UM24C-s-tsvetnyim-displeem-i

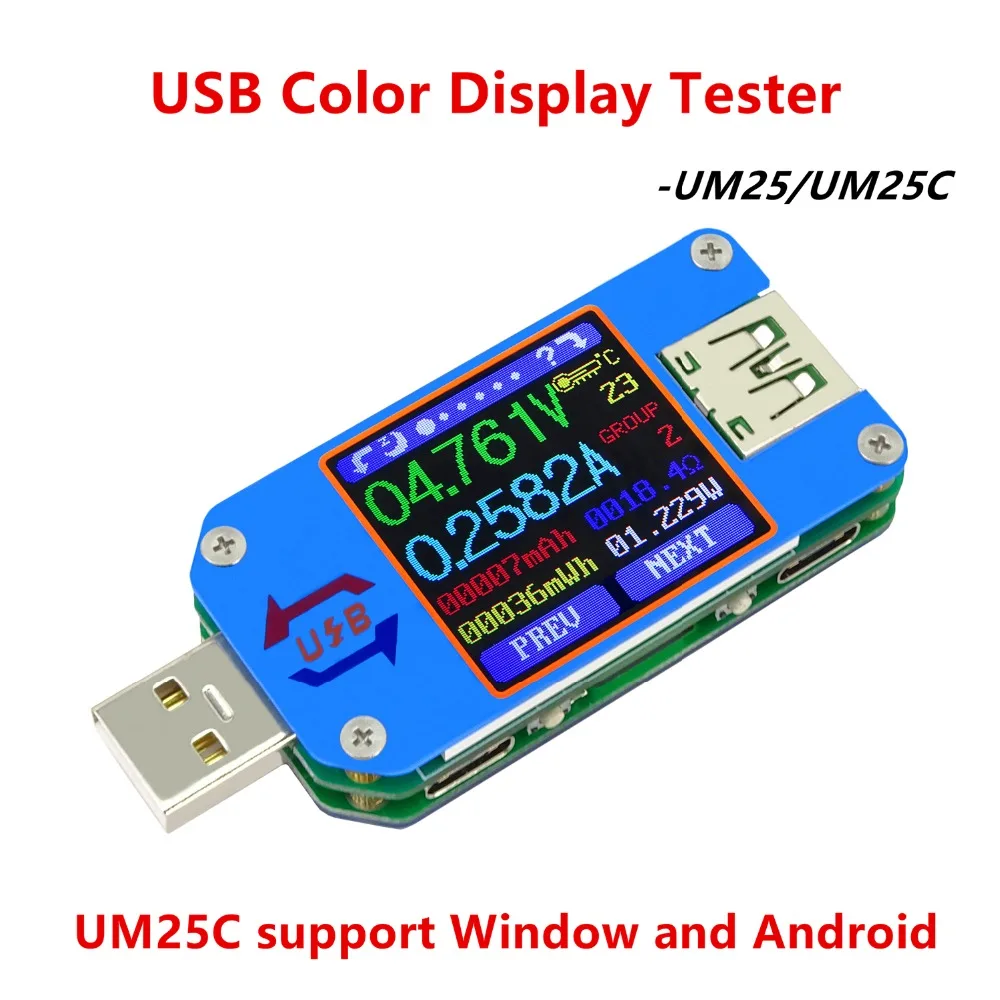

Серия UM USB цветной Тестер экрана Таблица различий:

UM24 (C)	UM25 (C)	UM34 (C)
USB порт	USB2.0		USB3.0
Дополнительный порт	Микро USB	Микро USB TYPE-C в TYPE-C вне	Микро USB TYPE-C в
Напряжение диапазон измерений	4,5-24,00 V	4-24,000 V	4-24,00 V
Напряжение Дискретность	0,01 V	0,001 V	0,01 V
Напряжение точность измерений	± (0.2% + 1 цифра)	± (0,5 ‰ + 2 цифры)	± (0.2% + 1 цифра)
Диапазон измерения тока	0-3.000A	0-5.0000A	0-4.000A
В настоящее время Дискретность	0.001A	0.0001A	0.001A
Точность измерения тока	± (0.8% + 3 цифры	± (1‰ + 4 цифры)	± (0.8% + 3 цифры)
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Температура диапазон	-10℃ ~ 100℃/0℉ ~ 200℉
Температура погрешность измерений	± 3℃/± 6℉
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Поддерживается Быстрая зарядка протокол	QC2.0, QC3. 0, FCP, AFC, PE2. 0	QC2.0, QC3. 0, FCP, AFC, PE2. 0 Huawei SCP Huawei40W quick charge OPPO VOOC SuperVOOC, мгновенная зарядка Чехол из ПВХ для OnePlus DASH quick charge	QC2.0, QC3. 0, FCP, AFC, PE2. 0 OPPO VOOC, мгновенная зарядка Чехол из ПВХ для OnePlus DASH quick charge
Идентифицируемые протокола быстрой зарядки	QC2.0 、 QC3. 0	QC2.0/QC3.0 Apple2.4A/2.1A/1A/0.5A Android, монокальция фосфат SAMSUNG
Специальная функция	Нет	Одна кнопка для закрытия экрана, напряжение тока 2в1 графика. Бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Интерфейс разницу	Без предварительного согласия страница	UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой о помощи и выключенным экраном в верхней части интерфейса
Аппаратные средства разницу	Без Bluetooth переключатель	Bluetooth переключатель
При нажатии любой кнопки при включении модуля будет отображаться несколько вариантов	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Нулевое значение тока	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы 4. Нулевое значение тока
Приложение	Поддержка IOS8.0 или выше/Android5.0 или выше (UM24C не поддерживает приложение IOS)
Программное обеспечение для ПК	Поддержка WIN7 или выше		Нет

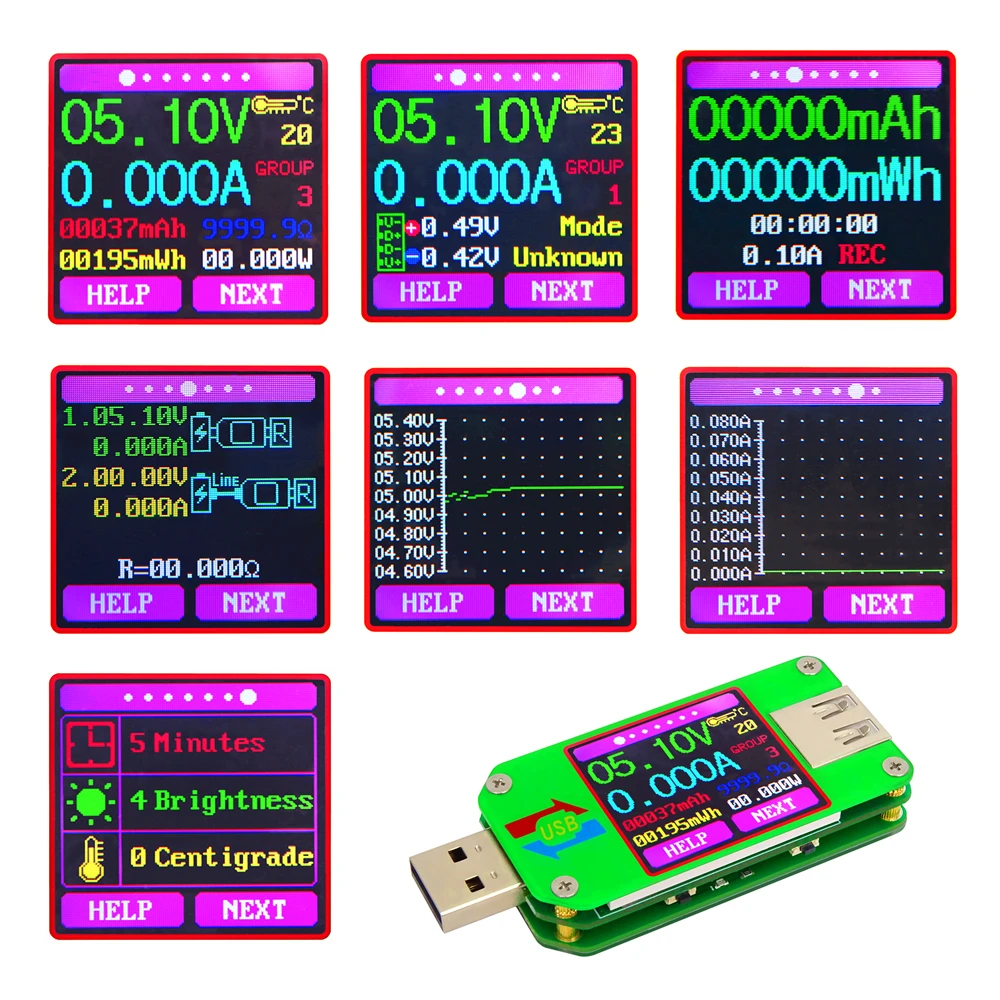

1, 2, 3, 4 года

5, 6, 7 лет

1: основной интерфейс измерения

2: интерфейс распознавания быстрой зарядки

3: Интерфейс записи данных

4: Соединительный кабель для передачи данных интерфейс измерения сопротивления

5: интерфейс с графикой напряжения

6: Текущий графический интерфейс

7: пройденное расстояние в настройках Интерфейс

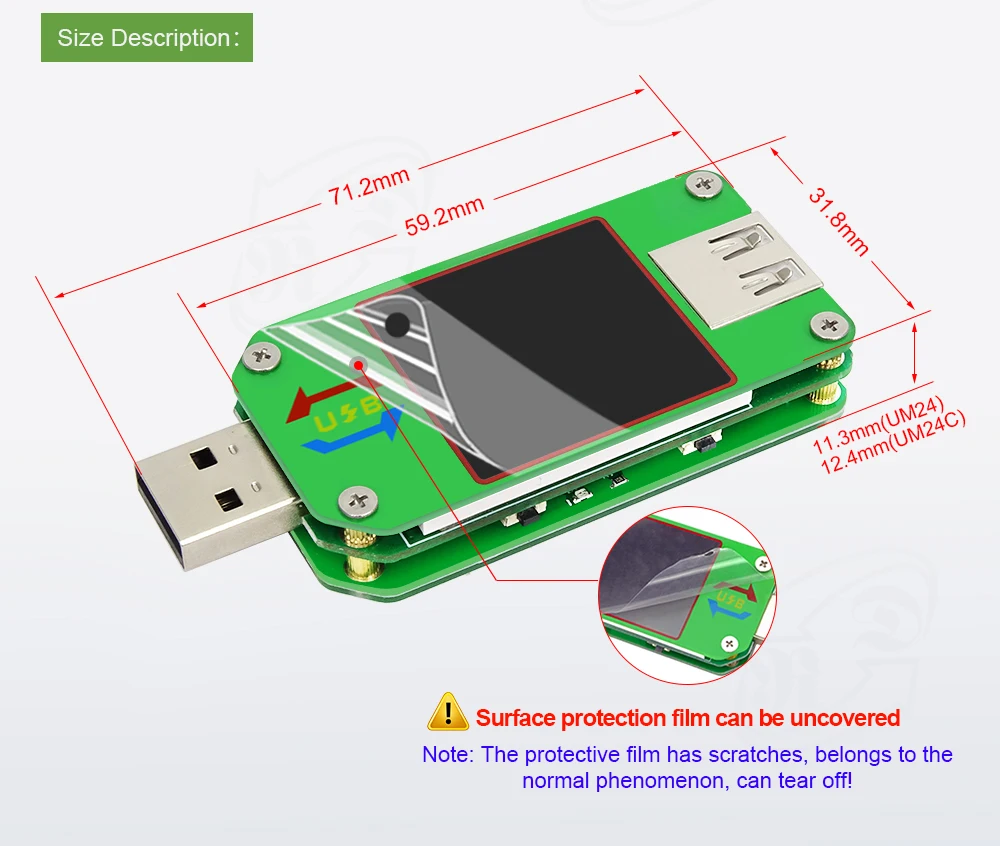

Панель Введение:

1: многофункциональные кнопки (4)

2: порт Micro USB

3: порт USB A Male

4: USB женский порт

5: цветной ЖК-экран 1,44 дюйма

6: индикатор Bluetooth светильник: при подключении к хост-компьютер программное обеспечение для управления, индикатор Bluetooth изменяется от мигания для того, чтобы в установившемся состоянии. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

Управление инструкции по уходу за изделием

Когда устройство сначала работает на экране приветствия, затем в ближайшее время отображается главный экран интерфейса.

Скрытая интерфейс:При нажатии любой кнопки при включении модуль будет отображать три варианта. Вариант 1 выбирает китайский интерфейс и 2 выбирает английский интерфейс. Третий вариант-нулевое текущее чтение. (Убедитесь, что к устройству не подключена нагрузка). Удерживая кнопку, вы Пройдите через 3 варианта. Отпустите кнопку при желаемом выборе. Нажатие и удержание кнопки после перехода к третьей опции выпустит скрытый интерфейс.

Основной интерфейс 1 (основной интерфейс Mearsurement):

1: Напряжение измерения

2: для измерения силы тока

3: накопленные Ёмкость

4: накопленной энергии

5: Температура

6: количество используемых групп данных

7: сопротивление, эквивалентное нагрузке.

8: Мощность измерения

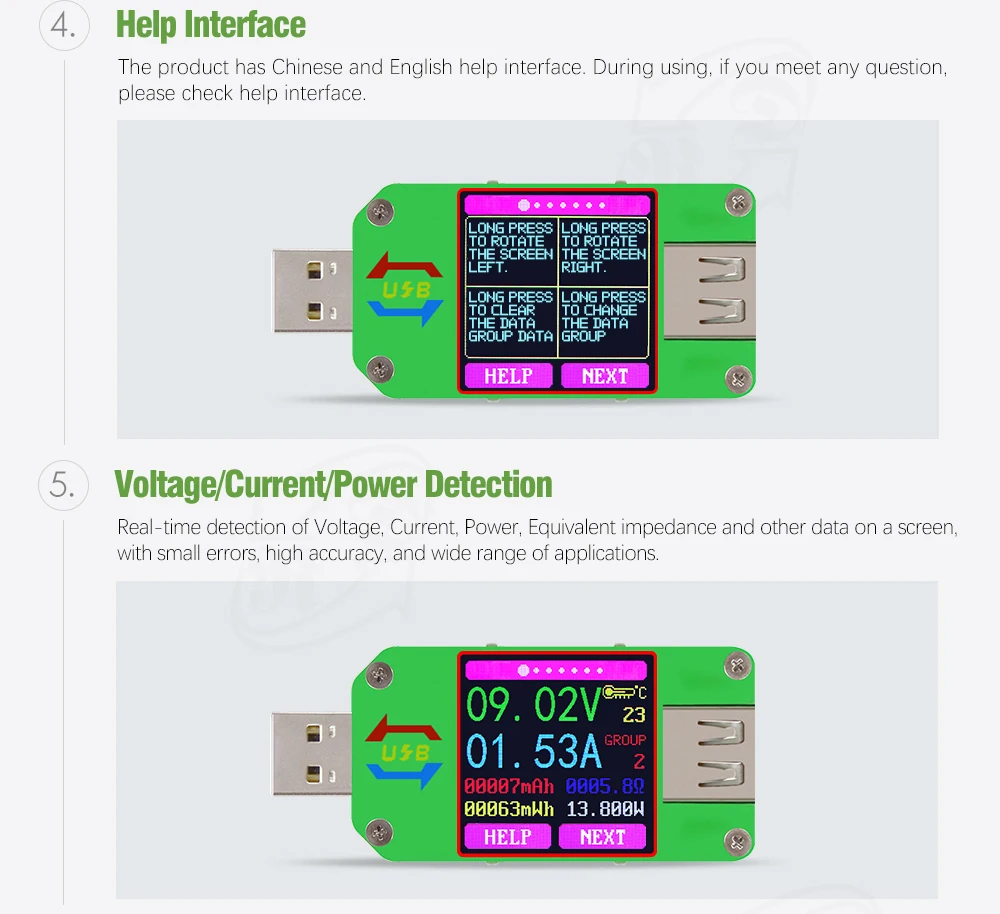

Нажмите кнопку «Help» для входа в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «Next» для переключения группы данных, usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С группой 1-9 выбранные ток мАч и mWh сохранены после отключения питания. Они будут продолжать накапливаться в следующий раз после включения питания. Если выбранная группа данных равна 0, то ток mAh и mWh в это время будет временно сохранен после выключения питания; когда устройство будет следующим включенным и эти значения будут восстановлены и начнут мигать. Когда накопившаяся мАч превышает 1 мАч, предыдущая информация будет очищена и накопление будет teatart.

При выборе группы данных нажмите и удерживайте кнопку «Help», чтобы очистить мАч и mWh.

Нажмите «Next», чтобы переключиться на интерфейс распознавания быстрой зарядки.

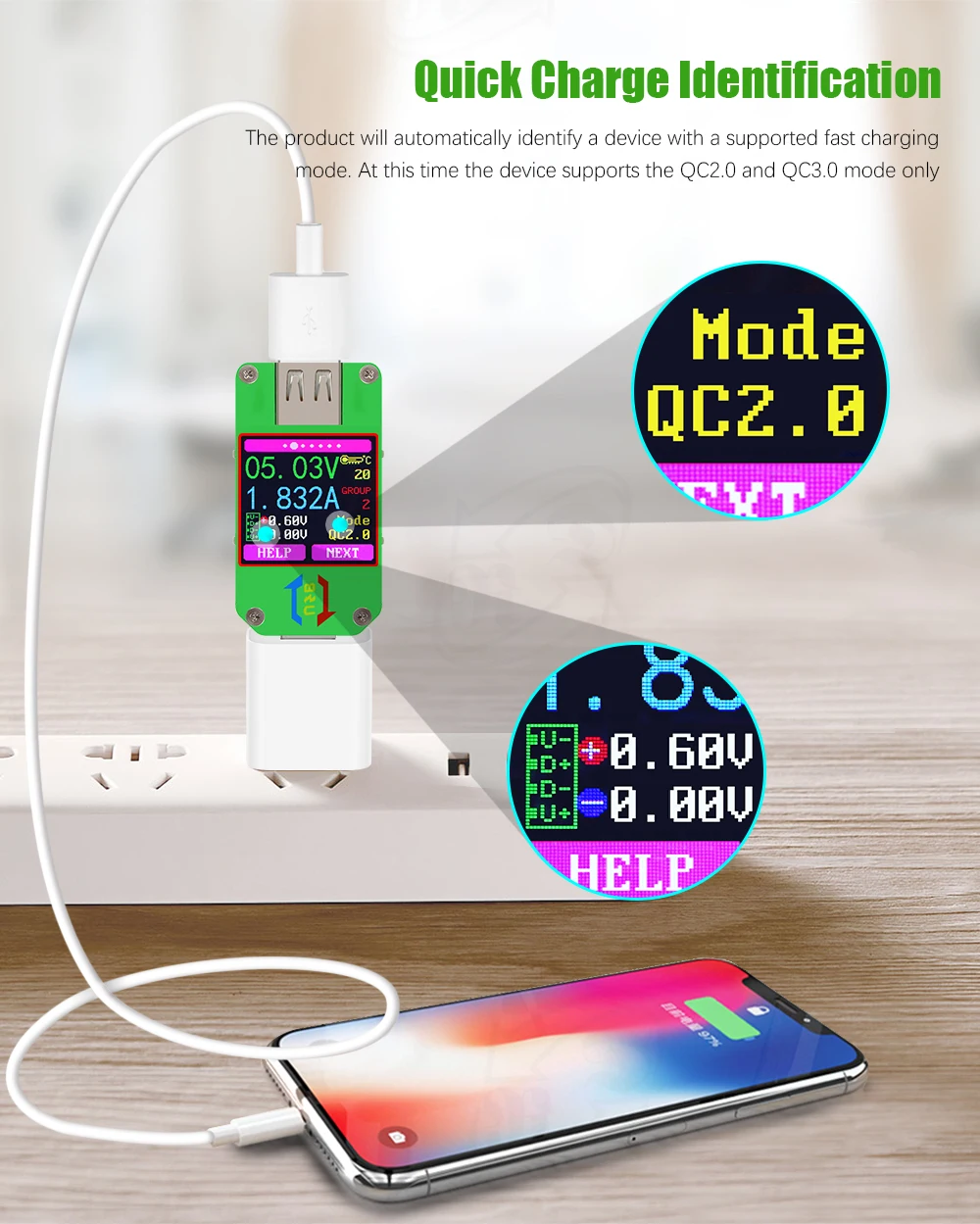

Основной интерфейс 2 (интерфейс быстрого распознавания заряда.)

9: D +: (DP) уровень положительного сигнала.

10: D-: (DM), уровень отрицательного сигнала.

D + и D-данные только для справки, не очень точность.

11: Режим отображения: продукт автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает только режим QC2.0 и QC3.0.

Нажмите «Next», чтобы переключиться на интерфейс записи данных

Основной интерфейс 3 (Интерфейс записи данных)

12: Отображение времени: общее время записи, накопившее меня.

13: низкий ток триггера. REC: индикатор состояния записи. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый зеленым цветом, означает, что запись Идет.

После включения питания, когда ток течёт больше, чем низкое значение тока триггера. Система автоматически начинает записывать накопленную емкость и энергию, и время истекло. Индикатор rec меняется с красного на зеленый.

Чтобы установить низкое текущее значение триггера, нажмите и удерживайте кнопку «Далее», чтобы осветить значение, затем нажмите кнопку «Next», чтобы отрегулировать значение по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0.30A. (10мА до 300мА).

Нажмите кнопку «Next», чтобы переключиться на интерфейс измерения сопротивления кабеля для подключения микро-данных.

Основной интерфейс 4 (интерфейс измерения импеданса кабеля для подключения микро-данных):

Этот тестер может использоваться для измерения сопротивления кабеля для подключения данных (кабель Micro USB).

14: 1. Usb-тестер непосредственно подключен к источнику питания с отображением значений напряжения и тока.

15: 2. Usb-тестер подключен через кабель для подключения данных (usb-кабель) с отображением значений напряжения и тока.

16: R: кабель для передачи данных (кабель Micro USB) сопротивление.

Измерения:

Сначала Подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1A), нажмите и удерживайте кнопку «Next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер, а затем повторно подключите его к источнику питания через кабель подключения данных и настройте ток нагрузки на то же значение, что и в первом шаге нажмите и удерживайте кнопку «Далее», чтобы начать запись данных. Индикатор останавливает мигание, и кабель подключения данных (usb-кабель) тест сопротивления завершён и значение отображается.

Обратите внимание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока и тестер войдет в состояние отключения питания 4,5 В. Ток нагрузки необходимо уменьшить. Затем снова Начните измерение с первого шага. После того, как кабель подключения данных (usb-кабель) прошел тест на сопротивление, тестовый er должен быть выключен, а затем снова включен, чтобы продолжить измерение.

Нажмите кнопку «Далее», чтобы переключиться на интерфейс отображения напряжения.

Основной интерфейс 5 (интерфейс отображения напряжения):

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4,5-24,0 в и автоматически регулирует отображаемый диапазон в режиме реального времени с учетом колебаний напряжения.

Нажмите кнопку «Далее», чтобы переключиться на текущий графический интерфейс.

Основной интерфейс 6 (текущий графический интерфейс):

Этот интерфейс Отображает текущее измерение с течением времени в диапазоне 0.00A-3.00A и автоматически регулирует отображаемый диапазон в режиме реального времени с учетом колебаний тока.

Нажмите кнопку «Далее», чтобы переключиться на интерфейс настроек.

Основной интерфейс 7 (интерфейс настроек):

17: Автоматическое выключение экрана

18: Экран яркости

19: температурный дисплей C/F

Нажмите и удерживайте кнопку «Далее», чтобы пройти через опции автоматического отключения экрана, уровня яркости и температуры дисплеев. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «Далее», чтобы изменить настройки. Для настройки времени автоматического отключения экрана нажмите «next», чтобы несколько раз шагать, используя 10 вариантов от 0 до 9 минут. Для настройки яркости экрана нажмите «next» для многократного шага, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости, а 5-самый высокий. Для устройств отображения температуры при нажатии кнопки «next» переключается Настройка между C и F. Для выхода из меню настроек нажмите и удерживайте кнопку «next».

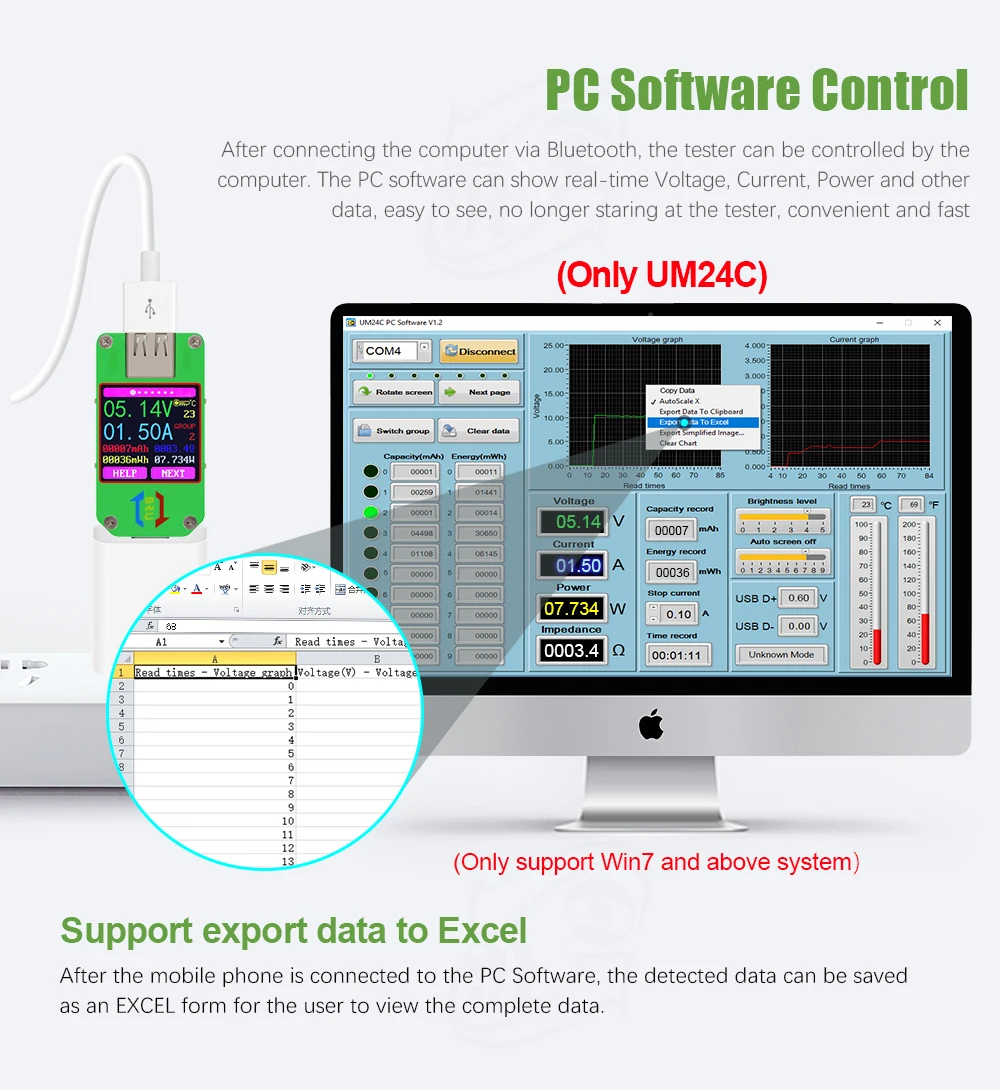

Инструкция по установке программного обеспечения для управления ПК

Примечание: Этот продукт поддерживает только Windows 7 и выше.

1. Распакуйте установочную посылка

2 Нажмите setup для установки

3 Подключение по Bluetooth

3,1 Вид Диспетчер устройств

3,2 подключения bluetooth:

3.2.1 соединение Bluetooth успешно; будет два последовательных порта. Выберите порт нижнего значения. Например, если порты, настроенные для Bluetooth, являются COM3 и COM4, затем выберите COM3 для подключения. Или вы щелкните правой кнопкой мыши устройство bluetooth, чтобы увидеть атрибут, там показать соответствующий номер порта. Вы можете выбрать его.

3.2.2 когда индикатор Bluetooth изменяется от мигания до статического, нажмите кнопку «подключить»

4. Функция введение

Обзор интерфейса программы 4,1:

1: Основные функции: Поворот экрана, следующие страницы

2: Соответствующая группа данных: переключатель группы данных, Очистка данных Группы данных

3: соответствующий интерфейс основного дисплея 1: основной интерфейс измерения

4: соответствующий интерфейс основного дисплея 3: Интерфейс записи данных

5: соответствующий интерфейс основного дисплея 2: интерфейс быстрого распознавания заряда

6: соответствующий основной интерфейс дисплея 7: интерфейс настроек, двойной формат отображения температуры

7: соответствующий интерфейс основного дисплея 7: интерфейс настроек, яркость экрана, автоматическое выключение экрана.

8: соответствующий основной интерфейс дисплея 6: Текущий графический интерфейс.

9: соответствующий интерфейс основного дисплея 5: интерфейс графического отображения напряжения.

4,2 графы и экспорт данных:

Наведите курсор мыши на график измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие параметры:

4.2.1: скопируйте данные в буфер обмена:

4.2.2: автоматическая регулировка оси X:

4.2.3: экспорт данных в буфер обмена:

Формат: номер опорной точки на оси X, значение напряжения в этой опорной точке.

Время чтения-напряжение графа (V)-напряжение графа

0 12,03
1 12,02
2 12,03
3 12,03
4 11,97
5 12,00
6 12,00
7 12,08
8 12,10
9 12,13

…

4.2.4: экспорт данных в формате Excel:

Экспорт данных в Excel. Если вы хотите экспортировать все данные, не забудьте нажать кнопку auto scale X. В противном случае экспортируется только группа данных текущей записи. Обратите внимание, что Экспортируемые данные предназначены только для microsoft Office Excel.

4.2.5: экспорт упрощенных изображений:

4.2.6: Ясная диаграмма:
