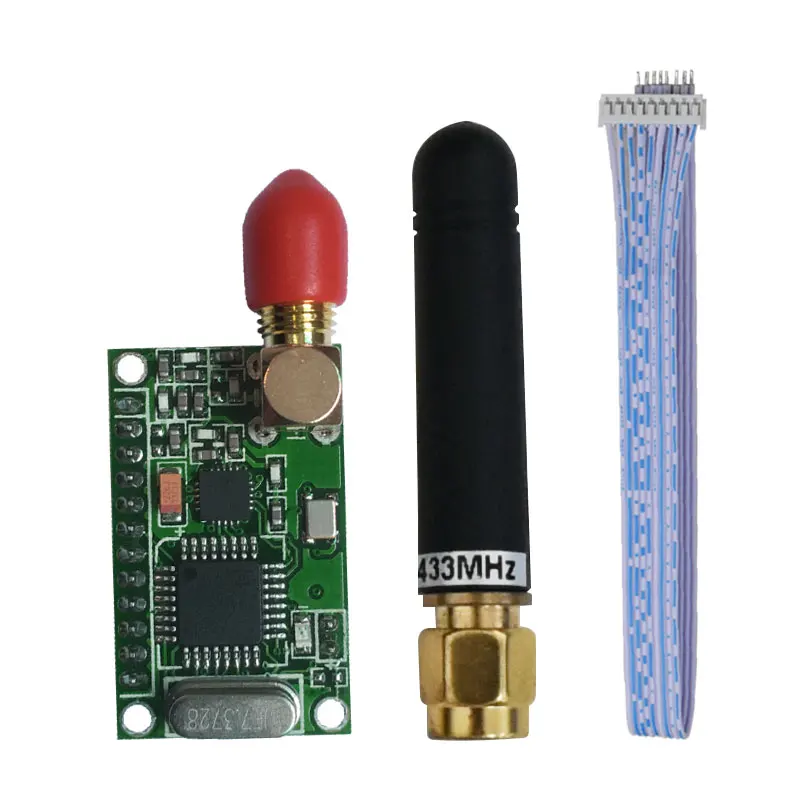

Ttl интерфейс/Промышленный CC1101 868 МГц 433 МГц приемопередатчик/РЧ модуль/Беспроводная передача данных/SMA разъем/антенна

Описание

Когда вы размещаете заказ, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.

1. Напряжение:3,3 ~ 5.5VDC;

2. Требуемая скорость передачи данных (1200/2400/4800/9600/19200/38400bps);

3. Интерфейс (RS232/RS485/ttl);

4. Значение частоты (304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц);

Технические характеристики:

Технические параметры:

Частотный диапазон	304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц
Передача Мощность	10dBm
Модуляции	GFSK
РЧ-Скорость передачи данных	1200 ~ 38400bps
Интерфейс	RS232/RS485/ttl
Питание	+ 3,3 ~ 5.5VDC
Интерфейс формат данных	8E1/8N1/801
Чувствительность приема	-110dBm @ 1200bps/-105dBm @ 9600bps
Пропускная способность канала	50KHz @ 1200bps/100KHz @ 9600bps
Рабочая Температура	-40℃ ~ 80℃ (промышленный класс)
Рабочая Влажность:	Относительная влажность от 10% до 90%, без конденсации
Выбросов ток	≤40ma
Получение ток	≤25ma
Спящий ток	≤5mA
Размер (Д/Ш/В)	31,8X19,2X6,8 мм

Измерение

Ttl интерфейс/Промышленный CC1101 868 МГц 433 МГц приемопередатчик/РЧ модуль/Беспроводная передача данных/SMA разъем/антенна

Определение терминала подключения XZ-DT014:

XZ-DT014 обеспечивает разъем 12 контактов (JP1)

Контакты	Определения	Описание продукта:	Уровень	Подключите к терминальному	Обратите внимание
1	GND	Дорожный блок питания	Дорожный блок питания
2	VCC	Мощность питания постоянного тока	+ 3,3 ~ 5,5 В
3	SET_EN	Набор позволит	Ttl
4	RxD/RS-232	Последовательные данные приемный конец	RS-232	ТСД	COM2
5	TxD/RS-232	Последовательной передачи данных передачи конец	RS-232	RxD	COM2
6	Сброс	Сигнал сброса (вход)	Ttl	Отрицательный импульс сброса
7	Сон	Контроль сна (вход)	Ttl	Сон сигнала	Высокий уровень сна
8	TxD/ttl	Последовательные данные приемный конец	Ttl	RxD	COM1
9	RxD/ttl	Последовательной передачи данных передачи конец	Ttl	ТСД	COM1
10	Sgnd	Дорожный сигнал	Подключен к заземлению источника питания
11	A/RS-485	Порт сигнала 485	RS-485	A/RS-485	COM3
12	B/RS-485	B порт сигнала 485	RS-485	B/RS-485	COM3

XZ-DT01X Частотная Таблица

Канал	XZ-DT013 (МГц)	XZ-DT014 (МГц)	XZ-DT018 (МГц)	XZ-DT019 (МГц)
304,5252	430,1618	853,0938	902,5248
1	305,3250	430,8378	853,8936	903,3246
2	306,1248	431,5138	854,6934	904,1244
3	306,9246	432,1898	855,4932	904,9242
4	307,7244	432,8658	856,2930	905,7240
5	308,5242	433,5418	857,0928	906,5238
6	309,3240	434,2178	857,8926	907,3236
7	310,1238	434,8938	858,6924	908,1234
8	310,9236	435,5698	859,4922	908,9232
9	311,7234	436,2458	860,2920	909,7230
10	312,5232	436,9218	861,0918	910,5228
11	313,3230	437,5978	861,8916	911,3226
12	314,1228	438,2738	862,6914	912,1224
13	314,9226	438,9498	863,4912	912,9222
14	315,7224	439,6258	864,2910	913,7220
15	316,5222	440,3018	865,0908	914,5218
16	317,3220	440,9778	865,8906	915,3216
17	318,1218	441,6538	866,6904	916,1214
18	318,9216	442,3298	867,4902	916,9212
19	319,7214	443,0058	868,2900	917,7210
20	320,5212	443,6818	869,0898	918,5208
21	321,3210	444,3578	869,8896	919,3206
22	322,1208	445,0338	870,6895	920,1204
23	322,9206	445,7098	871,4893	920,9202
24	323,7204	446,3858	872,2891	921,7200
25	324,5202	447,0618	873,0889	922,5198
26	325,3200	447,7378	873,8887	923,3196
27	326,1198	448,4138	874,6885	924,1194
28	326,9196	449,0898	875,4883	924,9192
29	327,7194	449,7658	876,2881	925,7190
30	328,5192	450,4418	877,0879	926,5188
31	329,3190	451,1178	877,8877	927,3186

Программное обеспечение для Функция настройки:

Когда SET_EN установлен на низком уровне, через 10 мс он переходит в состояние настройки. Когда SET_EN установлен высокий уровень, через 100 мс он переходит в рабочее состояние. Исправлено 9600, 8N1, настройки программного обеспечения сохранены при отключении питания.

Прочитайте текущий параметр. Например, начальный канал равен 0 каналу, четность и показывает следующее:

Вход команда:

ASCII	$ R↙
Шестнадцатеричной	24 52 0D 0A

Возврат:

ASCII

XZ-DT014 (X) V10

Канал: 0 (канал: 0 ~ 31)

Проверка: 8e1 (Четность: четность 8e1, четность 8o1, нечетная четность 8o1, нечетность 8n1)

Скорость передачи: 1200 (скорость передачи: 1200 ~ 38400)

Сон: закрыть (функция сна: закрыть, открыть)

Шестнадцатеричной

58 5A 2D 44 54 30 32, большие размеры 34-44, 20 56 31 30 W 0D 0A

43 68 61 6E 6E 65 6C 3A 20 30 0D 0A

56 65 72 69 66 79 3A 20 38 65 31 0D 0A

42 61 75 64 20 72 61 74 65 3A 20 31 32 30 30 20 0D 0A

53 6C 65 65 70 3A 20 43 6C 6F 73 65 0D 0A

● Номер канала записи:

Входная команда: “$ WC”-это команда канала записи, установленное значение 00 ~ 31

ASCII	$ WC07↙
Шестнадцатеричной	24 57 43 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A

Возврат:

ASCII	Канал: 7 (Номер канала: 0 ~ 31)
Шестнадцатеричной	20 20 43 68 61 6E 6E 65 6C 3A 20 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A

Примечания: когда номер канала меньше 10, 0 спереди не может быть опущен.

●Write соотношение параметров

Входная команда: “$ WV”-это команда паритета записи, установленное значение N, O, E,

ASCII	$ WVE↙
Шестнадцатеричной	24 57 56 45 0D 0A

Возврат:

ASCII	Проверка: 8e1
Шестнадцатеричной	20 20 20 56 65 72 69 66 79 3A 20 38 65 31 0D 0A

Примечания: означает, что 8 бит-это допустимые биты данных, 1 бит старта, стоп-бит, N-это не контрольный бит четности, O-нечетный контрольный бит четности, и E-это даже контрольный бит четности.

● Параметры скорости записи:

Входная команда: «$ WB»-это команда записи скорости передачи, установленное значение A, B, C, D, E, F,

ASCII	$ WBD↙
Шестнадцатеричной	24 57 42 44 0D

Возврат:

ASCII	Скорость передачи данных: 9600
Шестнадцатеричной	42 61 75 64 20 72 61 74 65 3A 20 39 36 30 30 20 0D 0A

Примечания: Установите скорость передачи на 9600bps 。 A, B, C, D, E, F означает 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps.

● Запись параметров настройки сна:

Входная команда: $ WS»-это команда записи, параметры, установленное значение: O, C,

ASCII	$ Обм↙
Шестнадцатеричной	24 57 53 4F 0D

Возврат:

ASCII	Режим сна: открытая
Шестнадцатеричной	53 6C 65 65 70 3A 20 4F 70 65 6E 20 0D 0A

Примечания: O означает функцию открытого сна (открыть) C означает функцию закрытого сна (Закрыть) 。

●Write ошибка команда:

Когда идентификатор, чтение и запись флагов, ошибка командного слова, возврат:

ASCII	Ошибка!
Шестнадцатеричной	45 72 72 6F 72 21 20 0D 0A

Когда идентификатор, чтение и запись флагов, командное слово справа, ошибка командного параметра, возврат:

ASCII	Ошибка!
Шестнадцатеричной	(Команда флаг :) 45 72 72 6F 72 21 20 0D 0A
