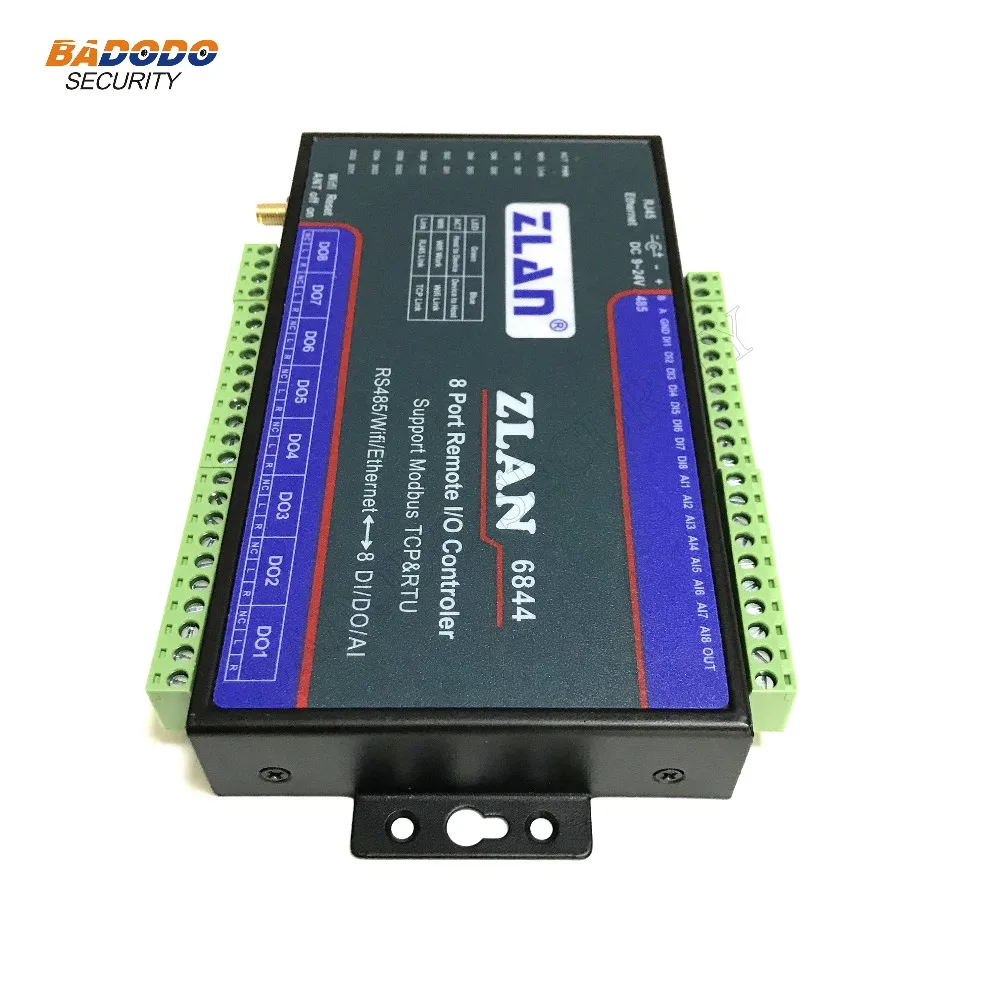

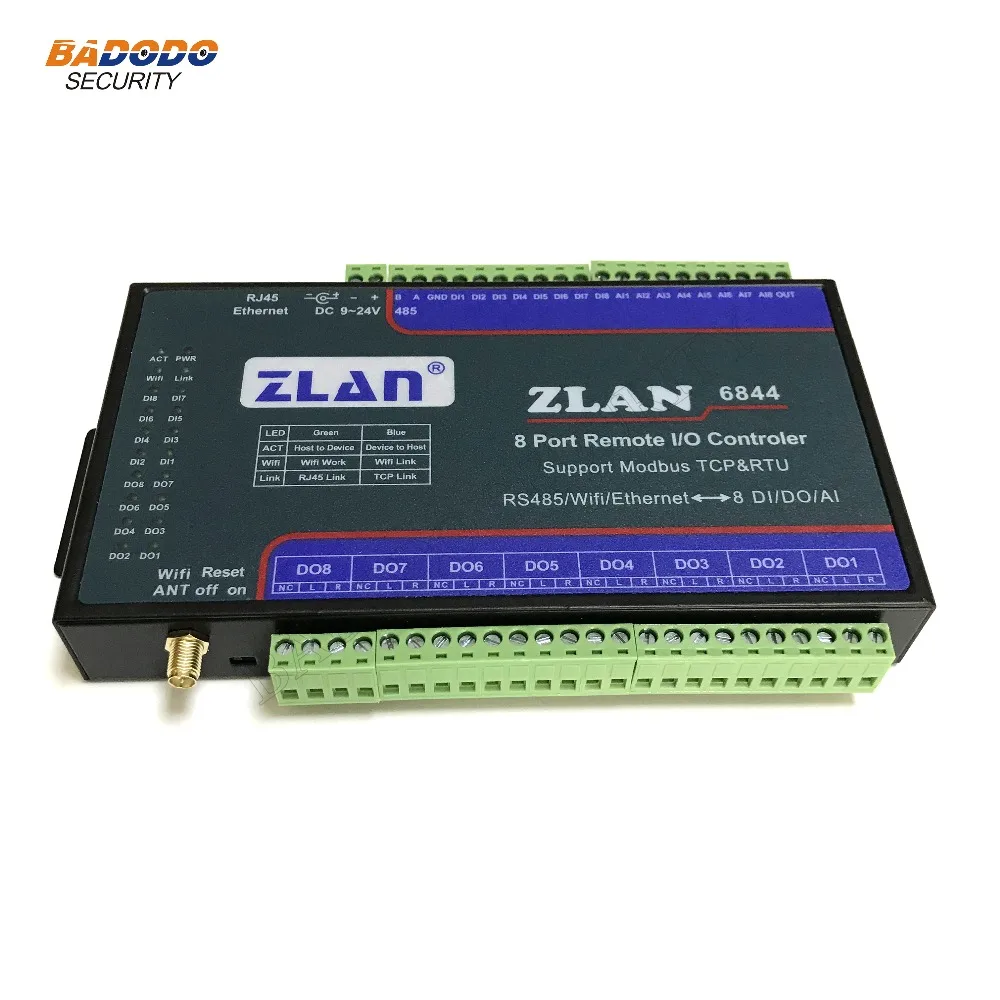

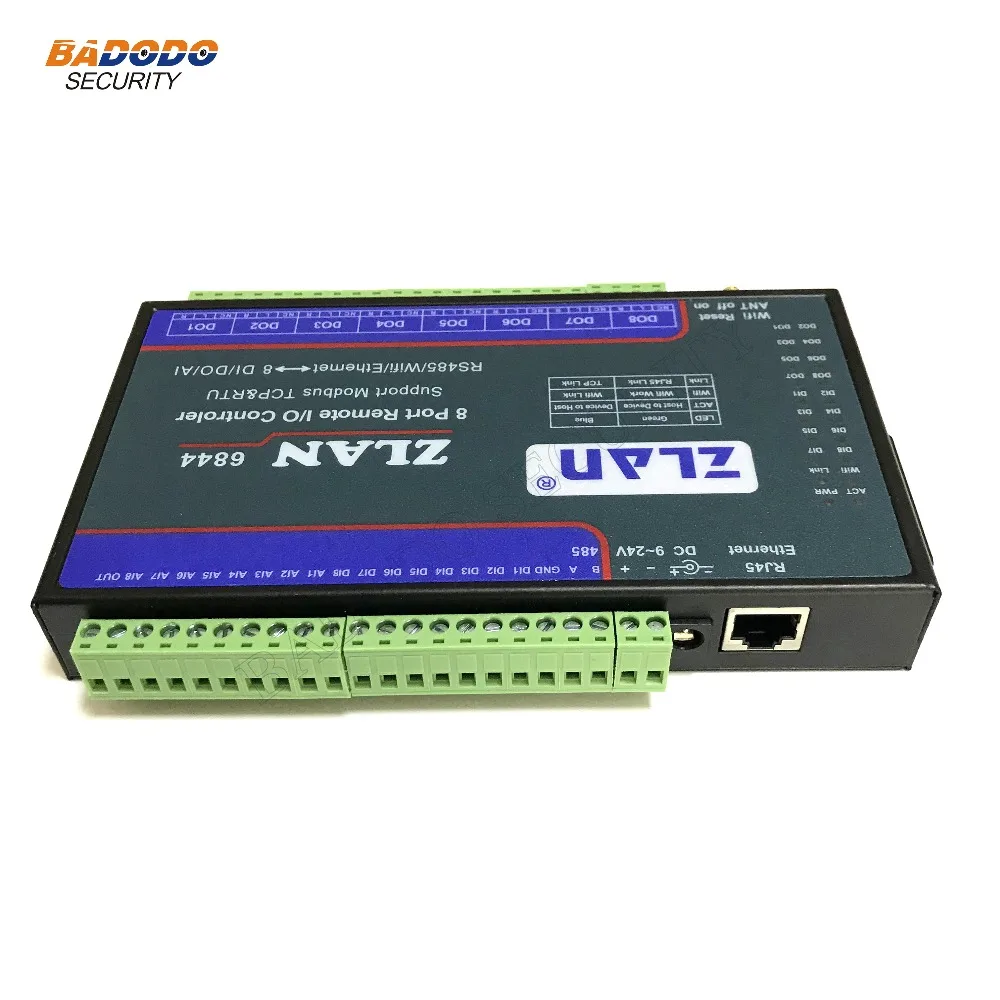

ZLAN6844 8 каналов порт дистанционного ввода/вывода контроллер RS485/Ethernet/wifi до 8 цифровой вход выход Поддержка modbus TCP RTU

Описание

ZLAN6844 8 каналов дистанционного управления IO

Краткая информация

ZLAN6844 составляет 8 каналов пульт дистанционного ввода/вывода контроллер запущена на заводе Shanghai zlan после ZLAN6042. Контролируемые каналы от 4 каналов 6042, расширяющиеся до 8 каналов, включая 8 каналов цифрового входа (DI), цифрового выхода (DO), аналогового ввода количества (AI). DI поддерживает сухой контакт и влажный контакт с оптоизолятор; DO релейный выход с 5А 250VAC или 5А 30VDC способность управления; до 4 каналов ввода AI поддерживает 0 ~ 5 В Входное напряжение, после 4 каналов поддерживает 4 ~ 20 мА текущий вход, точность составляет 10 бит. ZLAN6844 поддерживает 3 способа связи Ethernet, RS485, Wifi.

ZLAN6844: по сравнению с 6842, 6844 добавляет интерфейс Wi-Fi, это может сохранить проблемы с проводкой. Между тем он имеет интерфейс Ethernet. Wi-Fi не может быть ни как AP, ни как SAT стиль для подключения маршрутизатора.

Особенности

1) 8 каналов цифрового ввода: Поддержка пассивного значения переключателя (сухой контакт) и активного уровня (влажный контакт). 2) 8 каналов цифровой количество Выходное напряжение: Тип выхода-релейный выход (5A @ AC250V/DC30V). 3) 8 каналов аналогового ввода: по умолчанию первые 4 канала 0 ~ 5 В входного напряжения, после 4 каналов 4 ~ 20 мА. Если необходимо настроить, можно изменить любые каналы на следующие 4 типа: (1) Входной сигнал тока: 4 ~ 20 мА(Если вам нужен аналоговый вход, пожалуйста, свяжитесь с нами и дайте нам приложение, потому что текущий сигнал может иметь некоторые проблемы нашего продукта) (2) Входное напряжение сигнала: 0 ~ 5 В (3) Входное напряжение сигнала: 0 ~ 10 в (4) сопротивление Входное сопротивление: 0 ~ 10 k или датчик влажности температуры типа резистора и т. Д. 4) 8 каналов переключатель значения входного состояния и 8 каналов переключатель значения выходного состояния оба имеют независимый индикатор, может сразу узнать Переключатель входного/выходного состояния через индикатор. 5) предоставьте демонстрационное программное обеспечение, удаленное IO, управляемое RS485 или TCP/IP, может показать контроль IO и получение данных AI для устройств. 6) может предоставить полные инструкции управления RS485 и команды Modbus TCP, удобные для интегрированного развития инженера. 7) ZLAN6844 свободно оснащен виртуальным портом Windows и инструментом управления устройствами ZLVircom, поддерживает ZLVircom, может один ключ поиска и изменения параметров.

Рисунок
Размеры:	Д x Ш x В = 9,2 см×19. 7 см × 2,5 см
Параметры последовательного порта (ZLAN6802)
Интерфейс RS485, 1200 ~ 115200 (по умолчанию 9600bps), 8 бит данных, нет четности, 1 стоп-бит
Программное обеспечение
Верхний протокол:	MODBUS TCP/MODBUS RTU
Низкоуровневая связь:	Ethernet, RS485, Wifi
Скорость передачи реле (время отклика)
ZLAN6842/ZLAN6802По уровню поверхности: <30 мс
AI Вход Тип
Входной ток сигнала: 4 ~ 20 мА
Входное напряжение сигнала: 0 ~ 5 В, 0 ~ 10 в
Сопротивление входного сопротивления: 0 ~ 10 k или датчик влажности температуры типа резистора и т. Д.
Потребляемая мощность (реле в состоянии без вытягивания)
ZLAN6802: <12 мА @ 24 В
ZLAN6842: <92 мА @ 24 В
ZLAN6844/6844N <220mA @ 24 V
Защита окружающей среды
Рабочая температура:	-40 ~ 85℃
Температура хранения:	-45 ~ 165℃
Влажность:	5 ~ 95% относительной влажности
