Описание
I. Характеристики данной конверсионной платы

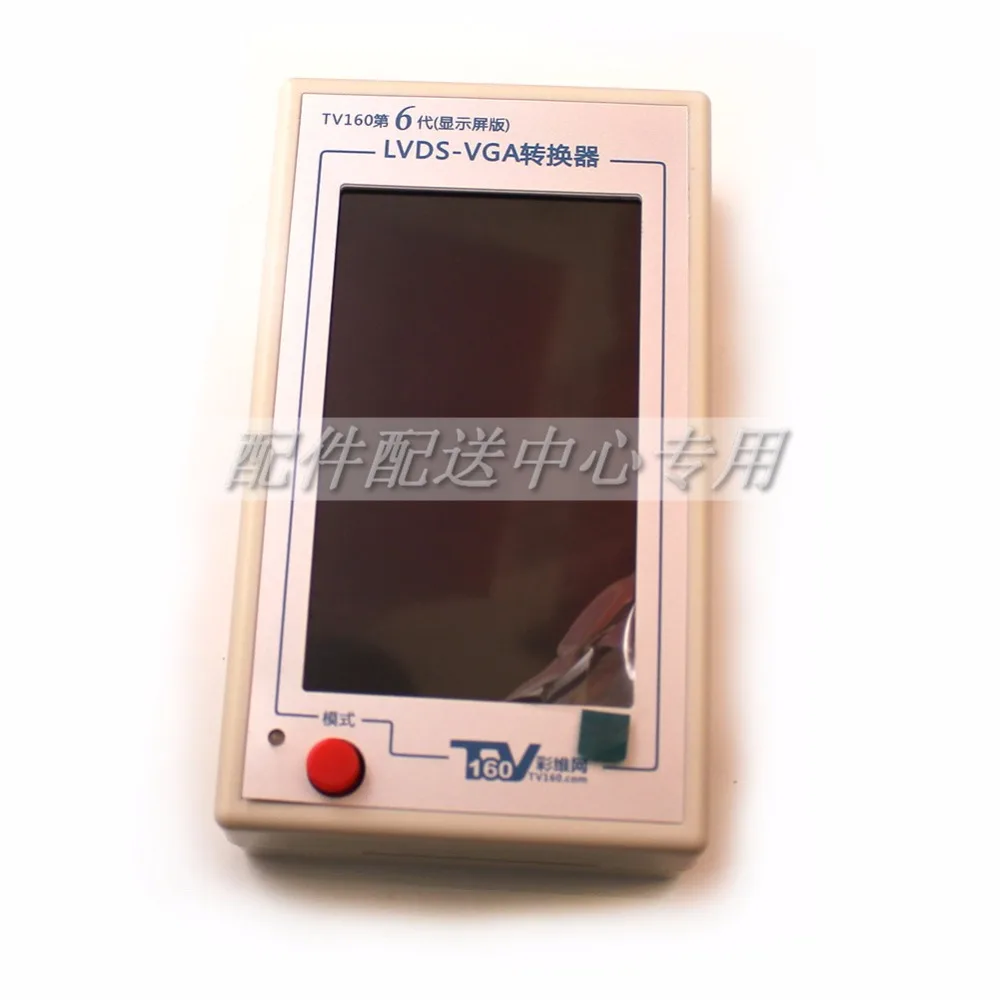

1. Оснащен экраном дисплея 4,3 ", он может отображать LVDS изображение непосредственно с
Материнская плата, Поддержка внешнего VGA.
2. Он поддерживает Сигнал LVDS с различными коэффициентами разрешения (60 Гц, 120 Гц и 240 Гц) одного или
Двойной экранированный провод.

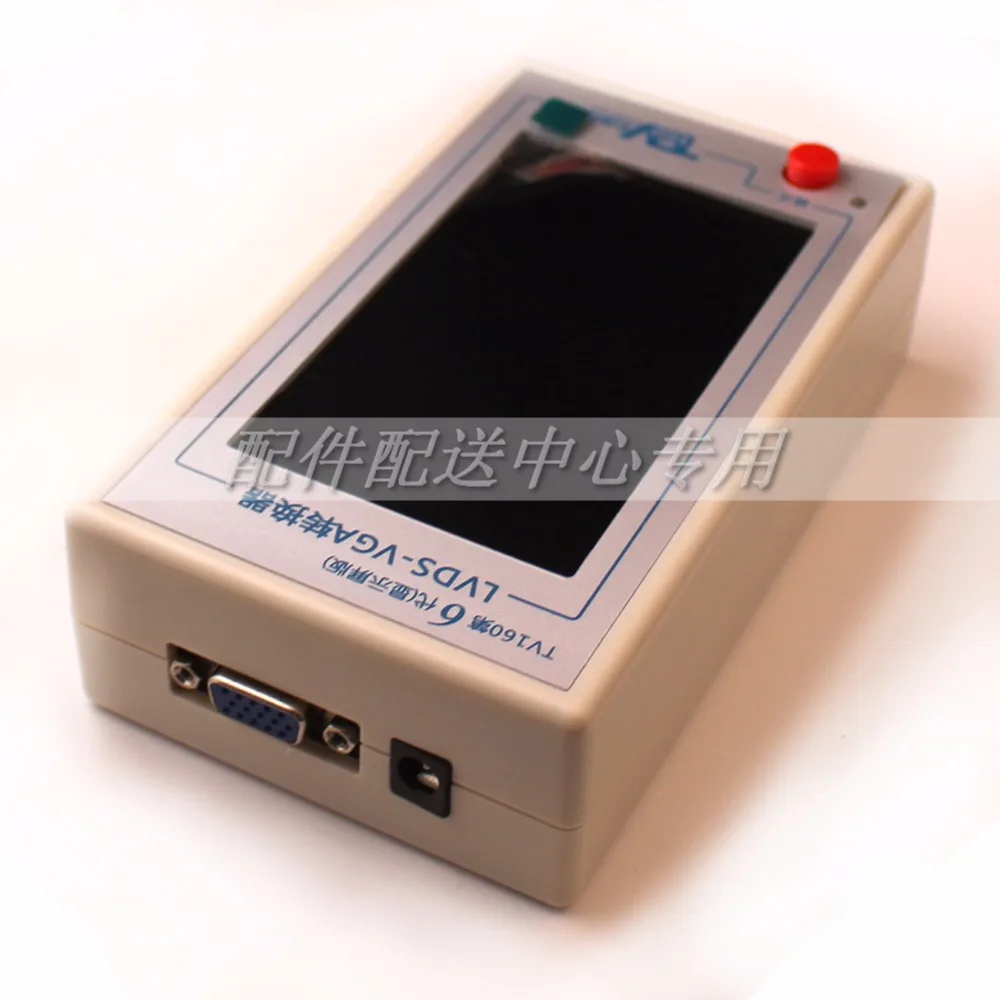

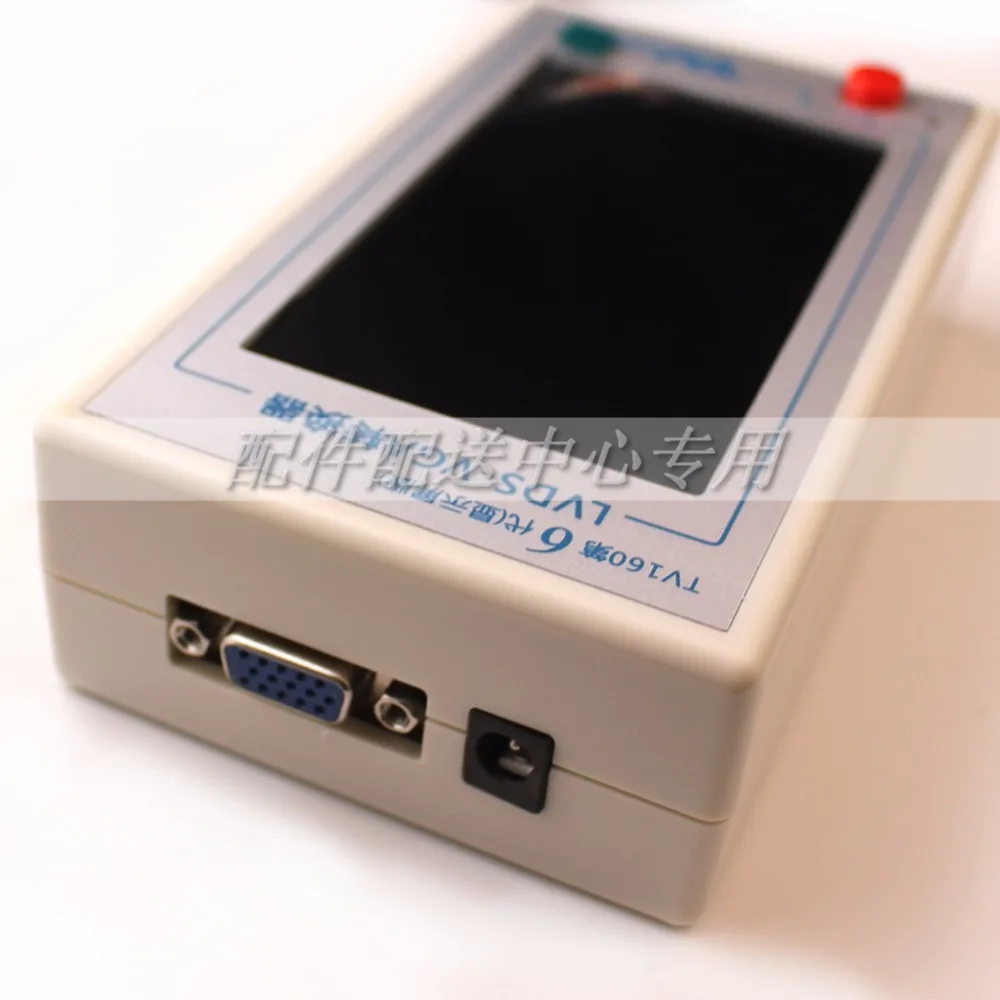

3. Он выдает равномерный сигнал VGA (1280*720/60 Гц), который может быть подключен к различным
Дисплей, поддерживающий CRT, жидкости с украшением в виде кристаллов и ТВ дисплей (выгодные Совместимость).
4. Входной интерфейс имеет антистатический дизайн с лучшей антистатической емкостью.
5. Удобное преобразование между различными форматами LVDS.
6. Широкий входной мощности, с адаптером 5 V-12 V.

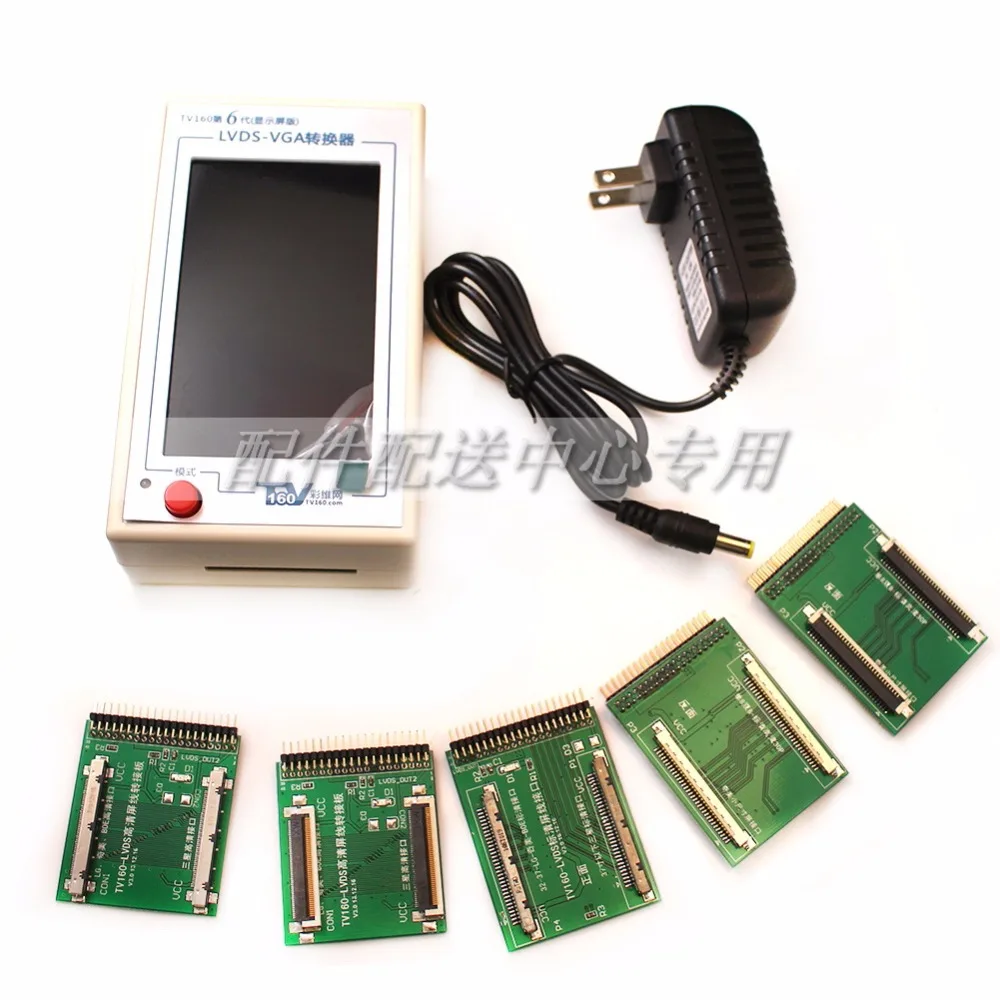

II. Упаковочный лист и стандартные аксессуары
1
Обратите внимание на стандартные аксессуары включает только две нормальные экранированный провод преобразовательных платы, один
Для двух-интерфейс с высокой четкости и других для четырех-интерфейс с стандартному определению. Эти
Два преобразования платы совместимы с большинством экранированная провода на рынке. Дополнительные FFC,
Специальный sanxing интерфейс и еще три Материнские платы не являются обязательными, как показано ниже:

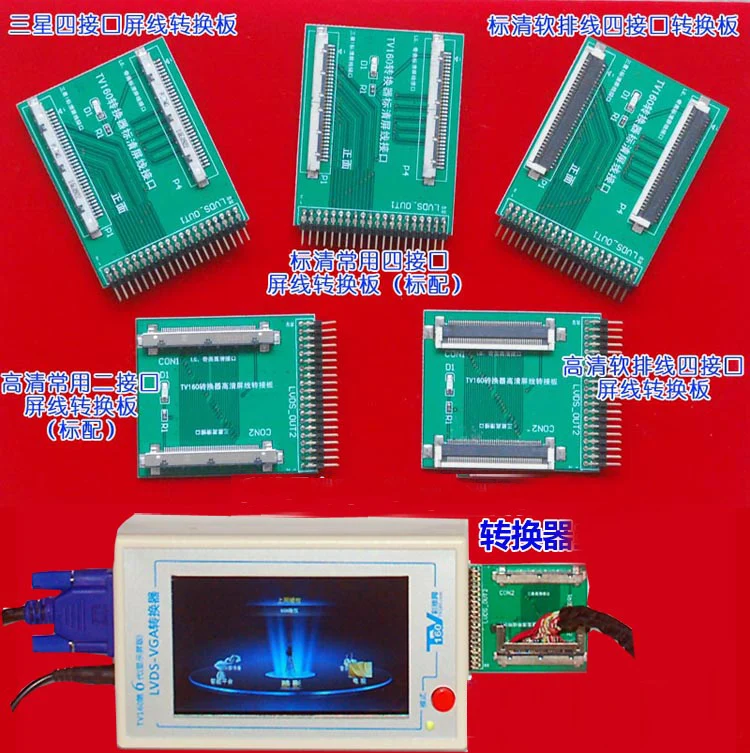

III. Выберите конверсионную плату
Примите во внимание, три экранированный провод преобразовательных платы не являются стандартными аксессуарами, но они могут быть
Приобретенных товаров. Разница заключается в том, что sanxing стандартное разрешение панель переключения с двумя
Интерфейсы толще, чем интерфейс настроенной платы преобразования стандартного определения. В
Другие два интерфейса FFC нацелены на конверсионную плату с частичным корпусом экрана, который настраивается с
FFC интерфейсом. Они имеют один и тот же последовательности с двумя стандартное преобразование доски, но
Интерфейс является FFC. Использование показано на обратной стороне вручную.
IV. Функции хоста преобразователя
Описание преобразования входного режима
Этот конвертер поддерживает полные форматы LVDS и поддерживает преобразование различных
Входное разрешение (6 бит, 8 бит, 10 бит) в сигнал VGA (1280*720/60 Гц), с выгодным
Совместимость с различными дисплеями. Преобразование форматов сигналов LVDS осуществляется нажатием
Кнопка переключения режимов круговыми движениями.
Таблица параметров разрешения и формата преобразователя
№ Разрешение LVDS формат
1 800*600 васы, JEIDA 8 1280*720 васы, JEIDA
2 1024*600 васы, JEIDA 9 1600*900 васы, JEIDA
3 1280*800 Васа, Джейда 10 1400*1050 Васа, Джейда
4 1280*1024 Васа, Джейда 11 1680*1050 Васа, Джейда
5 1366*768 Васа, Джейда 12 1600*1200 Васа, Джейда
6 1024*768 Васа, Джейда 13 1920*1200 Васа, Джейда
7 1440*900 Васа, Джейда 14 1920*1080 Васа, Джейда
1. Во-первых, не рекомендуется вставлять экранированный провод в конвертер. Вместо него
Телевизионная плата должна быть подключена непосредственно перед включением телевизионная плата. Это
Управление легко приводит к экранированный провод вставки неисправностей и компонент повреждений. Пожалуйста, используйте его
На основе следующих шагов
2. Не вставляйте экранированный провод в конвертер в первую очередь. Вместо этого вставьте оригинальный экранированный
Телевизионная плата входит в конвертер. Во время вставки, LVDS сигнальная проволока должна быть последовательна
Быть согласованы. После включения телевизионная плата, маленькая дощечка индикатор светильник, указывает на
О том, что прекращение экранированный провод (провод последовательности) указан правильно. Затем вставьте конвертер. Это
Запрещено, чтобы вставить конвертер внутри, если Небольшой индикатор светильник выключен; в противном случае конвертер
Может быть поврежден, вызванный входом на экране источника питания LVDS.

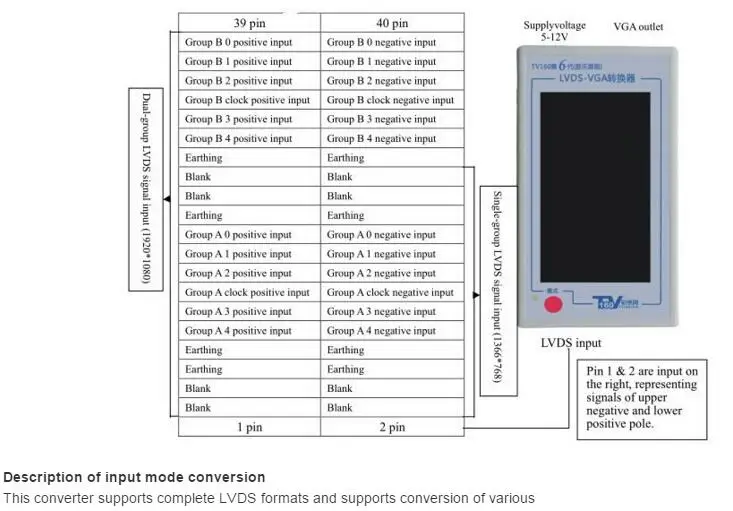

3. Как правило, одно-маршрут Дифференциальная Сигнализация пониженного напряжения сигнала может быть подключен 0-3 лет (соединение группы провода
4 Нет необходимости) в группе и входного сигнала часов, выбрав Дифференциальная Сигнализация пониженного напряжения провода. Возможно подключение 5
Пары входного провода LVDS. LVDS сигнал группы A способен поддерживать соотношение разрешения до
1366*768. Дифференциальная Сигнализация пониженного напряжения с двумя кнопками или четыре-маршрут может быть подключен к этой группы только.
4. Правило ввода LVDS этого преобразователя следует правилам проводки печатной платы ЖК-телевизора, произведенного
Skyworth, который соответствует стандарту формата LVDS в индустрии цветного ТВ.

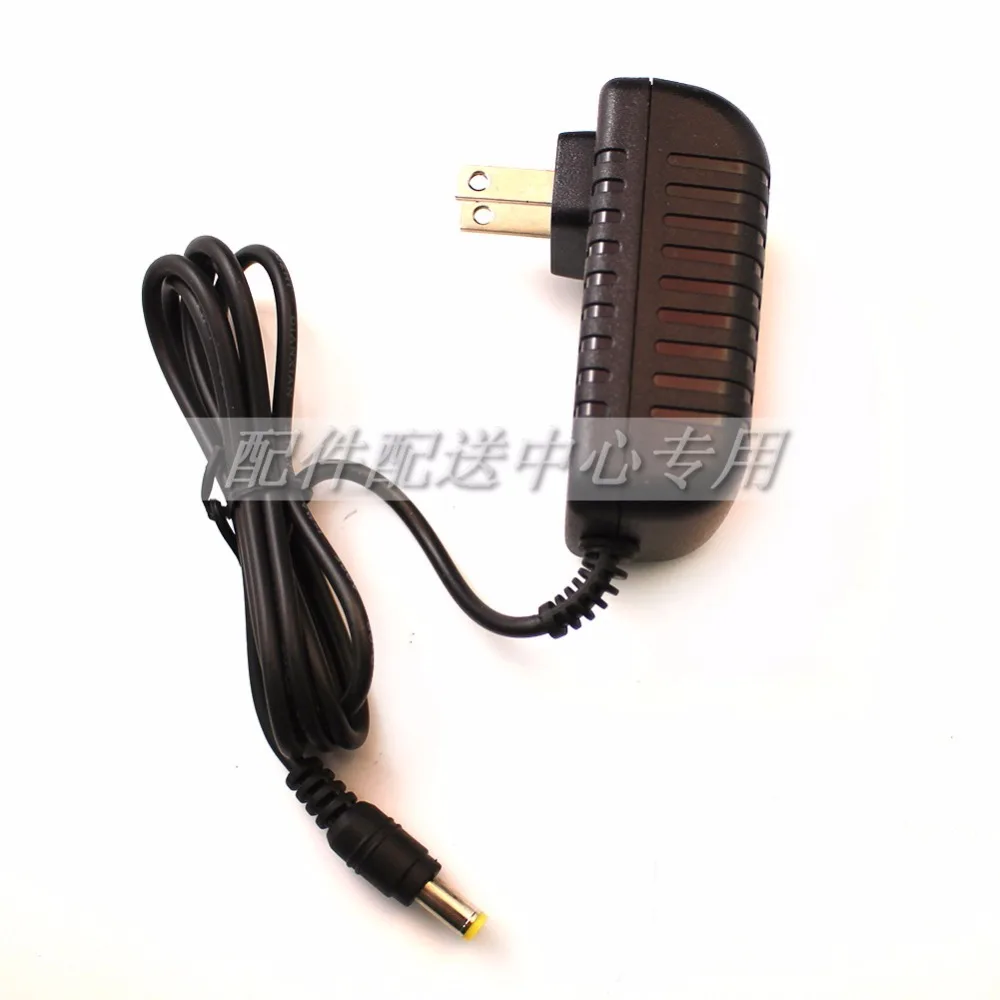

5. Этот конвертер принимает широкий блок питания на 5 V-12 V (1A) и поддерживает портативный источник питания на
5 В/1 А, так что его удобно носить для тестирования.
6. Внимание: Дифференциальная Сигнализация пониженного напряжения входной разъем этого конвертера не должны иметь экран питание подключено к любому
Pin входного конца LVDS; в противном случае это может повредить главный чип преобразователя. Основной
Повреждение чипа, вызванное этим, выходит за рамки гарантии.

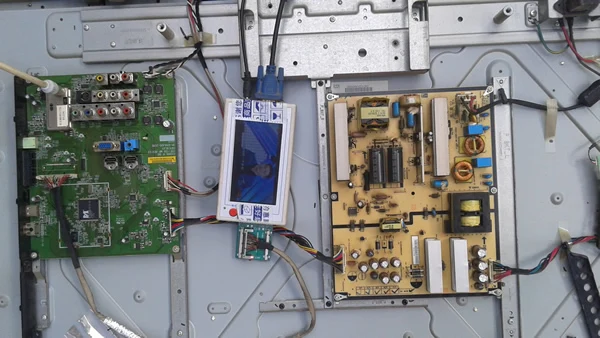

V. Схема подключения преобразователя
Руководство для экранированный провод панель переключения из двухъядерные процессоры Intel LVDS-VGA конвертер
Во время обслуживания материнской платы или ввода в эксплуатацию, оригинальный экранированный провод телевизора может не
Соответствовать этому LVDS-VGA конвертер входной интерфейс. Эта проблема может быть решена экранированным
Провод панель переключения. Интерфейс высокой четкости экранированной конверсионной платы принимает
Оригинальные Импортные Интерфейс, с длительным сроком службы. Конверсионная плата продается как
Аксессуар конвертера LVDS-VGA. См. Следующее описание чертежа для
Экранированный провод панель переключения.
Схема использования экранированной проволочной конверсионной платы
Шаг 1 не вставляйте конверсионную плату в конвертер. Вместо этого вставьте оригинальный экранированный
Телевизионная плата в соответствующий экранированный проводной интерфейс в конверсионной плате.
Примечание: соответствующий интерфейс основан на положении витой пары экранированного провода и
Расположение небольшого провода LVDS платы, т. Е. Вставьте его соответственно. Различные экранированный провод
Должны быть вставлены в различные интерфейсы.
Шаг 2 Используйте одну руку, чтобы плотно прижать плоское гнездо LVDS и использовать другую, чтобы сжать оба конца
Экранированный провод для вставки. На рисунке выше изображен экранированный проводной интерфейс высокой четкости. В
Стандартное определение экранированного интерфейса провода следует подобному методу вставки. (Примечание: работа
Пять небольших досок в основном идентичны. Во время подключения следует обратить внимание на провод
Последовательности. Выровняйте источник электропитания, прежде чем согласования с витой парой LVDS провод экранированный провод и парные сигнальным проводом a
Маленькая дощечка.)
Шаг 3 подайте питание на телевизионная плата. При правильном подключении экранированного провода индикатор включения
Небольшая панель переключения включится; в противном случае, это значит, что подключение экранированный провод
Неправильный или материнская плата не включена. (Примечание: Пожалуйста, проверьте, является ли экран материнской платы
Блок питания (5В/12В) попадает в правый выходной контакт; если да, то это приведет к конвертер повреждений.
Что касается неизвестной материнской платы, следует использовать мультиметр для проверки контакта
Попадает в экран блок питания 5 В/12 В)
Шаг 4
Он может быть вставлен (его передняя сторона вверх) во входную базу LVDS-VGA только если
Индикатор на экранированном проводном преобразователе горит.
Шаг 5
После подключения, если материнская плата телевизора нормальная, дисплей или внешний дисплей на конвертере
Будет отображаться изображение материнской платы телевизора.
Если нет изображения, проверьте, хорошо ли подключен экранированный провод или повреждена материнская плата.
Чехол для размытого изображения, нажмите кнопку «Преобразование режима», чтобы преобразовать в различные
Режимы до нормального изображения.
Для того, чтобы облегчить материнская плата для испытаний на месте, портативный источник питания может использоваться для подачи
Питание преобразователя. На самом деле измеряется мощность Mi 10400 (портативная мощность от других
Бренд может быть выбран) способен поставить питание на этот конвертер в течение 15 часов, полностью
В соответствии с требованиям испытаний
Меры предосторожности при использованием преобразователя
1. Пожалуйста, строго выполните вышеуказанные операции.
2. Во-первых, подключите материнская плата с экранированный провод панель переключения, с вниманием к
Последовательность проводов. Затем включите телевизионная плата, если индикатор на экранированном преобразовании
Плата включена, это означает, что соединение между материнской платой и экранированной проводной платой является правильным;
В противном случае, оно должно быть повторно проверены
3. При правильном подключении между экранированный провод панель переключения и основной платы, вставка
Экранированный провод панель переключения (передней вверх) в LVDS конвертер (обратитесь к
Рисунок выше) Перед включением телевизионная плата и конвертер.
4. В чехол размытого изображения, нажмите кнопку режим преобразования кнопку несколько раз, чтобы конвертировать в различных
Режимы до нормального изображения.
5. Этот конвертер поддерживает различные LVDS форматах (60 Гц, 120 Гц и 240 Гц). Около материнская плата
С двумя экранированными проводами один провод один требуется для подключения к высокой четкости
Плата преобразования вместо обоих проводов. Кроме того, он может конвертировать требуемое изображение.
6., пожалуйста, следуйте вышеуказанной операции строго!

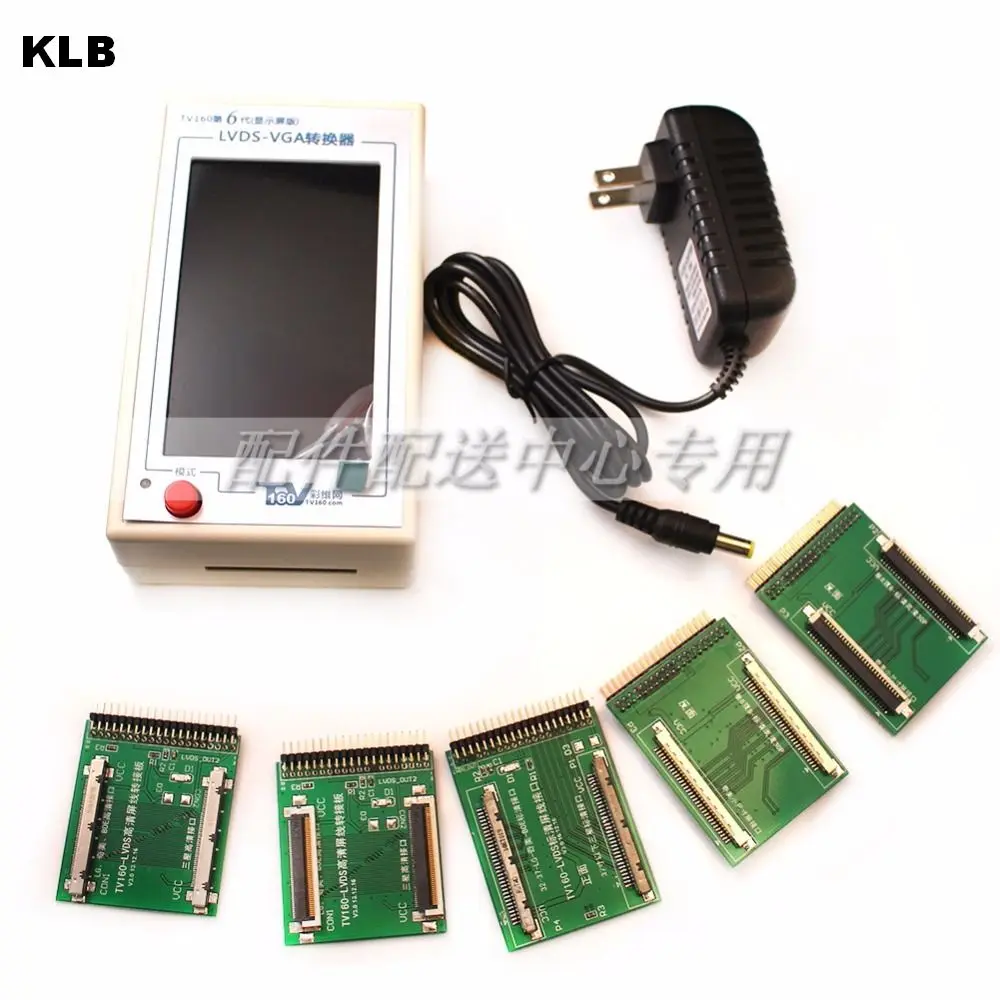

Аксессуары

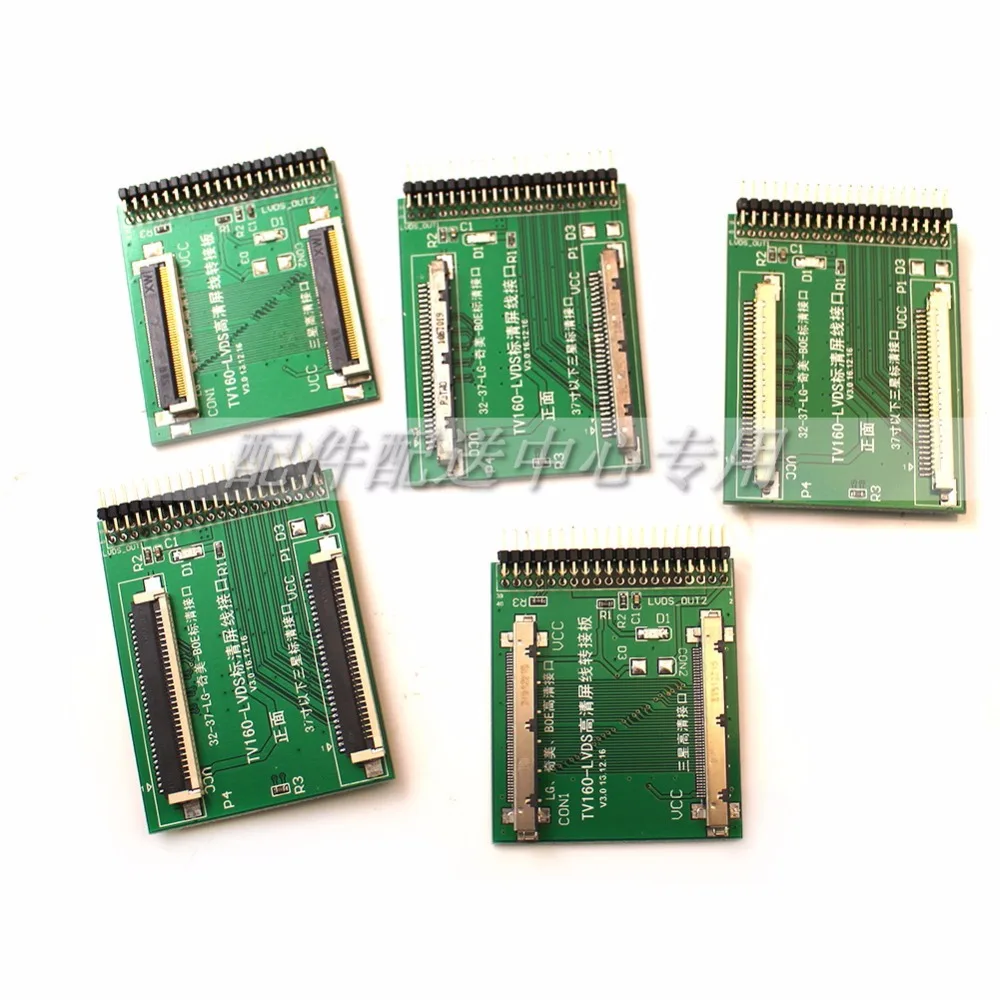

Стандартный аксессуары включают в себя два преобразовательных платы, один для двух-интерфейс с высоким разрешением
И другие для четырех-интерфейса со стандартным определением. Эти две платы преобразования совместимы
С интерфейсом 32 'и 58 "экран дисплея.
Характеристики
- Тип
- Промышленные компьютерные аксессуары
- Номер модели
- Panel Tester
- Бренд
- KLB
- Demo Board Type
- Others
