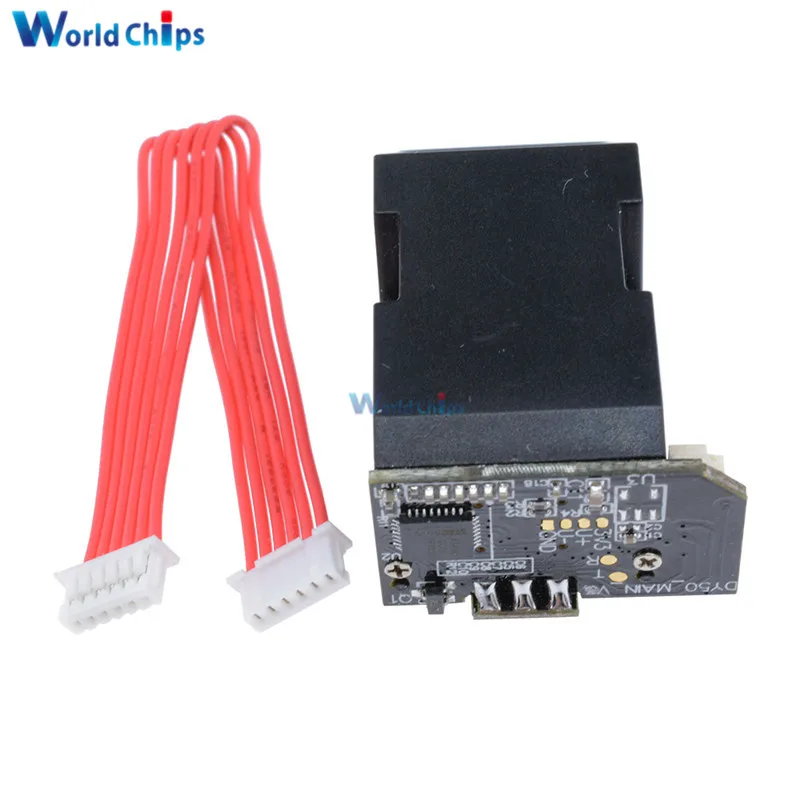

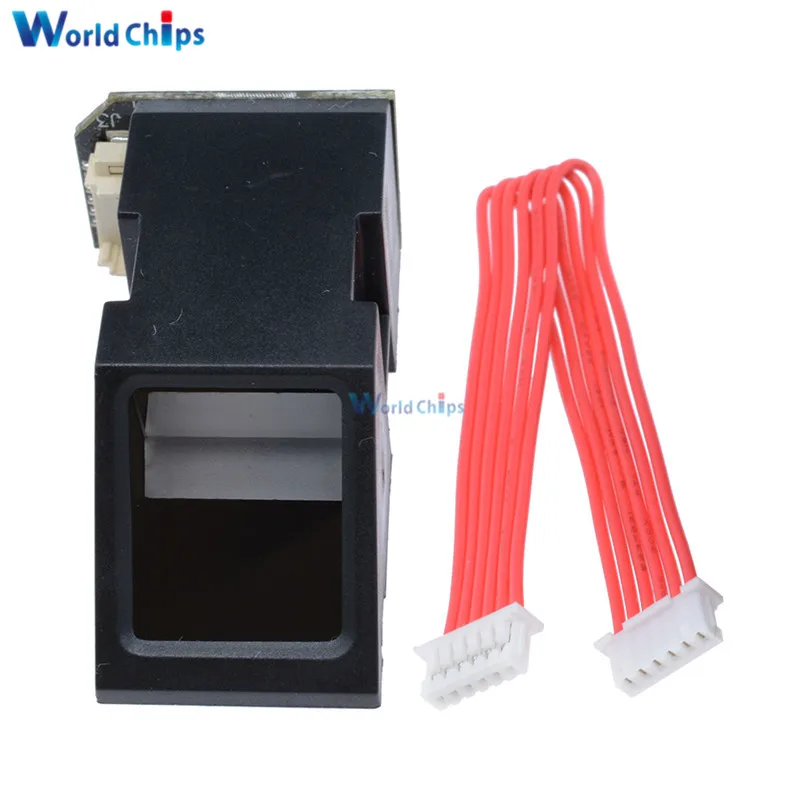

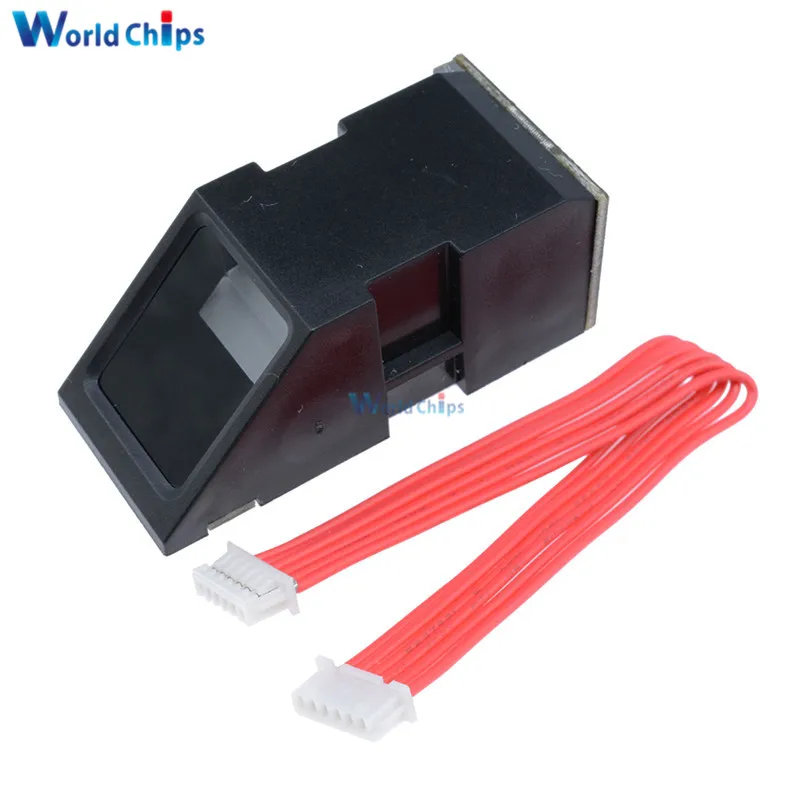

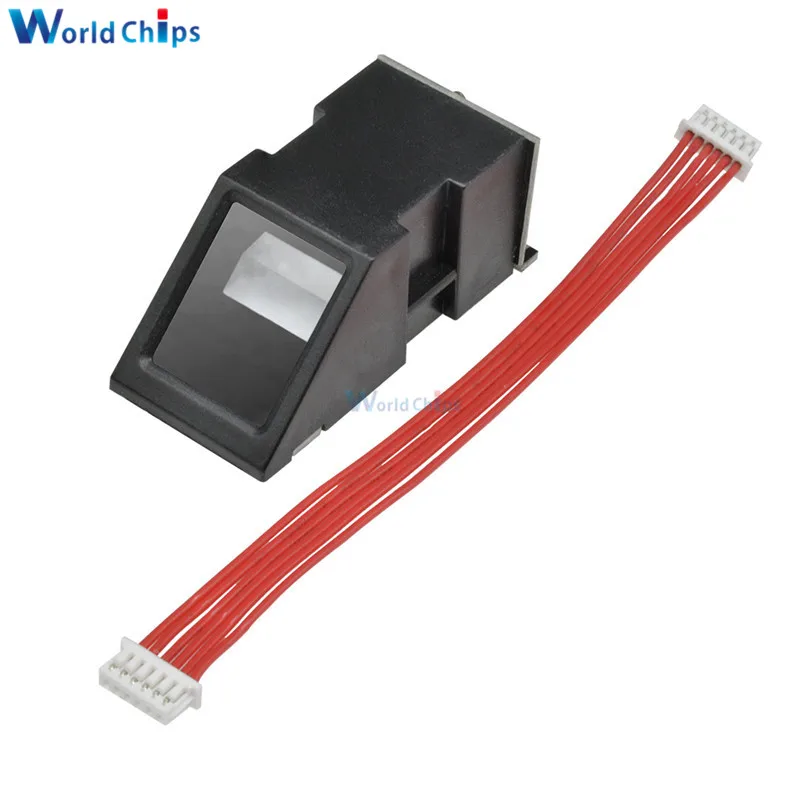

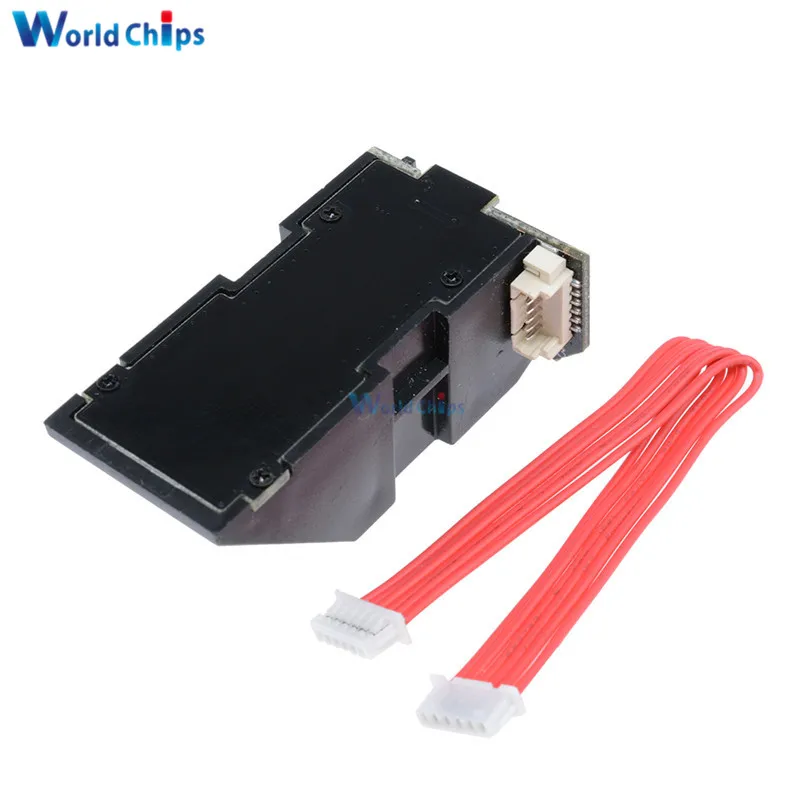

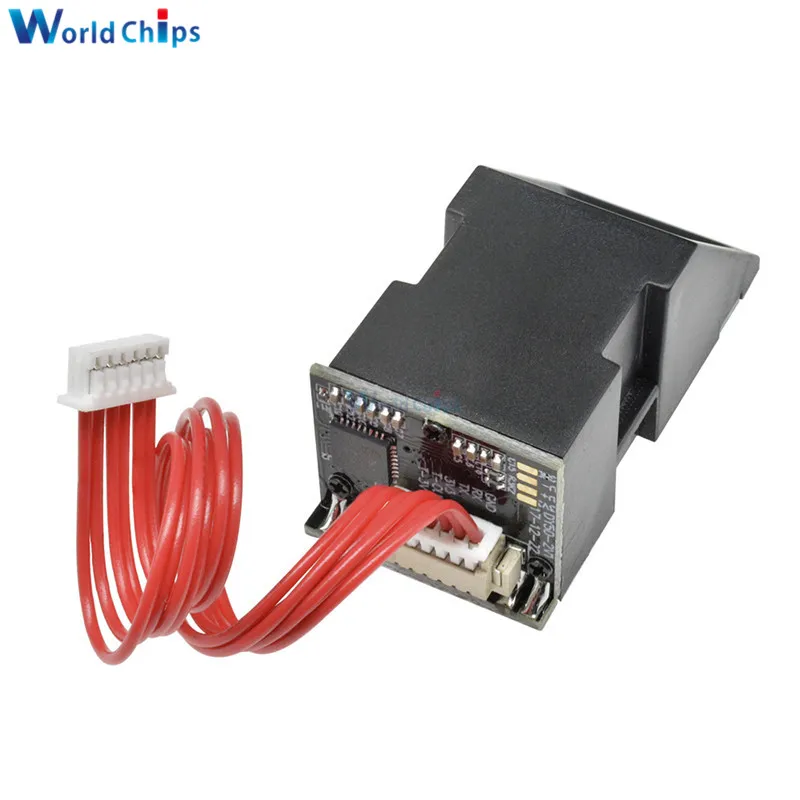

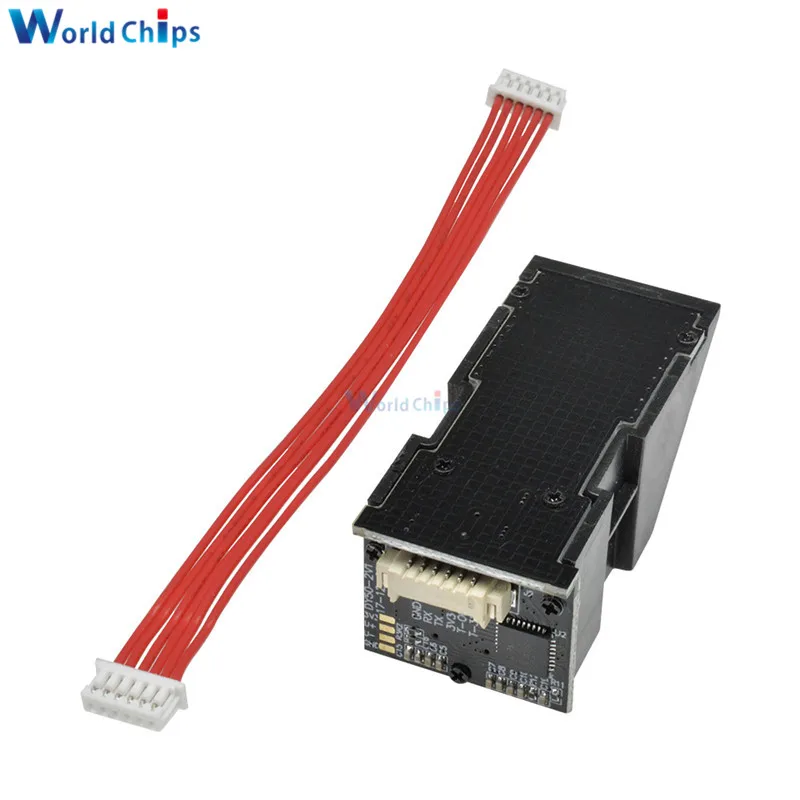

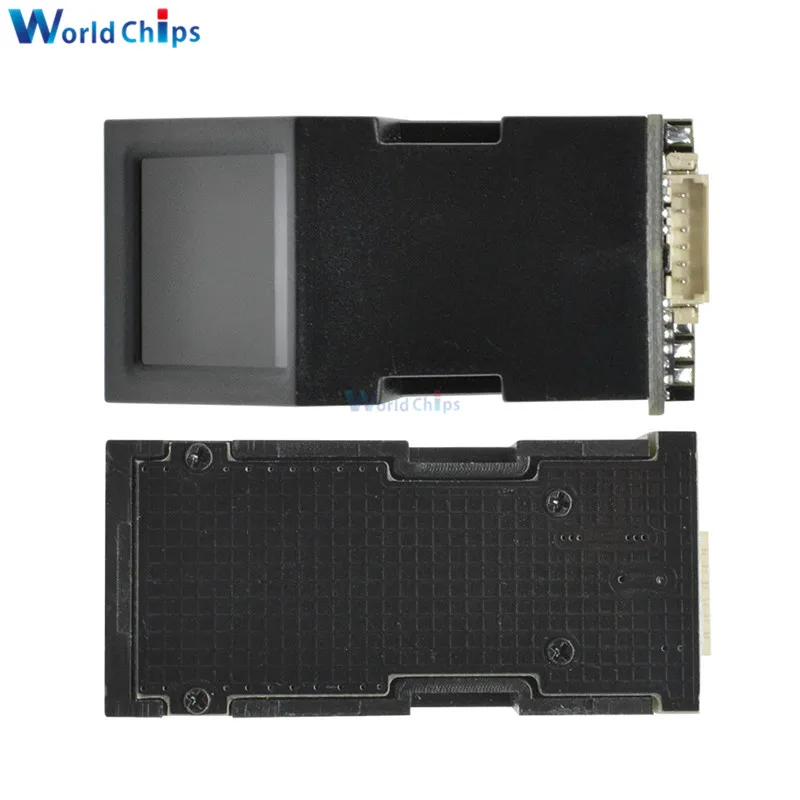

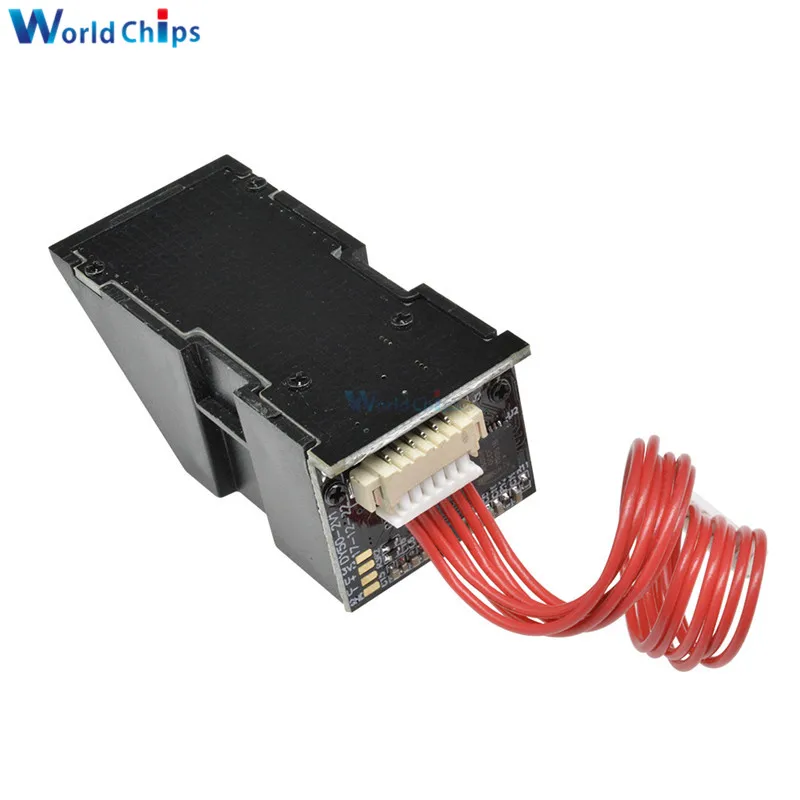

Fpm10a отпечатков пальцев Сенсор модуль Оптический отпечатков пальцев модуль для Arduino Замки последовательный Связь Интерфейс

Описание

Оптическое устройство для считывания отпечатков пальцев FPM10A для кодовых замков Arduino с последовательным интерфейсом

Изготовитель: Diymore

Характеристики и спецификации:

Устройство для считывания отпечатков пальцев FPM10A

Описание изделия

Напряжение источника питания: 3,6 ~ 6,0 В пост. тока / 3,3 В
Ток источника питания: < 120 мА
Максимальный ток: < 140 мА
Время появления изображения отпечатков пальцев: < 1,0 секунды
Размер окна: 14 х 18 мм
Режим сопоставления: 1:1
Режим поиска: (1:N)
Файл сигнатуры: 256 байт
Файлы шаблонов: 512 байт
Емкость: 1000
Уровень безопасности: 5 (от низкого к высокому: 1, 2, 3, 4, 5)
Вероятность ложного подтверждения (FAR): < 0,001 % (уровень безопасности: 3)
Вероятность ложного отказа (FRR): < 1,0 % (уровень безопасности: 3)
Время поиска: < 1,0 секунды (1:500, средний)
Интерфейс ПК: UART (логический уровень TTL) или USB 2.0 / USB 1.1
Скорость передачи данных в бодах (UART): (9600 х N) бит/с, где N = 1 ~ 12 (значение по умолчанию N = 6, т. е. 57 600 бит/с)
Условия эксплуатации.
Температура: от −20 до 50 °C
Относительная влажность: 40–85 % (без конденсации)
Условия хранения.
Температура: от −40 до 85 °C
Относительная влажность: < 85 % (без конденсации)
Размеры (Д х Ш х В).
Разделение: датчик отпечатков пальцев: 56 х 20 х 21,5 мм
-Один: 56 х 20 х 21,5 мм
Подключение оборудования.
Модуль с последовательным интерфейсом и микроконтроллером мощностью 3,3 или 5 В.
Передача: модуль передачи данных в футах (2 фута TD) подключен к машине, принимающей данные в битах (RXD). Модуль, получающий данные в футах (3 фута RD) подключен к машине, отправляющей данные в битах (TXD). Для передачи данных на ПК уровня RS-232 увеличьте уровень конверсии между модулем и хост-компьютером
Схема (MAX232)
Комплектация.
Оптический модуль считывания отпечатков пальцев «Все в одном» для замков Arduino — 1 шт.
