Описание

Описание продукта:

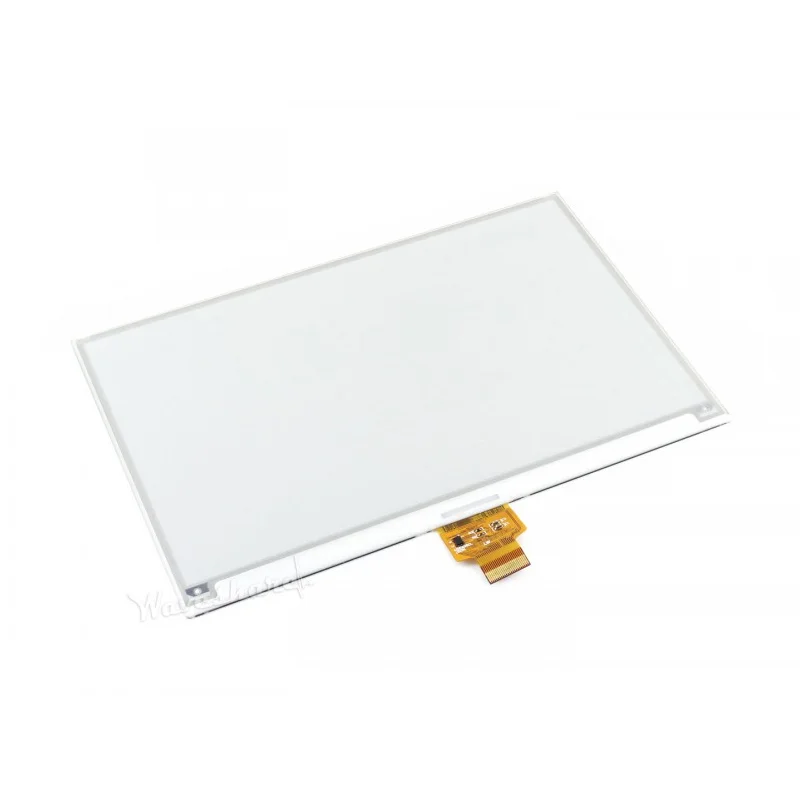

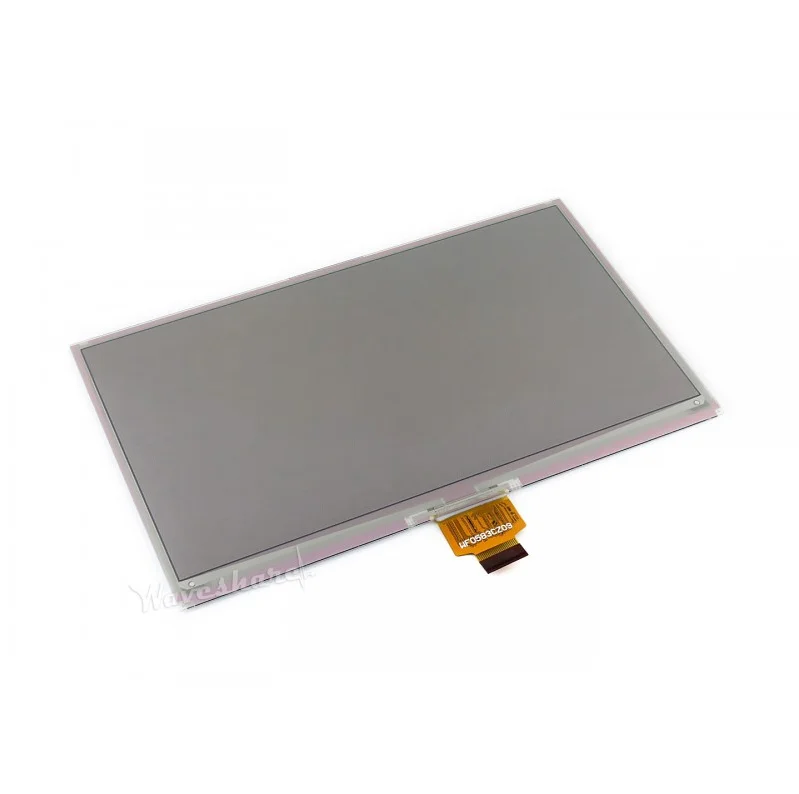

800 × 480, 7,5 дюймовый E-Ink raw дисплей, SPI интерфейс, без PCB

Обзор

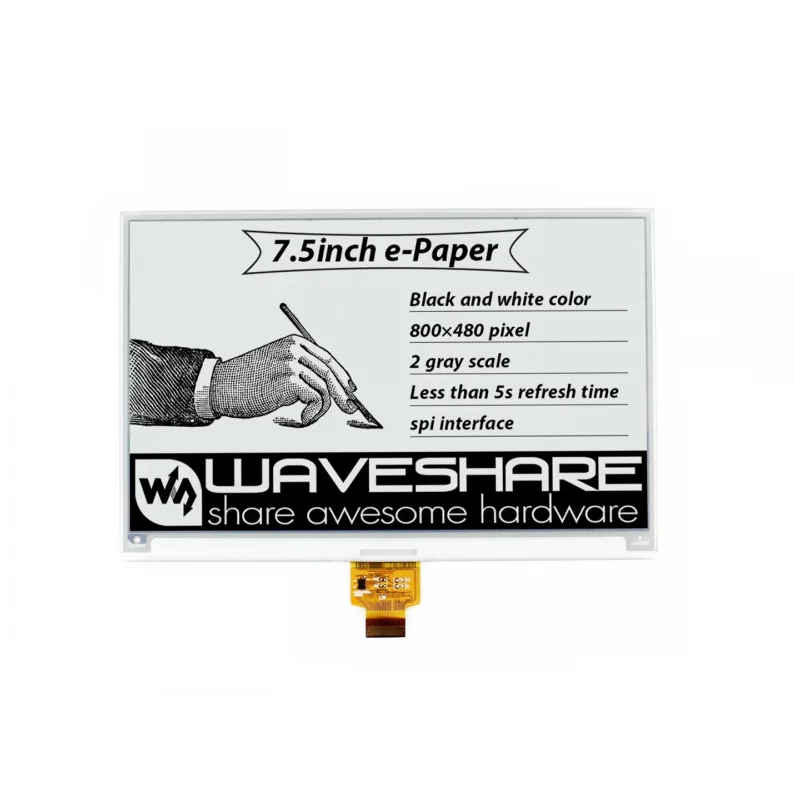

Это необработанный дисплей E-Ink, 7,5 дюйма, разрешение 800 × 480, со встроенным контроллером, связывающимся через SPI-интерфейс.

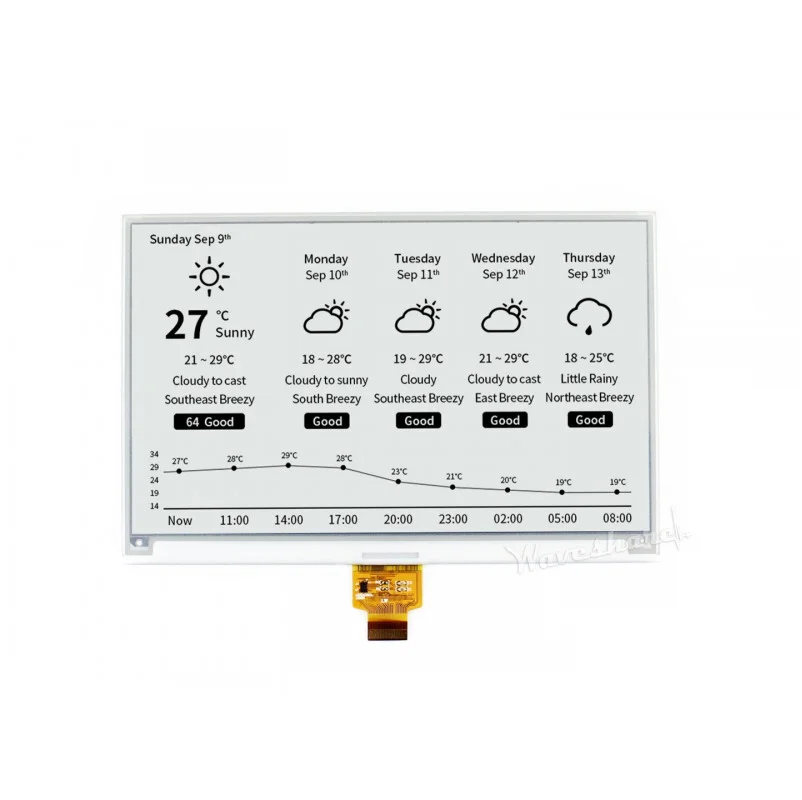

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

•Нет подсветки, долго отображает последнее содержимое даже при отключении питания •Ультра низкое энергопотребление, в основном мощность требуется только для освежения •Поставляется с инструментами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

•Рабочее напряжение: 3,3 В •Интерфейс: 3-провод SPI, 4-провод SPI •Контурный Размер: 170,2 мм × 111,2 мм × 1,18 мм •Размер дисплея: 163,2 мм × 97,92 мм •Шаг точки: 0,255 × 0,255 •Разрешение 800 × 480 •Цвет дисплея: черный, белый •Серая шкала: 2 •Время полного обновления: 5S •Мощность обновления: 38 МВт (тип) •Мощность в режиме ожидания: 0,017 МВт •Угол обзора:> 170 °

Пересмотр Книги по истории

Версия V2 была выпущена 2019,11 года, разрешение Обновлено до 800 × 480, с 640 × 384 V1. Аппаратное обеспечение и интерфейс V2 совместимы с V1, однако, соответствующее программное обеспечение должно быть обновлено.

Развития ресурсы

Вики:Www.waveshare.com/wiki/7.5inch_e-Paper_HAT

Гид по выбору

Номер изделия:	Цвета	Серая шкала	Разрешение	Размер дисплея (мм)	Контурный Размер (мм)	Время полного обновления	Частичное обновление	Интерфейс
Электронная бумага 1,54 дюйма	Черный, белый	2	200 × 200	27,60 × 27,60	31,8 × 37,3	2	√	SPI
1,54 дюймовая электронная бумага (B)	Красный, черный, белый	2	200 × 200	27,60 × 27,60	31,8 × 37,3	8	×	SPI
1,54 дюймовая электронная бумага (C)	Желтый, черный, белый	2	152 × 152	27,51 × 27,51	31,8 × 37,3	27	×	SPI
Электронная бумага 2,13 дюйма	Черный, белый	2	250 × 122	48,55 × 23,71	59,2 × 29,2	2	√	SPI
2,13 дюймовая электронная бумага (B)	Красный, черный, белый	2	212 × 104	48,55 × 23,71	59,2 × 29,2	15	×	SPI
2,13 дюймовая электронная бумага (C)	Желтый, черный, белый	2	212 × 104	48,55 × 23,71	59,2 × 29,2	15	×	SPI
2,13 дюймовая электронная бумага (D)	Черный, белый	2	212 × 104	48,55 × 23,71	59,2 × 29,2	2	√	SPI
Электронная бумага 2,7 дюйма	Черный, белый	2	264 × 176	57,29 × 38,19	70,4 × 45,8	6	×	SPI
2,7 дюймовая электронная бумага (B)	Красный, черный, белый	2	264 × 176	57,29 × 38,19	70,4 × 45,8	15	×	SPI
Электронная бумага 2,9 дюйма	Черный, белый	2	296 × 128	66,89 × 29,05	79,0 × 36,7	2	√	SPI
2,9 дюймовая электронная бумага (B)	Красный, черный, белый	2	296 × 128	66,89 × 29,05	79,0 × 36,7	15	×	SPI
2,9 дюймовая электронная бумага (C)	Желтый, черный, белый	2	296 × 128	66,89 × 29,05	79,0 × 36,7	15	×	SPI
2,9 дюймовая электронная бумага (D)	Черный, белый	2	296 × 128	66,90 × 29,06	79,0 × 36,7	2	√	SPI
Электронная бумага 4,2 дюйма	Черный, белый	2	400 × 300	84,80 × 63,60	90,1 × 77,0	4	×	SPI
4,2 дюймовая электронная бумага (B)	Красный, черный, белый	2	400 × 300	84,80 × 63,60	90,1 × 77,0	15	×	SPI
4,2 дюймовая электронная бумага (C)	Желтый, черный, белый	2	400 × 300	84,80 × 63,60	90,1 × 77,0	15	×	SPI
Электронная бумага 5,83 дюйма	Черный, белый	2	600 × 448	118,80 × 88,26	125,4 × 99,5	3,5	×	SPI
5,83 дюймовая электронная бумага (B)	Красный, черный, белый	2	600 × 448	118,80 × 88,26	125,4 × 99,5	14	×	SPI
5,83 дюймовая электронная бумага (C)	Желтый, черный, белый	2	600 × 448	118,80 × 88,26	125,4 × 99,5	26	×	SPI
6 дюймов e-Бумага	Черный, белый	16	800 × 600	122,40 × 90,60	138,4 × 101,8	<1	√	Параллельный порт
Электронная бумага 7,5 дюйма	Черный, белый	2	800 × 480	163,20 × 97,92	170,2 × 111,2	5	×	SPI
7,5 дюймовая электронная бумага (B)	Красный, черный, белый	2	640 × 384	163,20 × 97,92	170,2 × 111,2	16	×	SPI
7,5 дюймовая электронная бумага (C)	Желтый, черный, белый	2	640 × 384	163,20 × 97,92	170,2 × 111,2	16	×	SPI
Электронная бумага 7,8 дюйма	Черный, белый	16	1872 × 1404	158,18 × 118,64	173,8 × 127,6	<1	√	Параллельный порт
Электронная бумага 9,7 дюйма	Черный, белый	16	1200 × 825	202,8 × 139,43	218,8 × 156,43	<1	√	Параллельный порт
10,3 дюймовая электронная бумага (D)	Черный, белый	16	1872 × 1404	209,66 × 157,25	227,7 × 165,8	<1	√	Параллельный порт
Электронная бумага 12,48 дюйма	Черный, белый	2	1304 × 984	252,98 × 190,90	261,5 × 211,0	<8	×	SPI
12,48 дюймовая электронная бумага (B)	Красный, черный, белый	2	1304 × 984	252,98 × 190,90	261,5 × 211,0	<16	×	SPI

Посылка содержание

Вес:0,044 кг

Примечание: Это необработанный дисплей, для легкого тестирования и сравнения, пожалуйста, учитывайте тот, что с платой драйвера:7,5 дюймов e-paper шляпа

1. 7,5 дюймовая электронная бумага x1
