JLink V8Разница между Jlink и V9:
Похожие продукты
1Скорость отличается: V8 поддерживает до 10 м (режим отладки JTAG),/4 м (режим отладки SWD), а Jlink V9 поддерживает 20 м (режим отладки JTAG) /15 м (режим отладоки SWD).
Похожие продукты
2Стабильность отличается: V9 Водительская подушка безопасности имеет напряжение Адаптивная способность, в чехол правильного проводки, автоматически адаптируется к мишень доска Процессор напряжения. ЦП 1,8-5,5 В может быть отлажен, в то время как версия V8Это может только отлаживать версии ЦП 3,3 В, в то время как отлазка ЦП 5 в имеет низкую стабильность.
Похожие продукты
3JlinkV8 легко прошивка вместо кирпича. У меня здесь много V8 висят, я хочу перенаписать прошивку, а обычные пользователи могут смотреть только на кирпич, а V9 в основном такой ситуации нет.
Похожие продукты
4,Некоторые из последних cpuV8 больше не поддерживаются, а V9 поддерживает почти все процессоры ARM.
\

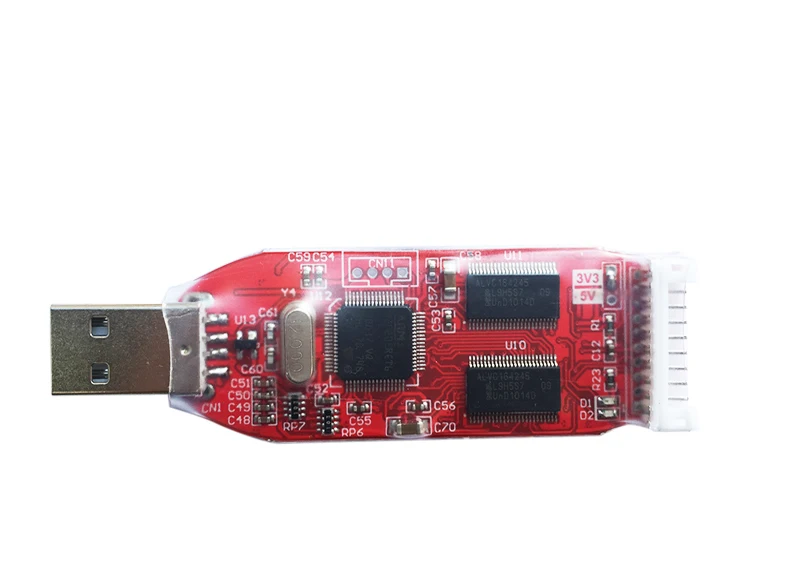

JLINK, V9, six bigХарактеристика:
\
1 главный чип принимает STM32F205, и никогда не прошивка,Заводским настройкам по умолчаниюОбновление прошивки до последней версии;
\
2Он может обеспечить напряжение 3,3 В, ток 3,3 А, напряжение 5 В, ток А (первые ноги через выбор перемычки, заводской по умолчанию в) для макетной платы;
\
3Поддерживает стандартный интерфейс JTAG и 2 провода SWD интерфейс отладки. Скорость может достигать 20 м (JTAG)/15 м в секунду (SWD);
\
4Он поддерживает отладку всех чипов ARM, поддерживает MDK или IAR и компилирует среду IDE, поддерживаемую другими стандартными стандартами JLink;
\
5, оригинальная прошивка,Встроенное программное обеспечение автоматического обновления;
\
6, бессвинцовый процесс, сравнимый с оригинальным;
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Электронные инструкции и диски загружаются через SkyDrive
\
Драйвер и руководство по эксплуатацииЗагрузить url-адрес облачного диска:
\
\
\
Информация о версии
\
\
Эмулятор поставляется с Виртуальным последовательным портом
\
\
\
Операции записи, чтения и стирания с помощью инструмента SEGGER burn
\
\
\
С помощью инструмента SEGGER J-Scope вы можете просматривать переменные формы сигналов в режиме реального времени
\
\
\
Метод отладки моделирования JLINK V9 в IAR
\
Первые шаги:Откройте файл проекта и выберите параметры в выпадающем списке меню "Проект", чтобы задать его,
\
Вот пример версии IAR6.3, как показано на следующем рисунке:
\
\
ПроживанияНа закладке категория выберитеОбщие параметрыВ такой стране, как.Выберите подходящую модель в соответствии с чипом целевой платы. Вот пример STM32F103C8TC6, как показано на следующем рисунке:
\
\
\
ПроживанияНа закладке категория выберите Setup и выберите J-Link/J-Trace at Driver
\
\
Нет.2Шаг:ПроживанияJ-Link/J-TraceВкладка, выберите подключение, где связь выбирает USB,
\
В интерфейсе, если вы используете режим JTAG, выберите JTAG и Используйте режим SWD, выберите SWD,Выберите здесь режим отладки JTAG, как показано на следующем рисунке:
\
\
\
После настройки нажмитеОк может вернуться к проекту, нажмите кнопку моделирования, вы можете выполнить обычное программное обеспечение для отладки моделирования.
\
Как показано на следующем рисунке
\
\
\
\
JLINK V9 вKeilМDK моделирование отладкиМетод
\
Режим JTAGНастройки показаны на следующем рисунке.
\
\
\
SWDШаблонНастройки показаны на следующем рисунке
\
\
Выходные данные отладочной информации (дляSTM32F103RC в качестве примера)
\
\
\
