Описание:

Релейный 4-полосный переключатель питания для выбора источника звука (фактический 2-4 файл можно отрегулировать)

Использование 2 мм толстой двухсторонней позолоченной печатной платы, дающей самый прямой источник наиболее точного переключения.
Установка и ввод в эксплуатацию хорошая обработанная пластина
Это предназначено для несбалансированных линий
Плата выбора переключателя плюс набор материнских плат.
Один источник напряжения AC12-15V. Можно также выбрать DC12-18V вход.
Размер платы переключателя 48 мм x 46 мм, Расстояние Монтажного Отверстия 35,56x38,1 мм
Размер платы 107 мм x 48 мм, Расстояние Монтажного Отверстия 96,52x38,1 мм
Ручка переключателя Панель монтажное отверстие около 10 мм
Максимальная высота платы около 20 мм, даже если шасси также удобно для вас, чтобы стоять в верхней части оригинальной печатной платы машины, не занимая Оригинальное пространство машины.
Схема платы очень проста, чтобы увидеть на плате, чтобы понять, поэтому мы больше не предоставляем схему цепи, только Таблица компонентов.
Купите друга по номеру компонент печатной платы, чтобы установить обычную работу, нелинейная карта не может быть друзьями, не покупайте.
Небольшое состояние сигнала, только Опциональная герметичная упаковка, заполняющая различные специальный газ реле перед надежным и прочным контактом.
Готовая продукция, используемая реле для японского такамизавы, долговечность и надежность, чем средний внутренний сильный.
Вы можете включить CD/DVD/PHONO/AUX в общей сложности четыре группы входов, а также светодиодный трубка для воздушных компрессоров переключатель режимов инструкции.
Примечание ①: многие из наших друзей любят вставлять верх оригинальной машины на печатную плату, дизайн может помочь вам с небольшим объемом конденсатора не занимает высоту.
Примечание ②: CD/DVD/PHONO/AUX в общей сложности 4 группы входного знака и светодиодный трубки в соответствии с вашей регулировкой шкала шасси.
Примечание ③: переключатель на доске может выбрать шестерню (2-4 файла опционально), если вы свободные Loi mother беспечные мешать киоскам, пожалуйста, отрегулируйте ручку на малом количестве цифровой накладки, пленка корректирует ее обратно.
Вы просто Открутите румынские мать может видеть стойло прокладка, прокладка на небольшое отверстие на ларек Отверстие количество, которое может быть введен.
Примечание ④ отделение для удостоверения личности-: плата может быть выбран из комплект из четырех вход в качестве конечного результата широко известен как 4 выборы 1. вы также можете быть использованы для того, чтобы изменить приложение, то есть, 1 выбор 4.
4 рекомендуем Вам заказывать модели на 1 Применение пример:
У меня есть только один усилитель, но есть два или четыре часто используемых аудио источника (например, CD или разрыхлительная машина или радиоголовка и другое оборудование), и я иногда Слушайте CD, И иногда Слушайте радиоголовку.
Используйте эту плату, просто поверните переключатель, вы можете быстро получить доступ к требуемому источнику, без необходимости подключать сигнальную линию.
1 выборы 4 Применение пример:
У меня есть только один источник, но обычно используемый усилитель имеет 2-4 блока (например, каменный усилитель или желчный усилитель), соответственно, управляемый различными динамиками.
Используйте эту плату, просто поверните переключатель, вы можете быстро получить необходимый усилитель мощности, без необходимости подключать сигнальную линию.

Посылка:

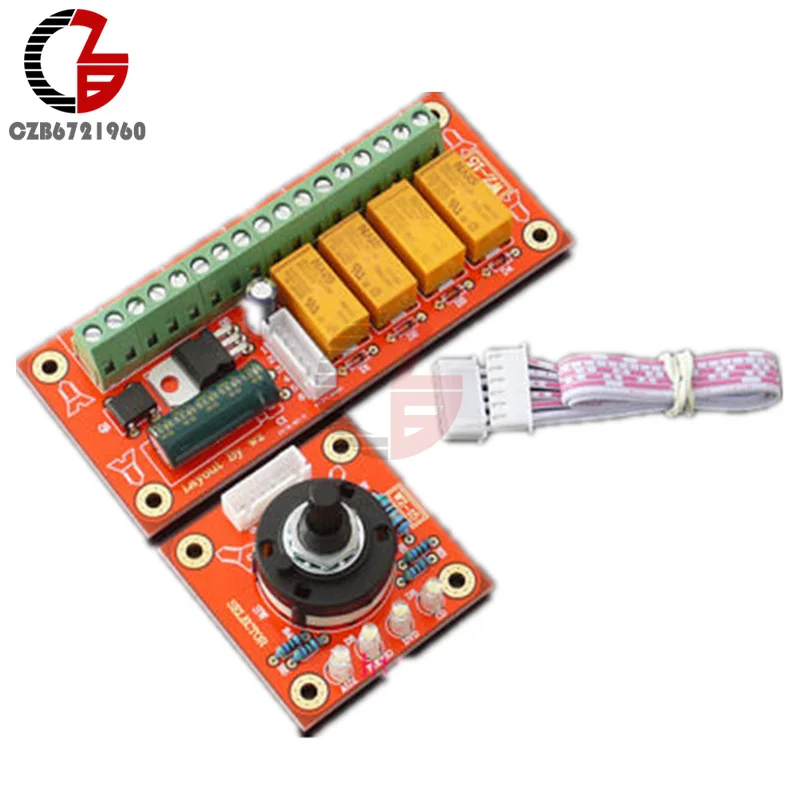

1 x WZ-15 реле типа 4 двухстороннее аудио сигнала Выберите Переключатель питания Вход выбор доска
