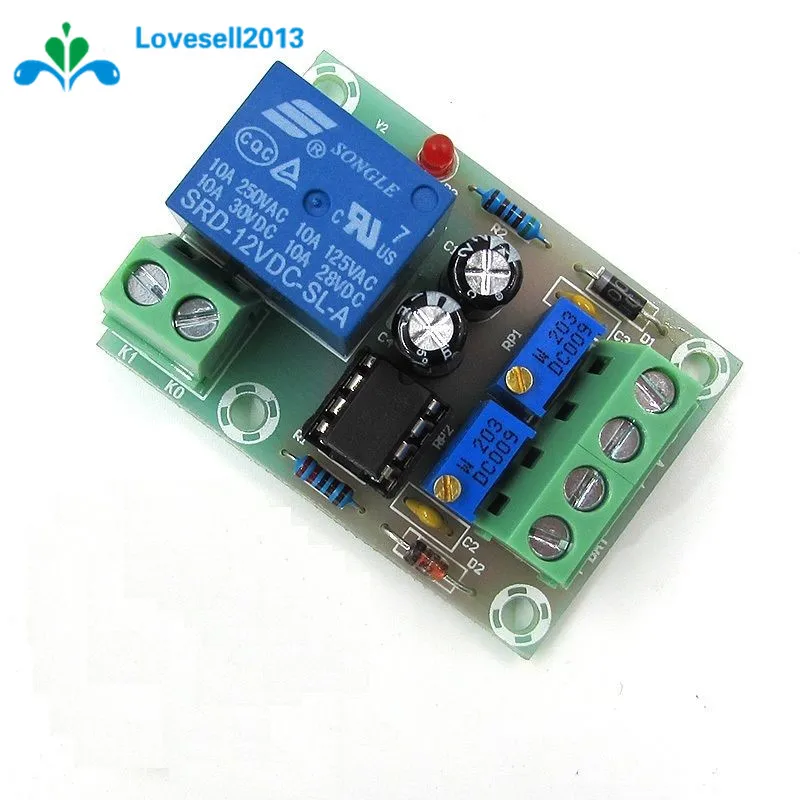

Описание
Эта плата управления питанием начнет заряжаться автоматически, когда напряжение батареи составляет от 10,5 В до 11,5 в. И он выключится, когда напряжение достигает 14,4 В до 14,8 в.В процессе зарядки горит красный индикатор. Он выключается, когда батарея полностью заряжена, реле выключено и вход 220 В заканчивается для экономии энергии.
Функция:
Трансформатор этого модуля максимальной мощности составляет 2 кВт, батарея автоматически заряжается через модуль обнаружения высокого и низкого уровня.
Этот модуль не выводится без подключения к батарее, потому что он имеет функцию защиты обратного подключения.
Регулировка:
VR1: зарядное устройство перестанет заряжаться, и реле будет выключено, когда напряжение батареи достигает 14,4 В до 14,8 в. (Настройка закрытого напряжения: Регулировка по часовой стрелке ниже, против часовой стрелки выше.)
VR2: зарядное устройство начнет зарядку, и реле будет включено, когда напряжение батареи составляет от 10,5 В до 11,5 в. (Настройка запуска напряжения: Регулировка по часовой стрелке ниже, против часовой стрелки больше.) Особенности:
Размер: 50*32*18 мм
Напряжение: 10,5-11,5 в
Напряжение от сети: 14,4-14,8 в
Проводка:
Вам нужно подключить любую из линий 220 В к com-терминалу реле, а терминал выключения (выход) к зарядному устройству. Зарядное устройство должно использовать полный мост выпрямителя пути выхода.
Выходное напряжение постоянного тока около 13,8-14,4 В.
Посылка включает в себя:
1 шт. смарт-зарядное устройство реле питания плата управления DC12V Автоматическая плата управления s
