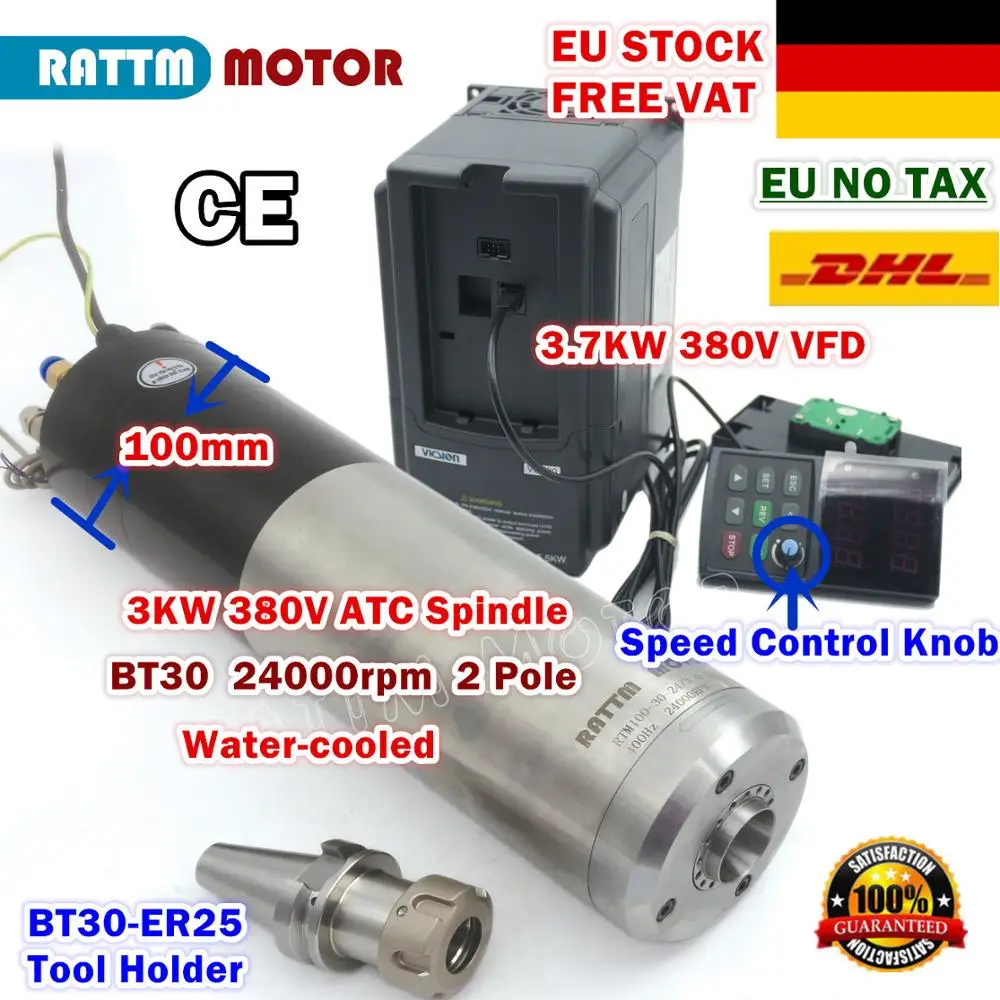

[Корабль ЕС] 3 кВт 380 В Электродвигатель привода шпинделя АТС BT30 24Z+ 3.7KW SUNFAR бренд инвертор и BT30 держатель инструмента для фрезерного станка с ЧПУ

Описание

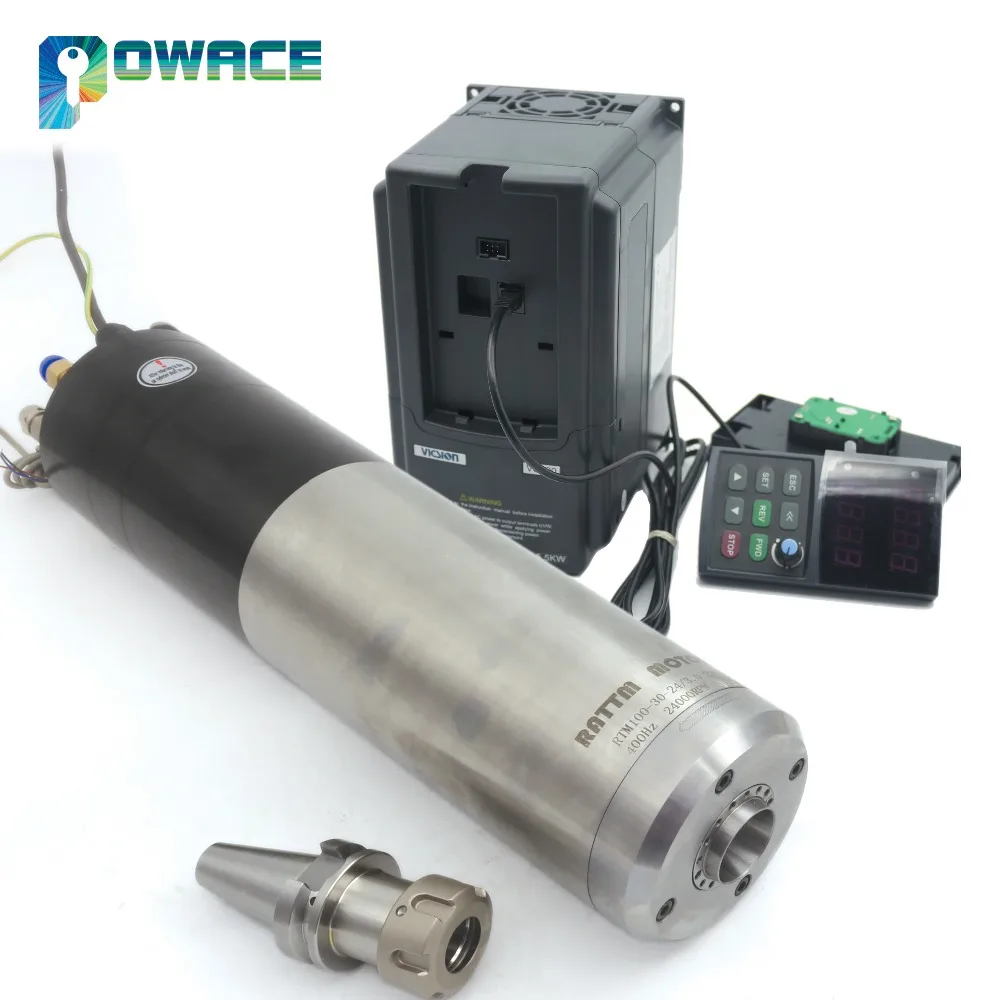

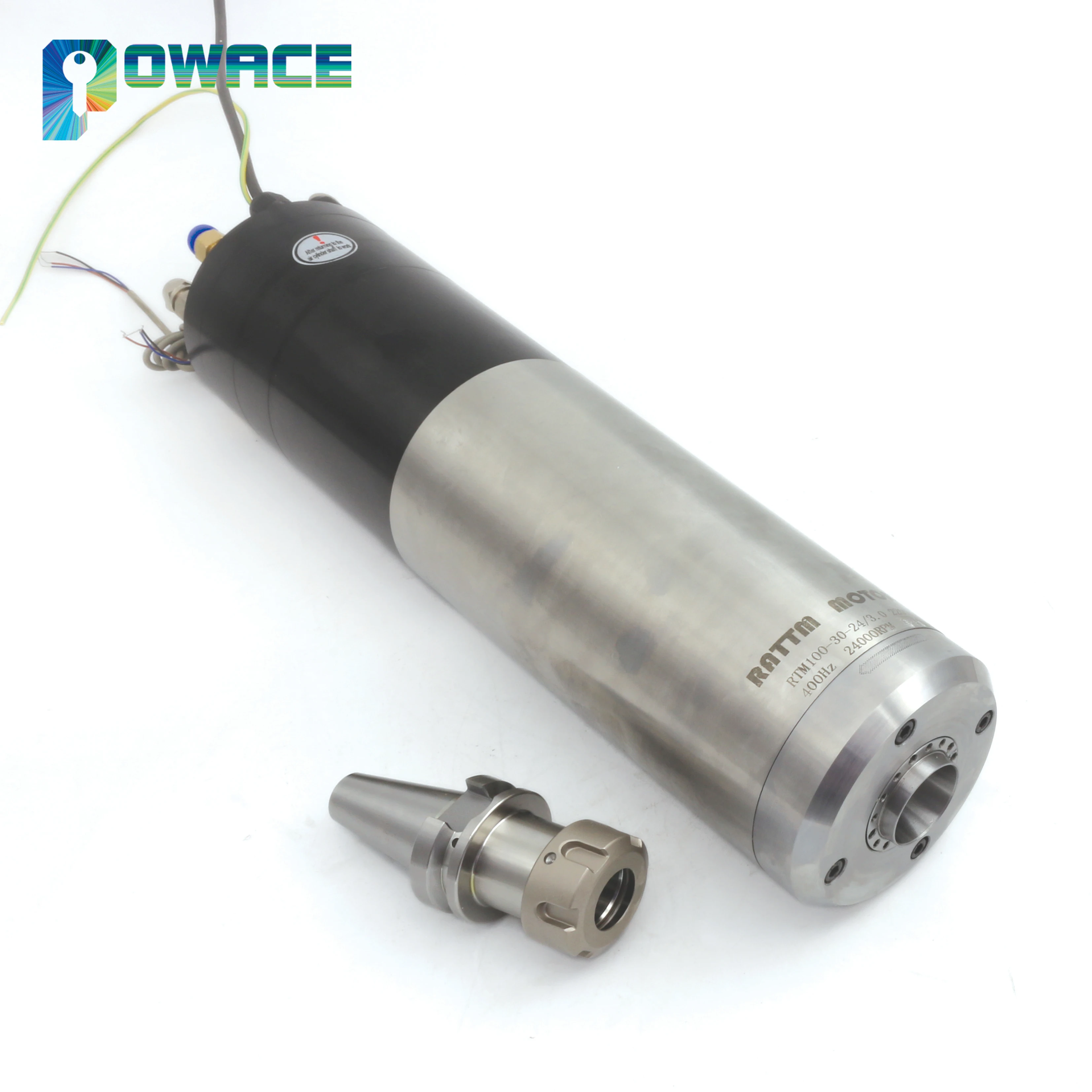

1x3KW УВДС водяным охлаждением двигателя шпинделя380 V8A BT30 24000 об/мин 100 мм диаметрRTM100-30-24Z/3,0 модель 1x3,7 кВт SUNFAR брендовый инвертор 1x BT30 держатель инструмента BT30-ER25 по умолчанию

[Корабль ЕС] 3 кВт 380 В Электродвигатель привода шпинделя АТС BT30 24Z+ 3.7KW SUNFAR бренд инвертор и BT30 держатель инструмента для фрезерного станка с ЧПУ

Шпинделя модель	RTM100-30-24Z/3,0 380 V	Напряжение	380 V
Номинальная частота вращения	15000 об/мин	Максимальная скорость	24000 об/мин
Номинальная частота	250 Гц	Максимальная частота	400 Гц
Электрический ток	6.8A	Двигатель уровня	Уровень 2
Номинальная мощность	3.0KW (S1)	Пиковая мощность	4.2KW (S6)
Номинальный крутящий момент	1.9Nm	Максимальный крутящий момент	2.6Nm

Технические параметры
Шпиндель выдувания пыли/уплотнение давления газа (МПа)	0,2-0,25
Шпиндель газовое уплотнение поток газа (Л/мин)	65±10 (при работе)
Охлаждающей воды высокого давления(МПа)	При заказе на сумму> = 0,25
Поток охлаждающей воды(Л/мин)	При заказе на сумму> = 2,5
Температура охлаждающей воды (град.)	24-28
Шпиндель статического импульса (& микро; м)	<= Комплект из 3 предметов
Шпинделя вибрации(Мм/с)	<= 0,8
Диаметр шпинделя(Мм)	Dia100 (0/-0,022)
Обмотки двигателяДавление тест(В/м)	1500 В/1 минута Испытание на Выдерживаемое Напряжение
Инструмент Интерфейс	BT30

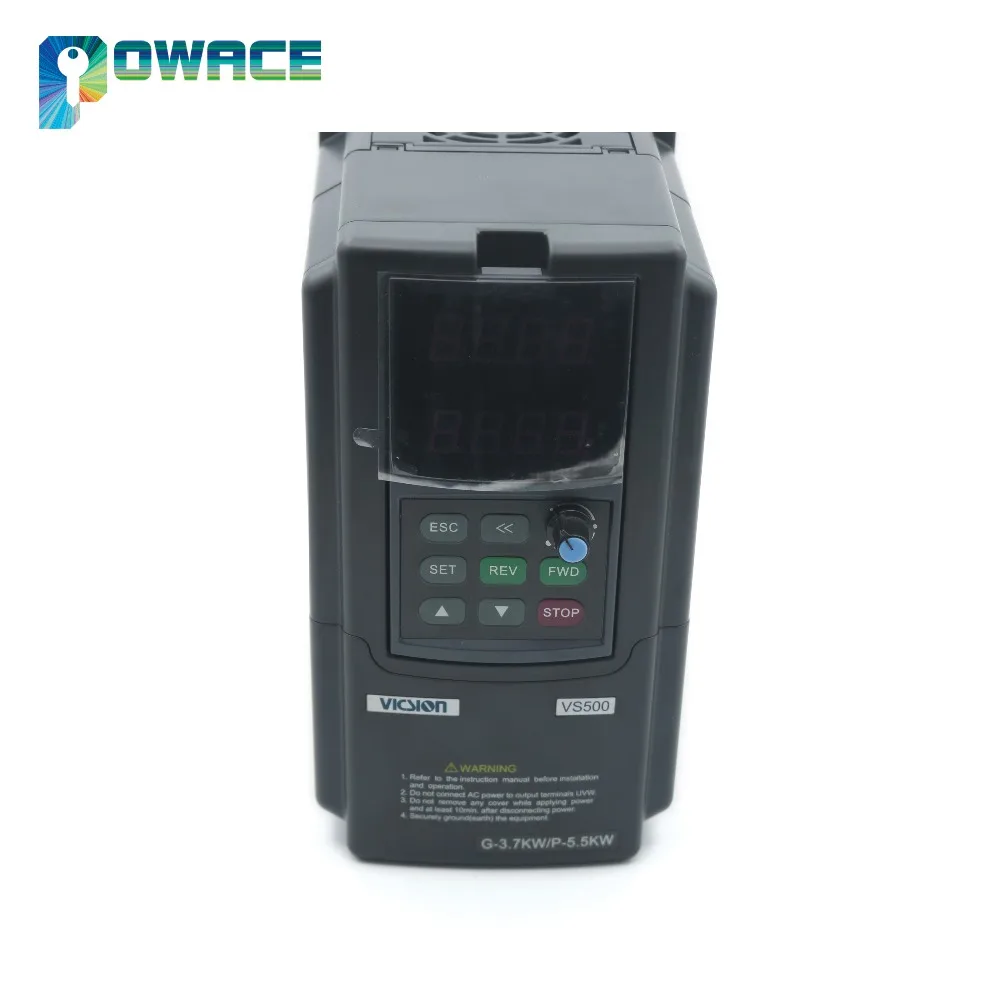

Инвертор Технические характеристики	380 кВт (в)
Применимость	Для литья, алюминия, стекла и т. Д., и другой обработки

Шпинделя установки объяснение

1)Циркуляционное охлаждение Системы Описание

Система должна гарантировать, что температура охлаждающей воды шпинделя подачи составляет от 24 до 28 градусов. Обычно устанавливая переключатель потока в обратной трубе системы охлаждения, для обеспечения подачи шпинделя охлаждающей воды. Требования к охлаждающей воде: мы рекомендуем использовать дистиллированную воду, в то время как Feinuokesi (Fenix) защитный агент F1 (используя шкалу 1: 200), температура охлаждающей жидкости 26deg±2deg, вход, температура выходной трубы не должна превышать 5 градусов. допускается до тех пор, пока другой Мониторинг может обеспечить более полное охлаждение шпинделя.

2) контроль герметизации воздуха

Для предотвращения попадания воды или примесей во внутренний шпиндель, шпиндель будет иметь газовое уплотнительное устройство, газовое уплотнительное устройство должно быть начато с машины одновременно. И нужно пройти многоступенчатую фильтрацию.

3) требования к качеству сжатого газа

Требования к качеству газа, который используется в газовых уплотнениях:

Содержание масла: <0,01 мг/м3

Твердые частицы: <5 & микро; М

Точка росы давления: <7.5deg (0.7MPa)

4) инструкции по запуску

Только Все мониторинг выдает никаких сбоев рабочих сигналов, в то же время, все устройства безопасности были установлены и работают правильно, затем позволяют начать шпиндель.

Примечание: новый или шпиндель, который не используется в течение длительного времени, должен работать медленно. сначала Начните Запуск шпинделя на полчаса, как 25% максимальной скорости, затем Увеличьте до 50% максимальной скорости, чтобы работать 15 минут, наконец, увеличьте до максимальной скорости. необходимо проверить температуру шпинделя во время всего процесса, Шпиндель будет горячей, но не горячей рукой, если шпиндель становится горячим, пожалуйста, остановите работу и свяжитесь с нашим отделом обслуживания клиентов.
