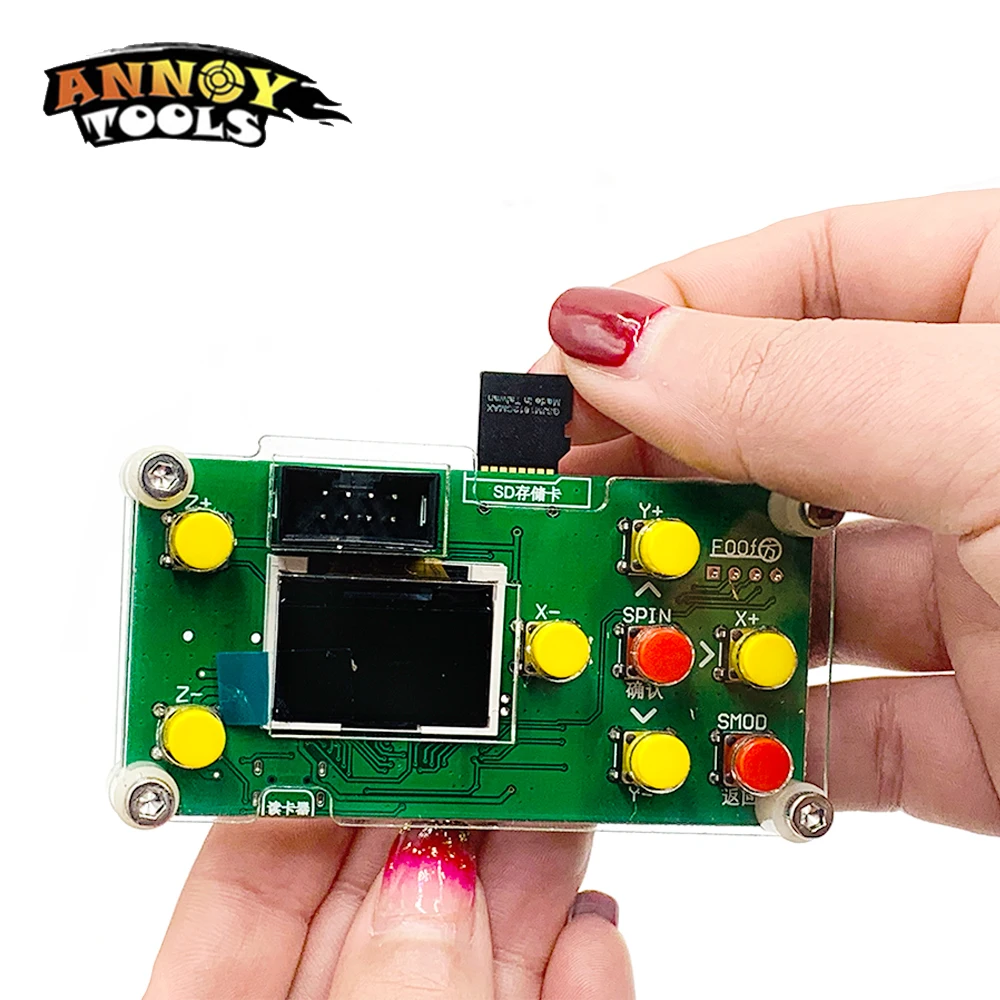

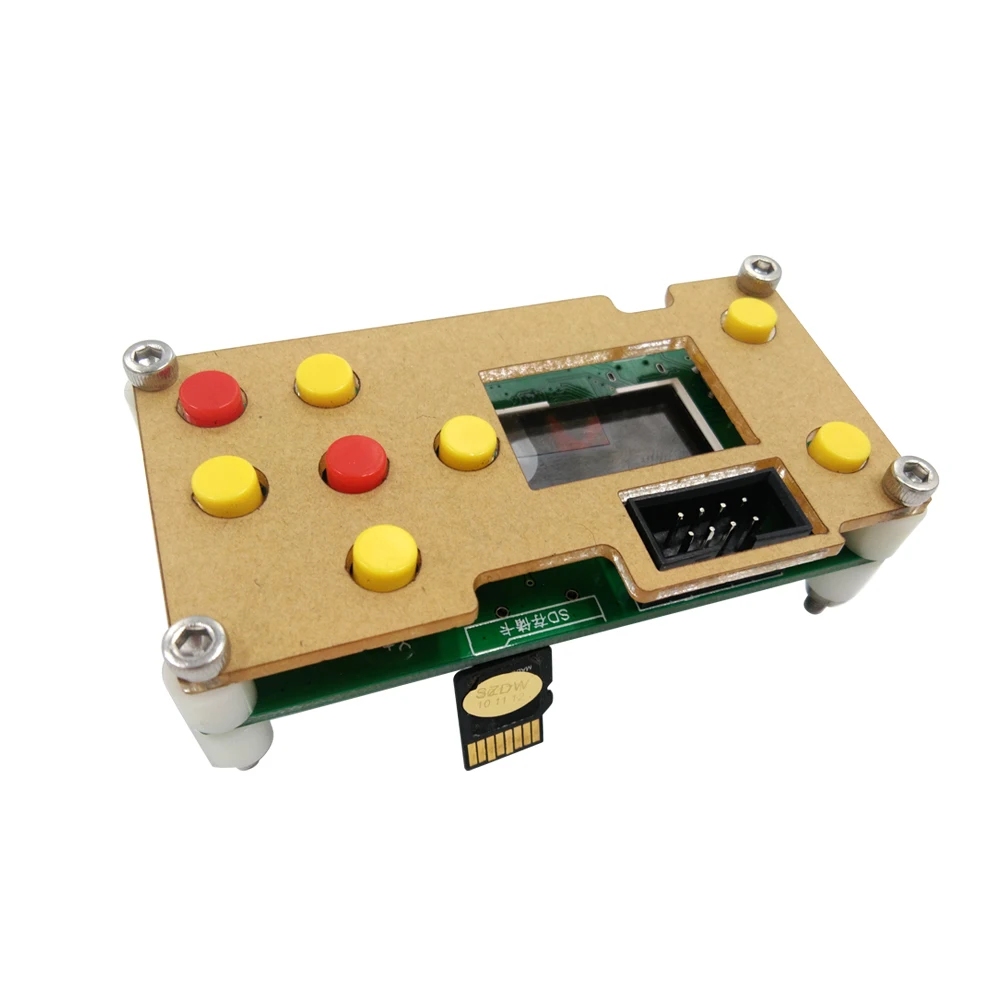

ANNOYTOOLS Новый GRBL автономный рабочий контроллер для гравировального станка по дереву
Функция:
1. Ручное управление: вручную Отрегулируйте расположение оси X, Y, Z в качестве точки гравировки, вручную открыть или закрыть шпиндель, manully открыть или закрыть Вентилятор охлаждения
2. Гравировка файла: после выключенного контроллера сохранить файл, он может подключить панель управления GRBL и процесс гравировки, нет необходимости подключать ПК компьютер
3. Сохранить файл: после выключенного контроллера подключения ПК, он будет распознан как USB, устройство хранения большой емкости, может получить доступ к файлу гравировки напрямую.
Домашняя страница
SD показывает, что это состояние sd-карты, включите блок питания после вставки sd-карты, в противном случае, он не будет работать. Емкость sd-карты 4G может быть распознана.
Нажмите кнопку X-или X + для переключения
Управления: Нажмите кнопку подтверждения, чтобы получить доступ к странице Управления вручную
Файл: Нажмите кнопку подтверждения для доступа к странице файла
Набор: Нажмите кнопку подтверждения для доступа к странице настройки
Ручного управления страница:
На выключенном контроллере кнопки контролируют соответствующие действия.
SPN контролирует шпиндель, должен нажимать вращение.
Вентилятор управляется вентилятором, должен нажимать SMOD.
Примечание: для выхода из этой страницы нажмите кнопку назад. После выхода сохраните текущее положение как отправную точку гравировки X0Y0Z0
Файл обход страница:
Примечание: система может распознать максимум 100 доступных файлов один раз (***. TXT ***. txt ***. NC ***. nc ***. CNC
***. Cnc ***. TAP ***. tap может быть распознан), не поддерживает файлы с длинным именем.
Нажмите Y + или Y-чтобы выбрать файлы, которые должны быть выгравированы, нажмите кнопку подтверждения для доступа к странице гравировки.
Нажмите ok, чтобы начать гравировку
Если вы хотите остановить гравировку, нажмите кнопку назад, затем назад на страницу выбора файла (машина не остановится сразу, так как контроллер GRBL уже сохранил часть кода G, остановится после проведения полностью).
Страницу настроек:
Левые слова показывают расстояние движения машины каждый раз, когда вы нажимаете кнопку при условии ручного управления, нажмите Y + или Y-для выбора, по умолчанию 1 мм каждый раз.
Нажмите X-или X + для настройки переключения.
Правильные слова показывают скорость передачи данных, по умолчанию 9600
После настройки нажмите кнопку подтверждения для сохранения, затем нажмите кнопку назад для выхода из страницы настройки.
Примечание: параметры настройки не могут быть сохранены при условии отключения электричества, это будет значение по умолчанию при включении в следующий раз.
Характеристики
- Бренд
- annoytools
- Номер модели
- GRBL
