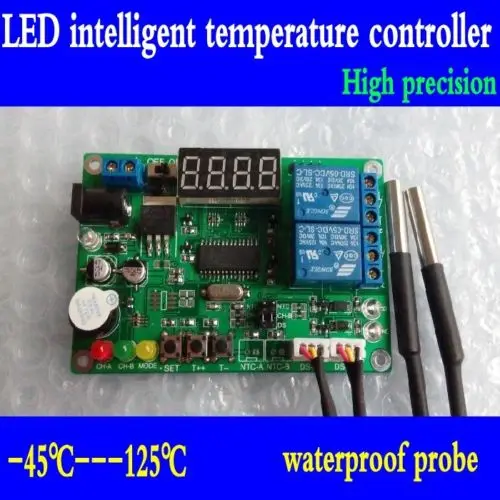

Высокоточный цифровой дисплей интеллектуальный регулятор температуры с 2 зондами

Описание

Функция

Высокоточный цифровой дисплей интеллектуальный контроллер температуры, в основном используется в циркуляции горячей воды, обратном управлении системой воды и других случаях. Цифровая трубка в режиме реального времени высокой и низкой температуры зоны измерения температуры точки значение температуры. Благодаря высокой и низкой температуры разницу между температурой и заданной температуры значение, при этом нижний предел разница температур для того чтобы контролировать релейный выход, воплотить в жизнь в холод, термоциклическая, повышение тепловой эффективности. Работа и управления блоком питания используются для изоляции блока питания, и колебания напряжения платы управления предотвращается от запуска и остановки большой мощности оборудования.

Описание работы

Два режима работы этого продукта интеграции: один режим работы и два способа работы.
Один из способов рабочий режим: в тех случаях, когда DS-A температуры минус DS-B температура больше, чем набор разница температур, защиты от замыкания на землю действий, вы можете начать релейное сопутствующее оборудование. В тех случаях, когда разница температуры составляет менее предустановленную температурную разницу возвратная разница, защиты от замыкания на землю отключен, и сопутствующее оборудование перестанет работать. DS-B больше DS-A, реле не двигается.
Двухстороннее рабочий режим: только в том случае, если абсолютная величина из-за различий между двумя датчик температуры выше, чем в заданной температуры разницы, защиты от замыкания на землю действий, вы можете начать релейное сопутствующее оборудование. В тех случаях, когда разница температуры составляет менее предустановленную температурную разницу возвратная разница, защиты от замыкания на землю отключен, и сопутствующее оборудование перестанет работать.
Пример 1: солнечный циркуляционный горячей воды, высокая температура зонд из нержавеющей стали-низкий температурный зонд> 5,0 градусов, реле, разницу назад к 4,5 градусов реле выключено. Низкий температурный зонд больше, чем высокая температура зонд, и реле не двигаться.
Набор разница температур 5.0C, разница в возврате установлена в 0,5 градусов, режим работы установлен на PP 1.
Пример 1: цикл конвекции воздуха, разница между двумя зонды> 3,0 градусов, реле, разницу назад к 2,7 градусов реле выключено. Низкая температура
Установите разницу температуры 3.0C, разница возврата установлена до 0,3 градусов, рабочий режим установлен до PP 2.

Технический параметр

1.На основе сравнения температурную разницу между двумя температурными точками температуры при высокой температуре и низкой температуре, эксплуатация водяного насоса:

1) разница температур = высокая температура значения низкое температурное значение.

2 режима работы: высокая температура-низкая температура> заданной температуры, откройте выход, высокая температура-низкая температура <заданной температуры-температура обратного потока, для остановки выхода.

2 ботинок автоматически обнаруживает количество датчиков, без разъем датчика или просто подключить зонд, сигнализационный демонстрационный 0000 индикатор светильник.

3 постоянной памяти: после того, как мощность отрезается снова на последний набор параметров и Бег состояние в эксплуатацию.

Температура контроллер таблицу параметров

Высокоточный цифровой дисплей интеллектуальный регулятор температуры с 2 зондами

Примечание: изначально два реле дизайн, правом нижнем углу четыре белый терминал-это все, что вы сварки, но и привести к тому, что многие покупатели должны сами неправильно, поэтому во избежание покупатели выбирают неправильную линию, в настоящее время мы только сварки защиты от замыкания на землю белый терминал, полностью возможно в наличии, Пожалуйста, большинство покупателей отремонтированы, чтобы купить. Новые фотографии не пришли и загружены.

Описание подключения:Блок питания по бокам: синий американская классификация проводов 2р терминал + является позитивной,-это негатив, вы можете напрямую использовать источник питания постоянного тока. Подключите силовую линию через трубу, плоский правый конец можно использовать для набора номера.

Выход терминал: с помощью реле Выход, Выход интерфейс представляет собой график этикетка: середина-это общий конец график соединение нормально закрытый, другой конец часто открыт.

Процесс загрузки

Подключенный к источнику питания и оборудованию, вы можете электропитание (5-24 в)

Ботинки датчик обнаружения вставки

Зонд, общий вес которых не превышает 2, экран дисплея показывает 0000 и с LED1, LED2, LED3 мигать.

Два зонда вставляются, контроллер автоматически читает сохраненные параметры

Затем показать предустановленную температурную разницу, желтый светодиодный мигает 3 раза (режим).

Затем автоматически войдите в режим работы

Двусторонняя температура показывает знаки и световые индикаторы для использования.

Реле действия со звуком и сигналом на светильник.

Настройка параметров метод

Пресс кнопка подтверждения ввода, Желтый свет мигает, дисплей комплект перепада температур, согласно T-T + +, чтобы установить требуемые перепада температур. Шаблоны отображения, такие как 7.1C

Нажмите кнопку SET еще раз,Цвет: желтыйНачните мигать, настройки дисплея для установки разницы температуры, в соответствии с T -- T + + для установки разницы температуры. Дисплей шаблонов, таких как H 1,2

Нажмите кнопку SET еще раз,ЗеленыйНачните мигать, настройки дисплея работают в режиме, в соответствии с T -- T + + для установки модели. Дисплей шаблонов, таких как PP 2. PP 1 от имени в одну сторону рабочий режим, PP 2 представителя двухсторонний режим работы.

Нажмите кнопку SET для повторного выхода из настройки,Светодиодный рубашки с длинным рукавом, с указанием фактического измерения температуры, на этот раз система автоматически сохраняет настройки параметров, начали начинать работать.

Специальное примечание:В комплект одежды из футболки + +, T-кнопки настройки, 4S без каких-либо ключевых действий, система автоматически сохраняет текущее настройки параметров, и затем показать измерение температуры и войти в режим работы. Нажмите кнопку, клавиша автоматически увеличивается.
