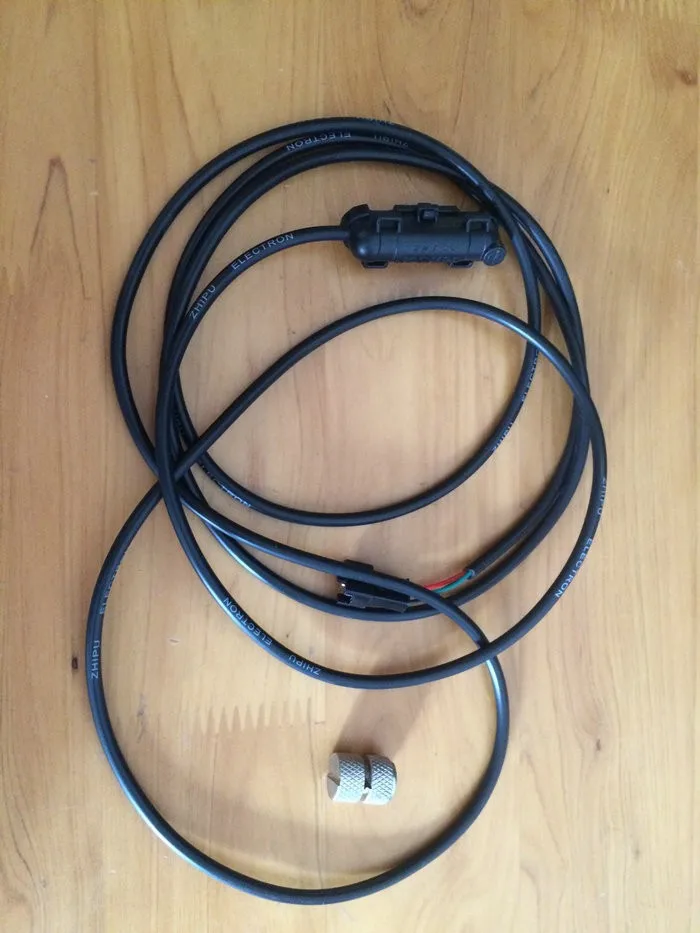

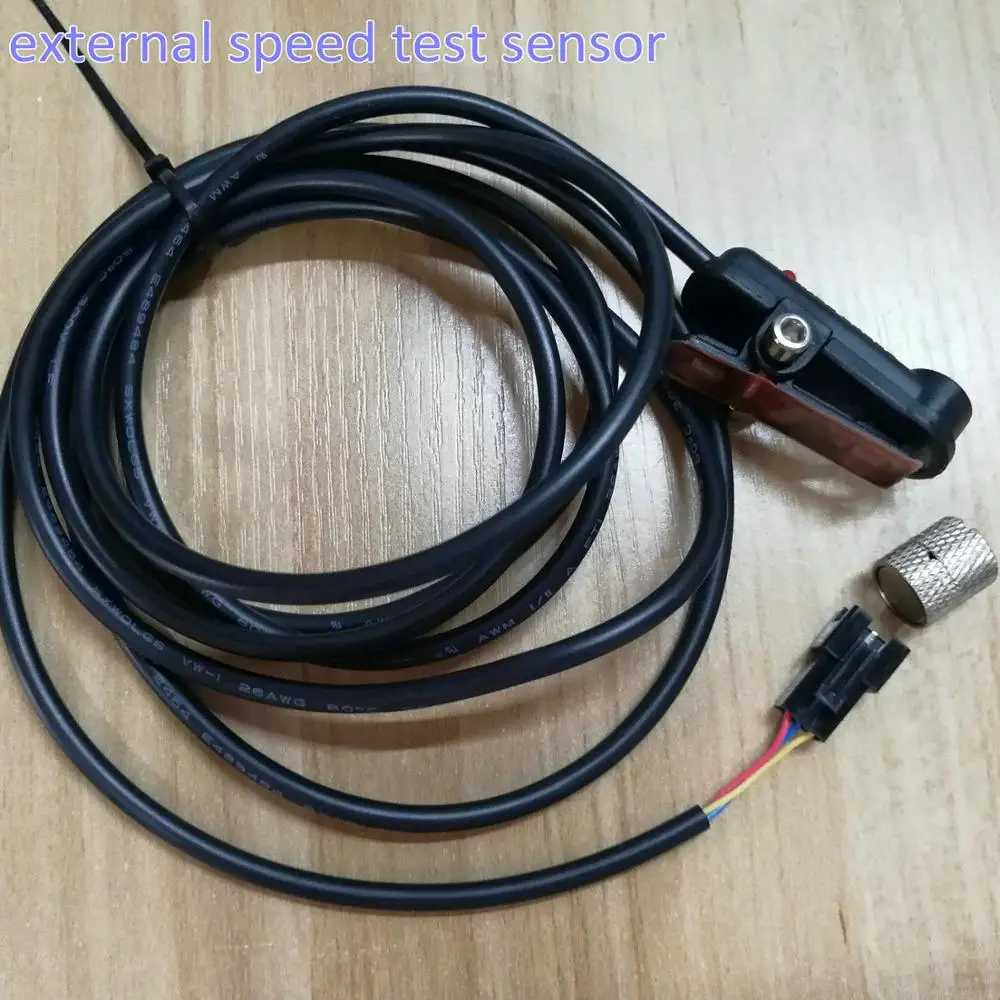

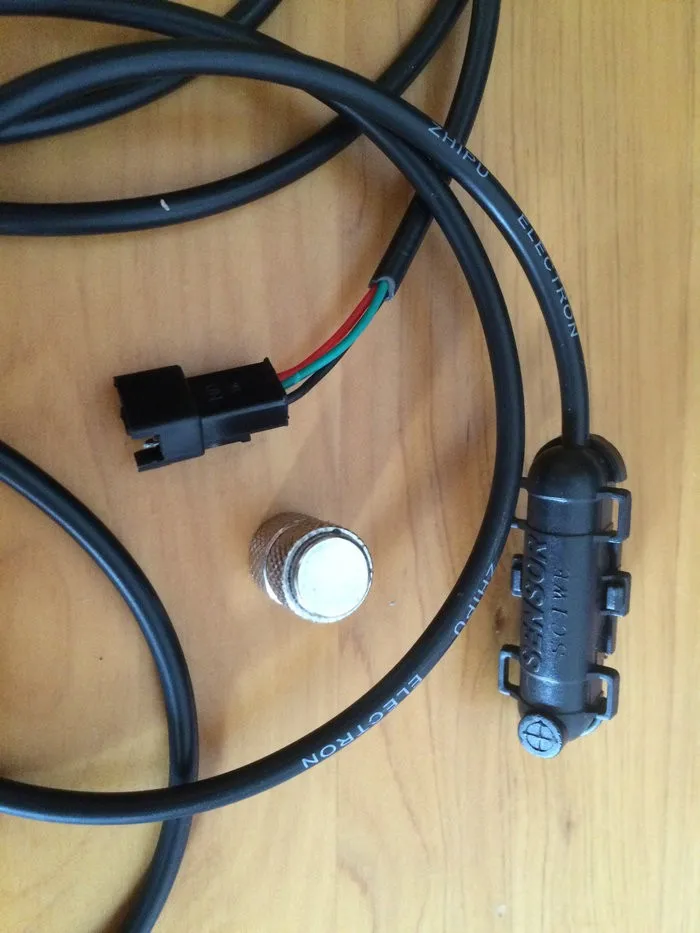

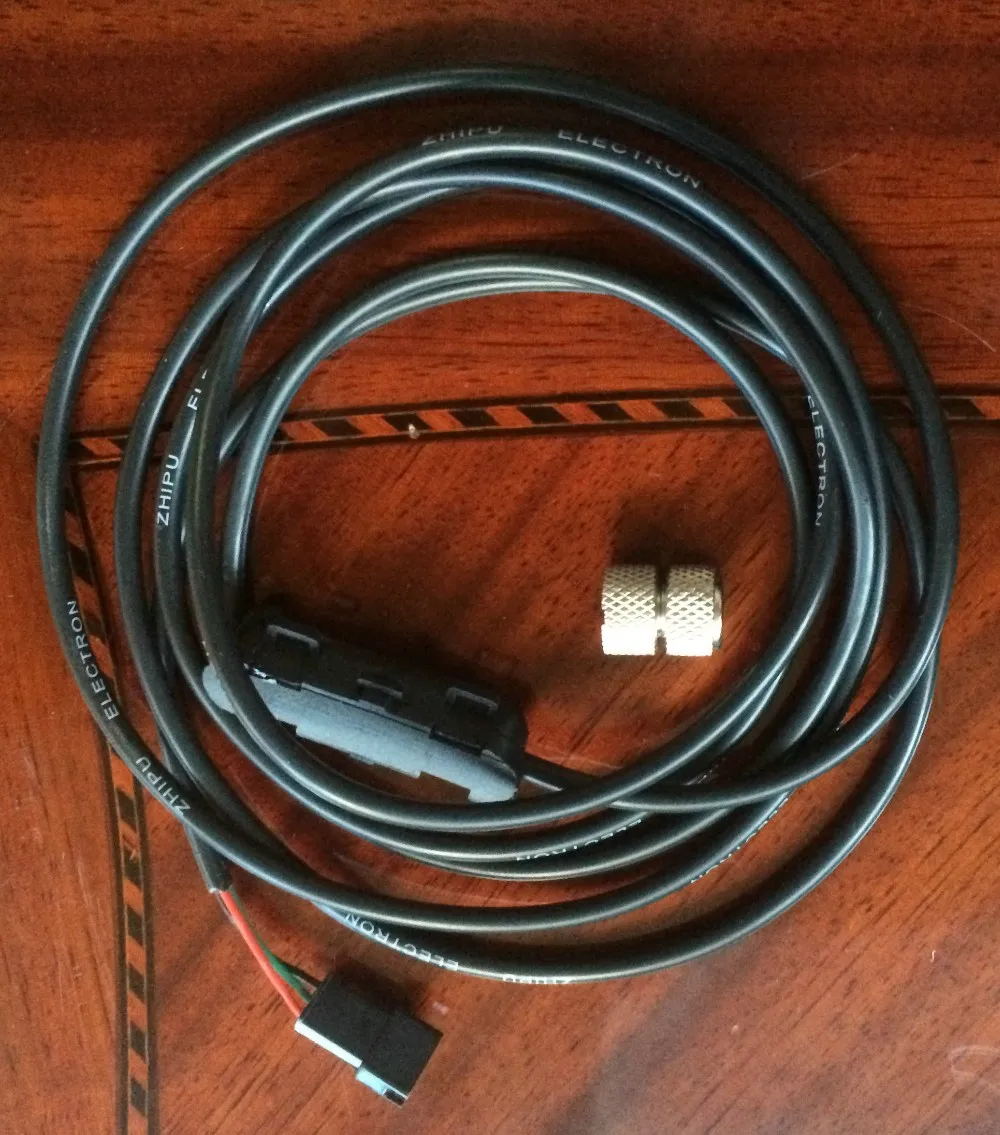

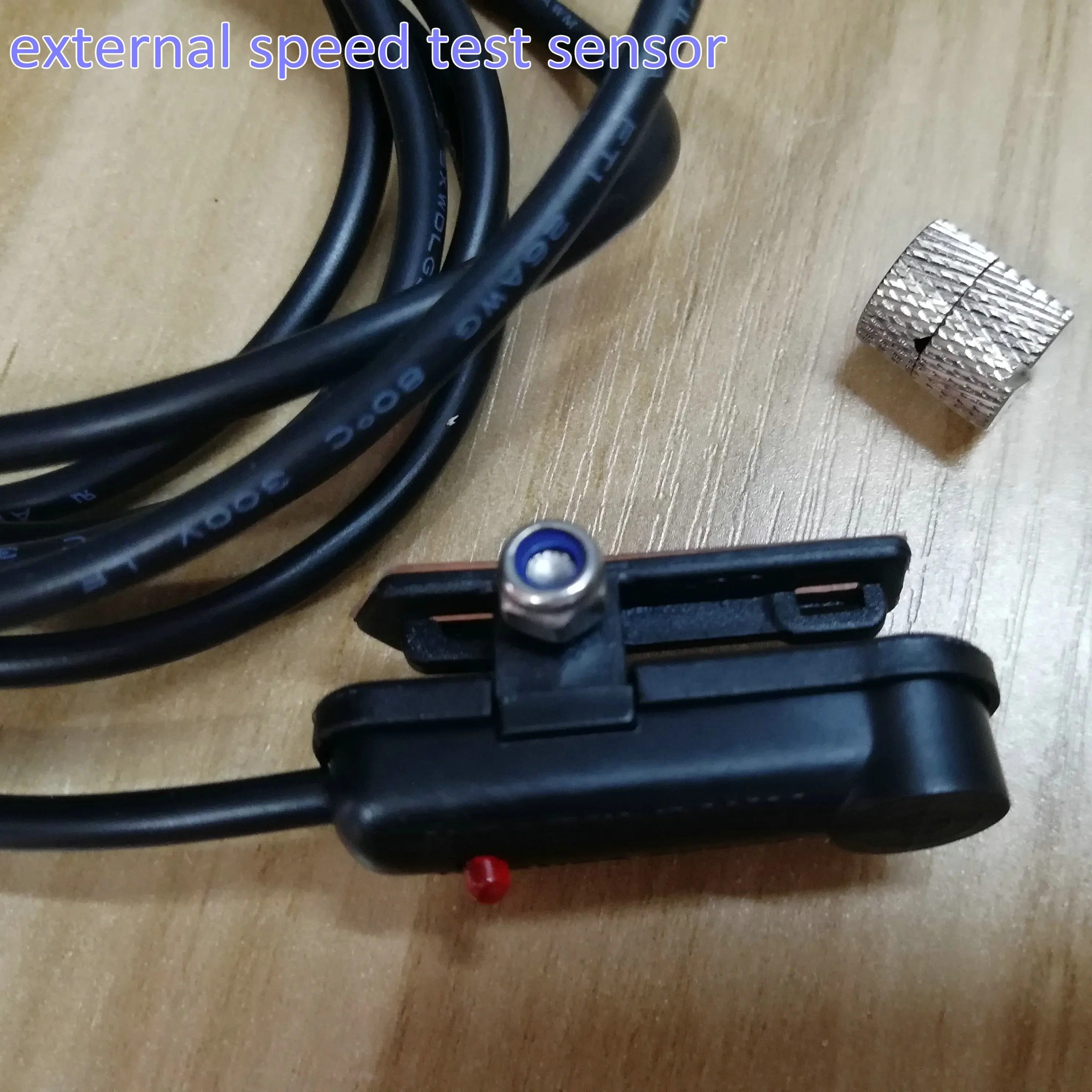

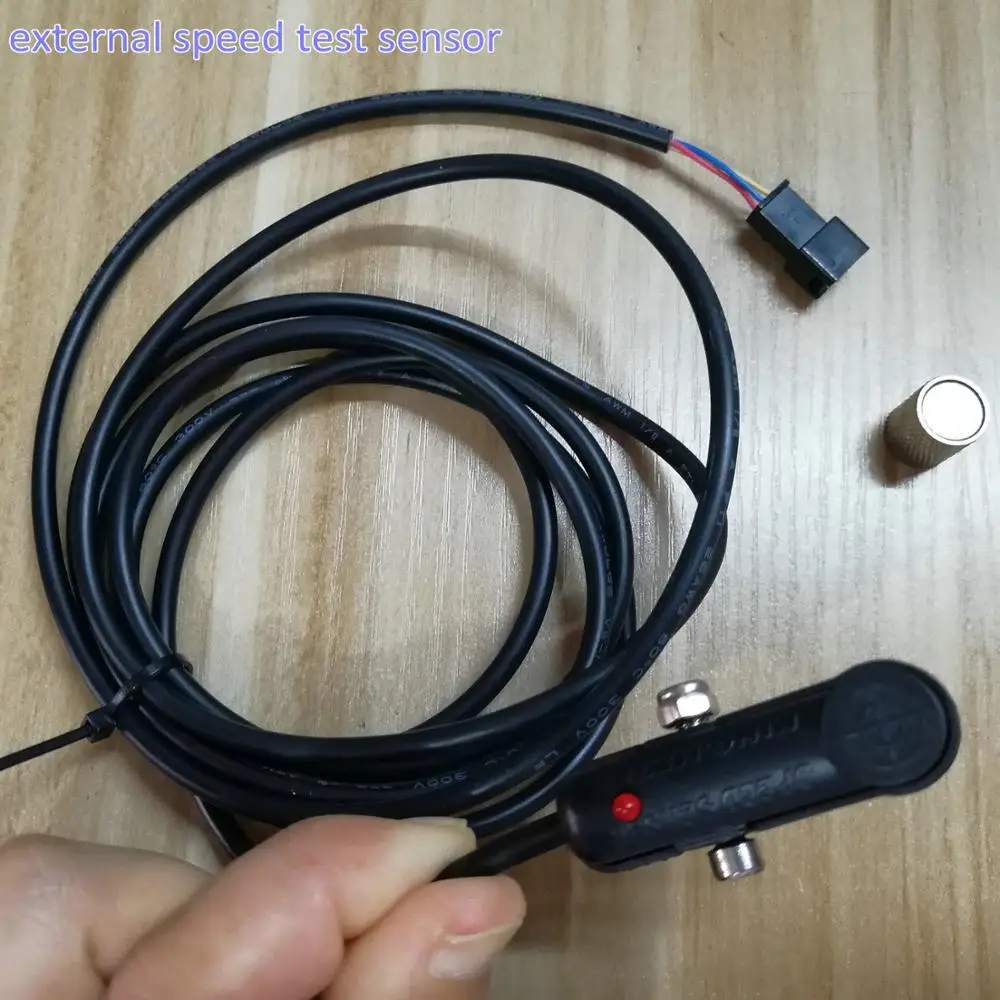

Внешний датчик скорости Холла для контроллера электрического велосипеда скутера mtb педали скутера конверсионные части скорости тестирование Холла Датчик

Описание

Внешний датчик скорости Холла для контроллера электрического велосипеда скутера mtb педали скутера конверсионные части скорости тестирование Холла Датчик

Это конверсионные части для электрического велосипеда, скутера и трехколесного велосипеда и так далее

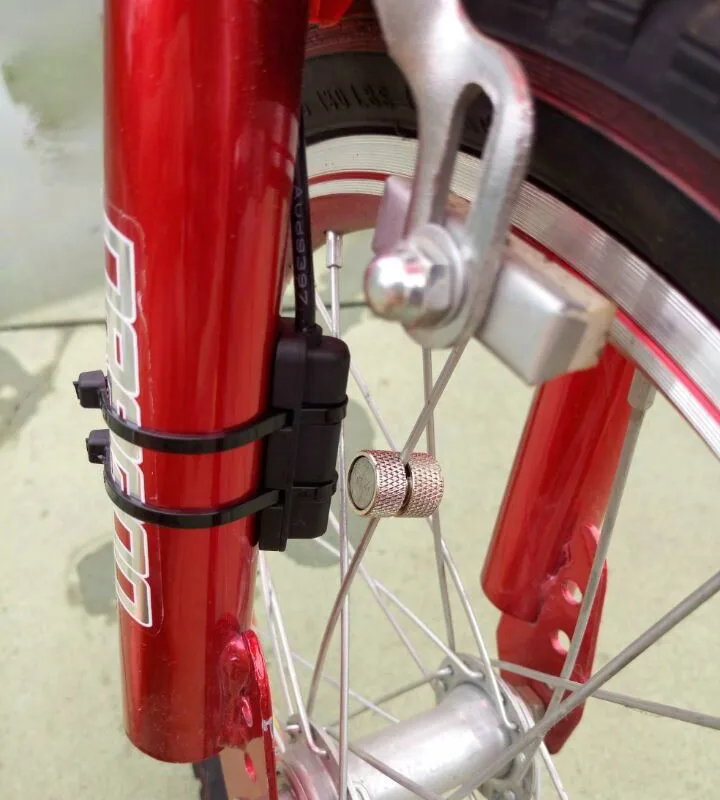

Видеть установить положение

Пластиковая часть на вилке, магнитная головка на спицах.

Если ваш мотор-редуктор

И дисплей не показывает скорость и одометр при круизе или катании вы можете выбрать этот.

Красный -- + 5 v

Желтый/черный -- отрицательный

Синий/зеленый-сигнал Холла

Он используется для обеспечения сигнала выборки для ЖК-дисплея/светодиодного дисплея электрического велосипеда, так что дисплей может проверить скорость велосипеда. Пока велосипед движется, дисплей может указывать скорость, особенно когда вы используете мотор-редуктор, и мотор принимает сигнал датчика Холла,

<Редукторный двигатель наиболее часто используется в электромобиле, но при скольжении мотор не будет вращаться, (так что нет сопротивления при езде). Тогда в зале также не будет никаких действий, поэтому дисплей не будет указывать скорость или 0, так как нет сигнала,>

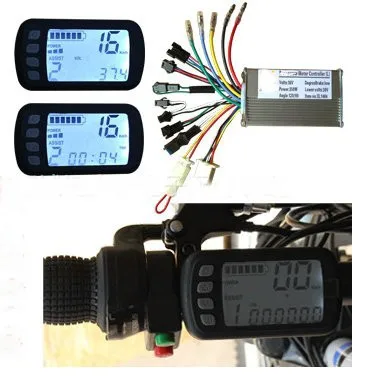

Если вы покупаете наш контроллер и дисплей по этой ссылке и ваш мотор

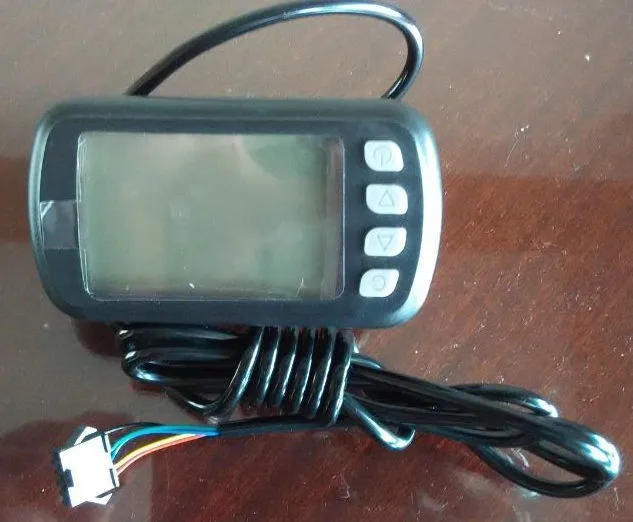

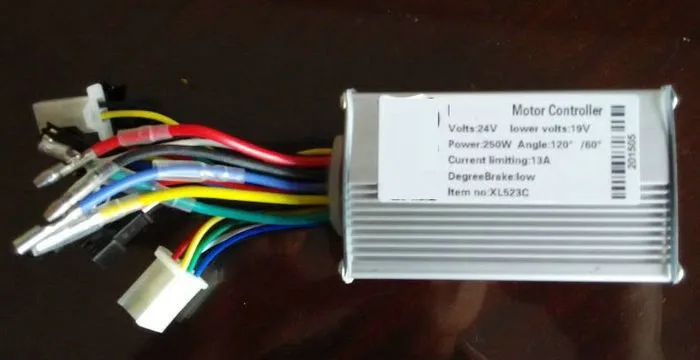

ТакойКонтроллер и дисплей

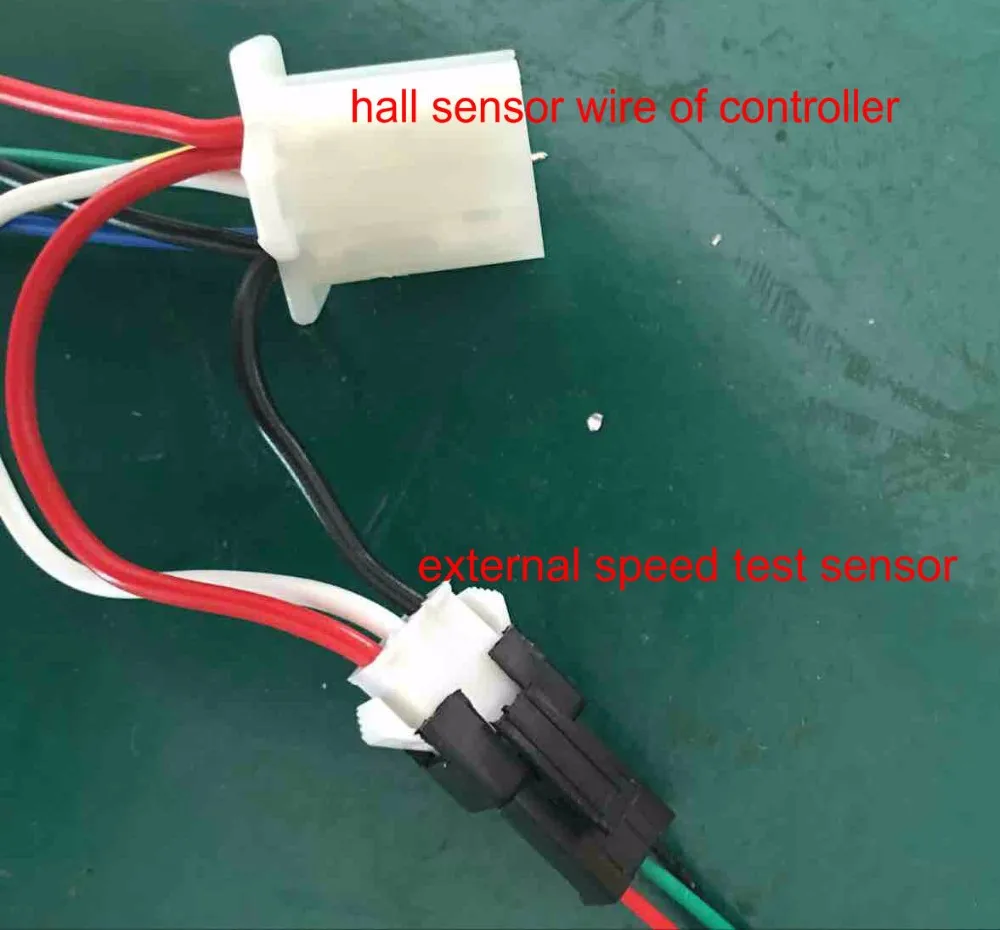

Проводка выглядит подобным образом

Сделайте 3 провода и разъем-красный белый и черный-от контроллера, и Подключите этот датчик, и должен установить дисплей P3 в нуль

(Наш контроллер имеет датчик холла, как это, если ваш отличается, пожалуйста, выберите правильный провод)

1. Красный --- + 5 В

2. Белый-внешний тест скорости

3. Черный заземляющий провод

4. Желтый -- зал A

5. Зеленый -- зал B

6. Синий-зал C)

Если ваш мотор имеет внутренний датчик скорости, Просто проводите Внутренний провод теста скорости с внешним проводом теста скорости нашего контроллера, он будет работать samely,
