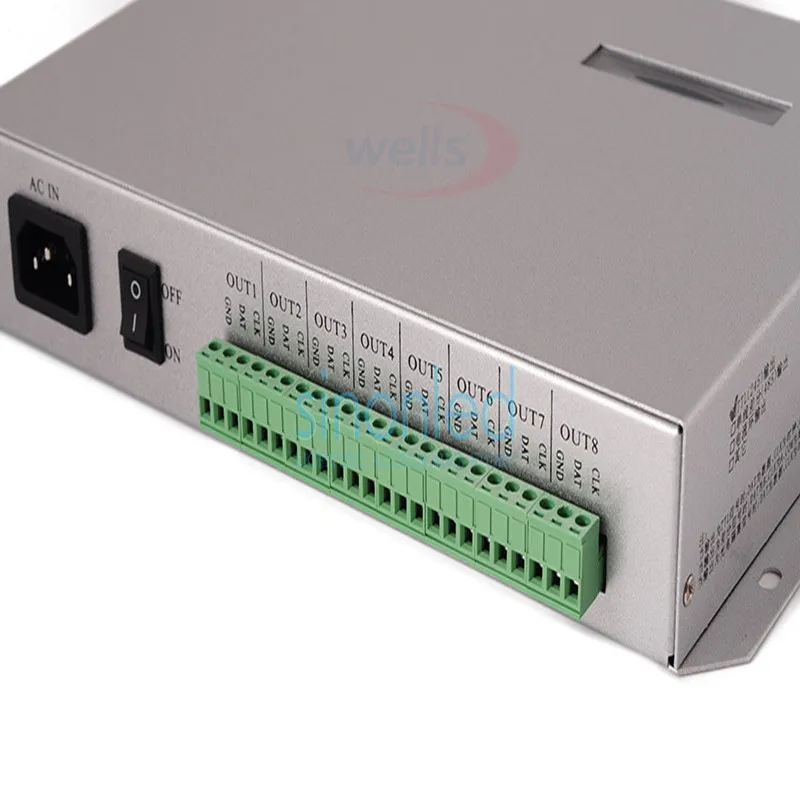

T-300K T300K SD карты онлайн через RGB контроллер Полноцветный светодиодный пиксель модуль контроллера 8 портов 8192 пикселей ws2811 ws2801

Описание

T-300k Системы Особенности

32-256 уровень серого, поддержка гамма-коррекции программного обеспечения. Поддерживает правила и специальную ручку. 8 порты вывода, один порт может поддерживать 512-1024 пикселей лампы. Он-лайн (также может sd-карта) управление, автономный контроль может быть несколькими контроллерами, используемыми в комбинации, содержимое программы линейного управления, хранящейся в sd-карте. Совместимость с однолинейными или двухлинейными чипами. Если контроллер на расстояние лампы может выбрать светоэлектрическую изолированную передачу и на несколько расстояний до 200-300 м

Примечание: T-300 K контроллер в автономном режиме, каждый контроллер машины должен поставить sd-карту.

Контроллер 2012 Edition T-300K можно сочетать только с новой версией программного обеспечения LedEdit2012. Использование старого программного обеспечения не поддерживает новую версию контроллера, новая версия контроллера была напечатана китайским знаком.

Поддержка чипов:

Поддержка чипов:	Код программного обеспечения и Тип контроллера	Лампы/(макс.)	Обратите внимание
LPD6803, D705, 1101,6909, 6912	T-300K-6803	8192	32 класс серого цвета Уровень
LPD8806, LPD8809	T-300K-8806	4096/8192
TM1803, TM1804, TM1809, TM1812	T-300K-TM	4096/8192	TM1804 & TM1809 разделить на высокой скорости и низкой скорости
TM1903, TM1904, TM1909, TM1912	T-300K-TM19	4096/8192
UCS6909, UCS6912, UCS7009, UCS5903	T-300K-UCS32	8192
UCS1903, UCS1909, UCS1912	T-300K-UCS256	4096/8192	Делится на высокую скорость и низкую скорость
UCS3903	T-300K-UCS1024	4096/8192
DMX512	T-300K-DMX	1360/4096	Совместим со стандартными DMX512
WS2801, WS2803	T-300K-WS	4096/8192
WS2811	T-300K-WS2811	4096/8192	Делится на высокую скорость и низкую скорость
DS189	T-300K-DS189	4096/8192
TLS3001, TLS3002, TLS3008	T-300K-TLS	4096/8192
P9813	T-300K-P9813	4096/8192
SM16715	T-300K-SM16715	4096/8192	Делится на высокую скорость и низкую скорость
SM16716	T-300K-SM16716	4096/8192
BS0901, BS0902	T-300K-0901	4096/8192
BS0815	T-300K-0815	4096/8192

Примечание: Если чип 256 класса уровень серого и Однолинейный IC выбрать. При выборе программирования высокоскоростной режим и один интерфейс контролирует 1024 ламп скорость воспроизведения может достигать 30 кадров/с. Двухлинейный IC или Однолинейный IC с низкой скоростью, один интерфейс контролирует 512 ламп, скорость воспроизведения может достигать 30 кадров/с.

4, значение флага

TTL сигнал (245 сигнал):

Питания от сети переменного тока	Обмен 220 V блок питания	COM(Общий порт)	GND (заземляющий провод)
Мощность	Мощность светодиодный потолочный светильник	DAT	Сигнал
Статус	Индикатор состояния	CLK	Часы линии
SD карта	Слот для карты SD

Примечание:Согласно выходу TTL сигнал, Заземление контроллера должно быть подключено к заземлению лампы.
