DC 24V 500W Матовый контроллер электрический дроссель скутера Twist Grips power display Set

Описание

Параметры
Матовый контроллер:

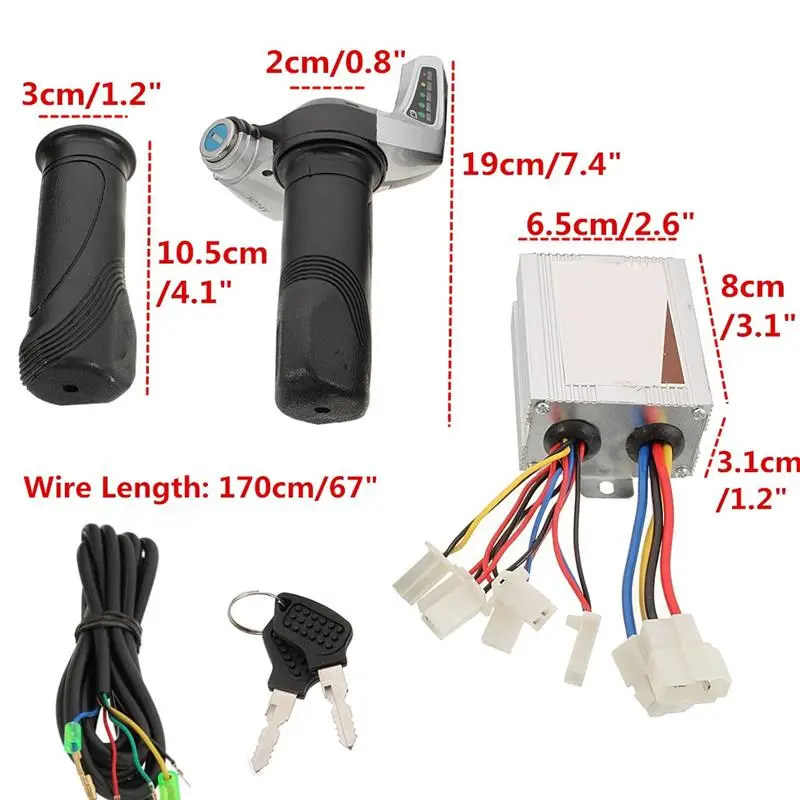

Размер: (длина х ширина) 8 см х 6,5 см/3,1 "х 2,6"
Контроллер мотора для электрического велосипеда и скутера
Номинальное напряжение: 24 В постоянного тока
Предельный ток: 28A
Мощность: 500 вт
Подходящий двигатель: щеточный двигатель постоянного тока
Защита под напряжением: 20 в
Дроссельной заслонки
Размер: (длина х диаметр) 10 см х 2 см/3,9 "х 0,8"
Электрический велосипед скутер твист дроссельный ускоритель с дисплеем питания, 5Led индикатор батареи.
Дроссельная заслонка работает напряжение: DC5V
Сигнал регулировки скорости: 0,8 в ~ 4,3 в
Напряжение дисплея питания: 24 в постоянного тока
Мощность дисплей:
Нормальный: 23 в выше, 3 светодиода зеленого цвета
Пол: 23 V ~ 20 V, желтый светодиод
Пустой: 20 в или менее, красный светодиод
Угол поворота: 0 ° ~ 70 °
Рабочая температура:-20 ℃ ~ + 50 ℃
Подходит для стандартных ручек 7/8 дюйма (22,2 мм)

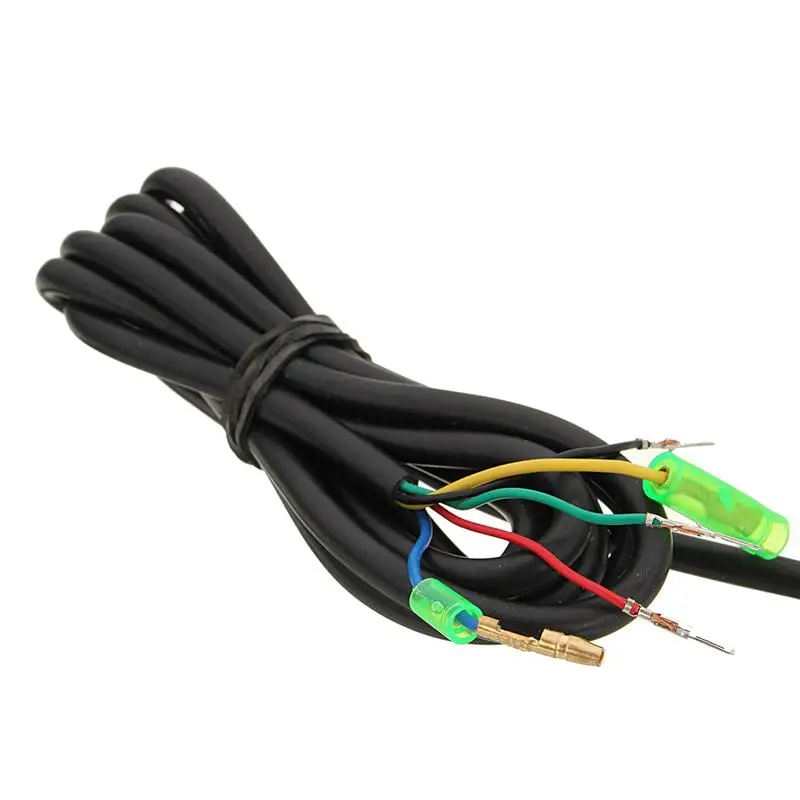

Длина кабеля составляет приблизительно 59 дюймов (1,5 м)
Кол-во: 2 шт. (1 поворотная рукоятка дроссельной заслонки и 1 обычная рукоятка (подходящая рукоятка большого пальца)
Контроллер провода Интерфейс высокой четкости
Батарея: толстый черный (отрицательная мощность)/толстый красный (положительная мощность)
Мотор: толстый желтый (мотор отрицательный)/толстый синий (мотор положительный)
Переключатель зажигания: тонкий красный (VCC)/тонкий синий
Индикатор: тонкий красный (индикатор выходной мощности)/тонкий черный (индикатор отрицательный)
Тормоз: тонкий желтый (сигнал тормоза)/тонкий черный (отрицательная мощность)
Регулятор скорости: тонкий синий (вход сигнала скорости руля)/тонкий черный (отрицательная мощность)/тонкий красный (5 в положительная мощность)
Порт зарядки: тонкий красный (входная мощность)/тонкий черный (отрицательная мощность)
Тормозной светильник: тонкий красный (положительный)/тонкий черный (отрицательный)

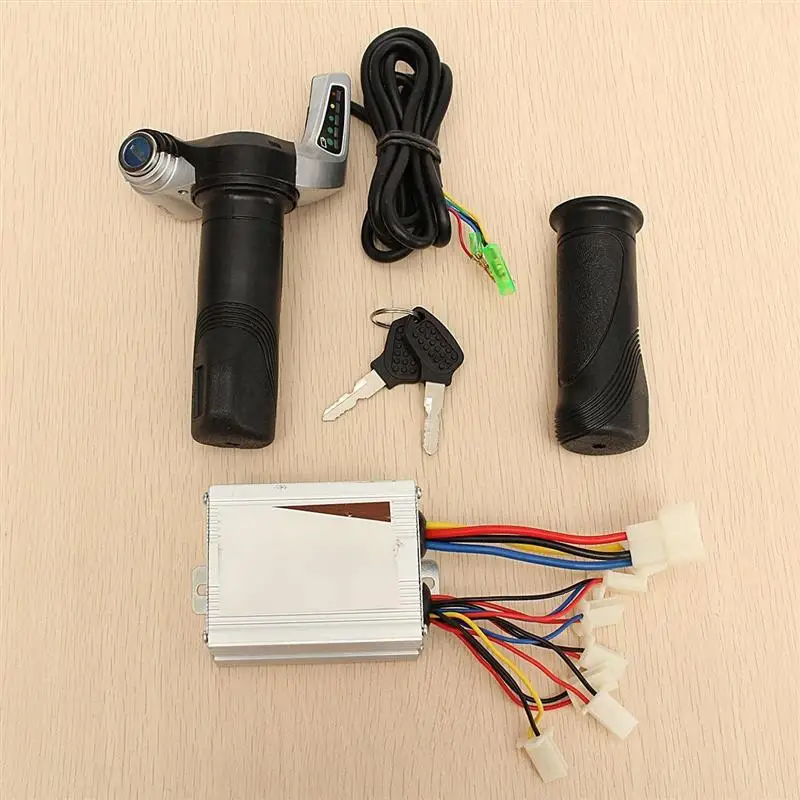

Посылка в комплекте
1 х 24 V 500 W мотор щеткой контроллер
1 х рукоятка дроссельной заслонки (с одной обычной рукояткой)

Обратите внимание
1. Замеры сделаны вручную, поэтому возможны отклонения в 1-3 см. Перед размещением заказа убедитесь, что вы не возражаете.
2. Пожалуйста, поймите, что цвет может отличаться от цвета на дисплее.

Дроссельной заслонки монтажная схема

Дроссельной заслонки	Контроллер	Описание продукта:
Красный	Подключается к	Красный	Напряжение от 4,3 до 5,0 вольт
Синий	Подключается к	Черный или желтый цвет	Заземления
Зеленый	Подключается к	Зеленый, синий или белый	Сигнал регулировки скорости (0,8-4,3 вольт)
Цвет: желтый	Подключается к	Мощность положительный	Мощность дисплей
