CE023 DC 12 В DTMF MT8870 телефон декодер голоса управление мгновенное переключение защелка таймер задержки Многофункциональное реле модуль дистанционного управления

Описание

Типичные области применения:

Домашняя система освещения

Переключатель с дистанционным управлением

Умный дом/Автоматизация дома

12 В постоянного тока светодиодный светильник

Люминесцентная лампа

Детали для 12 вольтового источника электропитания постоянного тока

Люминесцентная лампа

Автомобильная электроника

PLC

Промышленная автоматизация и контроль

Управление 4Канал AC/DC 12 VЭлектротехническое оборудование: Светодиодный/автомобильнойЭлектроника

CE023 DC 12 В DTMF MT8870 телефон декодер голоса управление мгновенное переключение защелка таймер задержки Многофункциональное реле модуль дистанционного управления

12 В постоянного тока управление реверсивным двигателем: RS360

ОбщиеЭлектротехническое оборудованиеУправление: 1-48 В постоянного тока или 85-265 В переменного тока

Все виды мотораКонтроль заднего хода: 1-48 В постоянного тока или 85-265 В переменного тока

Название продукта: CE023 DC 12 В DTMF MT8870 телефон декодер голоса управление мгновенное переключение защелка таймер задержки Многофункциональное реле модуль дистанционного управления

Посылка :(Не входит в комплектМобильные телефоны):

1 шт. DC 12 V 4-канальный dtmf-декодер релейных платов ;

1 шт. аудио провод «Папа-папа» (3,5 мм разъем);

Технические характеристики изделия:

Рабочее напряжение: 9-13 В постоянного тока (рекомендация: 12 В);

Рабочая температура:-40-+ 85 °C

Размер: 76x73x20 мм

Вес: 72 г

Максимальная грузоподъемность реле: DC 0-48 V/6A; AC 85-250 V/5A

Продукт Особенности:

4-канальное реле. DTMF аудио декодер управления, Наберите номер 1/2/3/4 контрольный канал 1/2/3/4.

Питание антиобратного диода.

8 видов выбора режима работы: кратковременный, переключения, защелки, задержка 5/20/60/120/250 секунд

Гибкая проволока может контролироваться всеми видами электрооборудования:

12 В постоянного тока светодиодный двигатель вперед и назад, 1-48 В постоянного тока/85-265 В переменного тока светодиодный мотор электрический светильник холодильник кондиционер и т. Д.

Применение метод:

Этот модуль декодирования предназначен для мобильного и фиксированного телефонного голосового набора, имеет 4 канала, 8 видов выбираемой функции вывода, 4 канала выходы панель расшифровки жидкокристаллического дисплея мобильного телефона и фиксированной телефонной связи клавиши (number1/2/3/4). или можно использовать "DTMF Dial" программное управление.

Управление с помощью мобильного телефона: CE023 DC 12 В DTMF MT8870 телефон декодер голоса управление мгновенное переключение защелка таймер задержки Многофункциональное реле модуль дистанционного управления

Управление с помощью программного обеспечения DTMF:

CE023 DC 12 В DTMF MT8870 телефон декодер голоса управление мгновенное переключение защелка таймер задержки Многофункциональное реле модуль дистанционного управления

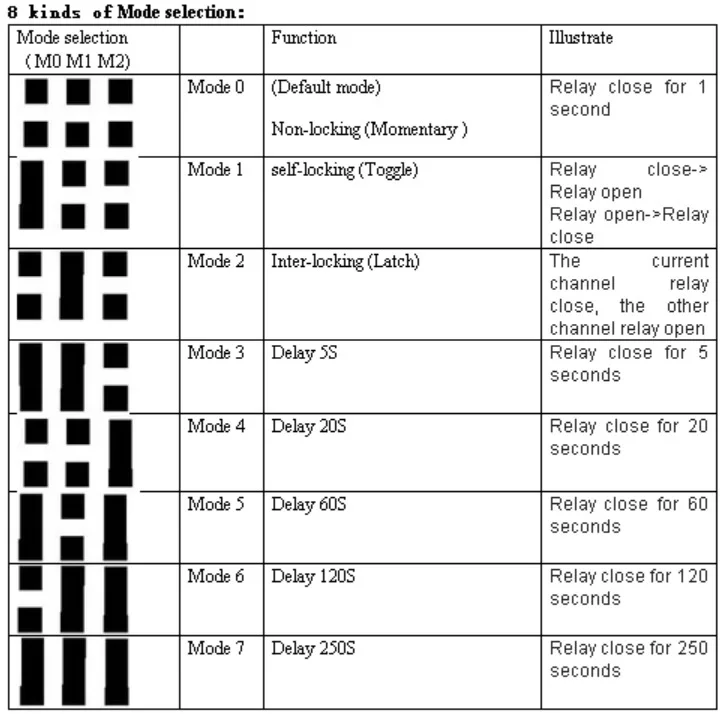

Возможность выбора режима:

NC: нормально подключения

COM: общий терминал

Позиция №: нормально открытый

Реле Закрыто: COM подключение нет.

Реле открытое: COM отключение нет.

Выбор режимаОбъяснение:

Мгновенный продукта-Отправление документов об оплате набрать номер 1, реле 1 (1) находится рядом, одна вторая за запозданиевремени 1 открытая, так же, как и реле 2/3/4, каждое реле независимо;

Переключения --------------- набрать номер 1, реле 1 (1) находится рядом, набрать номер 1 снова реле 1 открытая, так же, как и реле 2/3/4, каждое реле независимо;

Защелкивается ------------------

Набрать номер 1, реле 1 (1) находится рядом, реле, 2/3/4 (2/3/4) открыт

Набрать номер 2, реле 2 (2) находится рядом, реле 1/3/4 (1/3/4) открыт

Набрать номер 3, реле 3 (3) близка, реле, 1/2/4 (1/2/4) открыт

Набрать номер 4, реле 4 (4) находится рядом, реле 1/2/3 (1/2/3) открыт

Задержка 5/20/60/120/250 секунд ------------------ набрать номер 1, реле 1 (1) находится рядом, 5/20/60/120/250 секунд реле за запозданиевремени 1 открытая, так же, как и реле 2/3/4, каждое реле являются независимыми.
