Описание
15 S 30A 63 V lipo литий-полимерная BMS/PCM/PCB плата защиты аккумулятора для 15 упаковок 18650 литий-ионный аккумулятор с переключателем температуры с функцией баланса
Этот BMS может использоваться в приложении для электровелосипеда и электровелосипеда
Примечание:Ваша батарея должна соответствовать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый бренд батареи.
Особенности:
1) Высокоточная схема обнаружения напряжения;
2) Клемма зарядного устройства с использованием высоковольтного устройства;
3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания нагрузки);
4) транзистор MOS может контролировать заряд и разрядку аккумулятора;
5) Низкое потребление тока в режиме ожидания.
20A версия, Ток непрерывной работы составляет 20А, защита от перегрузки по току20*2 = 40A
30A версия, Ток непрерывной работы 30А, защита от перегрузки по току30*2 = 60A.

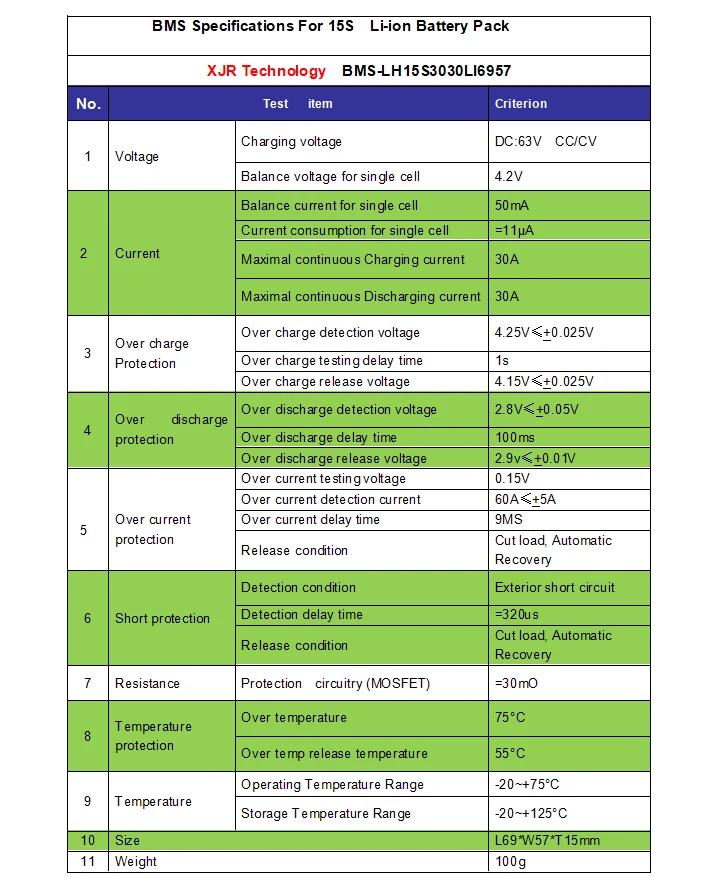

30A версия высокой интенсивности параметры:
Перезарядка: 4,25 в
Разрядка: 2,8 В
Напряжение зарядки: 4,2 в * 15 = 63 в
Ток непрерывной работы: 30А
От перегрузки по току: 60A
Напряжение баланса: 4,2 в
Баланс ток: 50mA
Размер: 69 мм * 57 мм * 15 мм

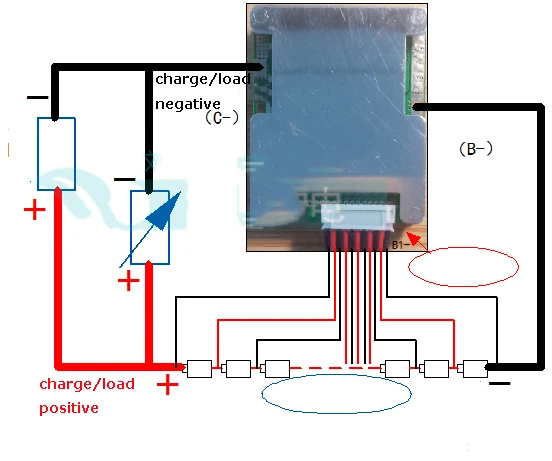

Схема подключения
B + (P +) заряд/разряд положительный
C-Отрицательный заряд/разрядка
Последовательности проводки:Первая линия припоя B-к отрицательной батарее, подключите кабель баланса к батарее (B1 B2. .. B15), вставьте кабель (гнездо), после проверки, затем подключите C-line, затем посмотрите на количество общего напряжения батареи, если напряжение между C-и B + равное общим напряжением, оно должно работать правильно.
Шаг 1: Подключите аккумулятор, тщательно проверьте
Шаг 2: Подключите кабель баланса, первый низкий бит (BC0), последний высокий бит.
Область применения:
15 S Li-ion18650, LiCoO2, LiMn2O4, Li (NiCoMn) O2 аккумуляторные батареи
15 S Lipo аккумуляторы
Обратите внимание:
1. Пожалуйста, обратите внимание на условия использования входного и выходного напряжения и тока нагрузки, сделайте защитную пластину в пределах потребляемой мощности не более, чем Спецификация позволяет потребляемой мощности;
2. Подключите аккумулятор будет не может выполнять статус в этот чехол, подключите заряд может быть восстановлена до нормальное рабочее состояние;
3. Если набор батарей с переразрядкой и перезарядкой, bms не может быть заряжен и разряжен.
