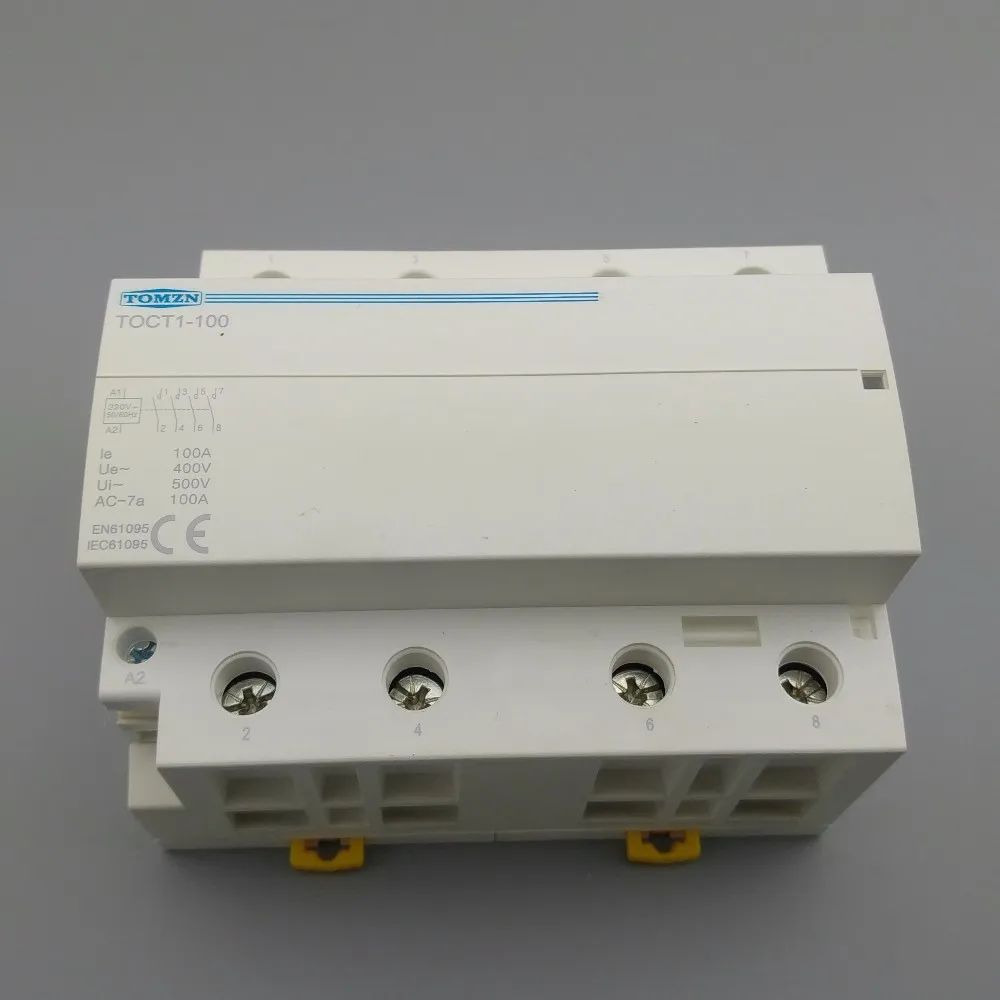

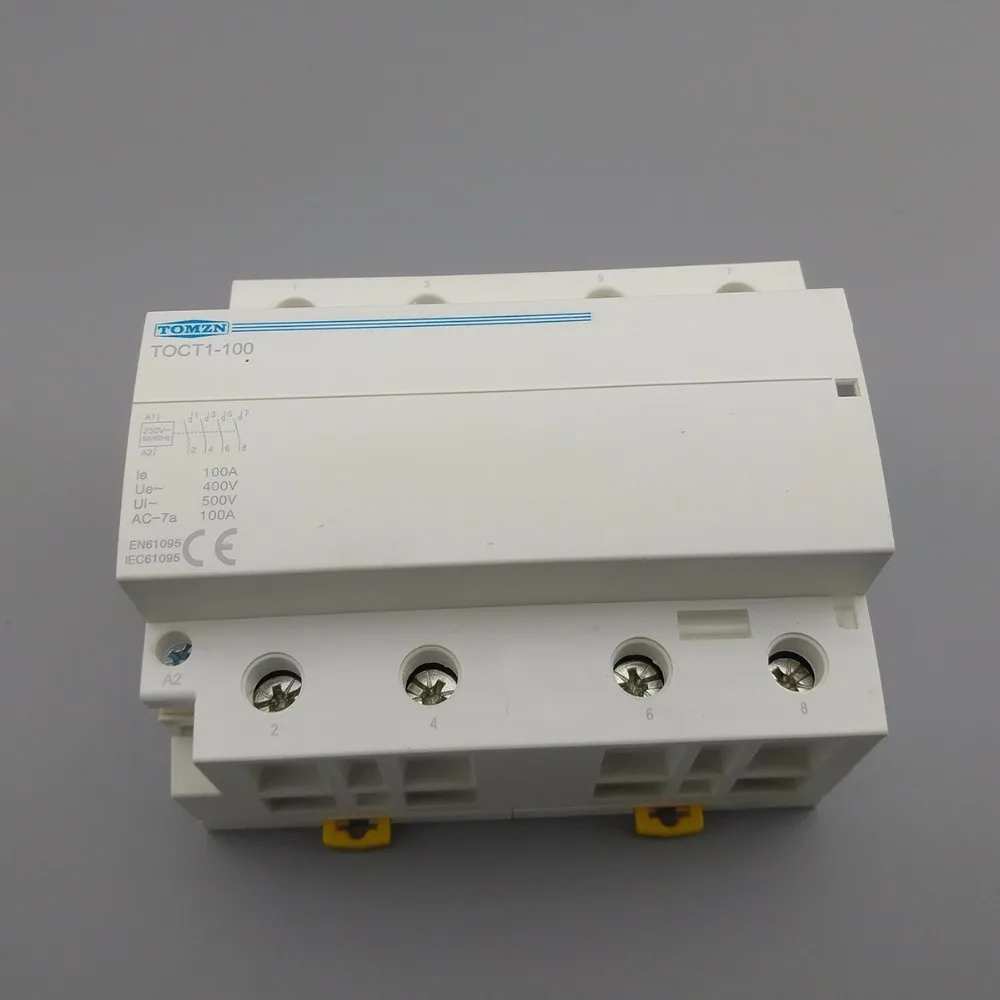

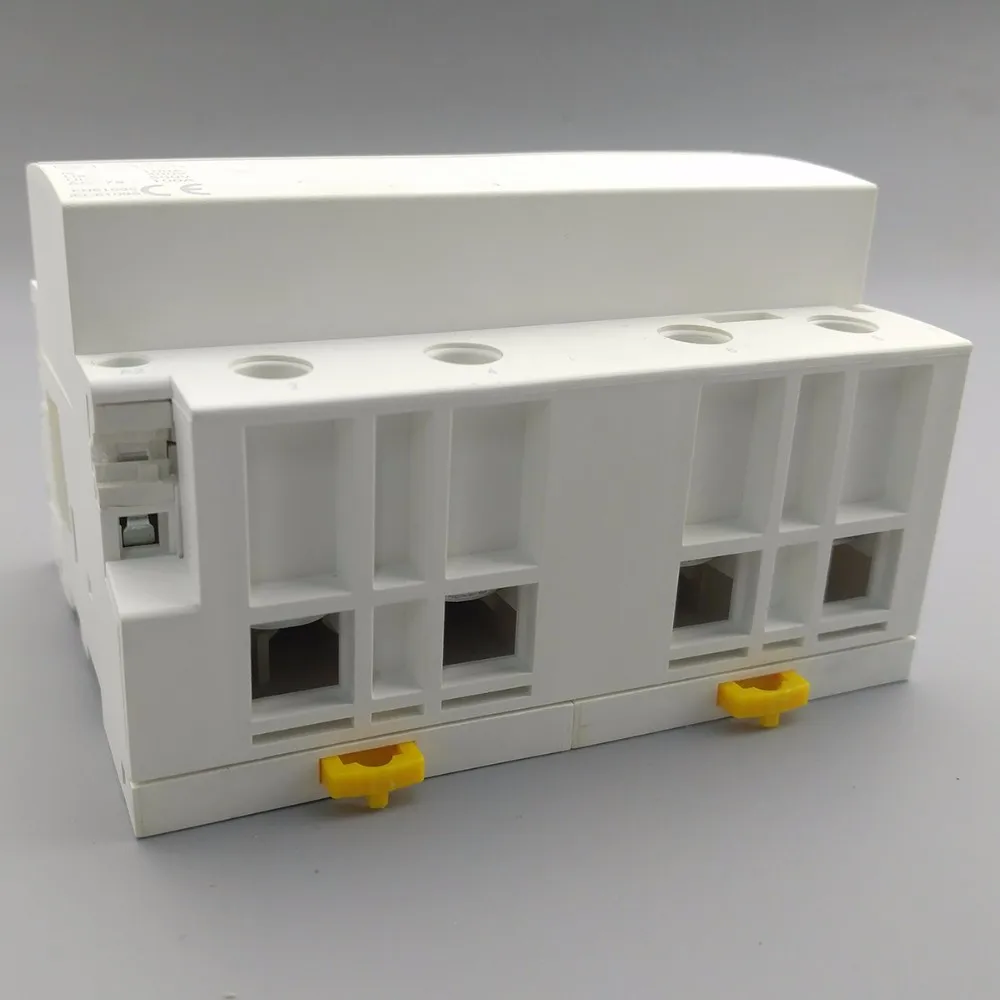

TOCT1 4P 100A 4NO 230V 50/60HZ Din rail бытовой ac Контактор В соответствии с стандартом четыре нормально открытый

Описание

Пожалуйста, обратите внимание, что эта ссылка только для 4 P 100A 4NO

TOCT1Контактор переменного тока для дома предназначен в основном для цепей переменного тока 50 Гц или 60 Гц с напряжением 230 В.Номинальное рабочее напряжение при AC-7a использовании, Номинальное рабочее напряжение до 230 В, Номинальный рабочий ток до 100 А, Номинальное рабочее напряжение при AC-7b использовании, номинальный ток до 100 А. Использование в разрывной мощности ниже 6 ка цепи. Для дистанционного подключения или разрыва цепи.

Применение: для дома, квартиры, гостиницы, автоматическое отключение или подключение питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: относительная влажность места установки должна быть не более 50% при максимальной температуре + 40 °C: при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C, а среднемесячная максимальная относительная влажность этого месяца не должна превышать 90%. кроме того, следует учитывать росу на поверхности продуктов, вызванную изменением температуры.

4. Класс загрязнения: класс 2.

5. Условия установки: класс II.

Применение инструкция

1. Проверьте, согласны ли контактор с сферой применения и условиями работы перед установкой

2. В процессе установки потяните вниз компонент остановки движения и поместите контактор на безопасную орбиту, затем нажмите вверх компонент остановки движения, чтобы зафиксировать контактор на безопасной орбите Избегайте ослабления и падения тяги вниз компонент остановки движения, если вы хотите удалить контактор.

Внимание!

А). Убедитесь в правильности режима подключения

B). Завинчивайте винт во время соединения

Основные технические данные
Контактор модель	TOCT1-100 100A 4NO	OCT1-100 100A 2NC 2NO
Номинальное изолирующее напряжение (Ui) V	500	500
Номинальное рабочее напряжение (Ue) V	400 В переменного тока	400 В переменного тока
Термальность A постоянного тока(Примечание)	100A	100A
Номинальный рабочий ток (Ie) AC-7a A	100A	100A
AC-7b A	9	9
Номинальная рабочая мощность (Pe) AC-7a кВт	4	4
AC-7b в кВт	1,2	1,2
Время работы 10 тысяч	3
Рабочая частота AC-7a оборотов/час	1200
AC-7b обороты/час	30
Возможность подключения и разрыва AC-7a	1.5Ie
AC-7b A	8Ie
Выдерживает ток (ICW) 10 с A	8Ie/AC-7b
Соединительная проводка 1 провод мм2	1--2.5	1--2.5	1--4
2 провода видео-телефон двери mm2	1--2.5	1--2.5	1--4
Катушка
Контроль напряжения питания (США) AC V	220/230
Мощность катушки W	1,4
