24-60V DC CNC бесщеточный драйвер комплект 400W ER8 бесщеточный мотор с Холлом и 600W драйвер с панелью управления и креплением мотора# SM759

Описание

24-60 в DC CNC бесщеточный драйвер комплект 400 Вт бесщеточный мотор с Холлом и 600 Вт драйвер с панелью управления контроллер и крепление двигателя

I.Посылка включает в себя:

Бесщеточный драйвер 600 Вт с панели управления-1 1 1

1x400 Вт бесщеточный мотор с Холлом

1 x ER8 Цанга

1 x Крепление Двигателя

Руководство пользователя-1 шт.;(Мы отправим его вам по электронной почте)

II.Описание:

Этот бесщеточный драйвер с холлом.

Может использоваться для гравировки металла или неметаллических и других материалов.

III.Параметры Особенности:

Драйвер:

1) Высокая производительность, низкие цены

2) Главный модуль управления dsdsdsp

3) отсутствие тока при отсутствии движения

4) Диапазон напряжения 24VDC-60VDC

5) съемные панели

6) Максимальная мощность драйвера 600 Вт

7) 3 способа отладки: панельный потенциометр, внешний сигнал напряжения, внешний ШИМ-сигнал

8) Максимальная скорость работы двигателя водителя 12000 об/мин.

9) порт для тестирования скорости для пользователя для проверки реальной скорости.

10) внутренний контроль перенапряения, перегрузки по тототоком и задержкой

11) Входной сигнал ttl совместимый

Двигатель:

Мощность: 400 W Входное напряжение: 48 В Скорость вращения: 1200 об/мин Крутящий момент: 0,45 н м Сопротивление изоляции:> 2 Ом Диэлектрическая сила: 400 В Диаметр: 55 мм Длина патрона: Арбор Части 35 мм, (включая гайку и сэндвич 43 мм) Диаметр патрона: 16 мм Общая длина двигателя: 172 мм (включая захватзахватзахватзахватзахватывающие детали и двигатель) Вес шпинделя: 1,1 кг Биение шпинделя: около 0,01-0,03.

Крепление:

Размер изделия составляет 118*76*33 мм, как показано на рисунке 1-7. Два монтажных отверстия размером 110 мм

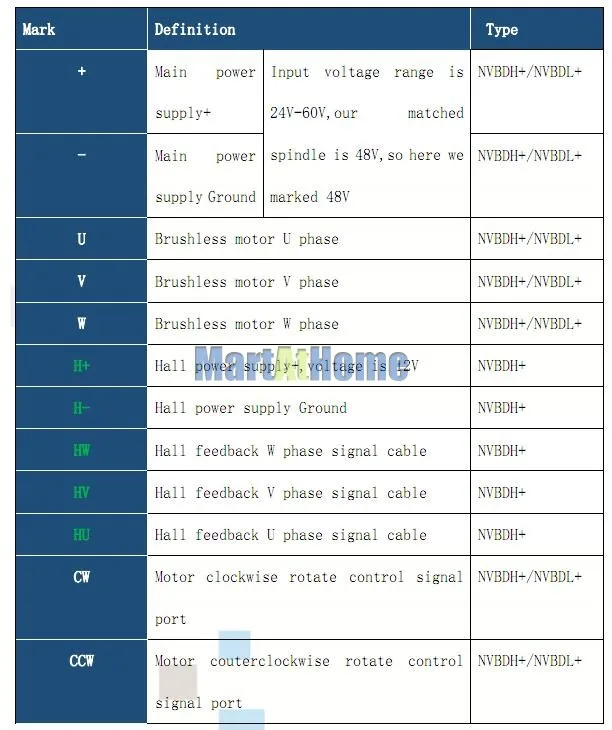

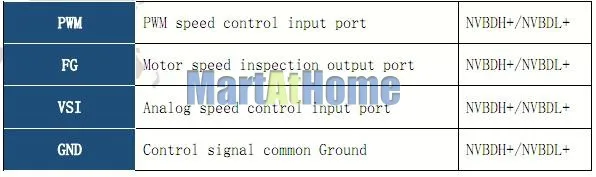

Интерфейс подключения Разрешение:

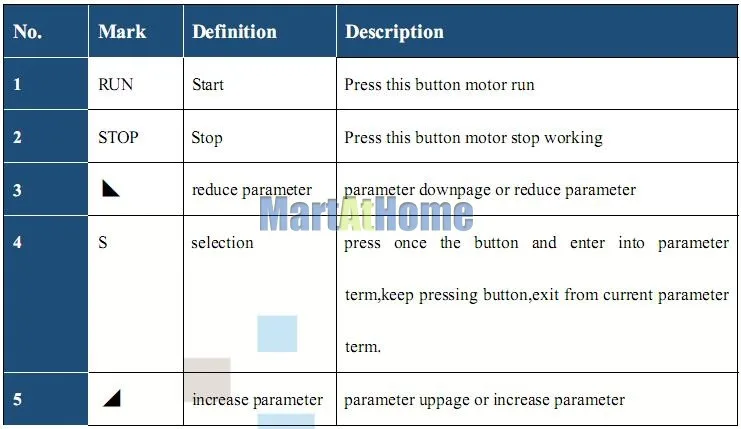

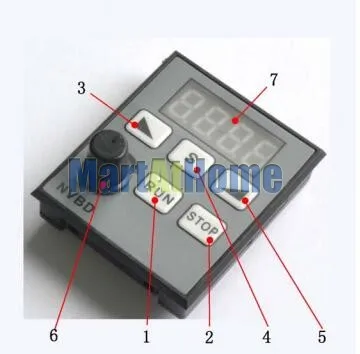

Кнопка управления скоростью панели + панель управления пуском/остановкой:

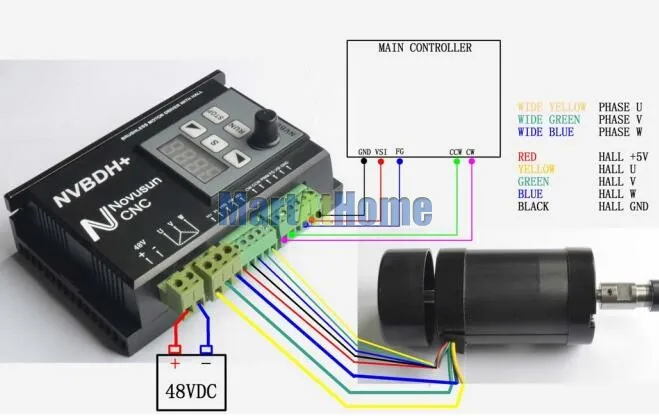

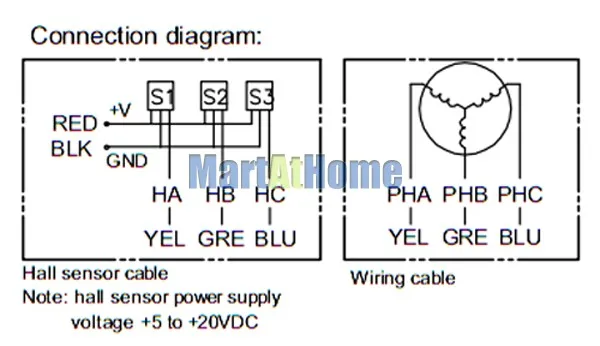

В этом режиме, если система управления должна собрать данные о скорости двигателя, то FG, GND порт на NVBDH + нужно подключить с портом сбора сигнала, GND порт на контроллере. Толстый желтый, толстый зеленый и синий-это фафафафаза U \ V \ W двигателя, они соединяются с портом UVW на драйверах соответственно. Кабель тонкий красный, тонкий черный, тонкий зеленый, тонкий синий на моторе есть зал питания +, зал GND, зал U, зал V, зал W соответственно, подключение с H +, h-HV, HW соответственно.

Внешний аналоговый контроль скорости + внешний интерфейс Пуск/стоп-контроль:

VSI является аналоговым интерфейс управления скоростью; подключение VSI к аналоговому выходу; CW и CCW контролируют направление вращения двигателя, CW и GND соединяются с мотором CW.
