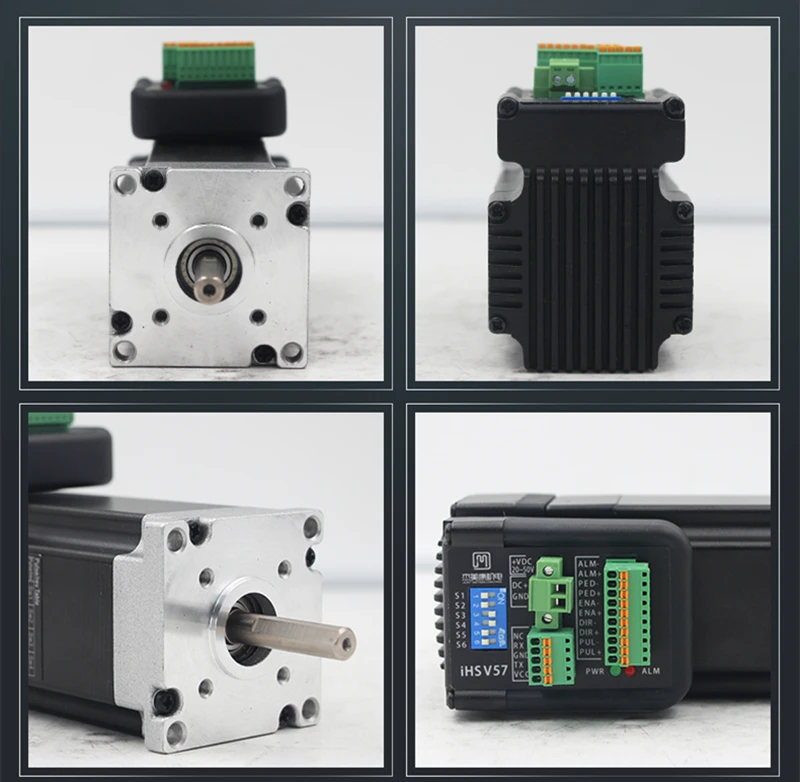

180W 3000 об/мин NEMA23 0.57Nm встроенный Серводвигатель 36VDC JMC iHSV57-30-18-36

Описание

180 Вт NEMA 23 0.57N.m интегрированный Серводвигатель 36VDC 3000 об/мин JMC iHSV57-36-18-36

Если вам нужно руководство пользователя на английском языке и программное обеспечение для новой и старой версии, пожалуйста, напишите мне

Несколько импульсных входных режимов импульса + направление Оптоизолятор сервосброс входного порта ERC Переменный ток Пропускная способность:(-3dB)2 кГц (Типичный) Полоса пропускания скоростного цикла: 500 Гц (обычно) Полоса пропускания петли положения: 200 Гц (Типичный) Входной интерфейс квадратурного кодировщика двигателя: дифференциальный вход (26LS32) Параметры загрузки через RS232C с ПК или текстового дисплея. Пользователи могут определяться с помощью внешних коммутационных переключателей или программного обеспечения. Защита от перегрузки по току, ie2t, перенапряжения, пониженного напряжения, перегрева, превышения скорости, перегрузки. Зеленый светильник указывает на бег, красный светильник-на защиту или в автономном режиме.

Типичные области применения

CNC, printinng, lazer, текстильная машина и т. Д.

Введение:

IHSV57-XX интегрированный Сервопривод переменного тока идеально интегрирован Сервопривод переменного тока в сервопривод, принимает векторное управление в DSP чипе, особенности в низкой стоимости, полный замкнутый цикл, все цифровые, низкий нагрев, небольшая вибрация, и высокий отклик, а также включает в себя три регулируемые отзывы режимов управления петлей (postition loop, speed loop, И текущий цикл). IHSV57-XX-это серия стабильных производств, высокоэкономичных продуктов управления движением.

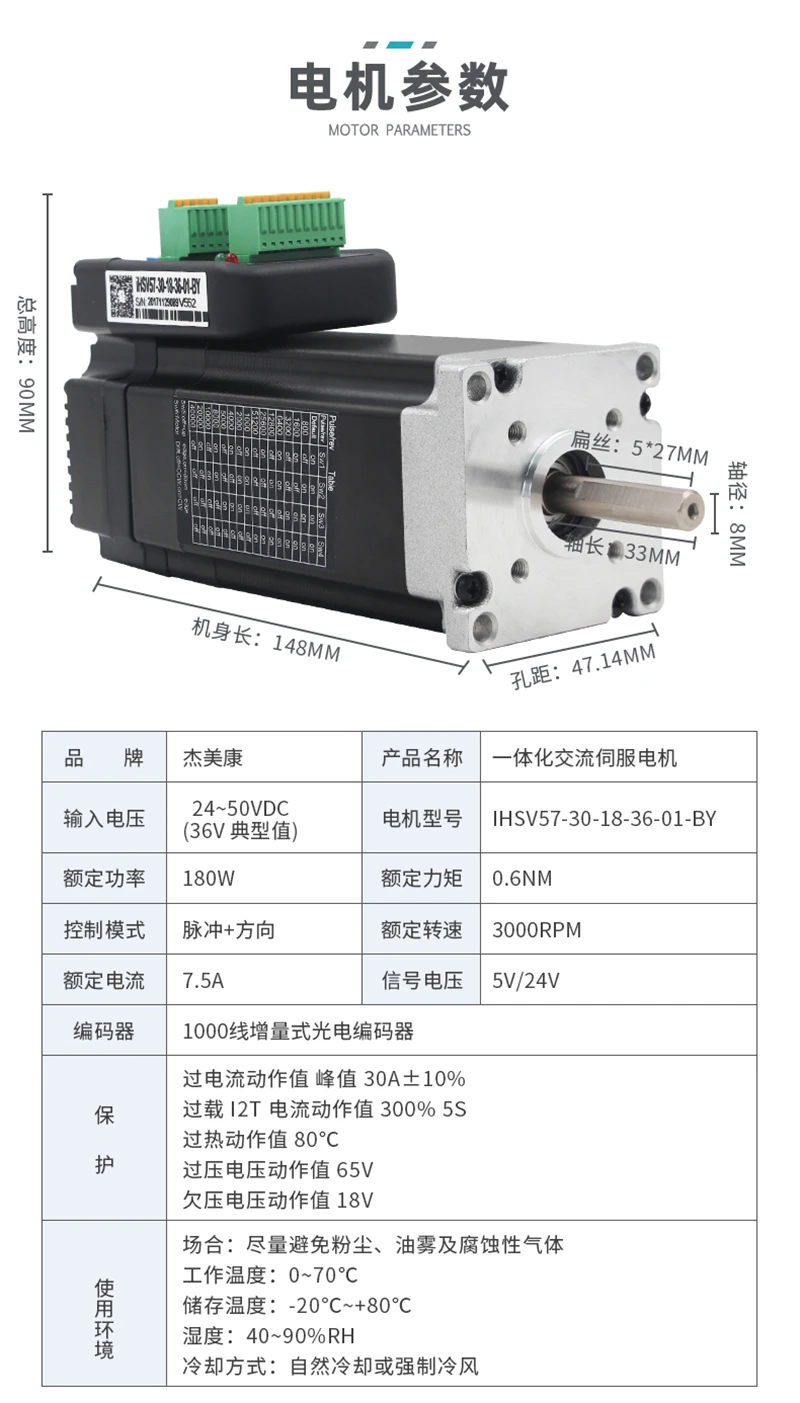

Технические характеристики:

Входное напряжение		24 ~ 50 В постоянного тока (36 В типичное значение)
Постоянный ток на выходе		6A
Максимальная частота импульсов		250 K
Степени случаев неудачи		9,6 кбит/с(Требуется внешний интерфейс преобразования)
Защита		Пиковое значение перегрузки по току 30A + 10% Перегрузка ie2t значение тока действия 300% 5S Значение действия при перегреве 80 Напряжение от перенапряжения 65 в Значение действия под напряжением напряжения 18 в
Применение окружающей среды	Повод	Насколько это возможно, чтобы избежать пыли, масляного тумана и коррозионных газов
	Рабочая температура	0 ~ + 70°C
	Температура хранения	-20°C~ + 80°C
	Влажность	40 ~ 90% относительной влажности
	Режим охлаждения	Естественное охлаждение или принудительное воздушное охлаждение

Защита окружающей среды:

Вентилятор охлаждения	Естественное охлаждение или принудительная конвекция
Защита окружающей среды	Пространства	Избегайте пыли, масляного мороза и Агрессивных газов
	Окружающего Температура	65 °C
	Влажность	<80% относительной влажности
	Вибрация	Макс. 5,9 м/с2
Температура хранения.	-10 °C-80 °C
Вес	Прибл. 1,8 кг

Microstep Разрешение окружающая Обстановка:

Настройка микро шагов находится в следующей таблице, в то время как SW1,SW2,SW3,SW4 все на, ВНУТРЕННИЕ МИКРО шаги по умолчанию внутри активируются, он может установить нашим сервоприводом программного обеспечения.

Переключатель Micstep	SW1	SW2	SW3	SW4
По умолчанию	На	На	На	На
800	Off	На	На	На
1600	На	Off	На	На
3200	Off	Off	На	На
6400	На	На	Off	На
12800	Off	На	Off	На
25600	На	Off	Off	На
51200	Off	Off	Off	На
1000	На	На	На	Off
2000	Off	На	На	Off
4000	На	Off	На	Off
5000	Off	Off	На	Off
8000	На	На	Off	Off
10000	Off	На	Off	Off
20000	На	Off	Off	Off
40000	Off	Off	Off	Off
