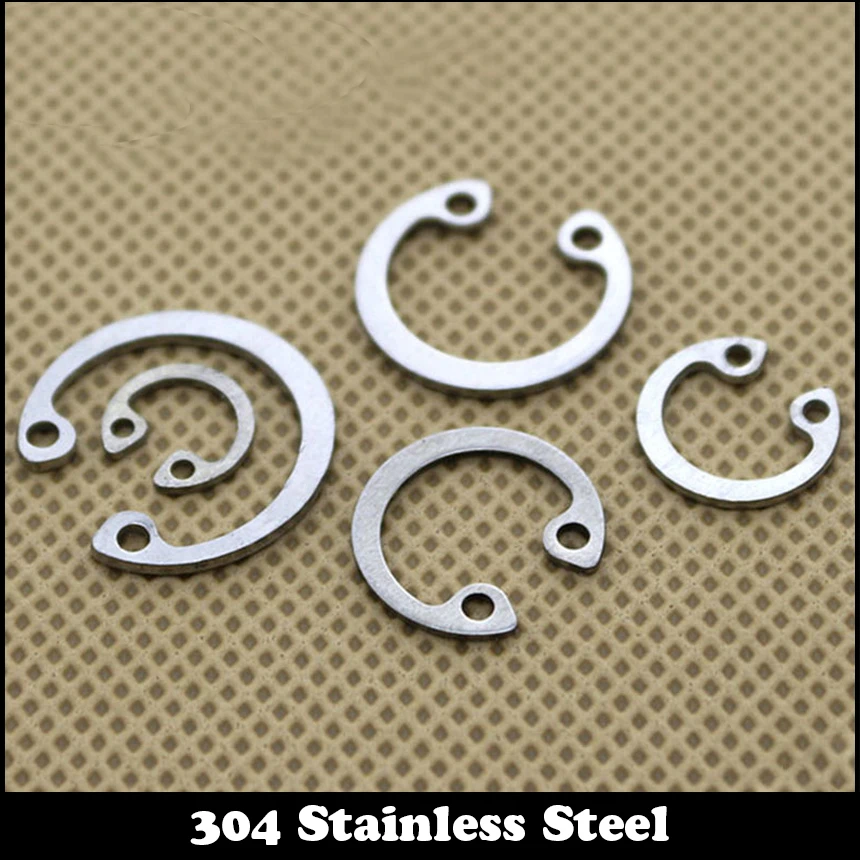

M50 M72 304 нержавеющая сталь 304SS DIN472 пружинная шайба C типа Snap стопорное кольцо для диаметр 50 мм 72 мм внутренний диаметр вала стопорное кольцо

Описание

304 нержавеющая сталь 304SS DIN472 пружинная шайба M50 M72 C Тип оснастки удерживающее кольцо для OD 50 мм 72 мм внутренний диаметр вала стопорное кольцо

Измерение разрешенной ошибки, точный размер основывается на реальном объектеМм
Spec Φ	OD D	Толщина H	ID D	Угол α	Spec Φ	OD D	Толщина H	ID D	Угол α
φ8	8,64	0,56	1	45 °	φ34	36,45	1,5	2,5	45 °
φ9	9,8	0,58			φ35	37,35	1,5
φ10	11	0,74	1,5		φ36	38,9	1,5
φ11	12	0,8			φ37	39,8	1,5
φ12	13	0,9			φ38	41,65	1,5
φ13	14,2	0,94	1,7		φ39	42,6	1,5
φ14	15	1			φ40	43,8	1,5
φ15	16,1	1			φ42	45,6	1,5	3
φ16	17,4	1			φ45	48,9	1,5
φ17	18,4	1			φ47	51,5	1,5
φ18	19,4	1			φ48	51,8	1,5
φ19	20,6	1	2		φ50	53,6	2
φ20	21,36	1			φ52	55,9	2
φ22	23,5	1			φ55	59,1	2
φ24	25,9	1,2			φ58	62,3	2		36 °
φ25	26,7	1,2			φ60	64,5	2
φ26	27,64	1,2			φ62	65,9	2
φ28	30,2	1,2			φ65	69,3	2,5
φ30	32,7	1,2			φ68	72,4	2,5
φ32	34,3	1,2	2,5
