Описание
Промышленный ЧПУ крест слайд стол линейная направляющая система X-Y оси эффективный ход 250*150 мм с шариковыми винтами и стержнями
Посылка включает в себя:
1 х промышленный ЧПУ X-Y поперечный скользящий стол ход 250*150 мм
1 х Деревянный упаковочный чехол
Особенности:

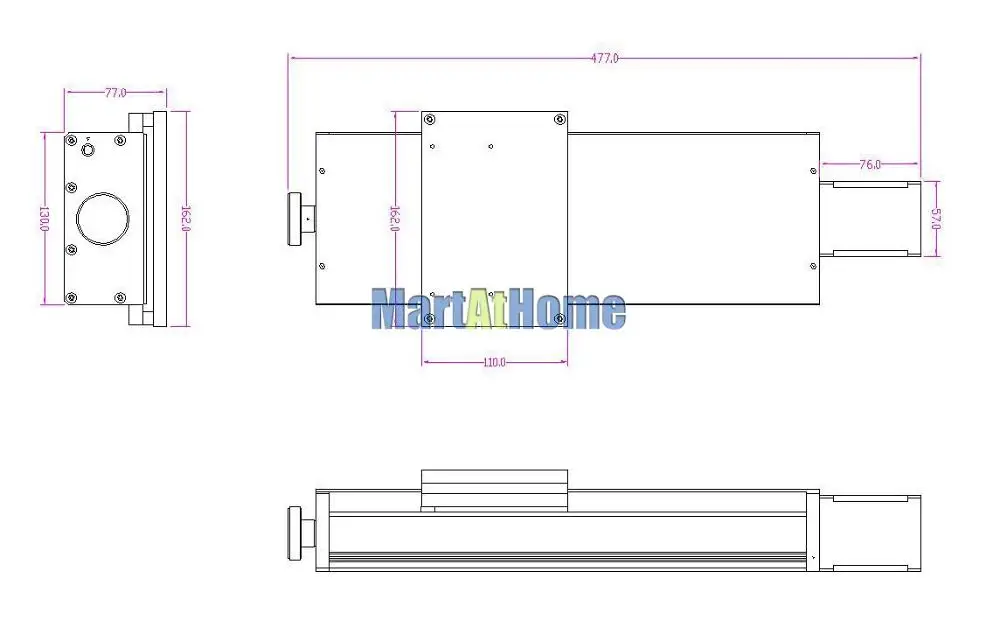

Размер продукта:477*377*145 (мм) Активный ход:250*150 мм 1605 точность шариковый винт Диаметр направляющей 16 жесткого хромового вала 57*76 шаг 250 унций/дюйм (2Н/см) Повторная Точность позиционирования:0,02 мм Скорость 0-4500 мм/мин Максимальная нагрузка на стол:50 кг Особенности шагового двигателя:
Бесплатная доставка 2 гибридных типа Угол шага:1,8 ° Держательный крутящий момент:2Nm Фазный ток:2A Фазовое сопротивление:1 Ом Инерция ротора:480 gcm2; Подводящий провод цифры:4 Вес:1,15 кг Длина:76 мм Диаметр вала:8 мм Точность угла шага:± 5% Точность сопротивления:± 10% Точность Индуктивности:± 20% Температура Посадка:80 °C Макс. Температура окружающей среды:-10 °C-+ 50 °C Сопротивление изоляции:100MΩ Min.500 В постоянного тока Диэлектрическая прочность на разрыв:500VAC Манжетным биения:450 Макс. (г-нагрузка) Осевое биения:450 Макс. (г-нагрузка) Класс изоляции:B 130
Внутренняя структура
Электрические свойства (температура окружающей среды Tj = 25 Цельсия pm):
Входная мощность | 24 источник питания постоянного тока |
Работа с одноосным шаговым | 200 импульсов/360 градусов, 40 импульсов * деление/1 мм |
Режим привода | 3.5A 2-фазный езды на автомобиле. |
Вес | Около 10,5 кг |
Проектный образец:
В комплект входит:
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Питание
- DC
- Effective stroke
- 250*150mm (X*Y)
- Product Dimension
- 477 * 377 * 145 (MM)
- Stepper Motor
- 2 pieces, 2-phase 57 * 76 Stepper motor, 250 OZ/IN (2N/CM)
- Speed
- 0-4500MM/minute
- W
- 11.6 kg
- Package weight
- 16.5 kg, Wooden case
