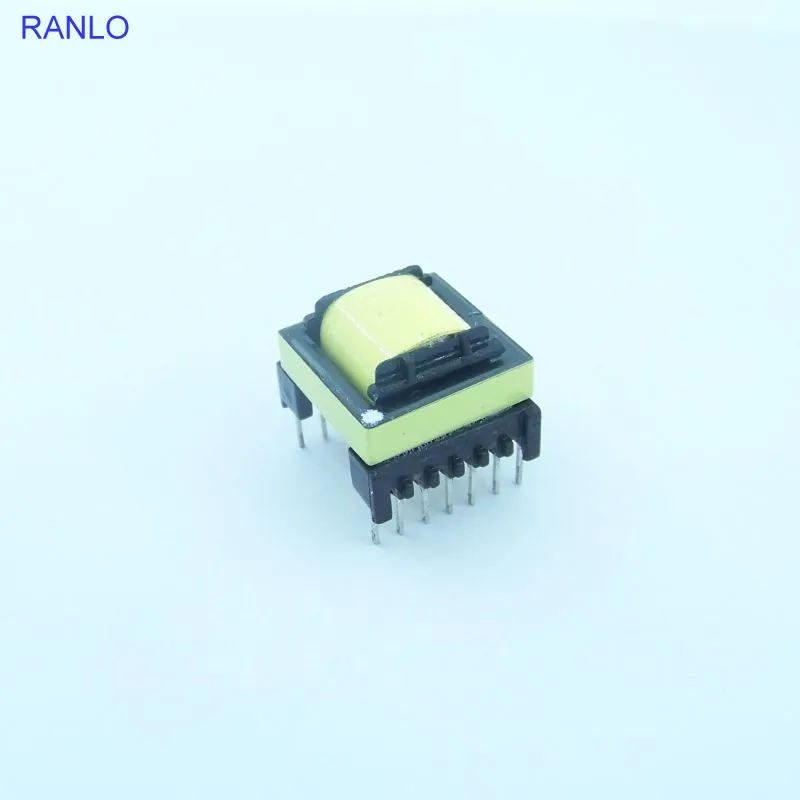

EE16 Viper12A 300-340V до 5 V/15 V flyback Трансформатор SMPS ферритовый сердечник трансформатор горизонтальный 7+ 7pin

EE16 Viper12A 300-340V до 5 V/15 V flyback Трансформатор SMPS ферритовый сердечник трансформатор горизонтальный 7+ 7pin

5.0 1 отзыв 2 заказа

1 244 руб.

Описание

Для источника питания flyback с чипом Viper12A.
Напряжение питания: 300-340 в
Выход:Выход 5 в 1,5 А + 15 и-15 в 75 мА
Выход 2 (мощность aux):15 V 10mA
Частота: 60 кГц

Выходная мощность: 10 Вт

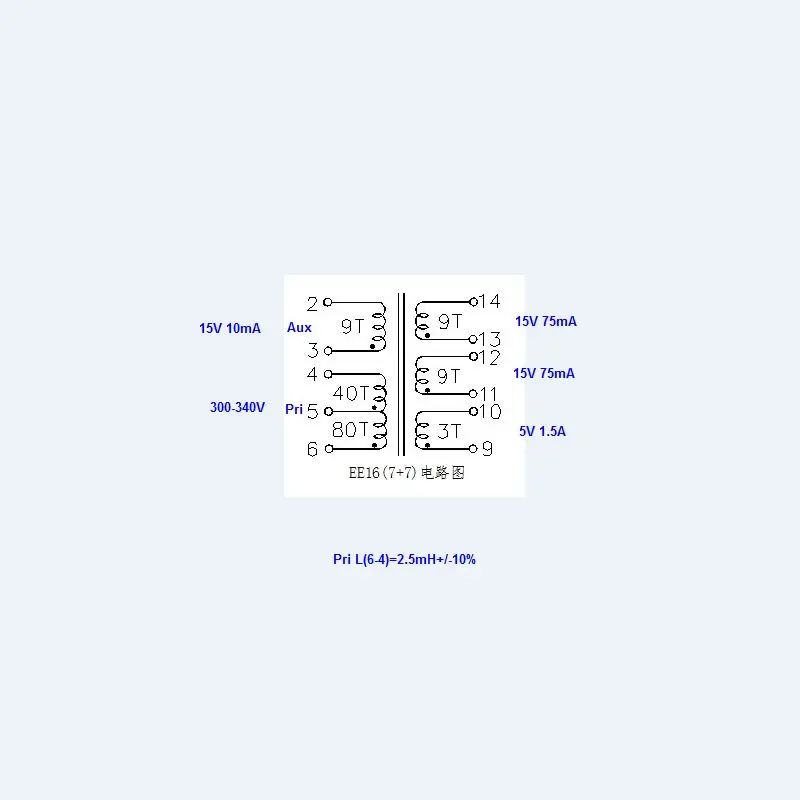

Проводное соединение

P13-14 и 12-11: 15 В/75 мА выход

P10-9: выход 5 В/1,5 А

Контакт 6-4: вход 300-340 в

Контакт 3-1: 15 В/10 мА Aux

L (6-4) = 2.5mH +/-10%

EE16 Viper12A 300-340V до 5 V/15 V flyback Трансформатор SMPS ферритовый сердечник трансформатор горизонтальный 7+ 7pin

EE16 Viper12A 300-340V до 5 V/15 V flyback Трансформатор SMPS ферритовый сердечник трансформатор горизонтальный 7+ 7pin

EE16 Viper12A 300-340V до 5 V/15 V flyback Трансформатор SMPS ферритовый сердечник трансформатор горизонтальный 7+ 7pin

Характеристики

Бренд: RANLO

Индивидуальное изготовление: Да

Количество обмоток: Автотрансформатор

Применение: Высокая частота

Фаза: Одна

Номер модели: EE16

Структура обмотки: Тороидальный

Power supply topology: flyback

Bobbin material: Nylon

Model: EE16 14pin

Driver: Viper12A

Package: thru hole, horizontal

output: 5V/1.5A, +15V/75mA, -15V/75mA

Aux: 15V/10mA

Product name: DC-DC converter transformers

Type: multiple output

Application: Switching regulator
