Описание

1X220 В/380 В переменного тока кВт ЧПУ с водяным охлаждением Шпиндельный мотор Гравировальный фрезерный шлифовальный станок

100x300 мм ER25, 2x7005C P4 DT и 2x7003C P4

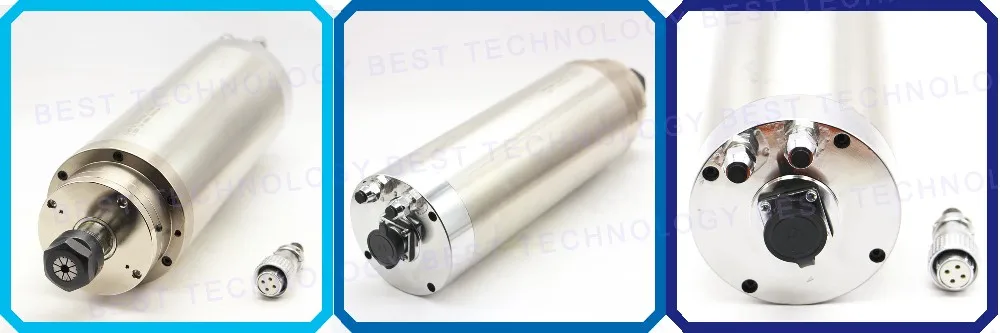

4,5 кВт ER20 Шпиндельный двигатель с ЧПУ водяное охлаждение для деревообработки шпиндель с ЧПУ водяные 380 В/220 В переменного тока 4 шт. подшипники высокая скорость

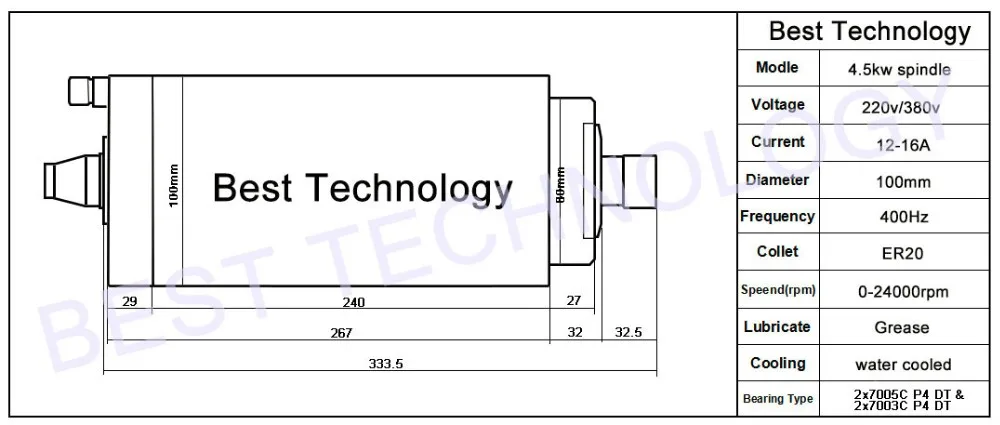

Основные параметры:

Размеры: 100x300 мм (средний диаметр корпуса: 100 мм x Длина: 300 мм

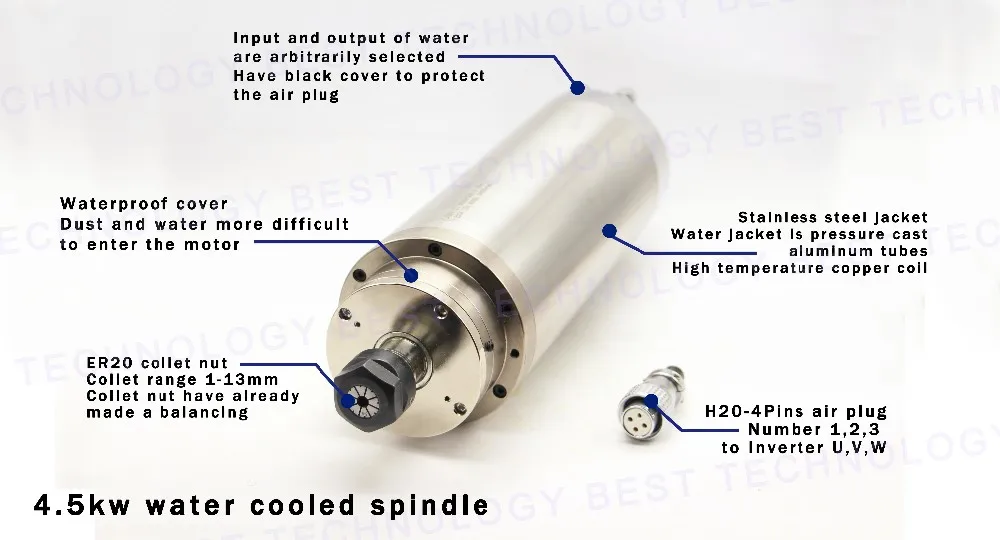

Материал:304 куртка из нержавеющей стали, водяная куртка под давлением Литые алюминиевые трубы, высокотемпературная медная катушка

Скорость способов: Через инвертор выходное напряжение и регулировка рабочей частоты можно достичь 0-24000 бесступенчатая

CУстройство для охлаждения: Режим охлаждения воды

Мощность Интерфейс: Опционально KC20 водонепроницаемый воздушный штекер, есть маркировка 1234123 были подключены к инверторному источнику питания (U, V, W), 4 подключенных инверторного заземления.

Мощность: 4.5KW

Напряжение: 220 В/380 В

• Сила тока: 16A/12A

Частота: 400 Гц

Скорость:0-24000 об/мин

Runout Off: 0,01 мм

Диаметр (мм): 100

Подшипник Тип:4 шт. подшипники

Патрон: ER20

Клип knifediameter: 1-13 мм, 3,175 мм, 6,35 мм, 12,7 мм

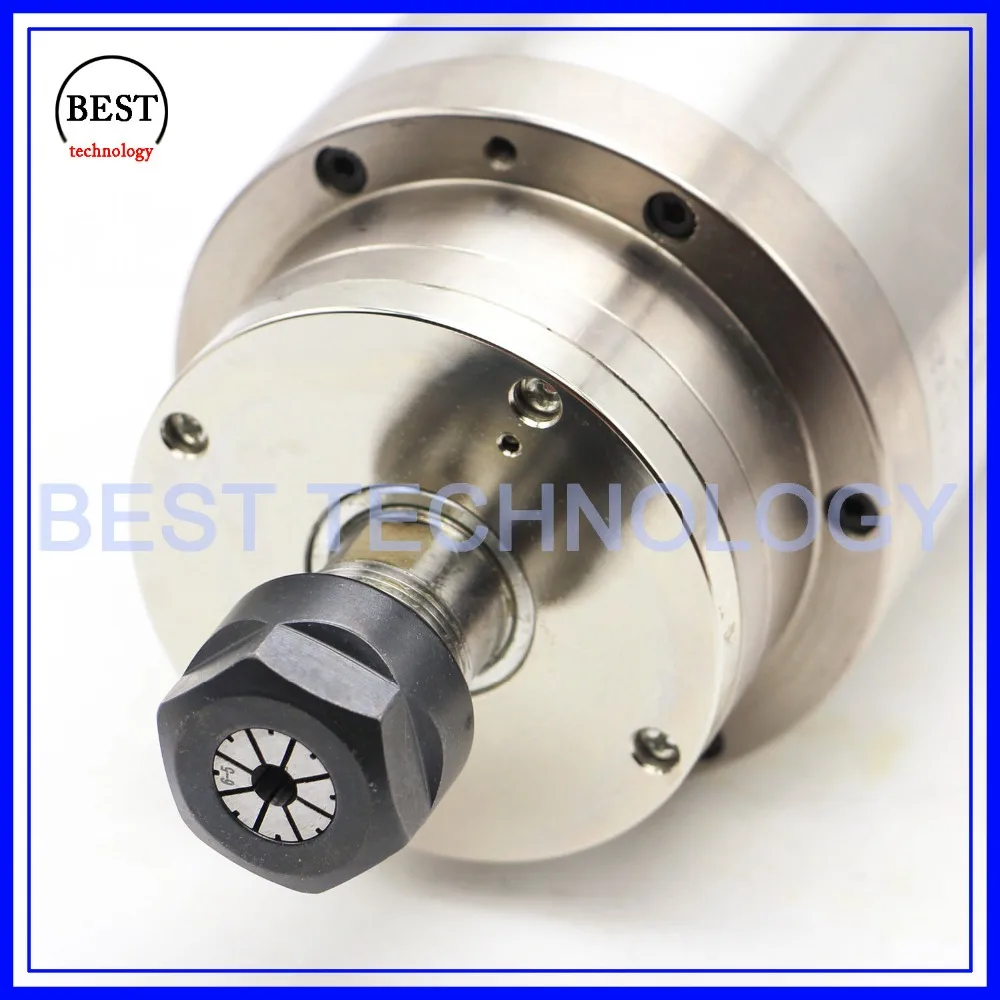

Водяное охлаждение ER20 collet chunk

Консистентная Смазка

Основные Применение: Гравировка для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука,Duotone доска (ABS) и т. Д. Неметаллическая, также может гравировать на золоте, серебре, меди,Алюминий, Pb и т. Д. Мягкая металлическая поверхность Рабочая.

Преимущество:

Подшипник класса P4,2×7005C P4 DTИ 2×7003C P4 DT, Увеличить продолжительность жизни шпинделя

Высокая скорость, высокий крутящий момент, низкий уровень шума, низкая цена.

Высокая точность, разрядка менее 0,01 мм. Коаксиальный градус менее 0,0025 мм

Доставка в течение четырех дней, нет поддельного номера отслеживания, убедитесь, что вы получите время

Область применения:

Гравировка для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, дуотоновой доски (АБС) и т. д. неметаллических, также может гравировать на золотом, серебре, меди, алюминии, pb и т. Д. Мягкая металлическая поверхность Рабочая.

4,5 кВт ER20 Шпиндельный двигатель с ЧПУ водяное охлаждение для деревообработки шпиндель с ЧПУ водяные 380 В/220 В переменного тока 4 шт. подшипники высокая скорость

Препараты перед использованием

Температура рабочей среды шпинделя обычно составляет-10 ~ 40. Перед установкой первой электрической оси шпинделя, повернутой вручную, должен чувствовать себя гибким, не блокирующим феномен.

Применение правильно

Шпиндель в консервации и транспортировке, высокоскоростная смазка внутри подшипника изменится, клиенты должны работать на низкой скорости в течение 30 минут. 3000 об/мин, а затем следите за плохим увеличением, работайте 20 минут каждый. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора должны соответствовать параметрам шпинделей. Подключите инверторный шпиндель, трехфазный инверторный шнур питания должен быть припаян в вилке 1 (U), 2 (V), 3 (W) футов, 4 фута для Земли. После включения питания, чтобы увидеть, соответствует ли ось вращения шпинделя направлении. Если несоответствие необходимо немедленно выключить, замените инвертор и шпиндель, подключенный двумя проводами трехфазного источника питания. Необходимо убедиться, что перед использованием шпинделя с водяным охлаждением система охлаждения работает правильно. Каждый день перед использованием шпиндель должен работать на низкой скорости в течение 15-20 минут. Зажимные фрезы для шпинделя, цанговые гайки, цанги, фрезы должны быть достаточно чистыми. Хвостовик, вставляемый в цангу, должен быть больше 15 мм.

Уход и обслуживание:

Шпиндель работает любой необычный шум или вибрация особенно большой, вы должны немедленно остановить проверку подшипников. Если это необходимо, Новые Подшипники должны быть заменены. При запуске каких-либо необычных запахов или резких остановок, немедленно выключите питание, заземляющие измерения сопротивления и трехфазное сопротивление статора, потеря сопротивления изоляции статора сгорел, следует вернуть к заводской замене статора с помощью стола встряхивания. Смазку шпинделя следует регулярно менять. Подлежит замене квалифицированным персоналом. Вал шпинделя не допускает механического торможения.

Шпиндель с водяным охлаждением и шпиндель с воздушным охлаждением различия:

1. охлаждение по-разному: мотор шпинделя с водяным охлаждением-это использование водного цикла для охлаждения тепла, генерируемого после высокоскоростного вращающегося шпинделя, мотор шпинделя с вентиляторным охлаждением, подход к охлаждению. 2. Шум: мотор шпинделя с водяным охлаждением в основном не шумит, но мотор шпинделя с воздушным охлаждением очень громкий. 3. жизненные Особенности: мотор шпинделя с водяным охлаждением обратите внимание на техническое обслуживание, часто изменяет воду или использование промышленных водяных охладителей, вентилятор шпинделя с воздушным охлаждением в основном ветром, дующим тепло, передаваемое на теплоотвод, для достижения эффекта охлаждения.

Шпинделя производственный процесс
