Описание

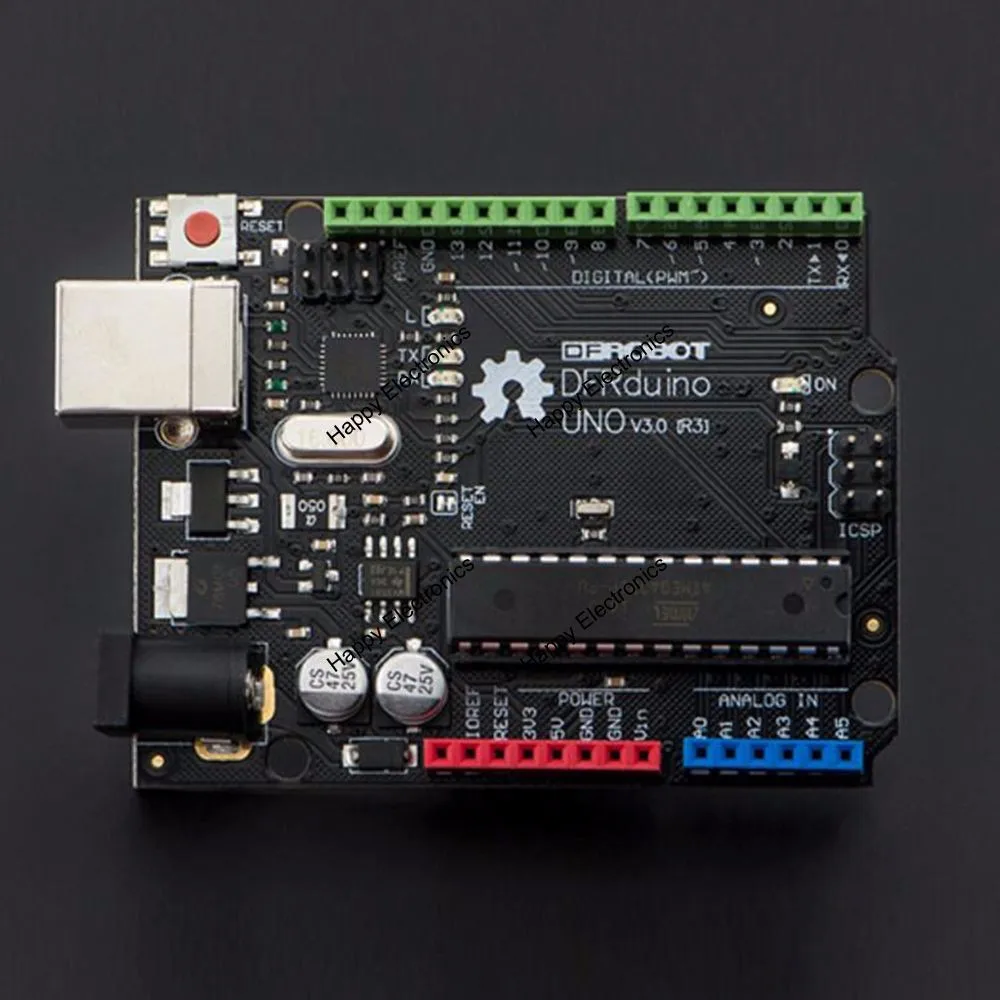

DFRobot 100% подлинный dfrduuno R3/V3.0 макетная плата, ATmega328 ATmega16U2 7 ~ 12 В с 14 цифровыми контактами ввода/вывода 6 аналоговых входных контактов полностью совместим с Arduino UNO R3
Введение
Dfrduuno V3.0 от DFRobot-это компьютерная плата небольшого размера для студентов или разработчиков. Это простая плата микроконтроллера, полностью совместимая с Arduino UNO R3 и среды разработки IDE с открытым исходным кодом. Эта среда использует язык обработки/подключения. Плата для Arduino может использоваться для разработки автономных интерактивных объектов или может быть подключена к программированию на вашем компьютере (например, Flash, Processing, MaxMSP). IDE с открытым исходным кодом можно скачать бесплатно (в настоящее время для Mac OS X, Windows и Linux). Эта плата оснащена ATmega16U2, запрограммированным в качестве USB-последовательного преобразователя. Дополнительным бонусом является то, что наш dfrduвсе еще использует чип DIP посылка AVR. Вы можете удалить его, чтобы обновить или перепрограммировать микропрограммное обеспечение чипа, или даже поместить его на законченный, более компактный проект. Самое классное в нашем новом микроконтроллере dfrduсостоит в том, что в заголовках используются различные цвета для подключения портов ввода/вывода различных типов: Красный для Секции питания. Синий для аналогового ввода/вывода. Зеленый для цифрового ввода/вывода. Эти цвета соответствуют нашим сенсорным кабелям. Это действительно позволяет легко определить, где подключить датчики, или определить, какая сторона является аналоговой (синий) или цифровой (зеленый). Плата для Arduino Uno-это плата микроконтроллера на основе ATmega328. Он имеет 14 цифровых входных/выходных контактов (из которых 6 можно использовать в качестве PWM выходов), 6 аналоговых входов, 16 МГц кварцевый генератор, подключение USB, разъем питания, ICSP header, и кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью usb-кабеля или подключите его к адаптеру переменного тока или аккумулятору, чтобы начать работу. Эта плата добавила SDA и SCL контакты, которые находятся рядом с AREF pin и два других новых контакта, размещенных рядом с сбросом pin, IOREF, которые позволяют экранам адаптироваться к напряжению, предоставляемому от платы. В будущем, щиты будут совместимы как с платой, которая использует AVR, которая работает с 5 В, так и с платой для Arduino из-за того, что работает с 3,3 В. Второй-это не подключенный контакт, который предназначен для будущих целей. Фото
Параметры
Микроконтроллер: ATmega328 (посылка DIP) Рабочее напряжение: 5 В Входное напряжение (рекомендуется): 7 ~ 12 В Входное напряжение (лимиты): 6 ~ 20 в Цифровые контакты ввода/вывода: 14 (из которых 6 обеспечивают выход ШИМ) Аналоговые входные контакты: 6 Постоянный ток на вход/выход: 40 мА Постоянный ток для 3,3 В Pin: 50 мА Флэш-Память: 32 КБ, из которых 2кБ используется загрузчиком SRAM: 2 Кб (ATmega328) EEPROM: 1 Кб (ATmega328) Тактовая частота: 16 МГц Размер: 75x54x15 мм (2,95x2,13x0,59 ") Envionment Friendly: соответствие Rohs Документы
ATmega328P лист данных:/www.dfrobot.com/image/data/DFR0216/ATmega328P.pdf Домашняя страница Ardulno:/www. ardulno. cc/ Как:/ardulno. cc/en/Guide/домашняя страница Ссылка на программирование:/www. ardulno. cc/en/Reference/HomePage Отгрузочная ведомость
DFRduino Uno R3 x1
Характеристики
- Бренд
- DFRobot
- Тип демоплаты
- Другой
- Номер модели
- DFRduino Uno R3 / V3.0
