O073 ISDS205X 5 в 1 ПК на основе USB/анализатор спектра/DDS/логический анализатор/регистратор данных/цифровой осциллограф+ аттенюатор

Описание

20-полосный Виртуальный осциллограф, анализатор спектра, регистратор данных, логический анализатор (поддержка Saleae Logic), DDS

1.Введение

ISDS205 двухканальный цифровой осциллограф, с "низкой стоимостью, высокой производительностью" в качестве целей дизайна. Хорошо спроектированная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, переменная поддержка X-T и XY переменная схема двухканального виртуального осциллографа, анализатор спектра, регистратор данных.

Осциллограф	Анализаторы спектра	Данные Регистраторы	Логический анализатор	DDS генератор
ISDS205A	√	√	√
ISDS205B	√	√	√	√
ISDS205C	√	√	√	√
ISDS205X	√	√	√	√	√

205C и 205X поддержка логического анализатора. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 вида программного обеспечения, Saleae Logic поддерживает SPI, IIC, UART и т. д. 17 видов анализа протокола.

205B и 205X поддерживают функцию DDS.

DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м.

2.Особенности Описание

Цифровой осциллограф
Каналы	2
Импеданс	1mом 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 V ~ 6 V (зонд X1) -60 V ~ 60 V (зонд X10)
Вертикальная точность	± 3%
Развертки диапазон	1ns-20s
Вход защиты	Диода, 50Vpk
Autoset	Да (от 10 Гц до 20 МГц)
Режим запуска	Авто, нормальный и сигнал
Триггер Тип	Нет, поднимающийся край, падающий край, Поднимающийся край или падающий край
Уровень триггера	Да
Источник запуска	CH1, CH2
Буфера Размеры	1 Мб/ч
Пропускная способность	20 МГц
Макс образец	48 мс/с
Вертикальная установка	CH1, CH2, ADD, SUB, MUL
Дисплей режим	X, Y-T и X-Y
Измерений	Да
Волна спасти	Osc (частный), exel и Bmp

Анализаторы спектра
Каналы	2
Пропускная способность	20 МГц
Алгоритм	FFT (18 окон), корреляция
БПФ точек	8-1048576/CHN
БПФМера	Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR
Фильтр обработки	FIR фильтр поддерживает произвольный диапазон частотного выборочного метода, а также прямоугольник, Бартлетт, треугольник, косин, ханнинг, Бартлетт _ ханнинг, Хамминг, блэкмен, Блэкман _ Харрис, Туки, нутттл, флаттоп, бохман, парзен, ланцзос, Кайзер, гауссанд Дельфин _ Чебышев, оконный метод дизайна. IIR поддержка фильтров "Butterworth", "Chebyshev I", "Chebyshev II", "Elliptic" тип конструкции фильтра

Примечание: Заводская калибровка осциллографа, если вы не удовлетворены измерениями, ручная калибровка, конкретные инструкции осциллографа.

Данные Регистраторы
Канал	2
Импеданс	1mом 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 V ~ 6 V (зонд X1) -60 V ~ 60 V (зонд X10)
Образец	1 канал: 1 K ~ 24 M Гц 2 канала: 1 K ~ 16 М Гц
Сохраните файл	Максимальное 4G, время записи, связанное с частотой дискретизации

Примечание: специальный рекордер скорости с компьютерной скоростью обработки, и если использовать высокую частоту дискретизации, ситуация может сломаться.

Логический анализатор (205C/205X)
Канал	16
Образец	8 каналов: 250 K ~ 24 М Гц 16 каналов: 250 K ~ 16 м Гц
Образец Точек	1 м-2 Гб

Saleae LogicЛогический анализатор (205C/205X)
Канал	8
Образец	25 к ~ 24 М Гц
Протокол анализатор	Atmel ИСО, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Манчестер, 1-проводной, UNI/O, простой параллельно, мдио, USB1.1, PS/2 клавиатура/мышь
Образец очков	1 Мб ~ 10 ТБ

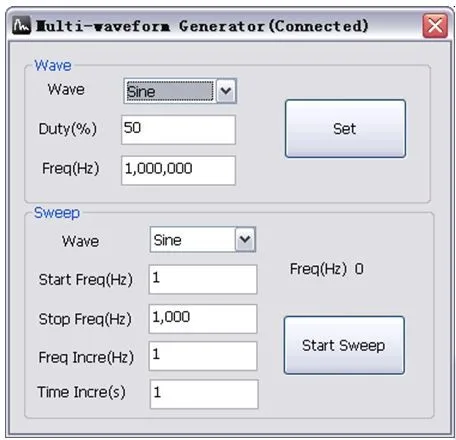

DDS (205B/205X)
Волна	Синус, квадрат (рабочий Круг переменный), треугольник, вверх пилообразный, вниз пилообразный
Амплитуда	≥9Vp-p (без нагрузки)
Импеданс	200Ω±10%
Офсетная печать	±2. 5 V
Частотный диапазон	1 Гц ~ 20 МГц (синус), 1 Гц ~ 2 МГц (другие)
Частота Разрешение	1гц
Частота устойчивость	±1×10-3
Частота точности	±5×10-3
Треугольная волна линейность	≥98% (1 Гц ~ 10 кГц)
Синусоидальная волна искажений	≤ 8% (1 кГц)
Время подъема/падения квадратной волны	≤100ns
Прямоугольная волна рабочий Круг	1% ~ 99%
Развертки
Диапазон развертки	Fs ~ Фе
Развертки временной диапазон	0,1 ~ 10 s
Амплитуда	0.5Vp-p ~ 10Vp-p

3. Вид фото

Размер 15 (cm) * 10 (cm) * 2,9 (cm)

4. Результатов измерений

4,1 моделирование-упрощенная версия программного обеспечения, все смоделировано на традиционном дизайне осциллографа. Вы начинаете Легкое обновление, устраняя необходимость в учебе.

O073 ISDS205X 5 в 1 ПК на основе USB/анализатор спектра/DDS/логический анализатор/регистратор данных/цифровой осциллограф+ аттенюатор

4,2 мощная профессиональная версия программного обеспечения, с использованием самостоятельно спроектированных цифровых сигналов, интегрированного спектра FFT, спектра мощности, корреляции и цифрового фильтра.

БПФПоддерживает выбор 8-1048576,

Поддержка прямоугольника, bartlett, triangal, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss, dolph_chebyshev целых 18 видов окон;

Поддержка измерения гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR

СоотношениеПоддержка, самостоятельный и перекрестный расчет корреляции;

Цифровой фильтрПоддержка IIR и FIR дизайн фильтра.

FIR фильтр поддерживает произвольный диапазон частотного выборочного метода, а также прямоугольник, Бартлетт, треугольник, косин, ханнинг, Бартлетт _ ханнинг, Хамминг, блэкмен, Блэкман _ Харрис, Туки, нутттл, флаттоп, бохман, парзен, ланцзос, Кайзер, гауссанд Дельфин _ Чебышев, оконный метод дизайна.

IIR поддержка фильтров "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип конструкции фильтра.

Поддерживает сигналы, собранные непосредственно обработанным фильтром, и отображение результатов фильтрации позволяет проектировать фильтры более упрощенно.
