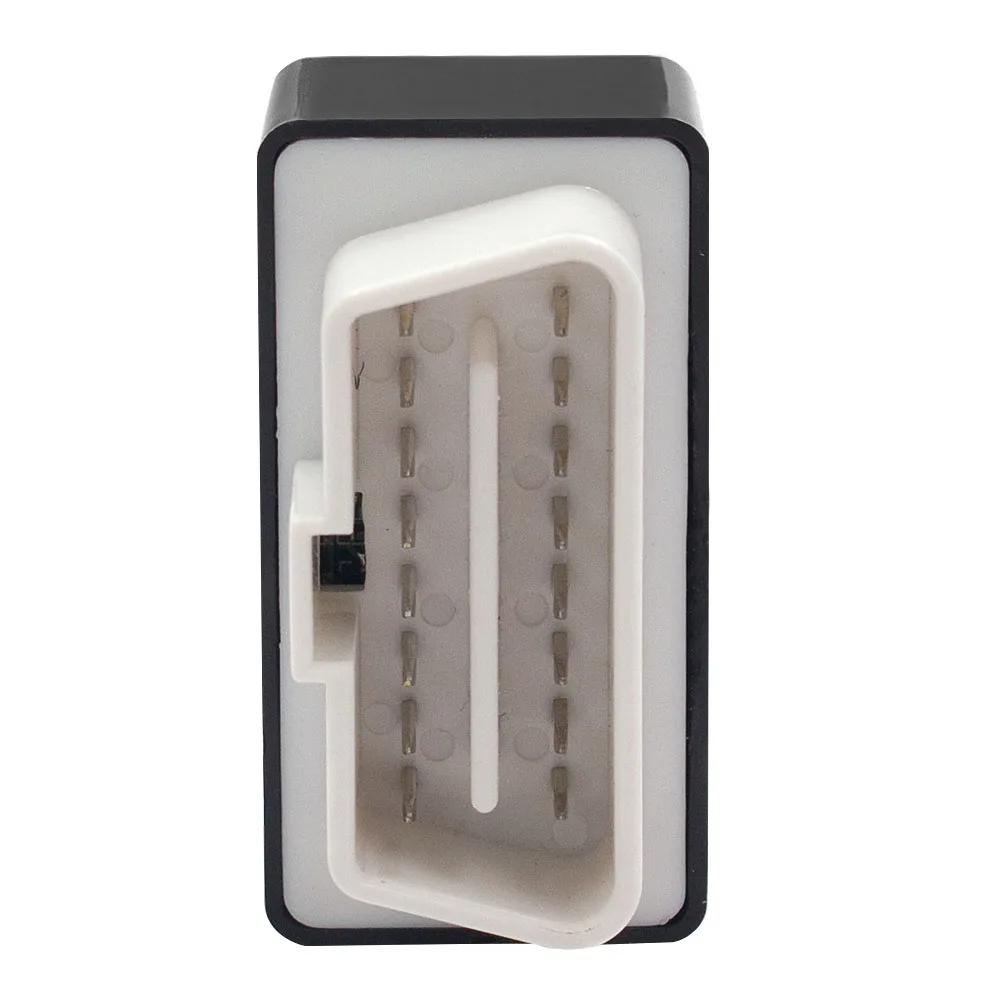

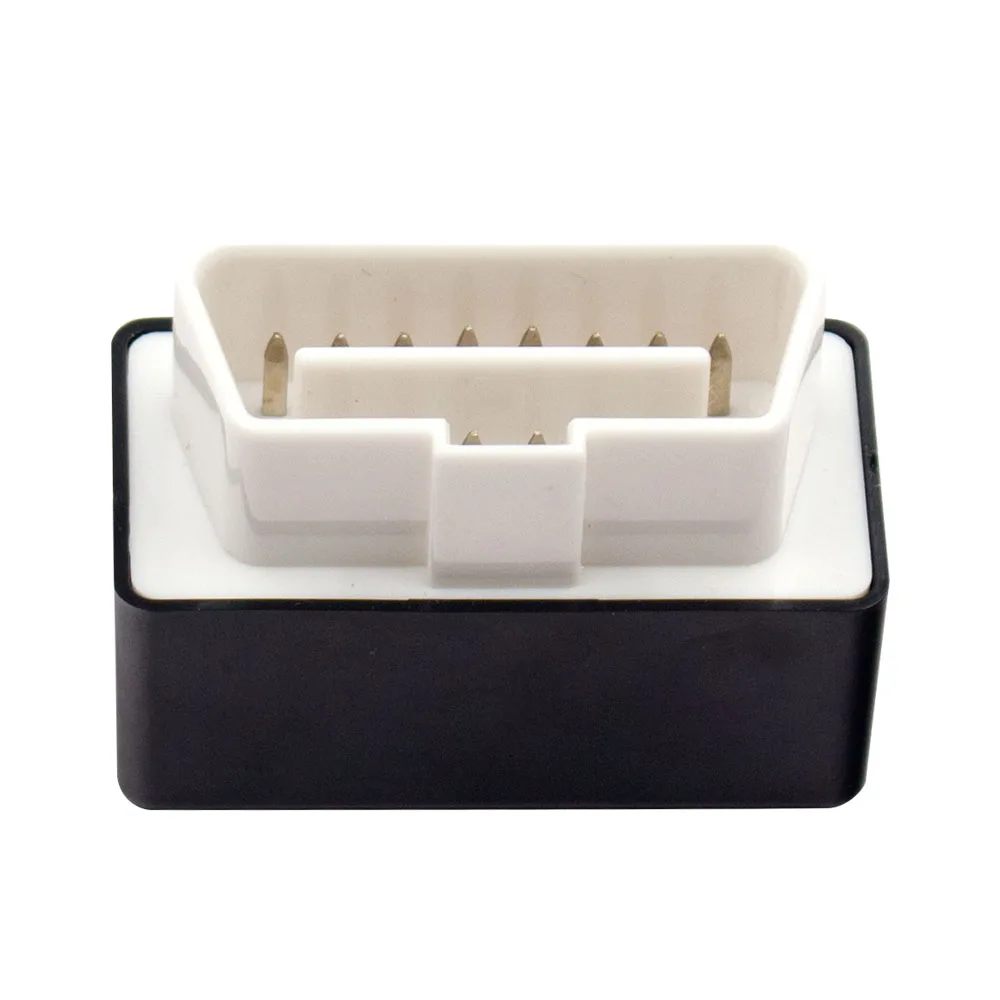

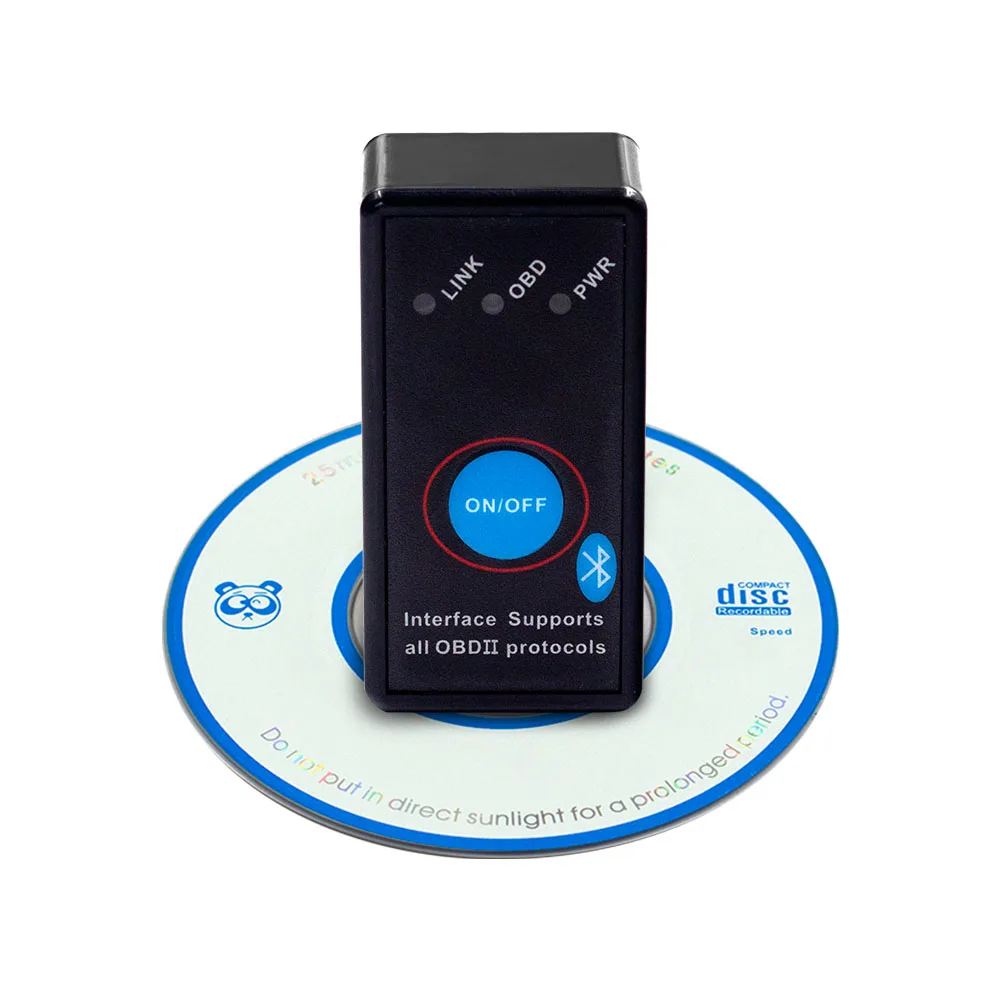

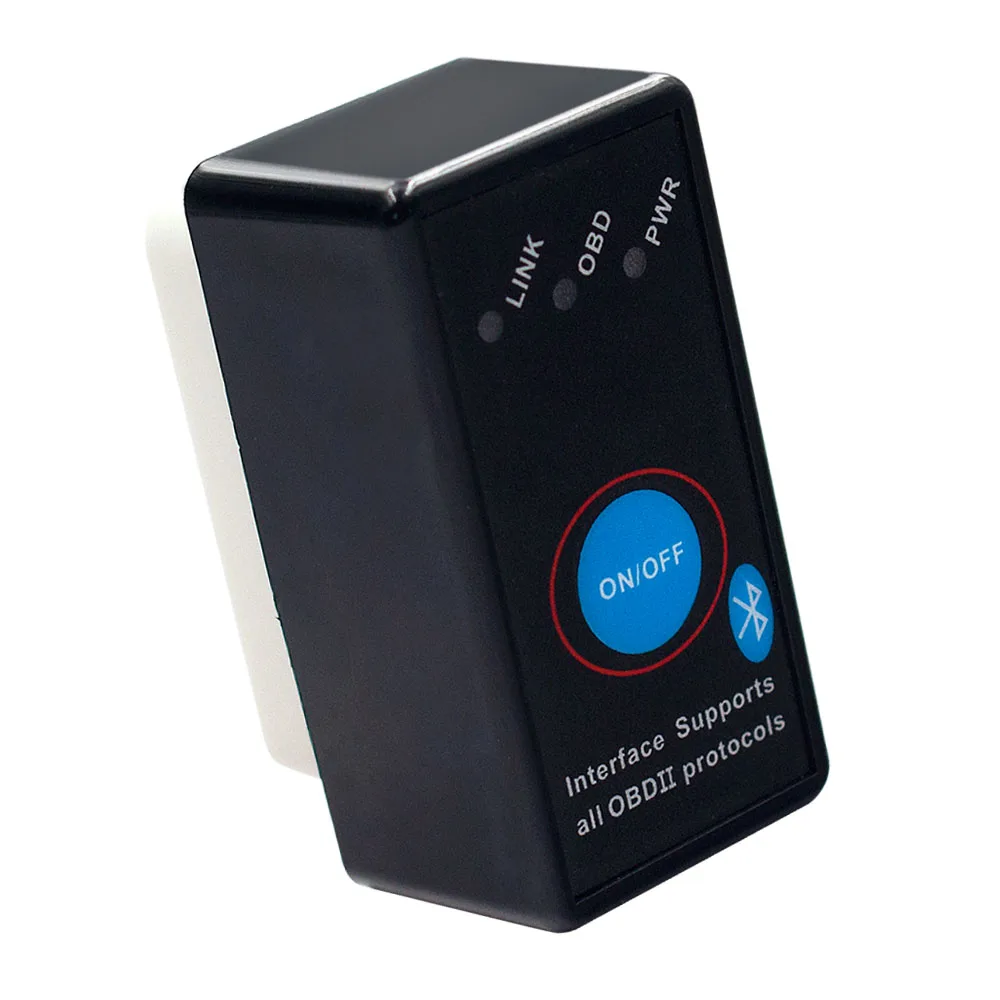

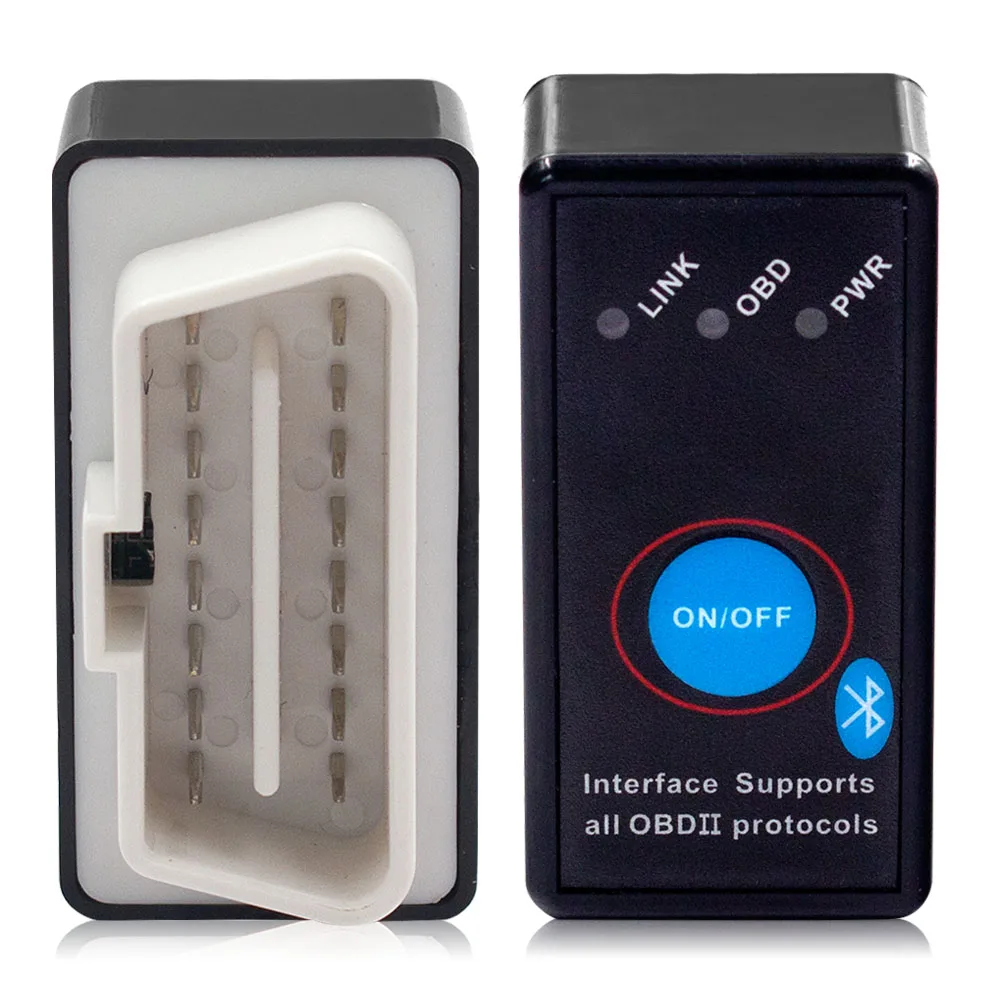

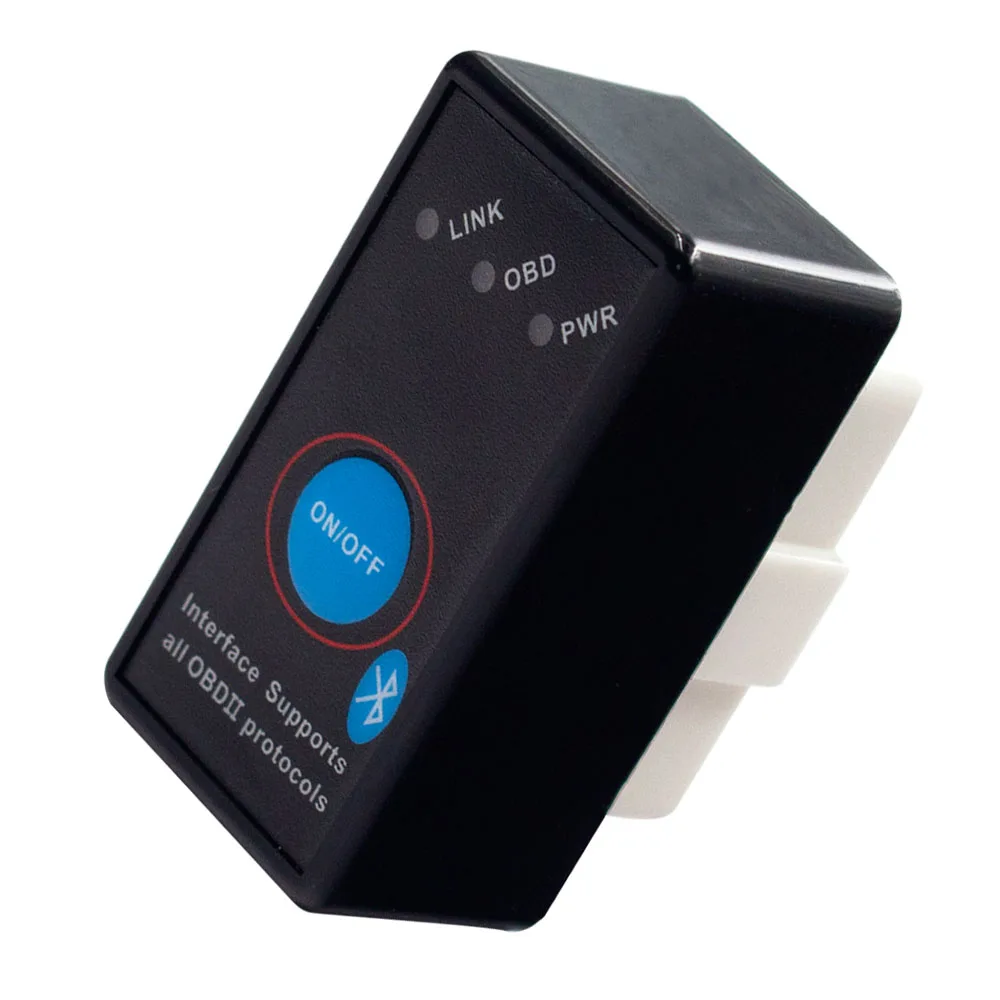

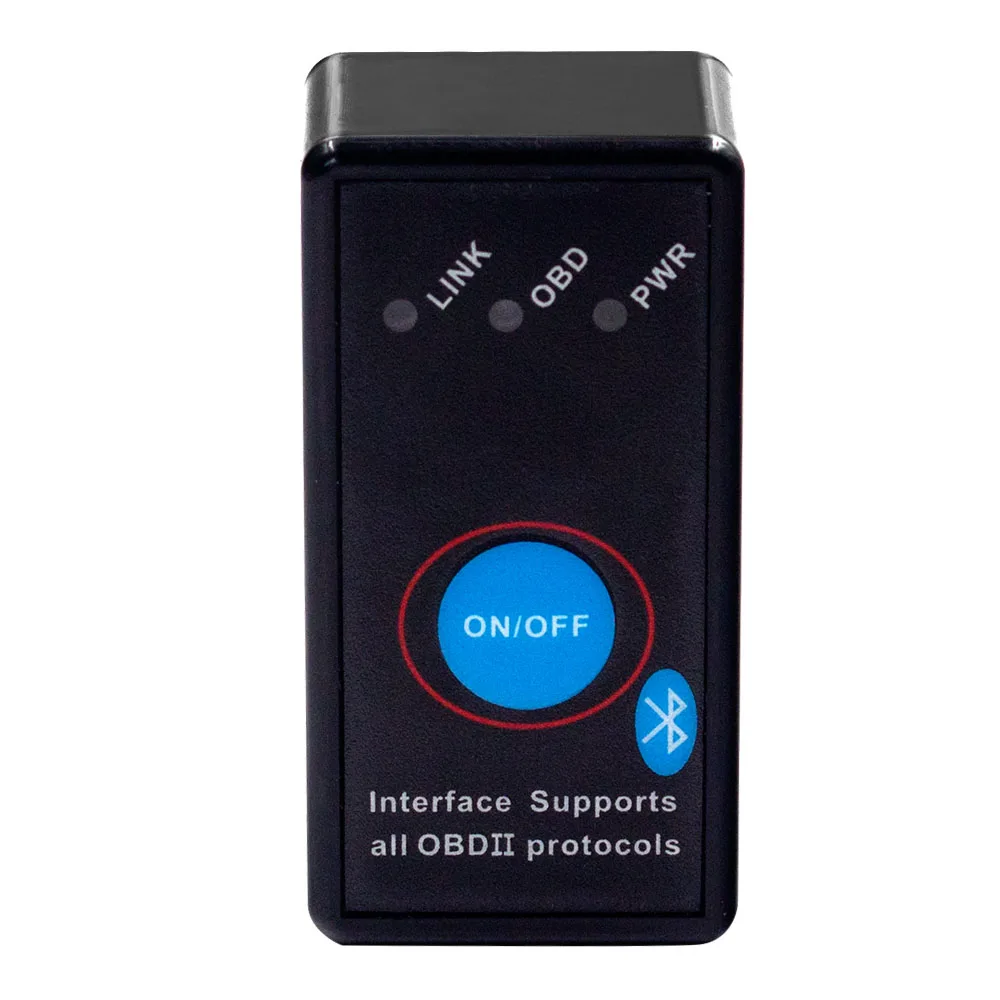

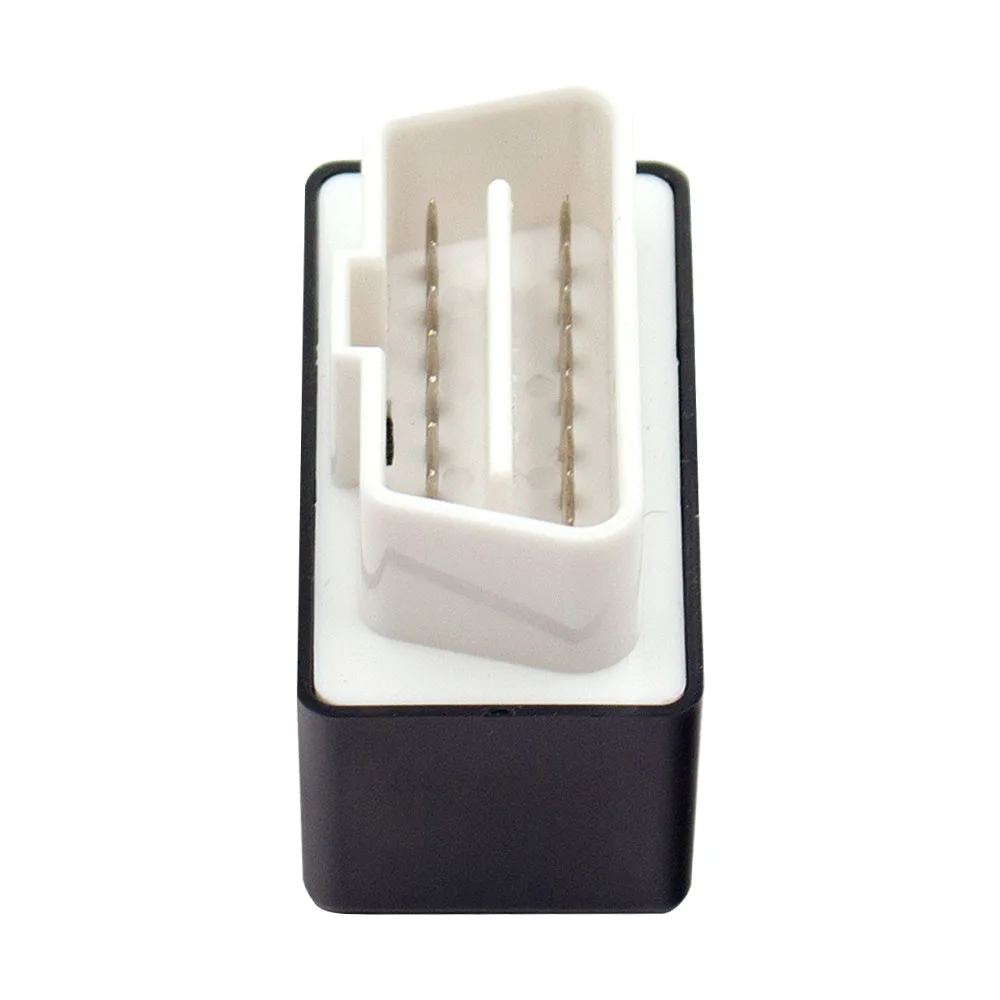

PIC18F25K80 ELM327 V1.5 ELM 327 Bluetooth Мини OBD2 считыватель кодов с переключателем питания для Android Windows автомобильный диагностический сканер

Описание

1. Основные характеристики:

1.100% аппаратное обеспечение V1.5 с чипом pic18f25k80.

(1PCB плата с чипом PIC18F25K80 4 МГц, чип Bluetooth 24 МГц. )

2. Аппаратное обеспечение V1.5, программное обеспечение V2.1.

3. Вки наКрутящий момент для андроид Symbian

(Поддержка системы Android smart phone V4.0 до версии V4.3)

ПК(Windows XP Windows 7 32 бита)

Не поддерживает IOS systerm

4. Многоязычный: 13 видов

Голландский, хорватский, чешский, датский, немецкий, английский, испанский, французский, Хорватский, венгерский, итальянский, польский, сербский, испанский, турецкий, русский язык.

5. Пароль Bluetooth: 1234

6. Поддержка бензиновых автомобилей,Не поддерживает дизельные автомобили и грузовики.

7. Разница между версией V2.1 и V1.5:

V2.1-поддерживает 7 видов автомобильных протоколов OBDII

V1.5-поддерживает 9 протоколы, предполагают, в частности, SAE J1850 ШИМ (41,6 кбод) и SAE J1850 VPW (10,4 кбод), таким образом, V1.5 может работать на больше моделей автомобилей, чем V2.1

2. Описание:

Он поддерживает все протоколы OBD-II:

1. SAE J1850 PWM (41,6 кбод)

2. SAE J1850 VPW (10,4 кбод)

3. ISO9141-2 (5 бод инициализации, 10,4 кбод)

4. ISO14230-4 KWP (5 бод инициализации, 10,4 кбод)

5. ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6. ISO15765-4 CAN (11 бит ID, 500 кбод)

7. ISO15765-4 CAN (29 бит ID, 500 кбод)

8. ISO15765-4 CAN (11 бит ID, 250 кбод)

9. ISO15765-4 CAN (29 бит ID, 250 кбод)

3. Функции:

1. Прочитайте диагностические коды неисправностей, как общие, так и специфические для производителя, и Отобразите их значение (более 3000 определения стандартных кодов в базе данных).

2. Очистите коды неисправностей и выключите MIL ("Проверьте двигатель" свет)

3. Отображение данных датчика тока, включая:

4. И двигателя (об/мин)

5. Расчетное значение нагрузки

6. Температура охлаждающей жидкости

7. Состояние топливной системы

8. Скорость автомобиля

9. Кратковременный расход топлива

10. Долгосрочная отделка топлива

11. Давление во впускном коллекторе

12. Синхронизация

13. Температура всасываемого воздуха

14. Расход воздуха

15. Абсолютное положение дроссельной заслонки

16. Напряжение датчика кислорода/сопутствующие кратковременные планки топлива

17. Состояние топливной системы

18. Давление топлива

19. Многие другие.

5. Настройки по умолчанию (пользовательский регулируемый)

1. Работает с OBD-II совместимым транспортным средством

2. Беспроводной (Bluetooth) 5-10 метров

3. SW включен для Pa, PDA, Mobile

4. SW в комплекте для Windows XP или Windows 7 32 бит

5. SW включен для Windows смартфон Android ONLY4.

6. Обратите внимание:

1. Пожалуйста, используйтеWindows XP или Windows 7 32 битаСистема, если вы используете компьютер, подключите продукт.

2. Перед оформлением покупкиОтключите интернет и закройте антивирусную системуПрограммное обеспечение при его использовании.

3. Наши ELM327 поддерживают бензиновые автомобили,Не поддерживает дизельные автомобили.

4. мы не можем проверить автомобиль один за другим, поэтому мы не уверены, работает ли это устройство в вашем автомобиле или нет. если вы также не уверены, работает ли это устройство для вашего автомобиля, пожалуйста, проверьте его еще раз перед заказом или вы можете купить его для тестирования. И если вы уже купили, И он не может работать с вашим автомобилем, пожалуйста, свяжитесь с нами сначала. Но, пожалуйста, никогда не оставляйте отрицательный отзыв.

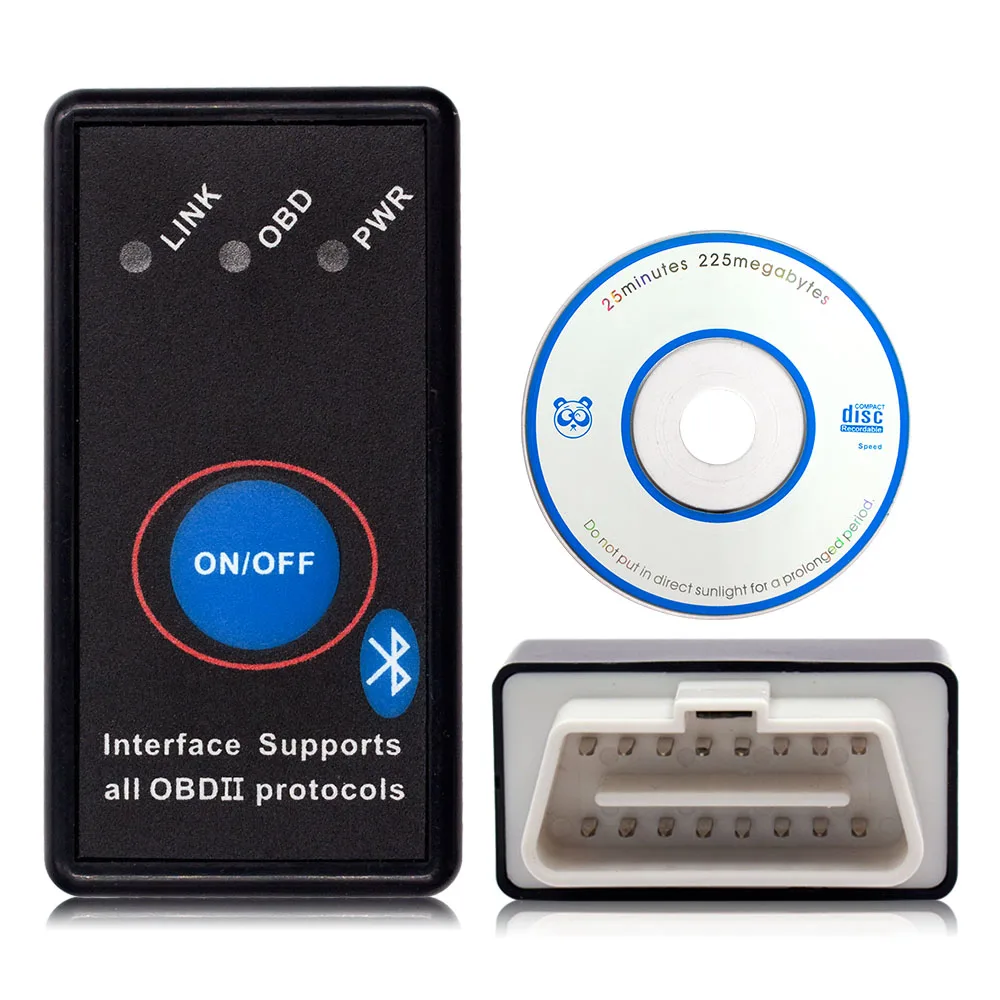

7. Упаковочный лист:

1 * ELM327 Bluetooth V1.5

1 * dvd-привод

1. Почему устройство bluetooth не может быть подключено или почему оно не может найти мой автомобиль ЭБУ? -Это Решения нашего Техника:

2.Для вашего автомобиля, который будет соответствовать стандарту OBD II, он должен иметь 16-контактный диагностический разъём (DLC) под приборной панелью и этикеткой информации об ограничении выбросов транспортного средства должно быть указано, что транспортное средство соответствует бд II. Как показано на картинке:

Эти фотографии были протестированы нами, затем сделайте фото, когда вы используете 327, пожалуйста, следуйте инструкциям на фотографиях.

ELM327 установлен на Windows XP
