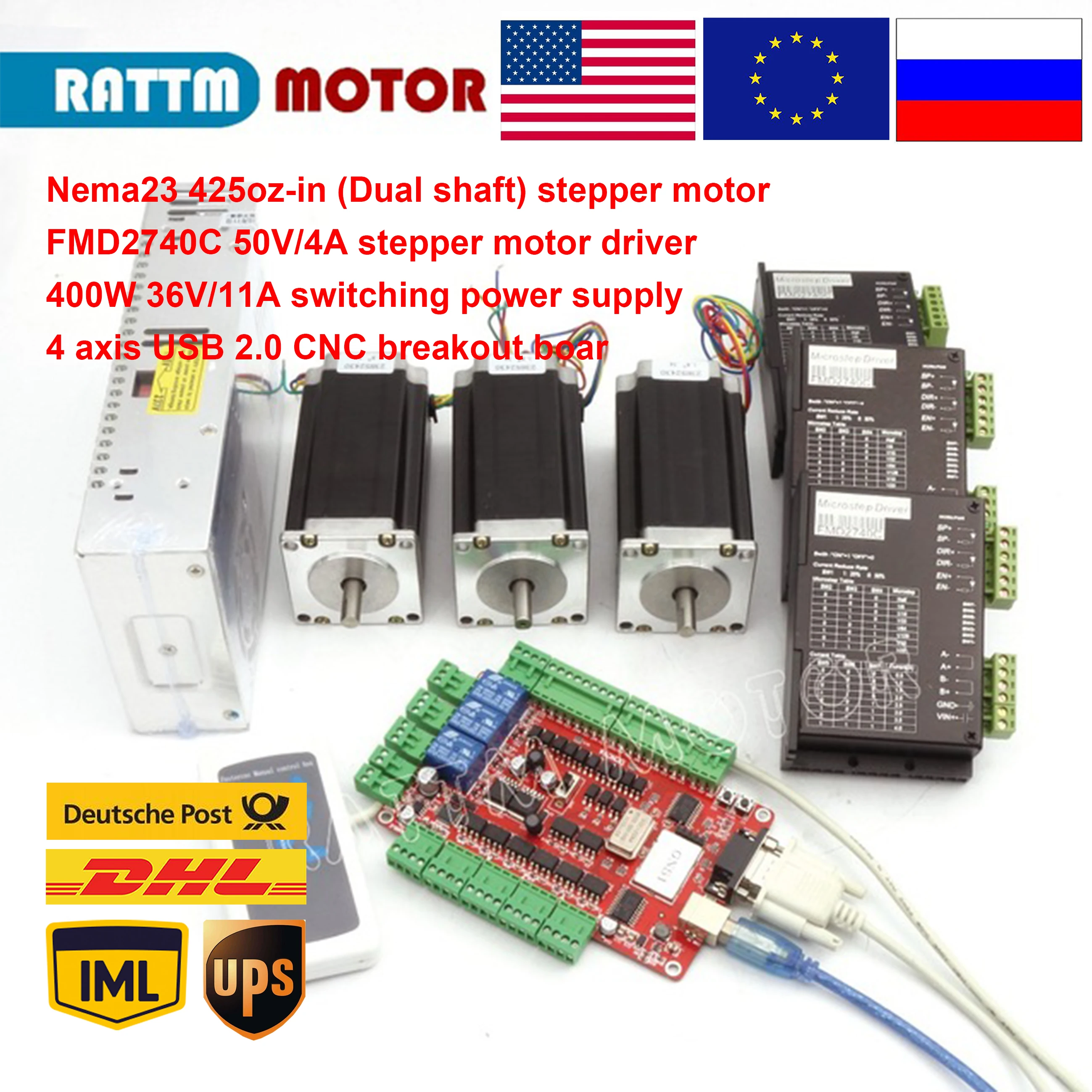

ЧПУ 3 оси комплект Nema23 шаговый двигатель 112 мм(двойной вал) 425oz-in& FMD2740C 50VDC 4A драйвер двигателя и 4 оси USB порт коммутационная плата

Хорошие новости:Ру/ЕС на складе!Ру/ЕССтраны свободного таможенного налога.

Дорогие друзья! Иметь хорошие новости отRATTM двигательУ нас естьСклад ВВеликобритания де,Поставка от Великобритания де Для клиентов Европейского союзаДешевая доставкаИ Международная Стандартная доставка по DHL/ Deutsche Post /IML

ЭтиЕвропейский союзСтраныБыстрая доставка

Заказы в другие страны все еще отправляются из Китая!

Наша продукция очень популярна, не будет достаточноВ наличии, но не важно, обычно просто Подождите 15-25 дней, можно отправить, Поэтому я надеюсь, что покупатели свяжутся со мной перед покупкой. Спасибо!

Спасибо за помощь!

Посылка включает в себя:

Руководство пользователя на английском и китайском языках:

Https://drive.google.com/open?id=0B49xwe9ffk3fLWRrTzExRHBpblk

Https://drive.google.com/file/d/0B49xwe9ffk3fLWRrTzExRHBpblk/view? Usp = обмена

Https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view? Usp = обмена

4 осиДля среднего размера мельницы плазмы или лазера

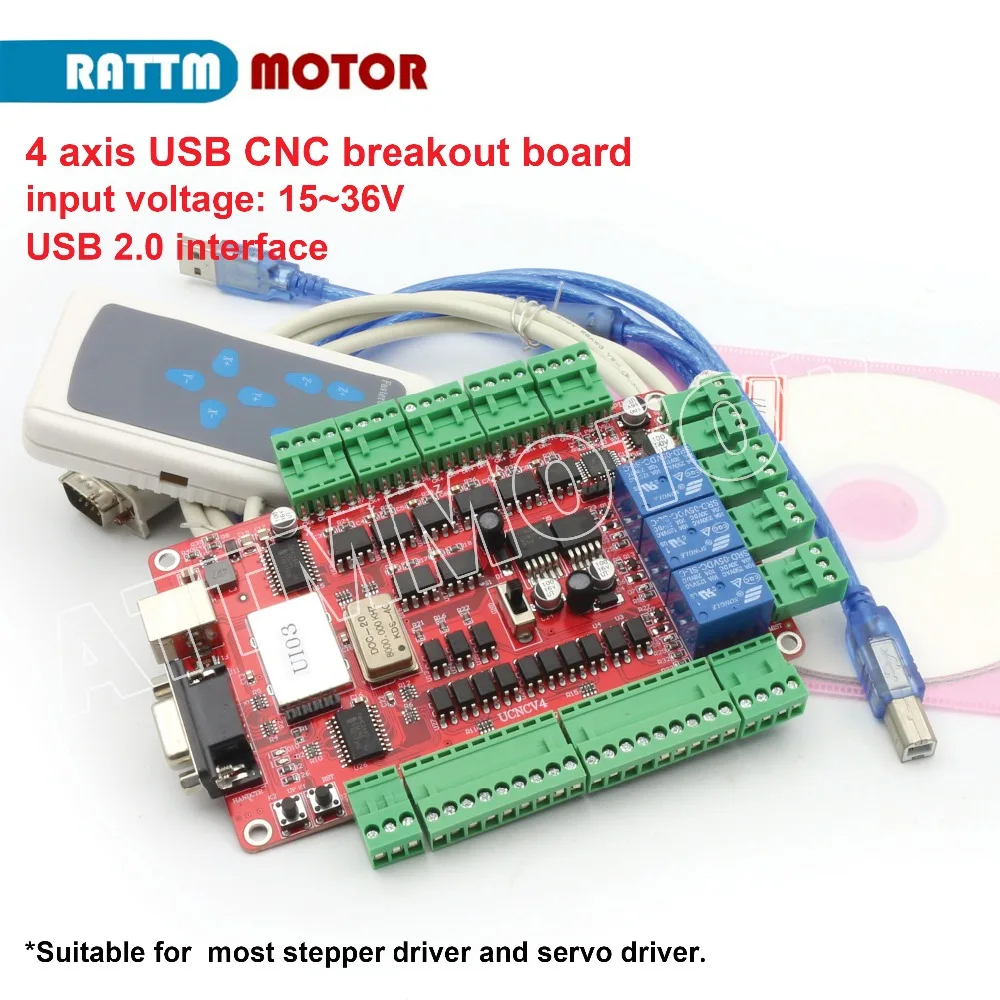

1. Краткое описание продукции

USBCNCV4.0 является высокопроизводительным контроллером движения, который основан на ПК программного обеспечения USBCNC управления, система может завершить преобразование из G кода для подключения сигнала управления движения водителя шагового двигателя, не требуя каких-либо дополнительных аппаратных средств и программного обеспечения. Эта плата управления совместима с большинством шагового драйвера и сервопривода, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

2. Требования к компьютерной системе

Минимальной конфигурации:

1) Процессор: 1 ГГц

2) память: 512 MB

3) 500 МБ свободного дискового пространства

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) Net FRAMEWORK 3.5SP1

Рекомендуемая конфигурация:

1) Процессор: 2 ГГц dikaryon

2) Память: 2 Гб;

3) 1G свободного места на диске

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) Net FRAMEWORK 3.5SP1

3. Особенности производства

1. После проверки версия V4 использует красную печатную плату, размер печатной платы составляет 135,3*82,5 мм;

2. Передняя часть узкого края размещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, вытянутых непосредственно из панели чехол;

3. задний конец узкого края-это входной и выходной интерфейс питания и 3 релейный выходной интерфейс; реле-это сильный источник помех, реле вдали от дизайна основного чипа управления, это способствует стабильности платы;

4. Одна из двух широких сторон-шаговый двигатель и главный сигнал axiscontrol;

5. Другая сторона двух широких сторон-Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; одна сторона для входа, другая сторона выходного режима подключения проста и удобна;

6. 5 В и 12 В силовой модуль компактная самостоятельность, безопасность, стабильность;

7. Внешнее обеспечение стабильности системы эффективно работает с кристаллом активный и главный чип управления щит;

8.Контурный размер составляет 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм

9.Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

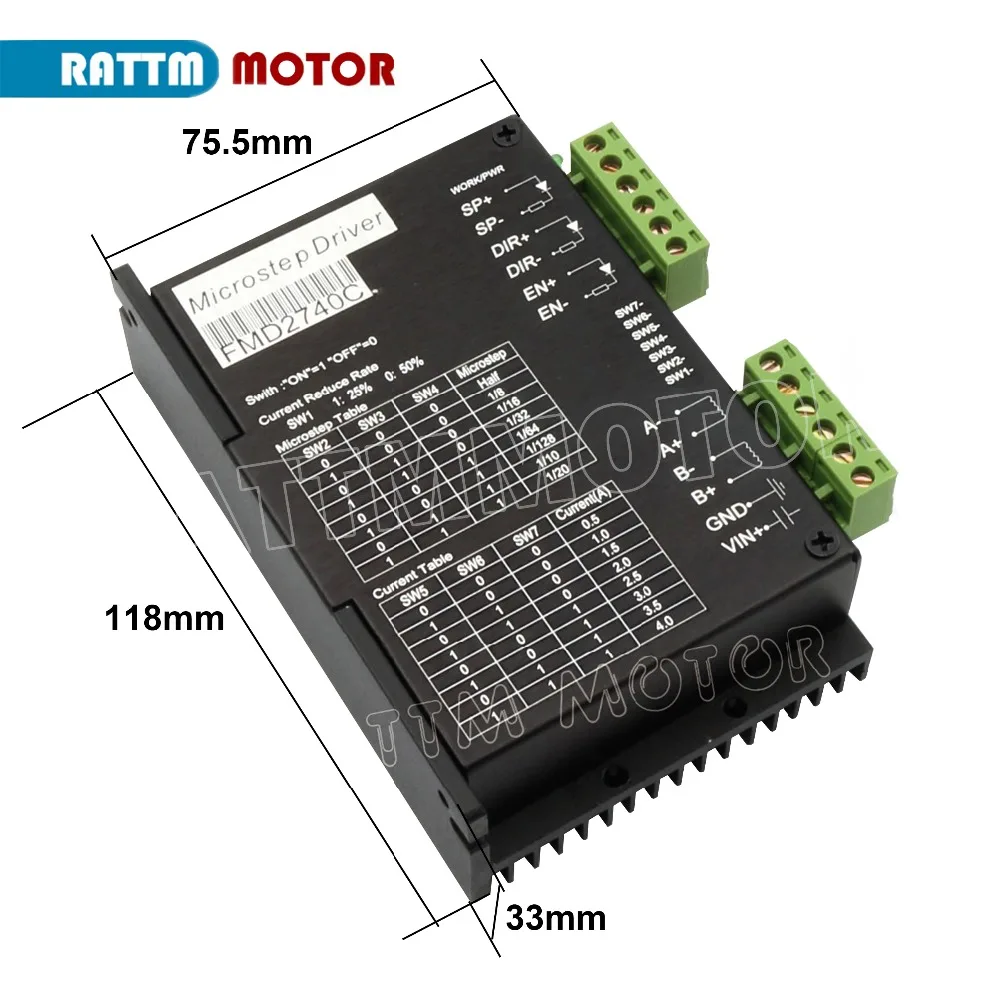

2.FMD2740C шаговый двигатель драйвер 50 V/4A

FMD2740C с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для вождения малого и среднего фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. Благодаря использованию новой биполярной технологии постоянного тока chopper drive, использование того же мотора может выдать больше скорости и мощности, чем у других водителей. Улучшена точность работы шагового двигателя, уменьшает вибрации и шум

Описание:

1) Высокая производительность, низкая цена

2) биполярный режим постоянного тока

3) Напряжение питания от 12 до 40 В постоянного тока

4) высокоскоростной входной сигнал изоляции оптопары

5) 20 кГц разделочная частоты

6) сегменты точность 2 \ 8 16 \ 32 \ 64 \ 128 \ 10 20 опционально

7) Электрический входной сигнал совместим с ttl

8) стационарный ток автоматически уменьшается наполовину

9) конструкция формы удобна для установки

10) Максимальный ток привода 4А

11) каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель

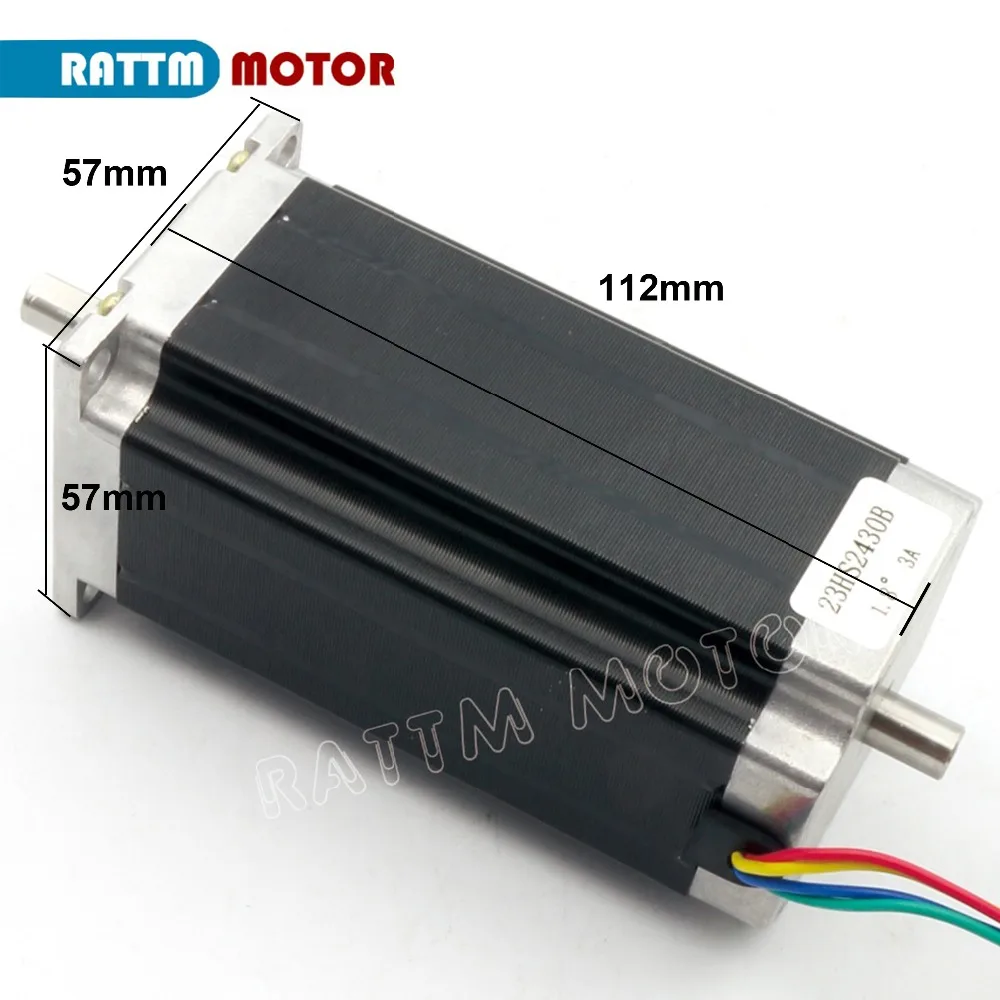

3. Шаговый двигатель

Технические характеристики

Номер детали: 23HS2430B

Рамка Размеры: NEMA23

Угол поворота: 1,8 градусов

Ток: 3,0 А/фаза

Сопротивление: 1,6 Ом/фаза

Индуктивность: 6,8 МХ/фаза

Удерживающий крутящий момент: 280N. cm/18kg-cm 425 oz-in

Инерция ротора: 800g-cm2

Количество проводов: 4

Вес: 1,66 кг

Длина: 112 мм двойной вал

Технические характеристики (23HS2430, передний вал диаметром 8 мм и длиной 21 мм, задний вал диаметром 8 мм и длиной 11 мм, 425 унций-в или 28кг. См удерживающий крутящий момент)

Двигатель свинцовыми проводами:

Красный +

Зеленый-

Желтый B +

Синий B-

4. Импульсный источник питания светодиодного табло

400 W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36 v/11 A, с переключением между дальним и выход импульсный источник питания светодиодного табло
