DFRobot Модернизированный W5500 Ethernet с ATmega32u4 и POE плата управления v2.0 совместим с Arduino для IOT intel of things

Введение

W5500 Ethernet с материнской платой POE является новым элементом в нашем семейство Ethernet. Он основан на ATmega32u4 и W5500 чип Ethernet, который достаточно полезен для большинства IOT проектов.Чип W5500-это жесткий встроенный чип Ethernet TCP/IP, который обеспечивает более легкое подключение к Интернету к встроенным системам. Это позволяет пользователям иметь Интернет-подключение в своих приложениях только с помощью платы, в которую встроены TCP/IP stack, 10/100 Ethernet MAC и PHY. Плата Ethernet W5500 использует высокоэффективный протокол SPI, который поддерживает скорость 80 МГц для высокоскоростной сетевой связи. Для снижения энергопотребления он также обеспечивает WOL (Wake on LAN) и режим отключения питания.Посылка одинаковая с Arduino Leonardo и совместима с большинством щитов и датчиков Arduino. Благодаря более безопасному и профессиональному чипу регулирования мощности система может работать в гораздо более сложных условиях. И забудьте о проблемах с питанием, так как он работает с питанием POE. Удобно?Обновление версии: V2.0 обновил свою цепь регулирования питания POE. Что делает питание POE более надежным.

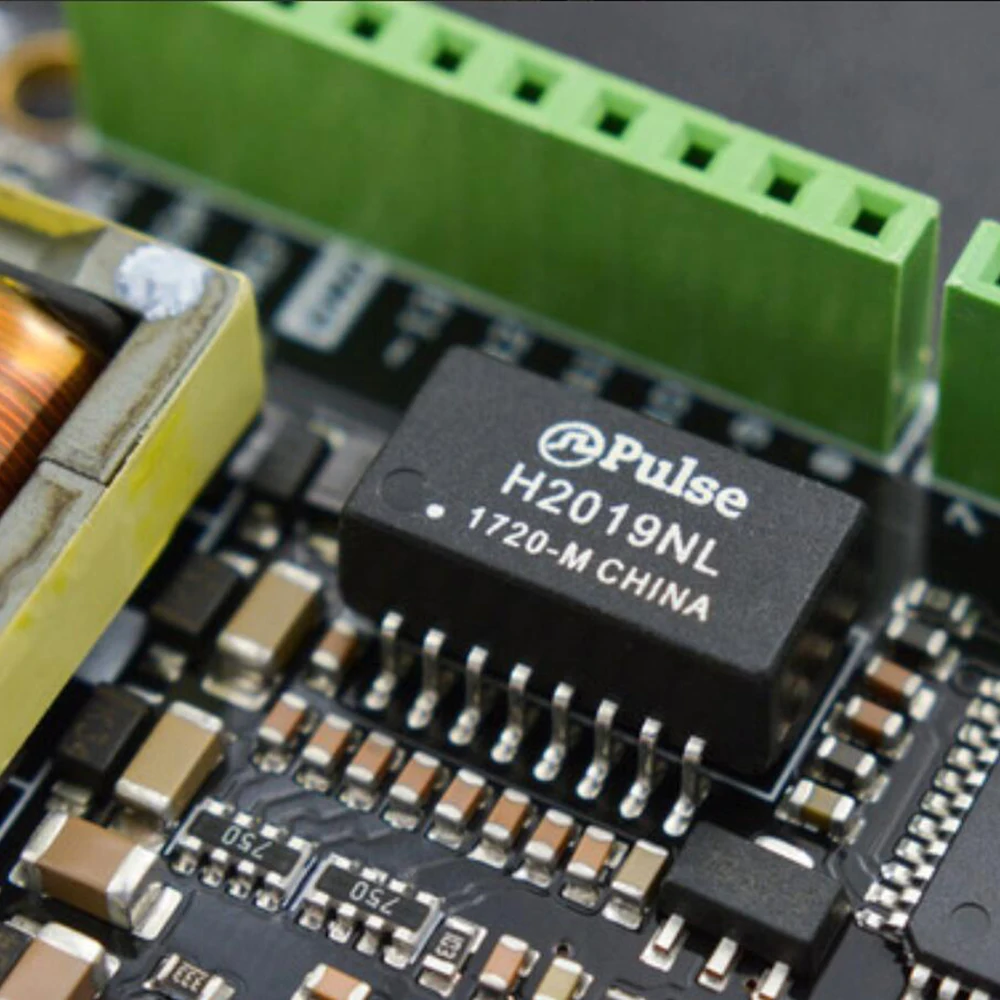

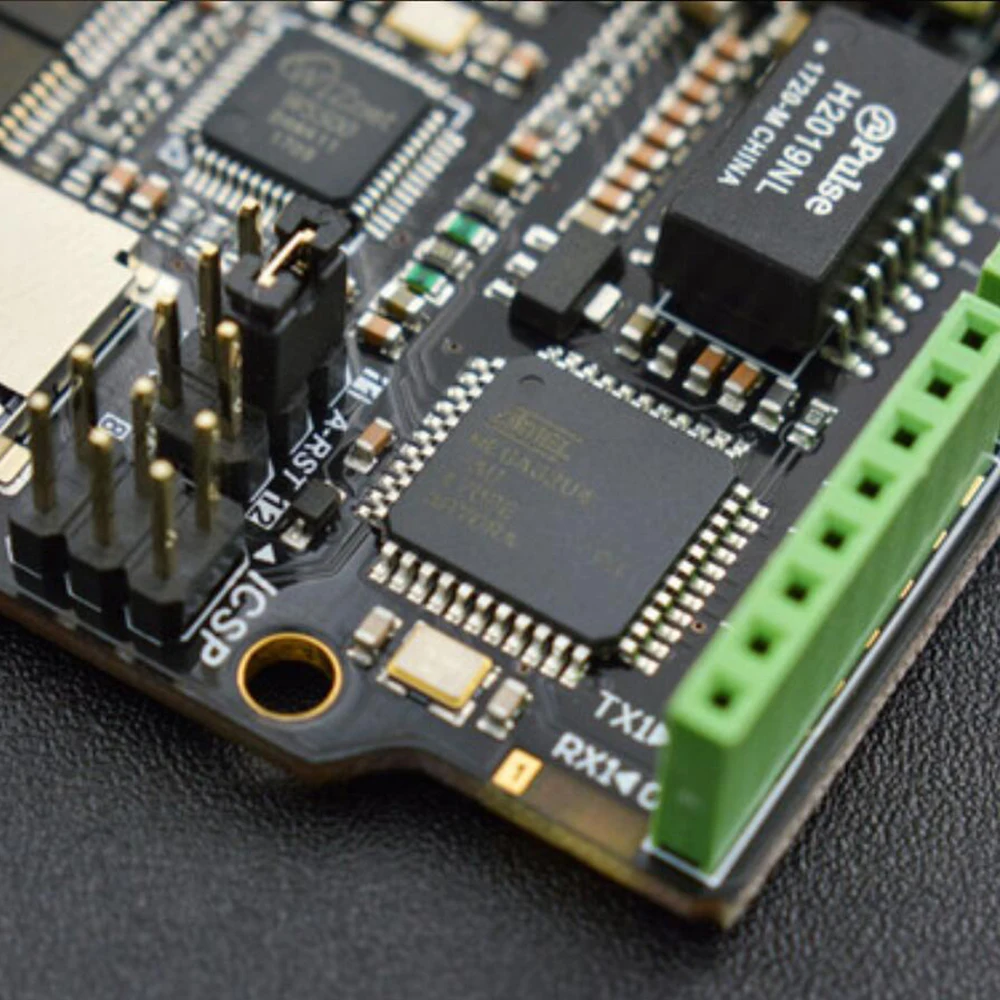

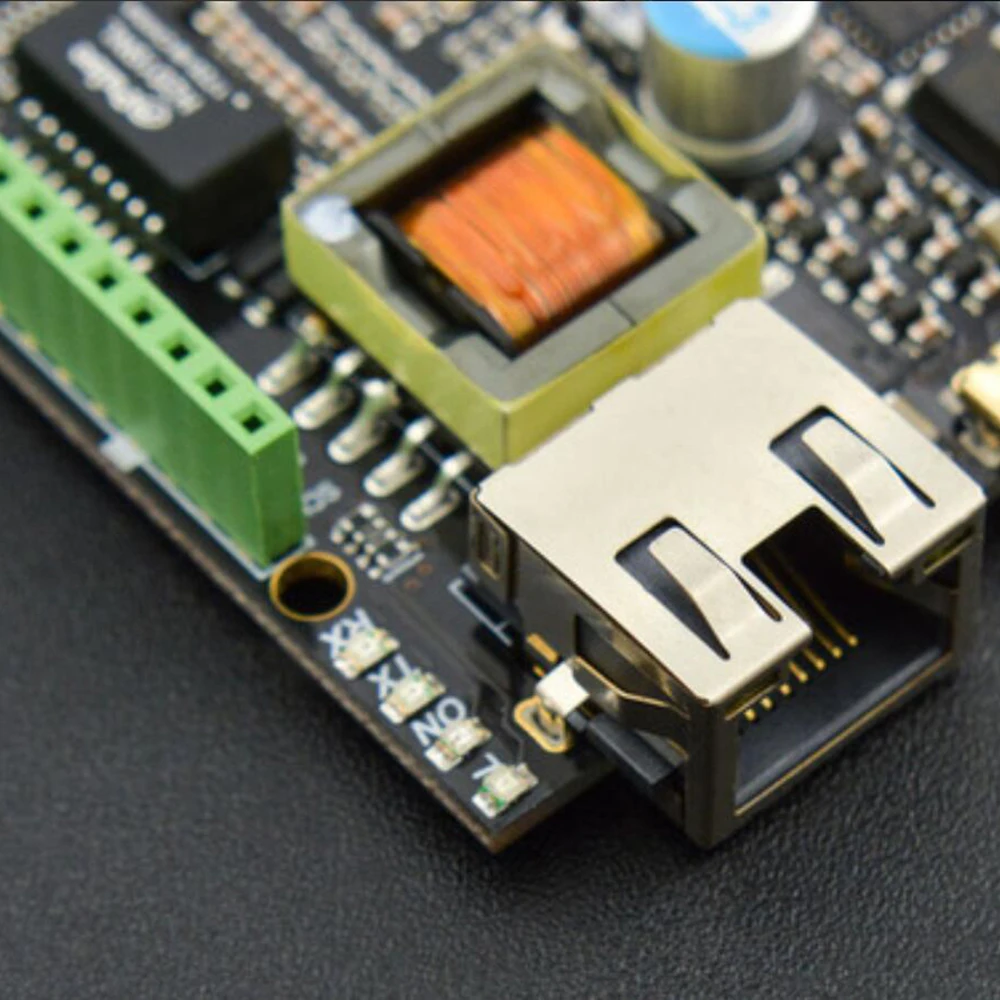

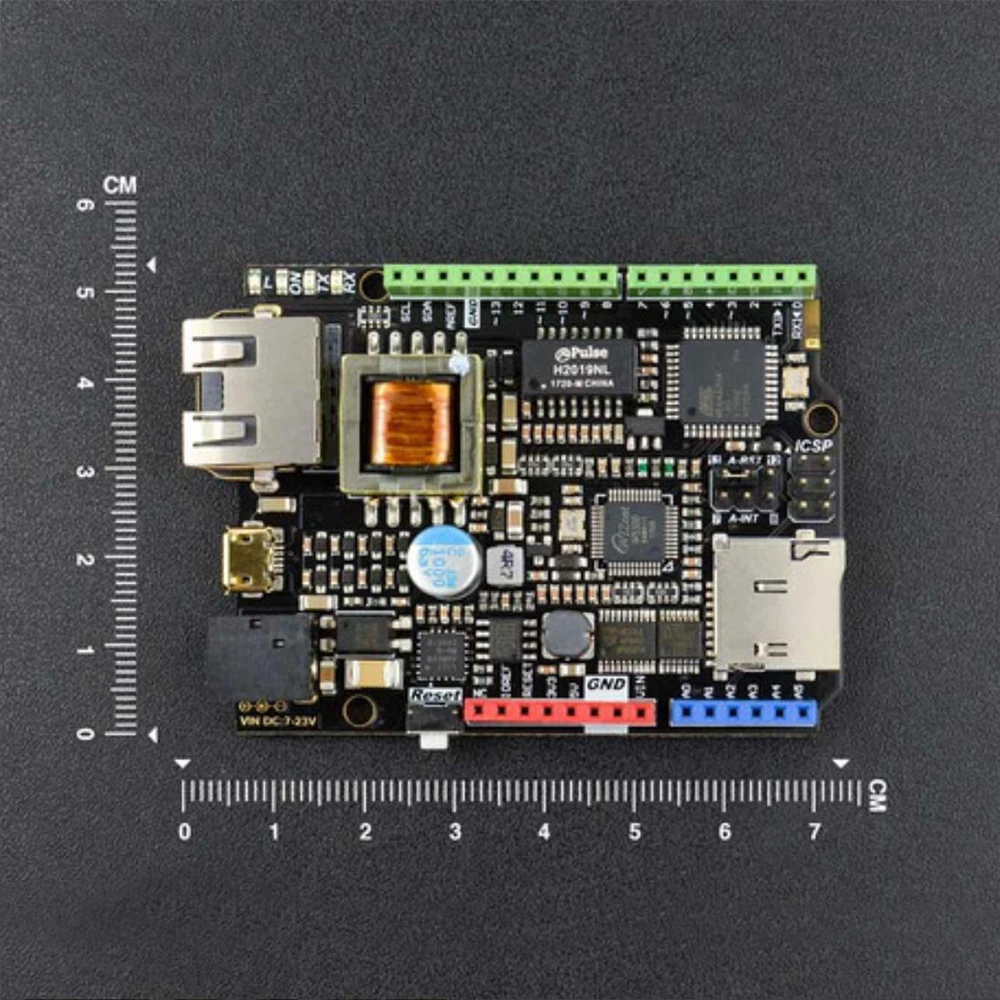

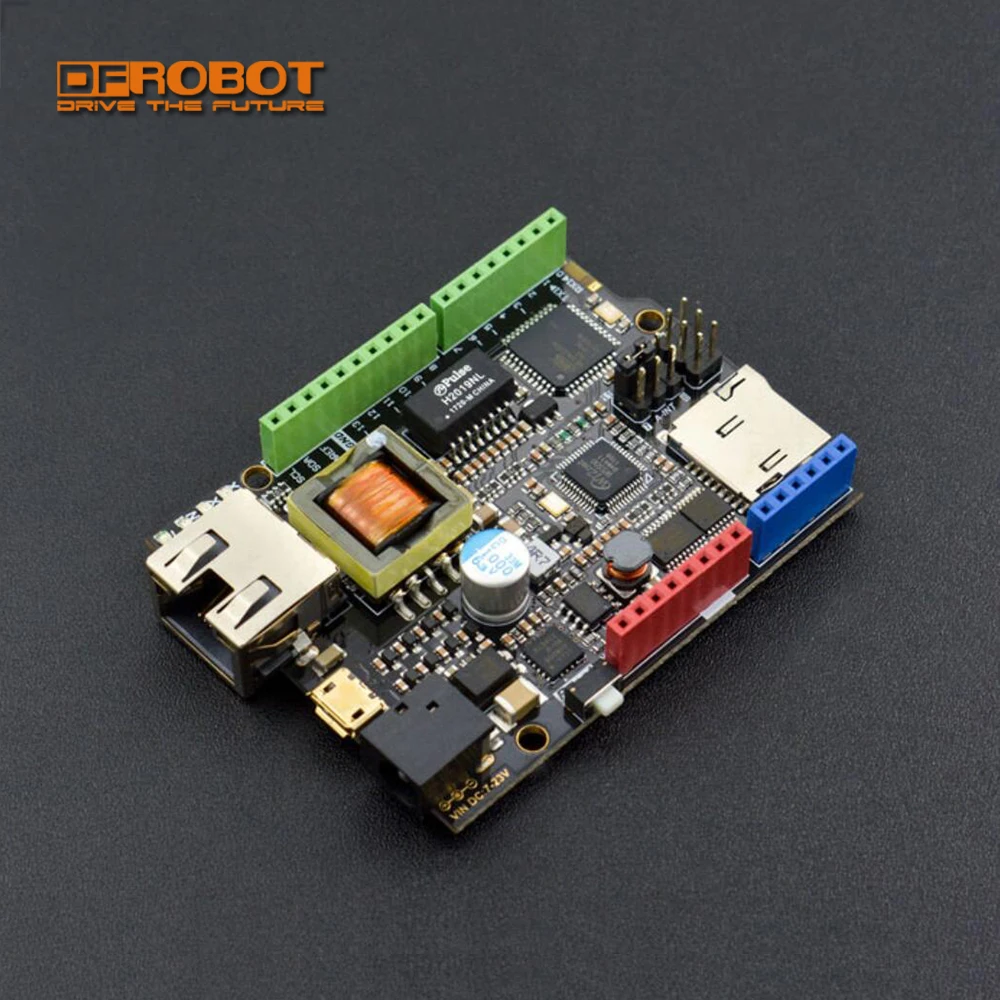

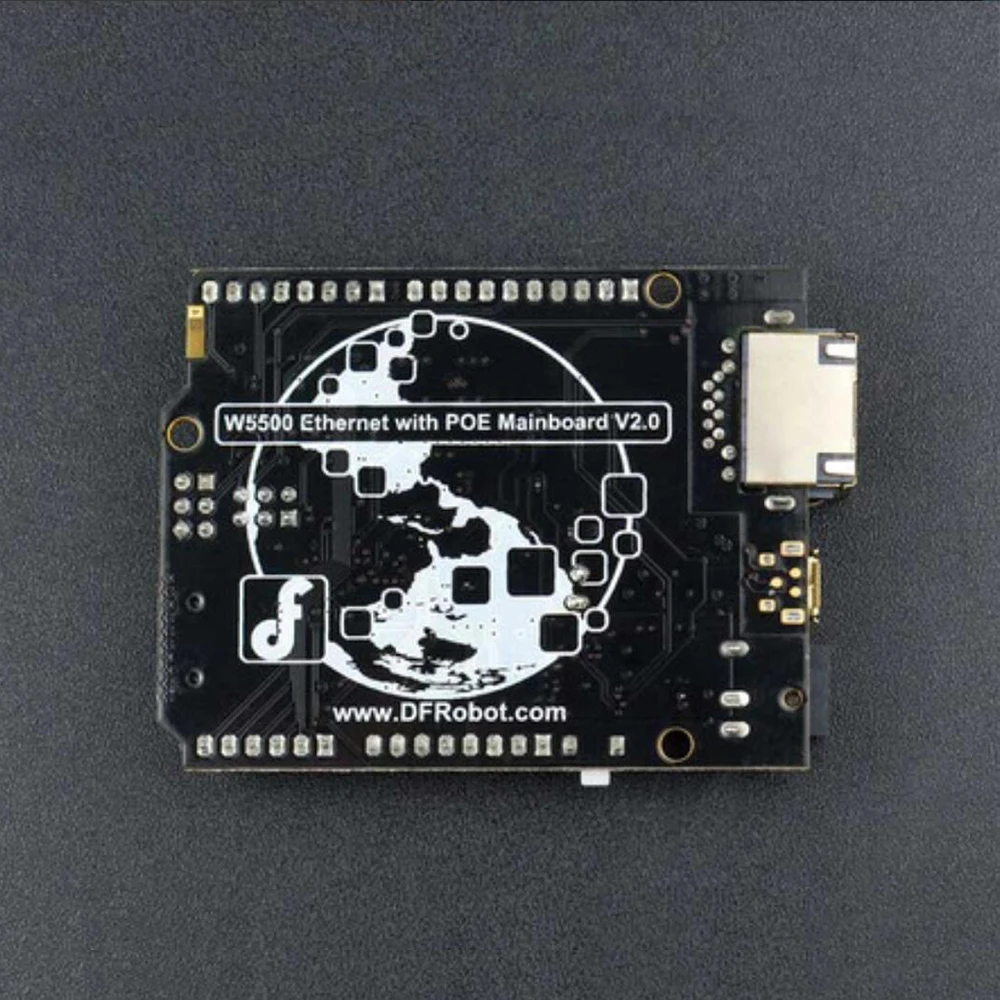

Фото

Параметры

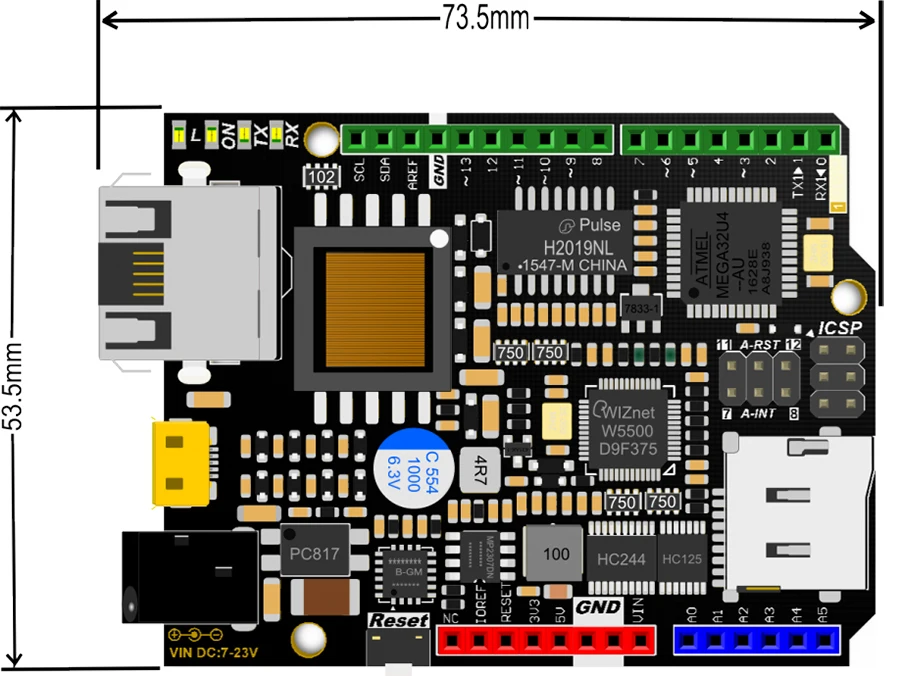

Микроконтроллер: Atmel Atmega32u4 (Arduino Leonardo)Внешний Штепсель входного напряжения (рекомендуется): 7 V ~ 20 V DCРазъем внешнего входного напряжения (лимиты): 6-23 вВходное напряжение POE: 48 В AC/DC (стандарт 802.3af PD устройство)Цифровые контакты ввода/вывода: 20Аналоговые контакты ввода/вывода: 6Постоянный ток на вход/выход: 40 мАФлэш-Память: 32 Кб (ATmega32u4), из которых 4 КБ используется загрузчикомSRAM: 2 Кб (ATmega32u4)EEPROM: 1 Кб (ATmega32u4)Тактовая частота: 16 МГцPHY: WIZnet W5500PHY Тактовая частота: 25 МГцРазмеры: 73,5x53,5x15 мм (2,89x2,11x0,59 ")

Документы

WiKi продукта:/wiki.dfrobot.com/W5500_Ethernet_with_POE_Mainboard_SKU__DFR0342W5500 Ethernet Library:/github.com/Wiznet/WIZ_Ethernet_LibraryСхема W5500:/github.com/Arduinolibrary/DFRobot_W5500_Ethernet_POE_mainboard/raw/master/W5500%20Schematic.pdfW5500 лист данных:/github.com/Arduinolibrary/DFRobot_W5500_Ethernet_POE_mainboard/raw/master/W5500%20datasheet.pdf

Отгрузочная ведомость

W5500 Ethernet с материнской платой POE x1Зеленый акриловая доска x1Винты x1
