Aimometer/Bside ESR01 LCR измеритель ESR конденсатор емкости тестер Измеритель сопротивления индуктивность мультиметр USB питание/DC 5 В

Описание

Aimometer/Bside ESR01 LCR измеритель ESR конденсатор емкости тестер Измеритель сопротивления индуктивность мультиметр USB питание/DC 5 В

За вид:
1. Используйте порт SCM для прямого обнаружения синхронной волны, один чип для генерации измерения сигнала квадратной волны и точного сигнала синхронизации.
2. Используйте метод, аналогичный цифровому мосту LCR для обнаружения. После 90 фазового синхронного обнаружения можно получить значение емкости. Измерьте емкость электролитического конденсатора методом двойной частоты, который помогает расширить диапазон измерений.
3. для решения нелинейных проблем постоянного сопротивления поддержки, квадратной волновой реакции серии RC расширения, и серии, до двух вычислений Rs и Cs, значительно повышает точность измерения 2 мкФ после высоких конденсаторов QCBB.
4. Применение более метод выборки, используйте 12 бит AD конвертер, так что только один диапазон может достичь 0,01-20 Ом измерения.
5. С автоматической постоянной нулевой функцией, zero drift reduction decimal zero, обеспечивает стабильность в течение длительного времени.
6. Для того чтобы соединить схему компенсации дрейфа температуры, которая делает структуру схемы обнаружения близкой к мостовой цепи, дрейф температуры очень мал.
7. Только одна кнопка для ESR и переключатель индуктивности и мощности.

Особенности:

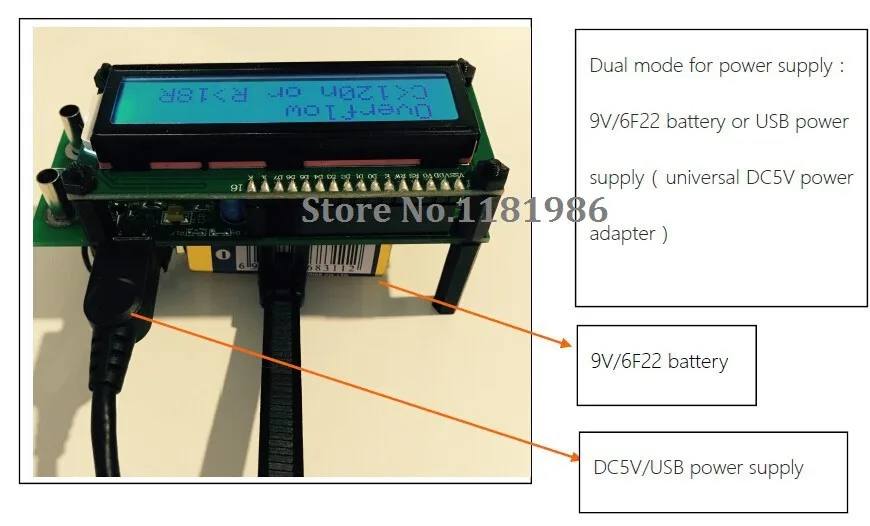

1. Двойной режим для питания: 9 В/6F22 батарея или USB Источник питания (Универсальный DC5V адаптер питания)

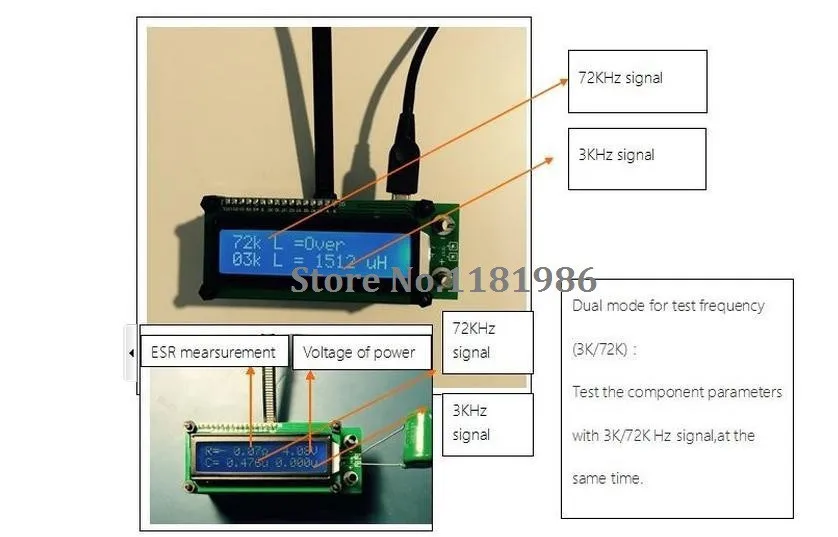

2. Двойной режим для тестовой частоты (3 к/72 К): Проверьте параметры компонентов с сигналом 3 к/72 к Гц, в то же время.

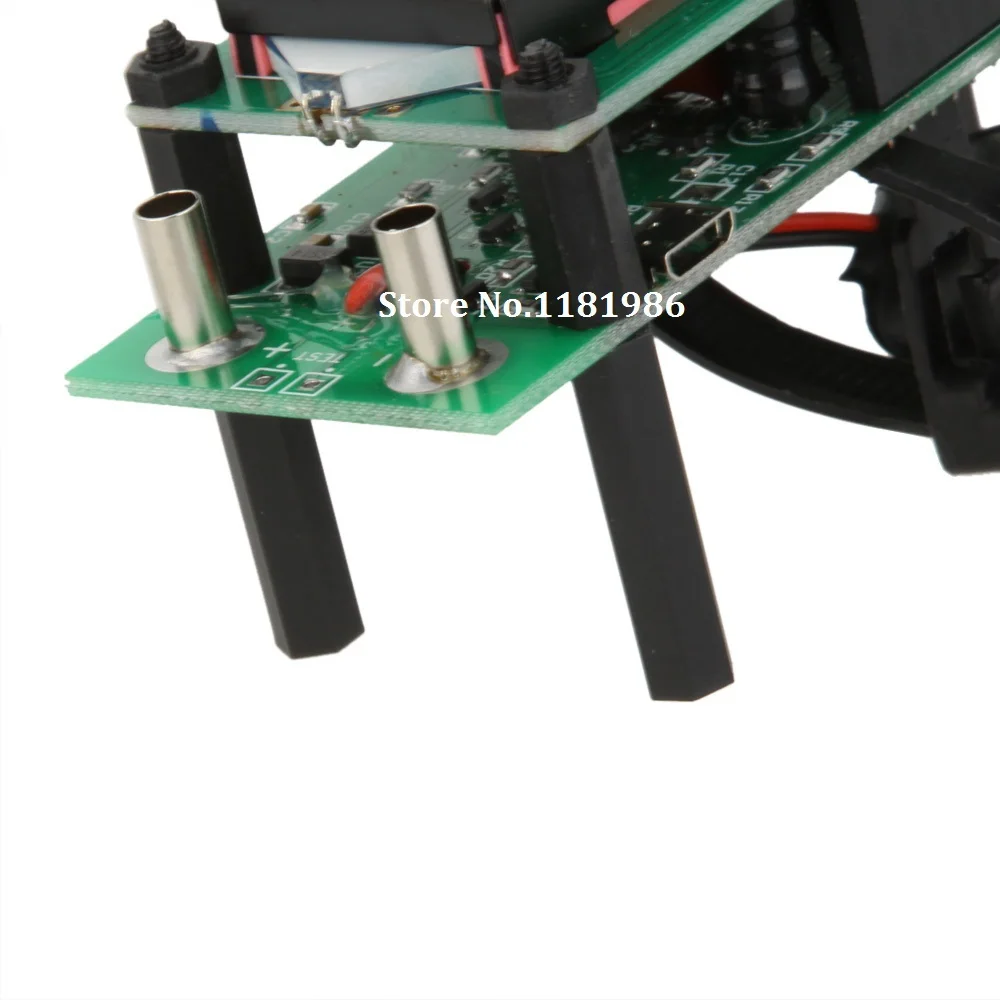

3. Два входа для тестирования, подключаемый компонент, тест с входом на основной плате. Компонент SMD может тестироваться через металл
4. Автоматический диапазон, все функции зависят от одной кнопки переключения, просто используйте, быстрая скорость тестирования

Технические характеристики:

Дисплей следующим пунктам: 20000

Сертификат: CE

Сопротивление: 0,01-20Ω точность: 0.5% + 2 цифры

Емкость ESR: 0,01-20Ω, требуется для значения более 0,1 мкФ точность: 1% + 2 цифры

Емкость: 0,1 мкФ-1000 мкФ, (3 мкФ Ф-1000 мкФ, тест с сигналом 3 K Гц, 0,1 мкФ Ф-3 мкФ, тест с сигналом 72 K Гц) Точность: тест с сигналом 72kH/3 кГц, точность 2% ± 10 цифр (зависит от диапазона и Гц)

Индуктивность: 0-60uH (72 кГц), 0-1200uH (3 кГц) Точность: 2% + 2 цифры, Разрешение 0,01 UH

Уровень тестового сигнала: 0,3 В RMS

Индикатор низкого заряда батареи

Задняя светильник

Автоматическое отключение питания

Общие характеристики:
Вес продукта: 59 г/2,1 унций
Размер продукта: 9,5*5*3,5 см/3,7*2 * дюйма
Источник питания: 1*9В/6F22 батареи или бустет DCS/питание через порт USB(Не входит в комплект)
Посылка Размеры: 14,5*7*5 см/5,5*3 * 2in
Вес посылка: 73g/2,6 oz

Посылка список:
ESR01 СОЭ метр
Руководство по эксплуатации на английском языке
