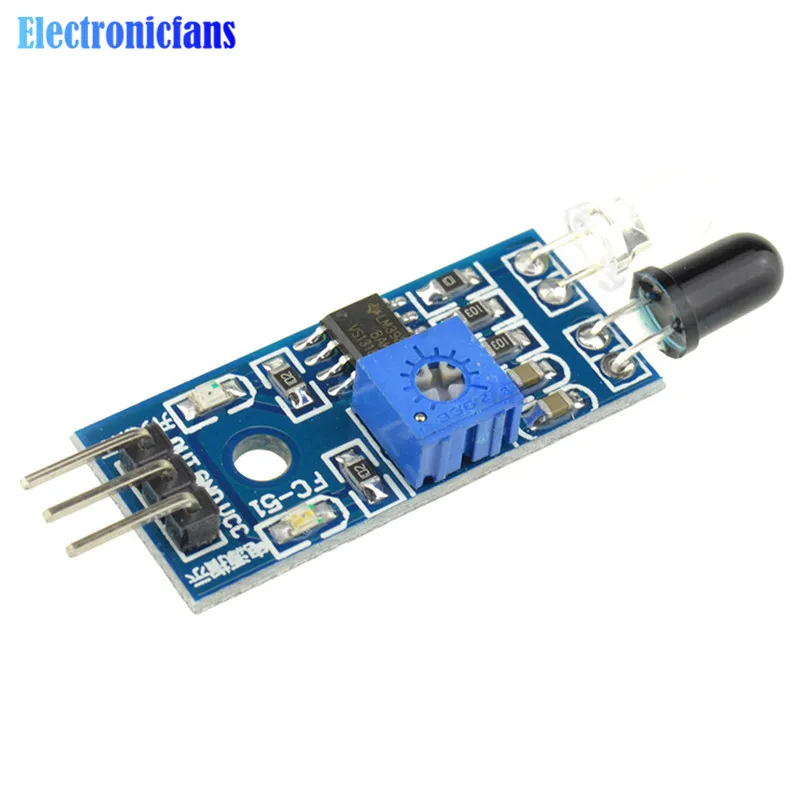

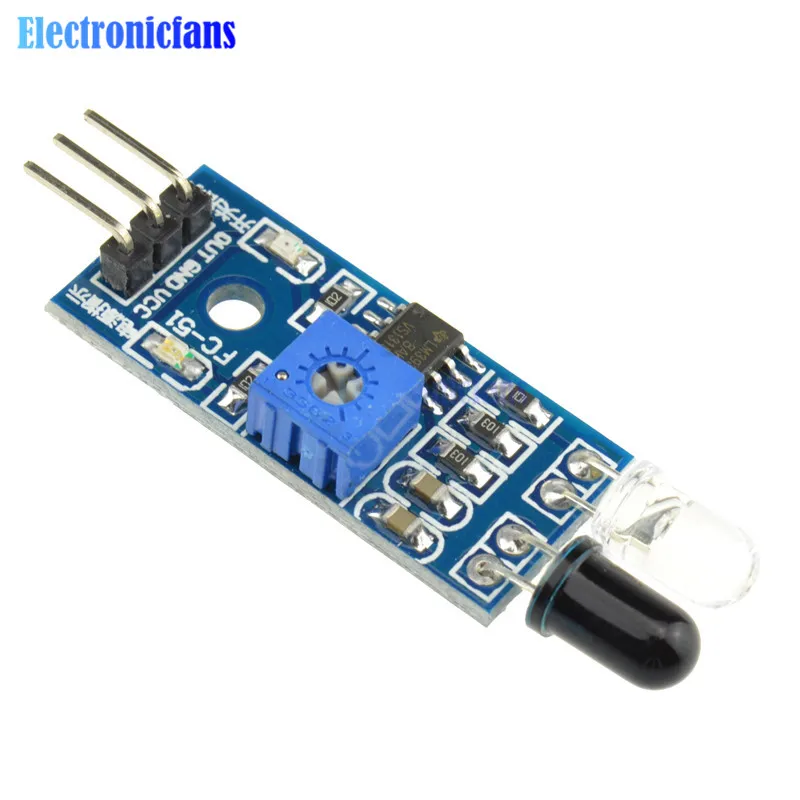

Умный автомобиль избегание препятствий инфракрасный датчик модуль светоотражающий фотоэлектрический

Модуль датчика светильник хорошо адаптируется к окружающей среде, имеет пару инфракрасного передатчика и приемника, передатчик запускает определённую частоту инфракрасного излучения, когда встречают препятствия в направлении обнаружения, инфракрасный приемник отражается обратно трубка приемника, после обработки через цепь компаратора, Зеленый индикатор светильник будет гореть, в то время как интерфейс вывода сигнала выходного цифрового сигнала (низкого уровня сигнала) можно регулировать с помощью потенциометра расстояние обнаружения, эффективный лазерный дальномер 2 ~ 30 см, рабочее напряжение 3,3-5 В. Диапазон обнаружения датчика может регулироваться потенциометром, с небольшими помехами, легко собрать, легко использовать функции, может быть широко использован робот избегания препятствий, избегающая препятствий линия по сборке автомобилей и черно-белой линии отслеживания и многих других случаев.

Параметры:

1. В тех случаях, когда модуль Обнаруживает препятствия впереди сигнала, монтажная плата зеленый индикатор светильник уровней Продолжая в то же время выхода с низким уровнем сигнала HDMI/vga порт, модуль обнаруживает расстояние от 2 до 30 см, угол обнаружения 35 °, расстояние может определить потенциал управления для регулировки, регулировки потенциометра по часовой стрелке, расстояние обнаружения увеличивается; Потенциометр регулировки против часовой стрелки, расстояние обнаружения уменьшается.

2, датчик активного инфракрасного обнаружения отражения, отражательная способность цели и форма расстояния обнаружения ключа. Минимальное расстояние обнаружения, которое черно-белое Макс; малая площадь расстояния объекта небольшая, большая площадь от Grand.

3, выходной порт модуля датчика может быть напрямую подключен к порту ввода-вывода микроконтроллера, также может приводиться непосредственно к реле 5 В; подключение: VCC-VCC; GND-GND; OUT-IO

4, компаратор с использованием LM393, стабильность работы;

5, может быть 3-5 в постоянного тока питания для модуля. При включении питания красный светильник индикатора питания;

6, с 3 мм винтовыми отверстиями для легкого монтажа, установки;

7, Размер платы: 3,2 см * 1,4 см

8, каждый модуль в доставке имеет пороговое напряжение компаратора, регулируемое с помощью потенциометра, особые условия, пожалуйста, не регулируйте потенциометр.

Интерфейс:

1. VCC внешнее напряжение 3,3-5 в (микроконтроллер 5 В и может быть напрямую подключен к MCU 3,3 В);

2. GND внешний GND;

3. Небольшие цифровые выходные интерфейсы (0 и 1);
