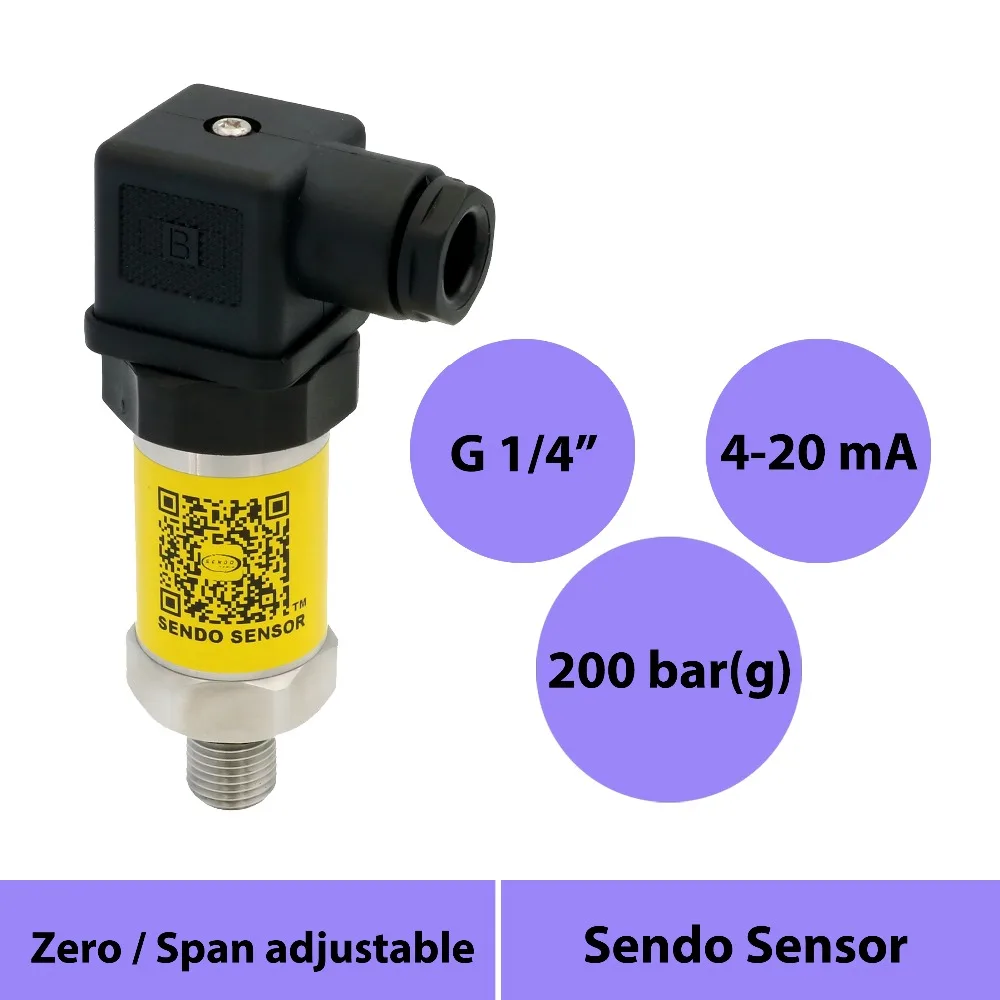

Датчик давления 4 20 мА, герметичное давление от 0 до 200 бар, 20 МПа, 12 В 24 в 36 В питания, 2 провода системы, высокая точность

Описание

Датчик давления 4 20 мА, герметичное давление от 0 до 200 бар, 20 МПа, 12 В 24 в 36 В питания, 2 провода системы, высокая точность

А Vailable продукты в различных сигнальных и винтовых типах

Код	Модель	Датчики давления	Стабилизатор напряжения	Сигнал	Нить
30214G200B20M	SS302	200bar датчик	12... 36Vdc	4... 20mA	G1/4"
30214N200B20M	SS302	200bar датчик	12... 36Vdc	4... 20mA	1/4 "NPT
30214G200B10V	SS302	200bar датчик	15... 36Vdc	0... 10 V	G1/4"
30214N200B10V	SS302	200bar датчик	15... 36Vdc	0... 10 V	1/4 "NPT
30214G200B5V	SS302	200bar датчик	12... 36Vdc	0... 5 V	G1/4"
30214N200B5V	SS302	200bar датчик	12... 36Vdc	0... 5 V	1/4 "NPT
30214G200B4. 5 V	SS302	200bar датчик	5Vdc	0. 5... 4,5 V	G1/4"
30214N200B4. 5 V	SS302	200bar gaug e	5Vdc	0. 5... 4,5 V	1/4 "NP T

FФуннкции


Соответствия CE	Силиконовое масло	Нержавеющая сталь 316L diaphragМ

Защита от обратной полярности	Регулировка нулевого и пролета

Описание

SS302 серии пьезорезистивные датчики давления являются основным типом датчика sendo, также это наиболее широко используется, работа по пьезорезистивному принципу, стандартная Средняя Рабочая температура от-20 ~ 100 °C. Эти датчики используют высокоэффективный Пьезорезистивный преобразователь давления в качестве чувствительной части, внутренняя структура уплотнительного кольца герметичная, от 0 до 70 °C широкая температурная компенсация, хорошо подходит для прецизионных применений в промышленных средах для давления от 0,1 до 1000 бар, жидкости или газа.

Технические данные

Поставка Напряжение	12-36Vdc
Выход сигнала	4-20mA
Давление диапазон	20MPa/200bar датчик
Защита от Давление	2,0 * F.
Точность	0.5% F.
Стабильность	≤0. 2% Ф. С./год
Температурный коэффициент	± 03% Ф. С./°C
Время ответа	≤4 мс (90% Ф. С.)

Условия окружающей среды

Средний Диапазон рабочих температур	-20 °C & rarr; + 100 °C
Диапазон температуры окружающей среды	-20 °C & rarr; + 80 °C
Компенсация температурный диапазон	0 °C & rarr; + 70 °C
EMC уровнем выбросов	EN 61000-6-3
EMC-иммунитет	EN 61000-6-1
Сопротивление изоляции	> 100 МОм при 250 В

Механические конфигурации

Давление соединение	G1/4"
Электрическое соединение	DIN43650A
Запечатывания рейтинг	IP65
Корпус	Нержавеющая сталь 304
Диафрагма	Нержавеющая сталь 316L
Уплотнительное кольцо	Витон

Размеры

4-20 мА и сигнал 0,5-4,5 в	Сигнал 0-10 В и 0-5 В

Функциональная электрическая схема

4-20 мА (2 провода)	Pin1: + Pin питания 2: + выход
0-5 в (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
0-10 В (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
0,5-4,5 в (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
