Описание
Название продукта: DTMF аудио удаленный релейный комплект MT8870 декодер голоса для Телефона DC 5 в 12 В 24 в 48 В напряжение for_Ardiuno DUE UNO MEGA Raspberry pi
Номер модуля: CE005

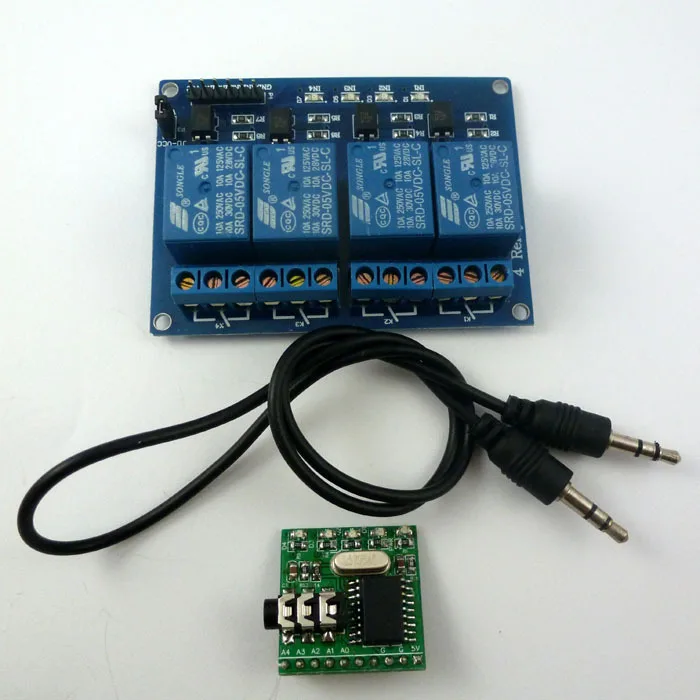

Посылка :(Не включает платы UNO/MEGA2560):
1 шт. DC5V 4 канала UNO/MEGA2560 релейных платов ;
1 шт. MT8870 декодер DTMF модуль;
1 шт. аудио провод «Папа-папа» (3,5 мм разъем);
Описание:

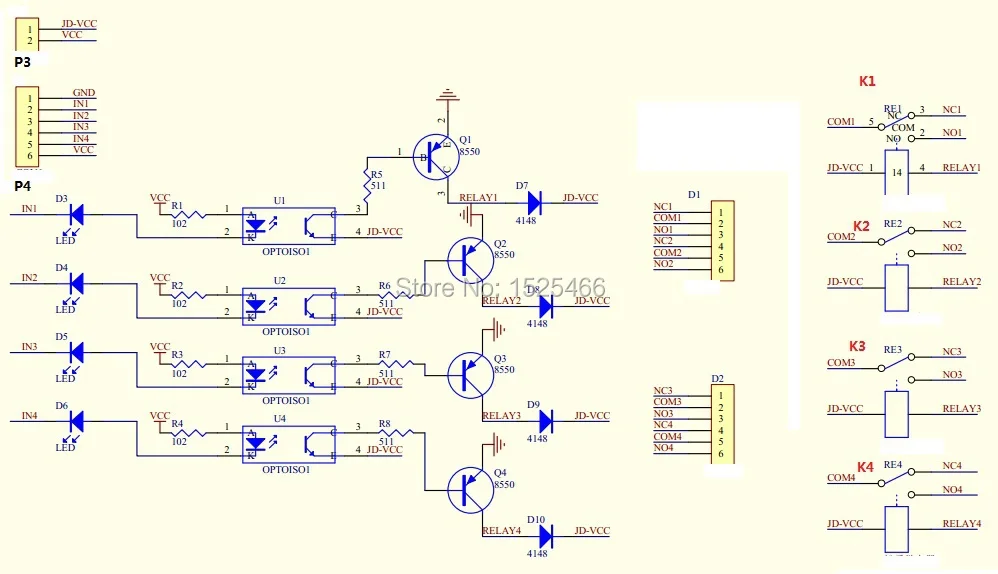

5 в пост. Тока 4 канала Ardiuno релейная плата:
5 V 4-канальный Релейный интерфейсной платы, и каждый из них может интересовать 15-20mA тока водителя
Реле можетСхема управления 1-48 В постоянного тока или схема AC85-265V
Светодиодный индикатор для релейного выхода
Размер: 75 мм * 55 мм * 19,3 мм
MT8870 декодер DTMF модуль:
Встроенный сложный Частотный декодер IC MT8870DS
Напряжение питания постоянного тока: 4,5-5,5 В (типичное: 5 В)
Рабочая температура:-40-+ 85 °C
IO привод: максимальный ток 10 мА.
Размер платы: 25,4x25,4 мм
Для большего количества Модуль декодера Информация,Пожалуйста, нажмите здесь

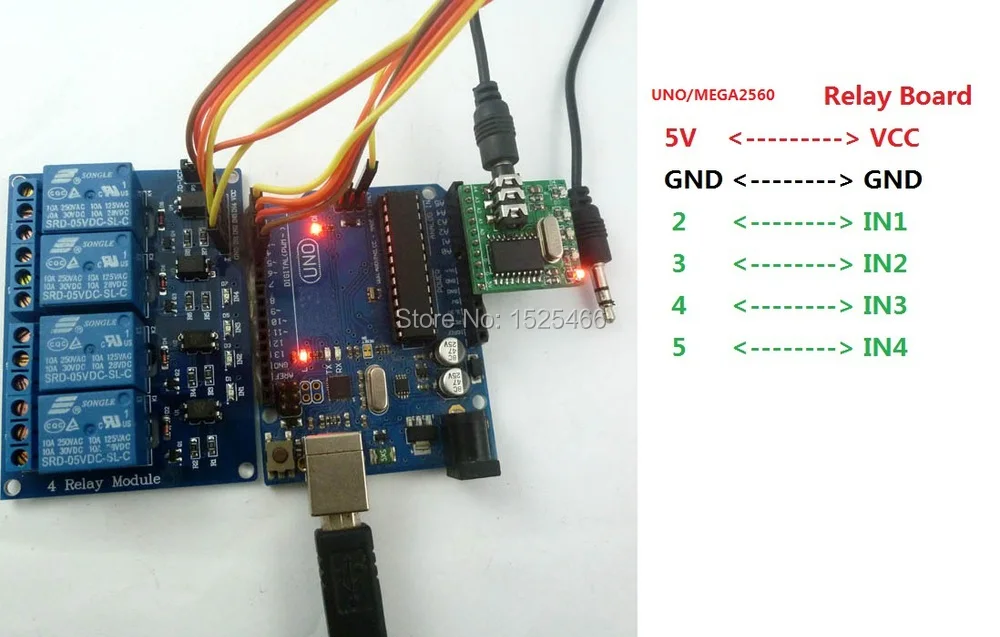

Uno/mega2560 фрагмент кода:
После покупки, пожалуйста, свяжитесь со мной для получения полного кода!
/*******************************************/
# Включает в себя <FlexiTimer2.h>
Int STD = A0;
Инт Q1 = A1;
Int Q2 = A2;
Int Q3 = A3;
Int Q4 = A4;
Int CH1 = 2;
Int CH2 = 3;
Int CH3 = 4;
Int CH4 = 5;
....
/Проверяйте один раз в 5 MS
Void dtmf_decode (void)
{
....
} Долл. США
Вакуум установка ()
{
.....
} Долл. США
Силы петли ()
{
/Завершения декодирования
Если (Decod_finished)
{
Decod_finished = 0;
Переключатель (Q_dat) {

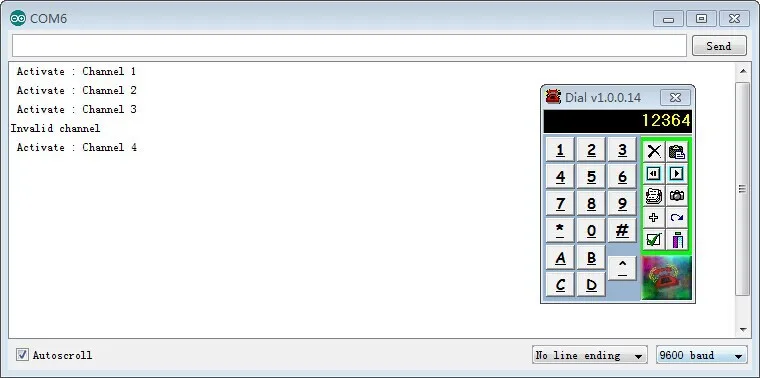

Чехол 1: Серийный. Принт ("активация: канал 1 \ n"); Цифровая запись (CH1, низкий); задержка (delay_time); Цифровая запись (CH1, высокий); разрыв;
Чехол 2: Серийный. Принт ("активировать: канал 2 \ n"); Цифровая запись (CH2, низкий); задержка (delay_time); Цифровая запись (CH2, высокий); разрыв;
Чехол 3: Серийный. Принт ("активация: канал 3 \ n"); Цифровая запись (CH3, низкий); задержка (delay_time); Цифровая запись (CH3, высокий); разрыв;
Чехол 4: Серийный. Принт ("активация: канал 4 \ n"); Цифровая запись (CH4, низкий); задержка (delay_time); Цифровая запись (CH4, высокий); разрыв;
По умолчанию: Serial. print ("неправильный канал \ n"); break;
} Долл. США
.....
/****************************************************************************/
Характеристики
- Номер модели
- CE005*1+YC064*1
- Состояние
- Новый
- Тип
- Логические ИС
- Бренд
- eletechsup
- Мощность рассеивания
- 1.2W
- Рабочая температура
- -20-80
- Индивидуальное изготовление
- Да
- Напряжение электропитания
- DC 5V
- Применение
- Электрические игрушки
