Описание
Название продукта:Кнопочная панель светодиодный модуль комплект для Arduiuo UNO MEGA2560 Pro mini nano due Raspberry Pi Teensy + +
Упаковочный лист (Не включает Arduiuo UNO):

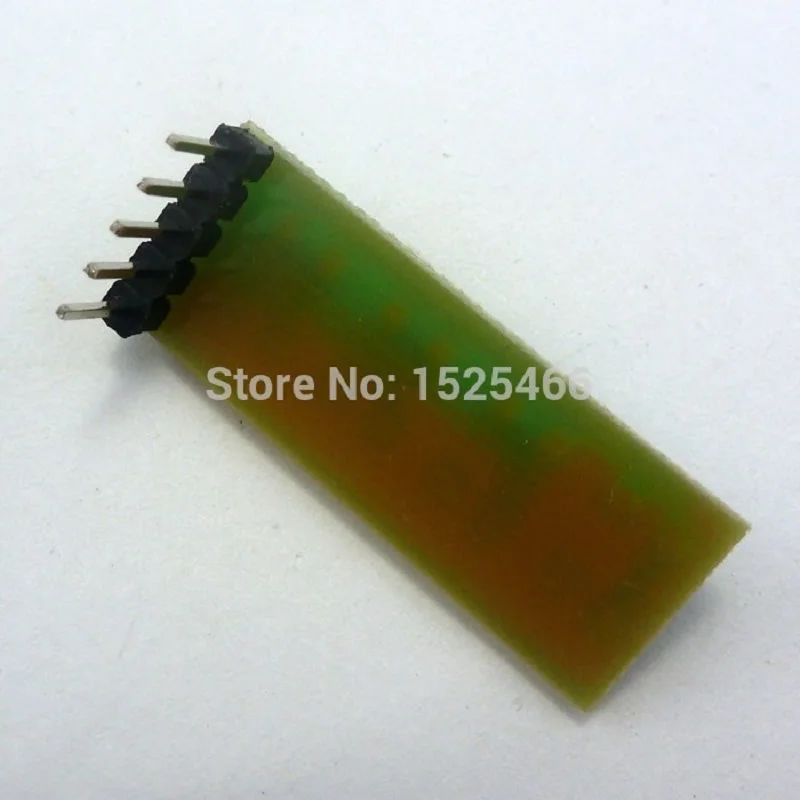

1 шт. 4 кнопочный ключ;

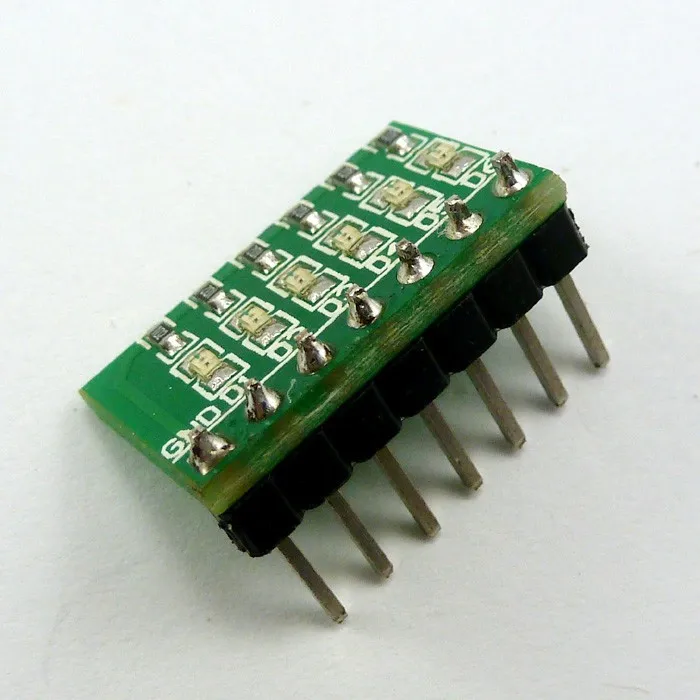

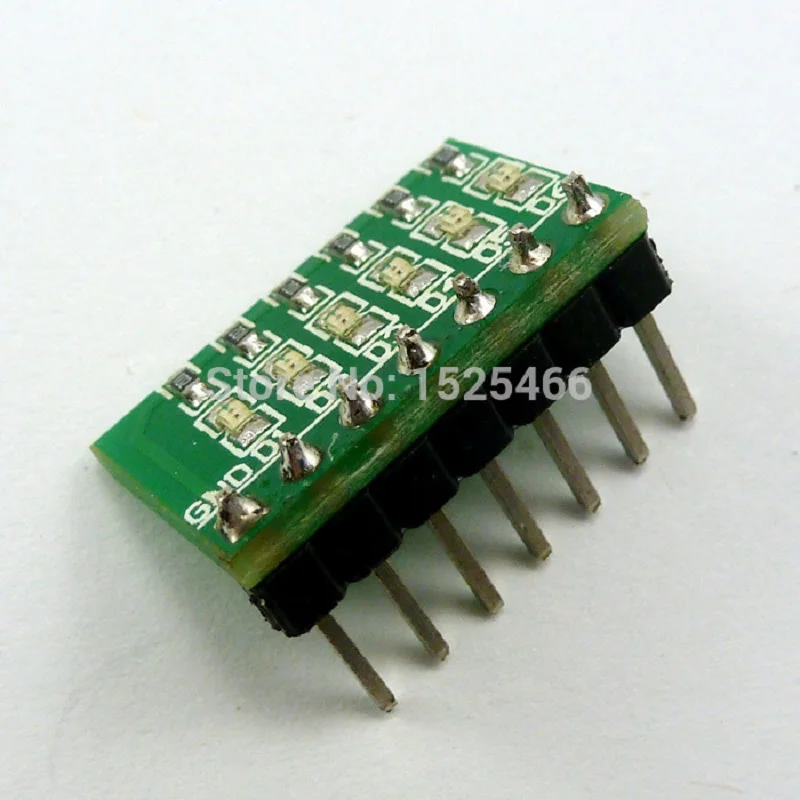

1 шт. 6 бит красный светодиодный щит;
Описание:

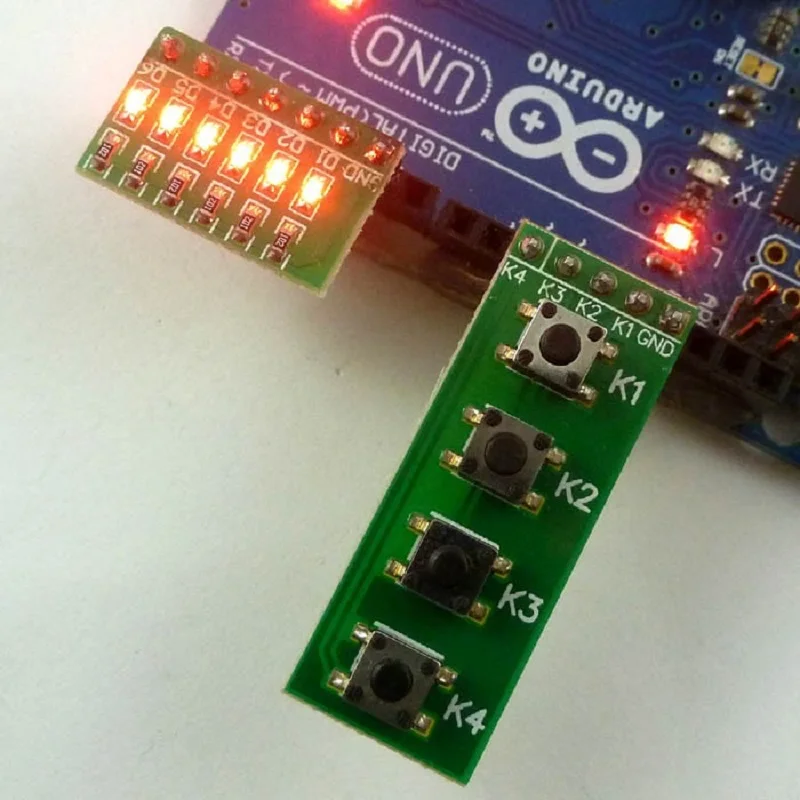

Может быть вставлен непосредственно вArdiuno uno mega2560, Идеально подходит для подключения к вашему Ardiuno UNO Mini Nano Mega2560 и т. д. или другим MCU (AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD и т. д.)
Клавишной панелью:
1 4-кнопочный общий анод кнопочный модуль.
2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 мм
3 Напряжение питания: 3,3-12 В
4 Размер: 12,7 мм x 33 мм.
Светодиодная панель:
1 6 бит синие обычные катодные светодиоды.
2 7 PIN-код 2,54 мм
3 1 K Ом ограничительный резистор
4 Напряжение питания: 3,3-12 В;
5 Размер: 17,78 мм x 11,43 мм.

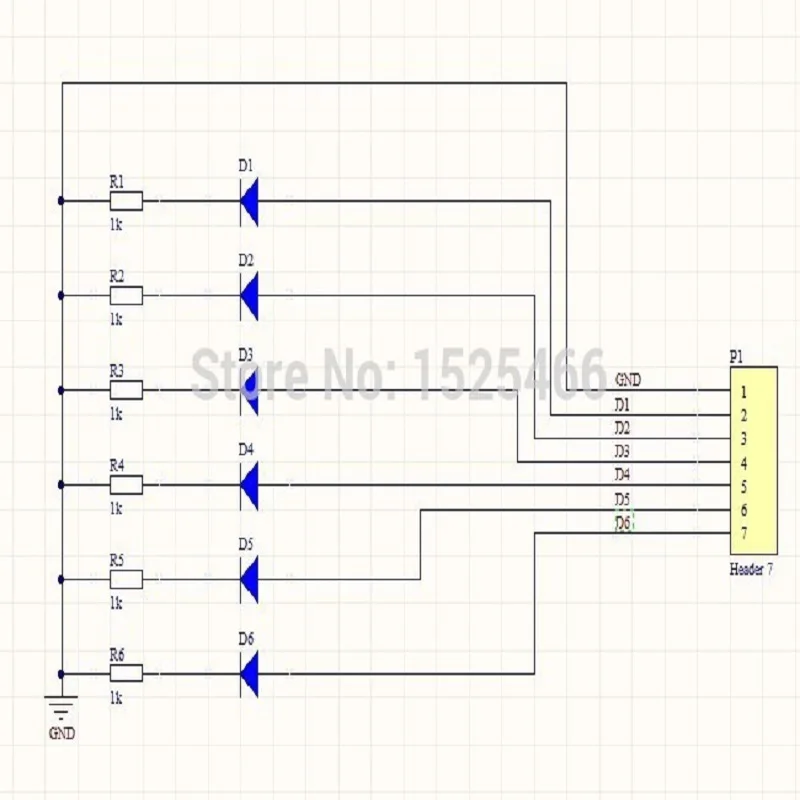

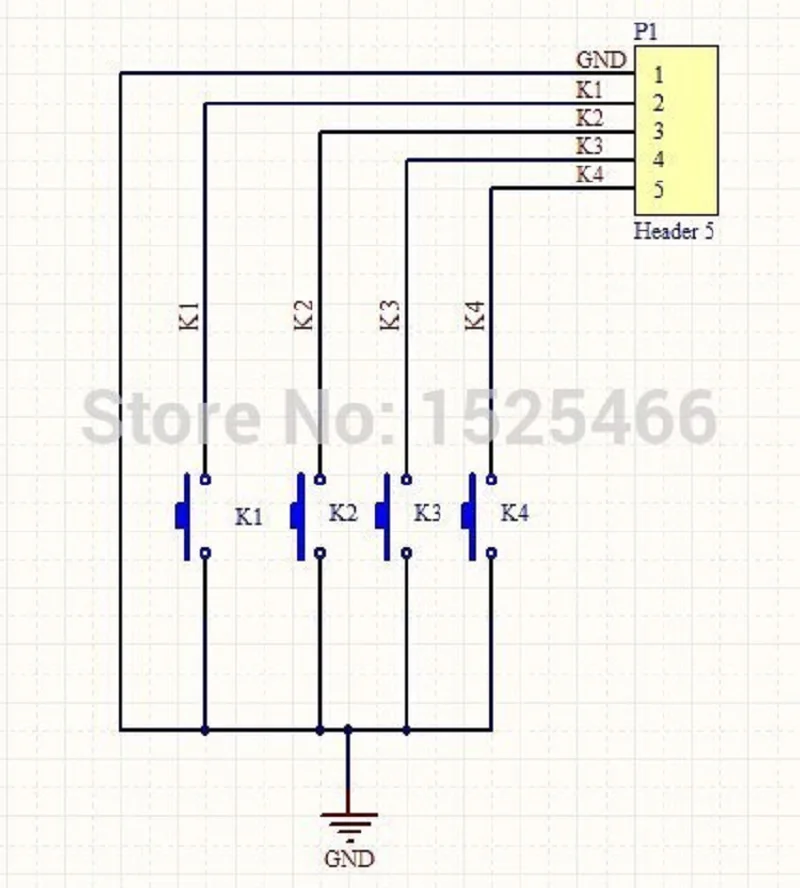

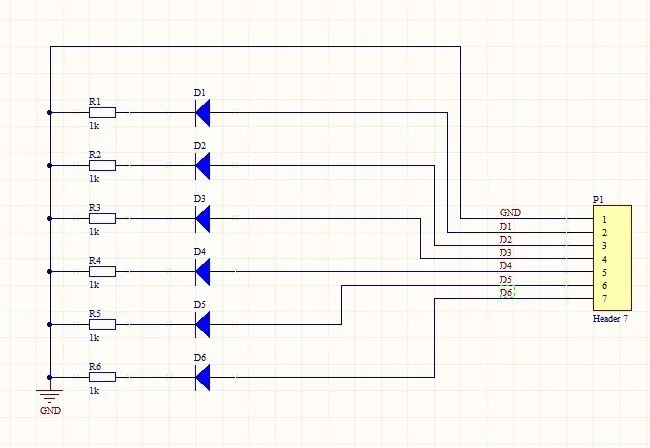

Монтажной схемы:
Код Ardiuno uno/mega2560
/******************************************************/
/*
Ardiuno_4key_6led
Код данного примера находится в свободном достоянии.
*/
/Определить контрольного штыря
Инт К1 = 13;
Инт К2 = 12;
Инт К3 = 11;
Инт К4 = 10;
/Определять Светодиодные pin-код
Инт ВНД = 6;
Int D1 = 5;
Инт D2 = 4;
Int D3 = 3;
Int D4 = 2;
Инт D5 = 1;
Инт D6 = 0;
/Переменные изменятся:
Int buttonState = 0;/Переменная для чтения состояния кнопки
/Рутинная Настройка запускается один раз при нажатии reset:
Void setup () {
/Инициализируйте pin-код клавиш как вход.
PinMode (K1, вход);
PinMode (K2, вход);
PinMode (K3, вход);
PinMode (K4, вход);
/Инициализируйте штырь светодиодов как выход.
PinMode (GND, выход);
PinMode (D1, выход);
PinMode (D2, выход);
PinMode (D3, выход);
PinMode (D4, выход);
PinMode (D5, выход);
PinMode (D6, выход);
/Активировать ключ pin внутренние подтягивающие резисторы
Цифровая запись (K1, высокая);
Цифровая запись (K2, высокая);
Цифровая запись (K3, высокая);
Цифровая запись (K4, HIGH);
/Как светодиодный GND
Цифровая запись (GND, LOW);
} Долл. США
/Рутина цикла проходит снова и снова навсегда:
Void loop () {
ButtonState = digitalRead (K1);
Цифровая запись (D1, buttonState);/
ButtonState = digitalRead (K2);
DigitalWrite (D2, buttonState);/
ButtonState = digitalRead (K3);
DigitalWrite (D3, buttonState);/
ButtonState = digitalRead (K4);
DigitalWrite (D4, buttonState);/
DigitalWrite (D5, HIGH);/Включите светодиодный (HIGH-уровень напряжения)
DigitalWrite (D6, HIGH);/Включите светодиодный (HIGH-уровень напряжения)
} Долл. США
Характеристики
- Бренд
- eletechsup
- Индивидуальное изготовление
- Да
- Номер модели
- TB371*1+TB258*1
- 6 bit LED key
- Red
- is_customized
- Yes
- Operating Temperature
- -40-80 Degrees Celsius
- Dissipation Power
- 20MW
- Supply Voltage
- 3-12V
- Condition
- New
- Type
- led button
- Application
- MCU Development Board
