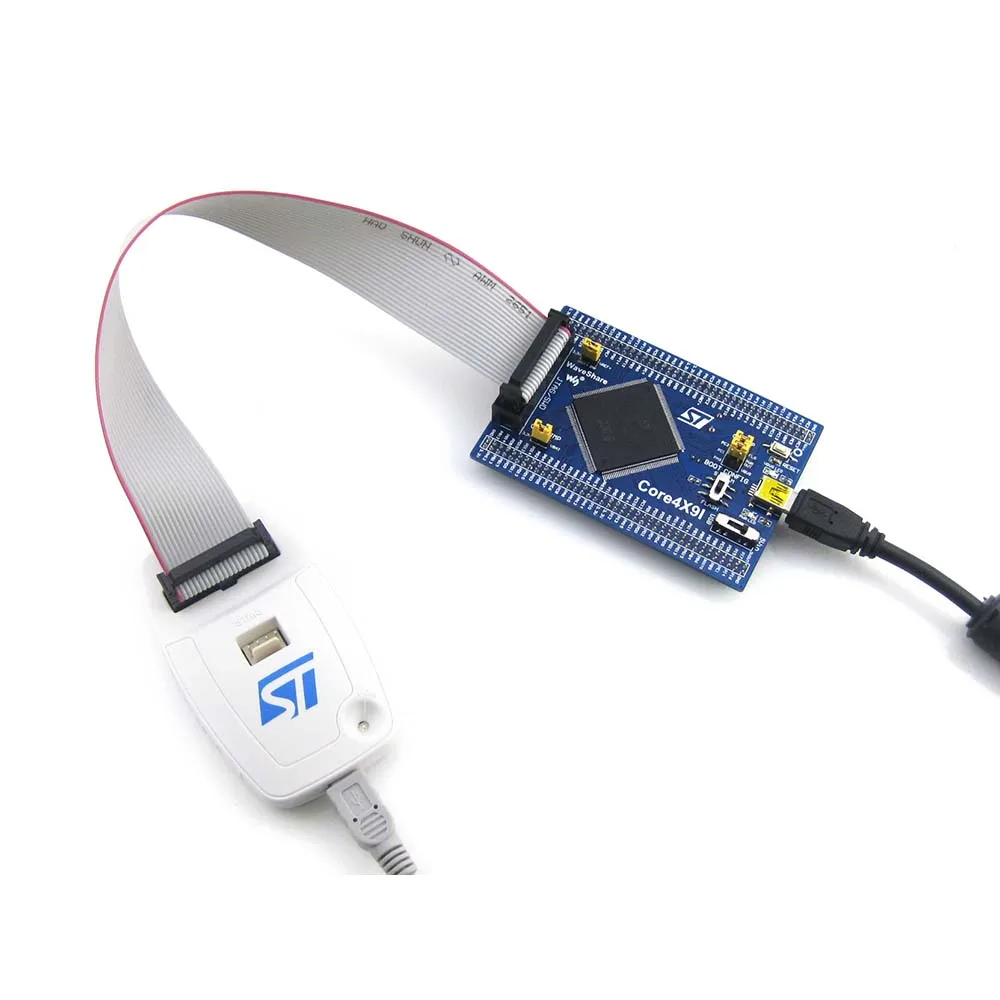

STM32 основная плата Core429I STM32F429IGT6 STM32F429 ARM Cortex M4 Оценка развития с полной IOs

Описание продукта:

STM32 STM32F429IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

Core429I-это основная плата STM32 MCU, предназначенная дляSTM32F429IGT6, Поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

● Минимальная готовая к запуску система, интегрирует тактовую цепь, управление питанием USB, разъем USB и т. Д. ● Встроенный 64 М бит SDRAM ● Все порты ввода/вывода доступны на штыревых коннекторах ● JTAG/SWD Программирование/интерфейс отладки ● 2,0 ммШаг заголовка, допускается подключение-в вашей плате приложения

Что на Core429I

1. STM32F429IGT6:Высокая производительность STM32 MCU, который имеет: ● Ядро:Cortex-M4 32-разрядный процессор RISC ● Особенности:Однотактные инструкции DSP • Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/МГц ● Рабочий Напряжение:1,8-3,6 В ● Посылка:LQFP176 • Память:1024кб флэш, 256 + 4кб SRAM ● Интерфейсы связи MCU: 6 x SPI, 4 x USART, 4 x UART, 2 x IGS, 1 x SAI, 3 x igc 1 x FMC, 1 x SDIO, 2 x CAN 1 x LCD-TFT USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA) 1 х USB HS ULPI (требуется внешний PHY) 1x10/100 Ethernet MAC 1x8 до 14 бит Интерфейс камеры ● Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, делит 24 канала); 2 x DA (12 бит) ● Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP 2. IS42S16400J:SDRAM 1 Мег бит x 16 бит x 4 банки (64-мбит) 3. AMS1117-3.3:3,3 V регулятор напряжения 4. MIC2075:Встроенное USB устройство управления питанием 5. Выключатель питания,Питание от 5 вин или USB подключения 6. Выбор режима загрузки,Для настройки BOOT0 pin-код 7. Мощность индикатор 8. VBUS светодиодный 9. Кнопка сброса 10. 8 м кристалл 11. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой 12. Интерфейс JTAG/SWD:Для отладки/программирования 13. Разъем USB,Поддерживает устройство и/или хост 14. MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 15. 5Vin выносной,Питание 5 в требуется при использовании USB HOST/OTG 16. USB OTG/хост-перемычка ● Короткие перемычки при использовании USB OTG/HOST ● Откройте перемычку для отключения от соответствующего порта ввода/вывода 17. VBAT Перемычка выбора ● Короткая перемычка для использования системы питания ● Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору 18. VREF Перемычка выбора ● Короткий джемпер для подключения VREF + к VCC ● Откройте перемычку для подключения VREF + к другим пользовательским контактам через перемычку

Фото
