[ЕС/б/у оборудование свободный Ват] 3 оси Nema23 76 мм 270Oz-in чпу шаговый двигатель(двойной вал) 3A& мотор драйвер для ЧПУ контроллер станка комплект

Описание

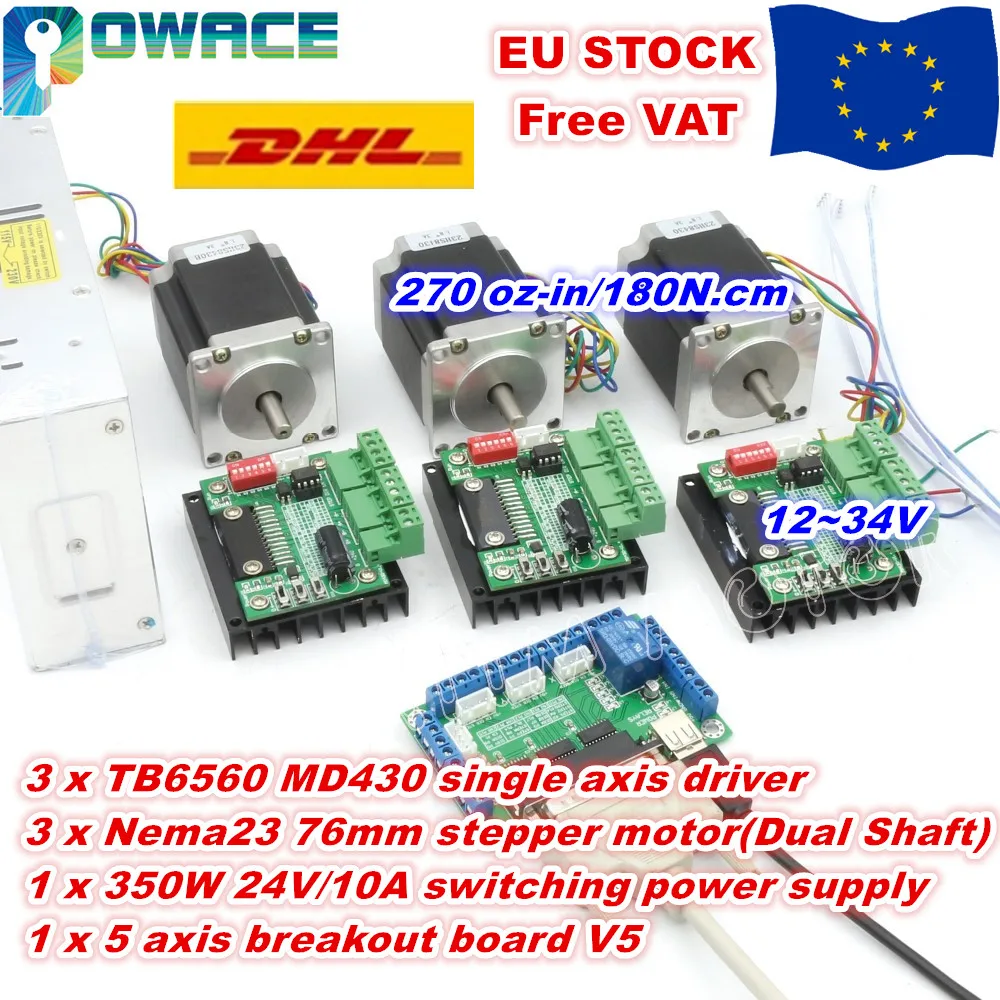

3 xTB6560 MD430Одноосная система драйвер 3 x 23HS8430B шаговый двигатель76 мм (Двойной вал) (1 шт.);350 W 24 V/10А Импульсный источник питания 1x5 коммутационная плата со стержнемV5 1 x DB25 параллельный кабель USB кабель (1 шт.); Руководство пользователя на английском языке для breakout board и Драйвер шагового двигателя вышлем по электронной почте.

[ЕС/б/у оборудование свободный Ват] 3 оси Nema23 76 мм 270Oz-in чпу шаговый двигатель(двойной вал) 3A& мотор драйвер для ЧПУ контроллер станка комплект

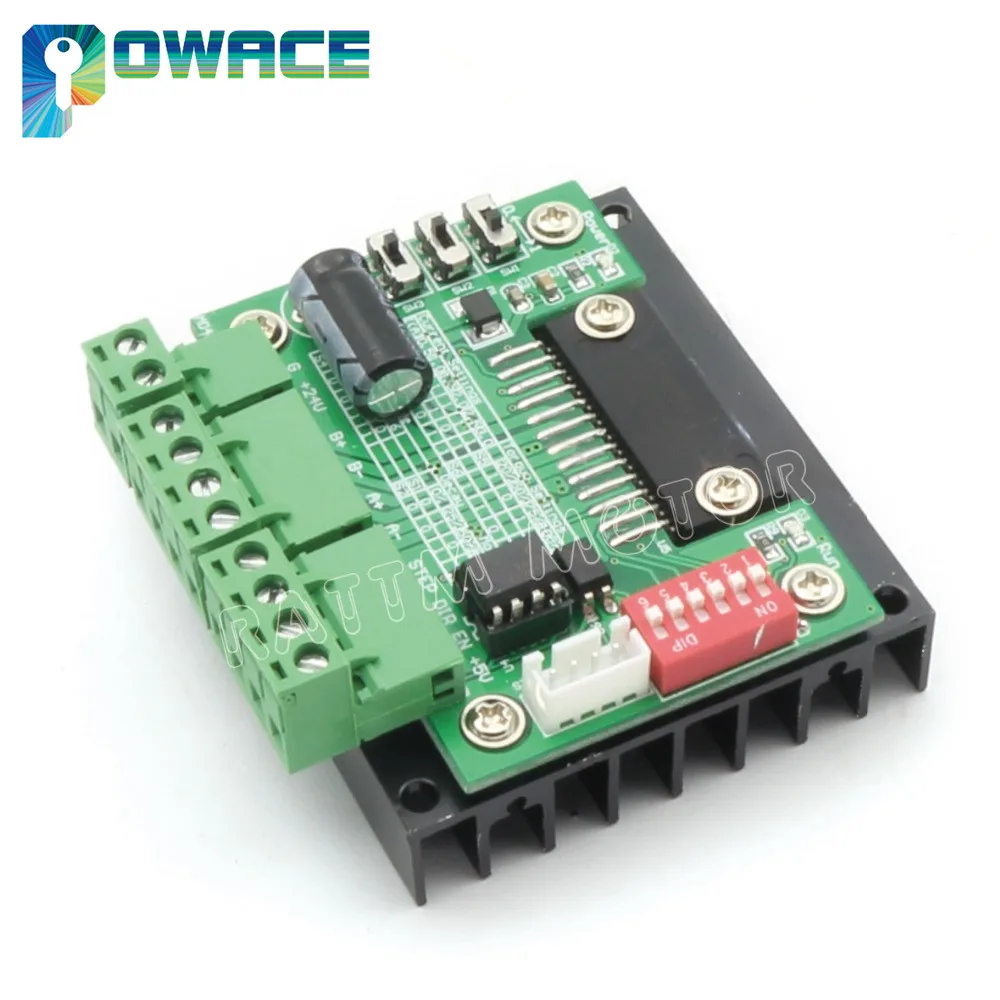

I. TB6560 MD430 низкий уровень шума Драйвер шагового двигателя

1. Введение

MD430 представляет собой компактное одноосная система биполярный 3.0A/фазный шаговый двигатель микрошаговый драйвер с шагом и направление входов, DIP-коммутатора шаг режим (полный, половина, восемь и XVI -- S3/S4), крутящий момент (100%, 75%, 50%, 20% -- S5/S6), рабочий ток (0-3A--SW1/SW2/SW3) и распад режим (0%, 25%, 50% и 100%). MD430-HZ

[ЕС/б/у оборудование свободный Ват] 3 оси Nema23 76 мм 270Oz-in чпу шаговый двигатель(двойной вал) 3A& мотор драйвер для ЧПУ контроллер станка комплект

2. Особенности

1) одночиповый мотор для синусоидального микроступенчатого управления шаговые двигатели

2) включение в индикацию светодиода

3) 3Amps-34Volts (напряжение питания: 12-34DC)

4) полный шаг, половина шаг, восемь шаг и шестая шаг (выбор с dipswitches)

5) крутящий момент (100%, 75%, 50%, 20%)

6) рабочий ток (выбор 0-3A с SW1/SW2/SW3)

7) 4 провода, 6 проводов, 8 проводов шагового двигателя можно использовать

8) двухфазный биполярный драйвер

9) простая проводка со стандартными винтовыми клеммами

10) повышенная частота до 100 кГц

11) защита предохранителя на рельсах питания (защищает плату, но также ваш источник питания и двигатель)

3. Применение поля

Подходит для всех видов оборудования и аппарата для автоматизации малого и среднего размера, например, лазерных машин, лазерной гравировки и резки, лазерной гравировальной машины, лазерной ручной резки, (неметаллические материалы) лазерная маркировочная машина, лазерные уплотнения гравировальная машина и машинка для светочувствительных штампов.

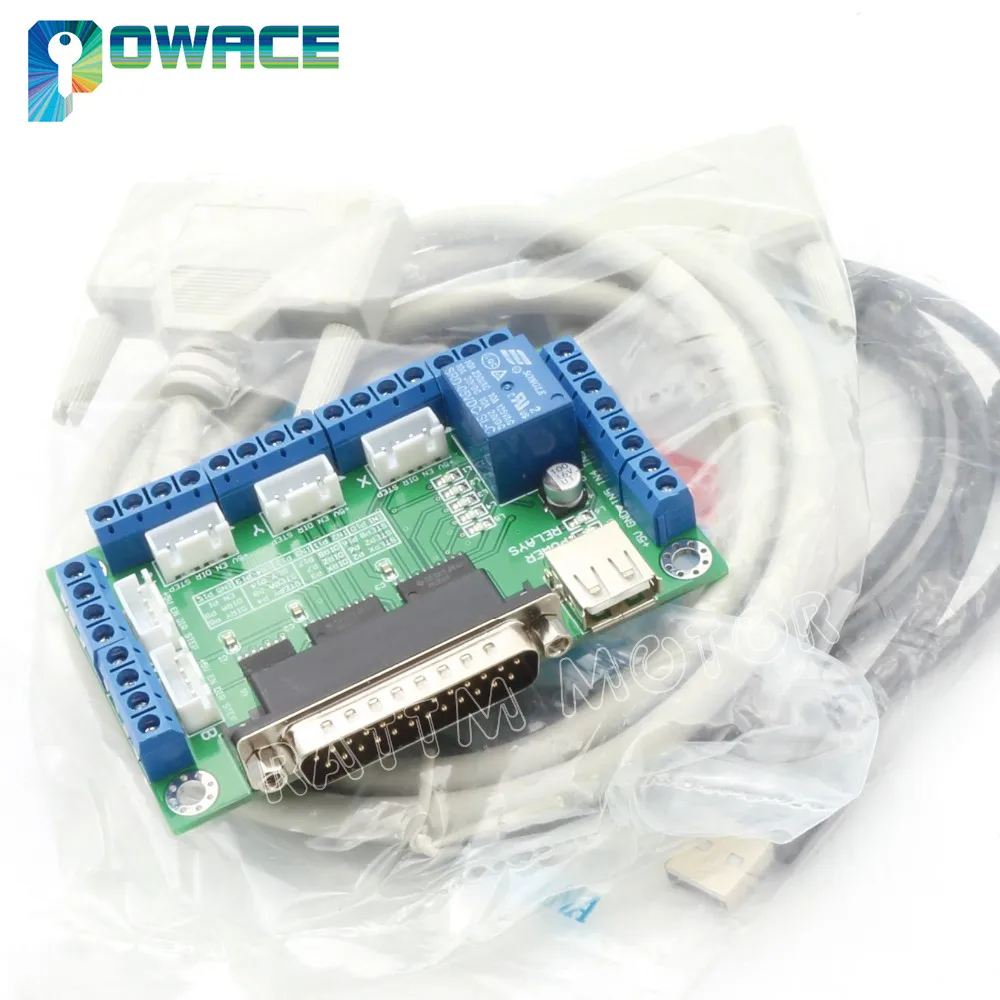

II. 5 axis CNC интерфейс распределительной коробки плата адаптера

Описание:

1, полная поддержка для MACH3, KCAM4, EMC2, программное обеспечения для подключения к компьютеру для поддержки управления параллельным портом;

2, ведёт ко всему параллельному порту всех 12 данных выход системы передач pin, который может контролировать пять шаговых двигателей;

3, с 5-сторонним входным интерфейсом, вы можете получить доступ к ограничительным переключателям и аварийному выключателю остановки, сброс ножа; 5 входный светодиодный индикатор показывает состояние входного сигнала;

4, весь путь с 12A управлением реле, нормально открытый, нормально закрытый провод, удобное соединение;

5, блок питания с 5 в USB питания или внешним блоком питания для облегчения доступа к внешнему источнику питания; на внешнем накопителе позволяет усиливать сигнал, фильтровать, улучшать обработку;

6, пульс, направление формирования сигнала, улучшенный с емкостью переноски, скорость передачи данных достигает 10 Мбит/с;

7, выходной контакт с удлинительными интерфейсами может 2,54 мм pin 2.54mmXH-Block;

Превосходство:

1, более прочный кабель за счет использования импортный японский Toshiba TB6560 чип (маскировки);

2, в основе используется плотный радиатор зубов, охлаждение супер, для обеспечения стабильной работы оборудования;

3, входной сигнал с помощью высокоскоростной оптоизоляции, чтобы гарантировать не терять шаги, которые сигналы направления импульса с таким же уровнем 6N137, двойной высокоскоростной оптопара;

4. Различные режимы полупотока и выбор полупотока тока, использование более гибкого

5, режим распада регулируется, чтобы обеспечить гладкость двигателя;

6., изысканный внешний вид размер охлаждающей колодки Размер: 75 мм * 65 мм, четыре механические установки позиционирования Размер отверстия: 67 мм * 58, диаметр монтажного отверстия 4 мм

7, установить метод детальной таблицы на доске, легко использовать;

8, с защитой от обратного замыкания, даже если не будьте внимательны с вилкой питания назад и не будет сжигать чип, использование более безопасного.

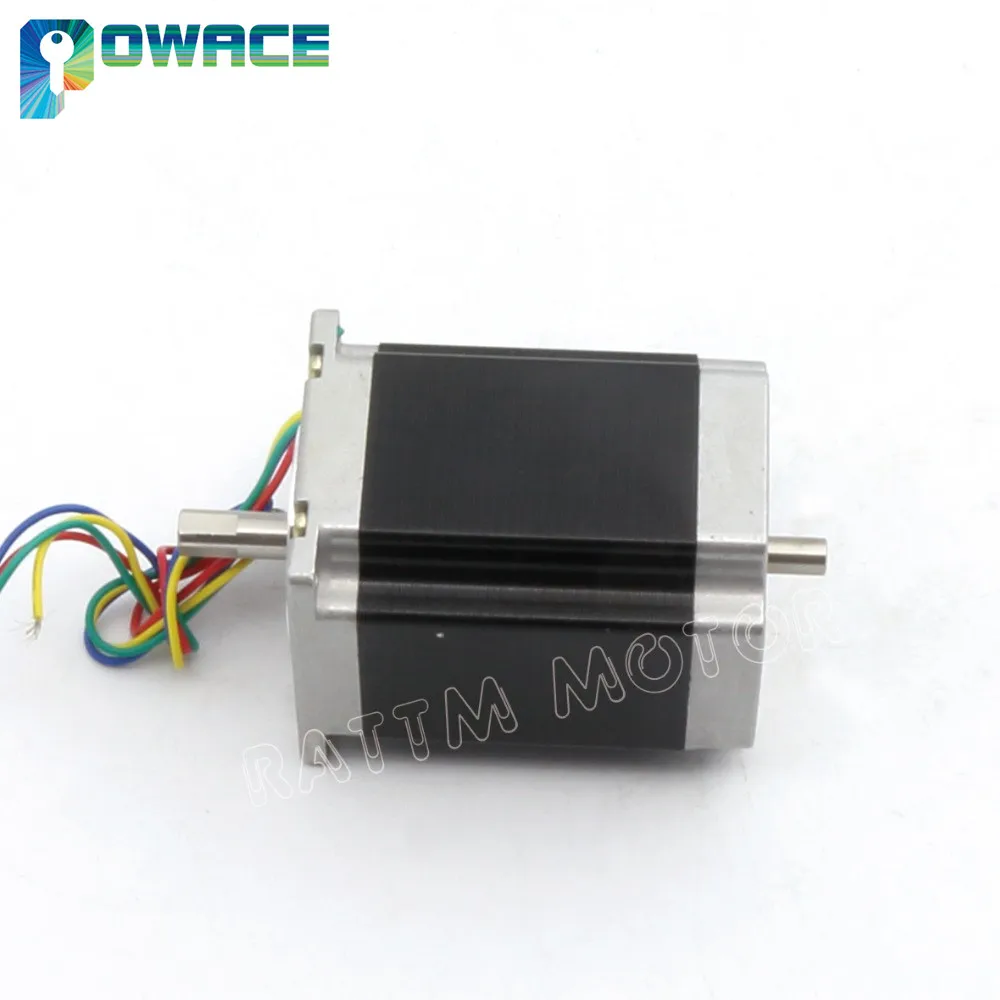

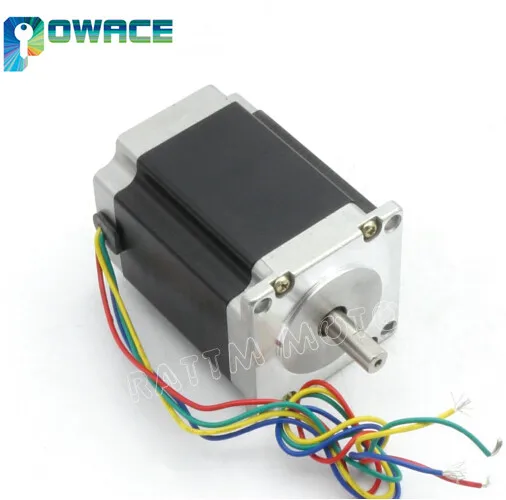

III. шаговый двигатель

Общие Параметры:

Точность угла шага: +-5% (полный шаг, не нагрузка)

Точность сопротивления: +-10%

Точность Индуктивности: +-20%

Рост температуры: 80 градусов макс (номинальный ток, 2 фазы ВКЛ.)

Температура окружающей среды ---------- 20deg ---- + 50deg

Сопротивление изоляции: 100ohm мин, 500VDC

Insultion сила -------- напряжение переменного тока 500 В на одну минуту

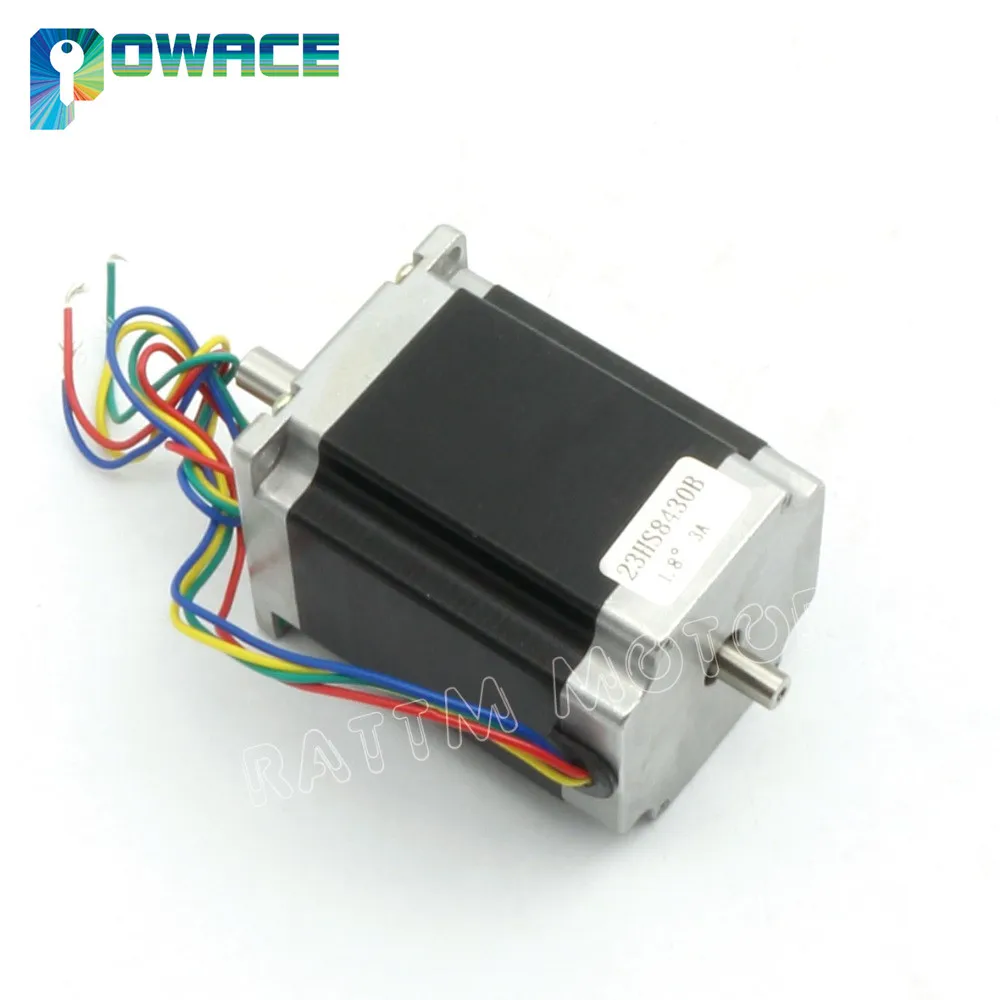

Технический паспорт (23HS8430B,Передний вал 8 мм в диаметре вал, 21 мм длина, задний вал 6,35 мм диаметр и 10 мм длина, 270oz-in или 18кг. см удерживающий крутящий момент)

Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем произвести.

Проводка двигателя провода:

Красный: A +

Зеленый Цвет:-

Желтый: B +

Синий: B

IV. Импульсный источник питания

350 W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 24 v/14,5 A, с переключением между дальним и выход импульсный источник питания светодиодного табло
