Описание

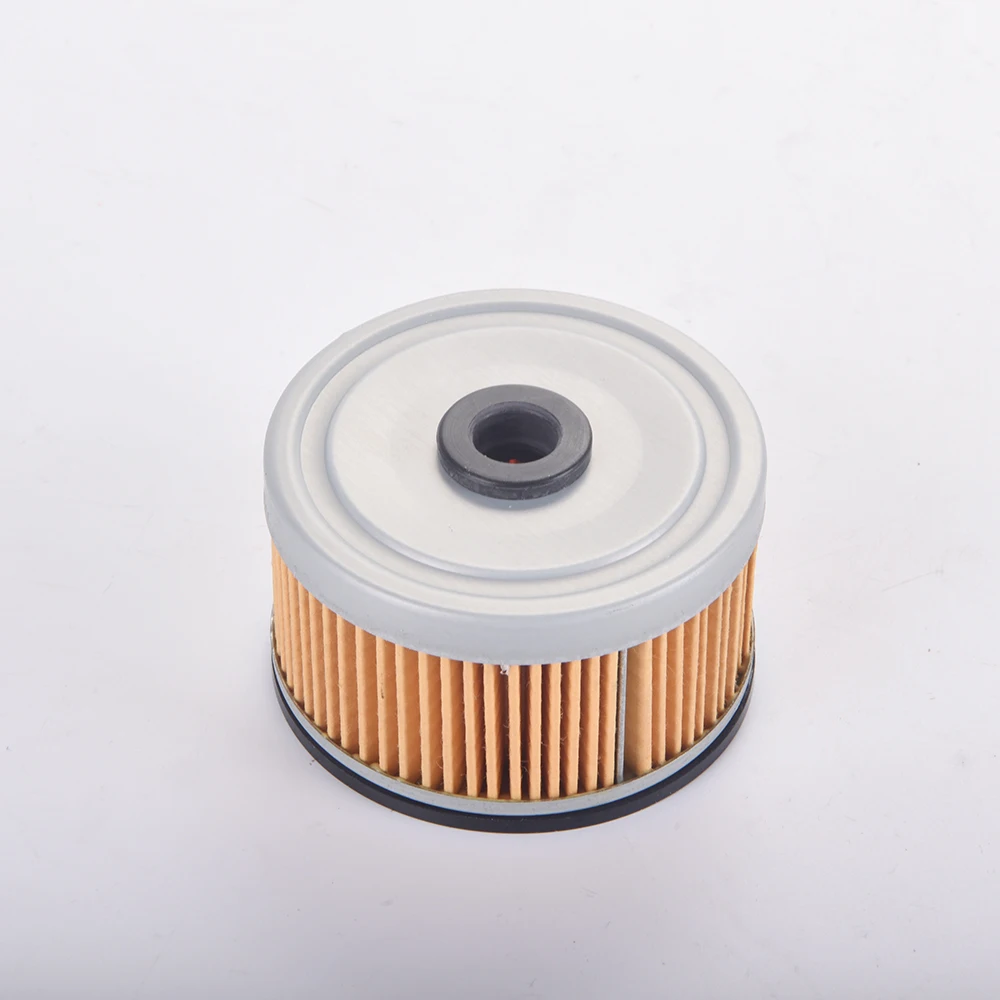

Элемент DAHL66 для DAHL65
Рекомендуемый Расход:
(Для оптимального срока службы и эффективности разделения элементов)
Модель 65 & 75 серия ........................... 20 GPH (США) (75,7 LPH)
Максимальная скорость потока:
Модель 65 и 75 серий. ....................... 30 GPH (США) (113,5 LPH)
Сопротивление потоку: ................................................. 0,75 дюйма. Ртуть
Максимальное рабочее давление:. ............................... 25 пси (172 кПа)
Температура диапазон. ................... От-50 ° до + 225 °F (от-45 ° до + 107 °C)
Порты и разъёмы нить:
Одиночные блоки ......................................... 9/16-18 Вт/уплотнительное кольцо Boss
Общая высота:
Модель 65 ................................................... 6 3/8 дюймов (161,9 мм)
Модель 75 ................................................... 6 1/8 дюймов (155,6 мм)
Ширина:. ............................................................. 4 3/16 в такой стране, как. (106,4 мм)
Глубина: ................................................................ 4 3/4 дюйма (120,6 мм)
Сухой вес: ................................................................ 5 фунтов (2,27 кг)
Зазор для удаления элементов:. ......................... 3 1/2 дюйма (88,9 мм)
Объем приемного лотка: ........................................................... 4 унции (118 мл)
Материал уплотнения: bunbuna N
Номер элемента: ....................................................... 66 (2 мкм)
........................................................................... 66-вт (10 микрон)
.......................................................................... 66-30 (30 микрон)
Материал элемента: ................................... Смола пропитанная целлюлозой
A. Фильтр установлен выше топливный бак для хранения ___________________________
Процедуры установки такие же, как и выше плюс дополнение к
Шаг 3: необходимо установить запорный клапан шарового или дроссельного типа
Перед входом DAHL. См. Рис. 2. Этот клапан
Необходимо отключать топливо при смене элемента. Клапаны
Доступен у вашего дилера или, обратившись к Baldwin Filters.
Установка
1. Выберите место в топливной линии между топливным баком и
Топливный насос, перед вакуумными боковыми фильтрами. Все эти дополнительные или
Боковые фильтры давления расположены между насосом и двигателем
Следует обслуживать и оставлять на месте.
2. Установите DAHL блок вертикально на стороне вакуума (всасывания)
Всех топливных насосов в удобном месте для обслуживания и
Осмотр загрязняющих веществ в чаше. Найдите в высоту
Устройство между нижней части топливного бака, а также на входе
Топливный насос, если это возможно. На рисунке 1.
Примечание: допускается вертикальное зазор на 3 1/2 дюйма ниже блока для
Обслуживание элемента и слив загрязняющих веществ.
3. Установите топливную линию из топливного бака на Впускной фильтр DAHL
Используя соответствующие не оцинкованные Фитинги. Видеть Даля фитинги
Приведенной ниже таблице.
4. Установите топливную линию от розетки фильтра DAHL к
Вход трансферного или топливного насоса.
Примечание: чтобы получить максимальный срок службы элемента, удалите как можно больше
Механическое ограничение от системы
Делаем следующее:
A. Удалите первичный фильтр (если это не влияет на гарантию).
B. Используйте Топливопровод наибольшего диаметра, который является практичным.
C. Установите Устройство как можно ближе к уровню насоса.
D. По возможности устраняйте острые изгибы топливных линий.
Лучшим индикатором состояния топливного элемента является Вакуумный датчик. (См
Серия 85-V в форме 4005.) Штуцер рекомендуется для
Установка манометра на выходном порту фильтрующего блока DAHL.
(Коллекторы уже подключены и подключены.) Снимите 1/8 дюймов
Подключите и установите Вакуумный датчик там. Фитинги и датчики
Доступны у вашего дилера или контактных фильтров Baldwin. Prime фильтр
Указано в разделе "Замена элемента".
B. фильтр, установленный ниже топливного бака
Характеристики
- Бренд
- kostenlos
- Страна/регион производства
- CHINA
- Высота Изделия
- 6CM
- Номер детали производителя
- DAHL66
- Развязка Номер детали
- DHL66
- Вес товара
- 0.5KG
- Ширина Изделия
- 8CM
- Тип материала
- STEEL
- Особые характеристики
- FUEL FILTER
- Место установки на автомобиле
- FUEL SUPPLY
- Длина товара
- 8CM
