5.0 1 отзыв 1 заказ
2 440 руб.

Описание

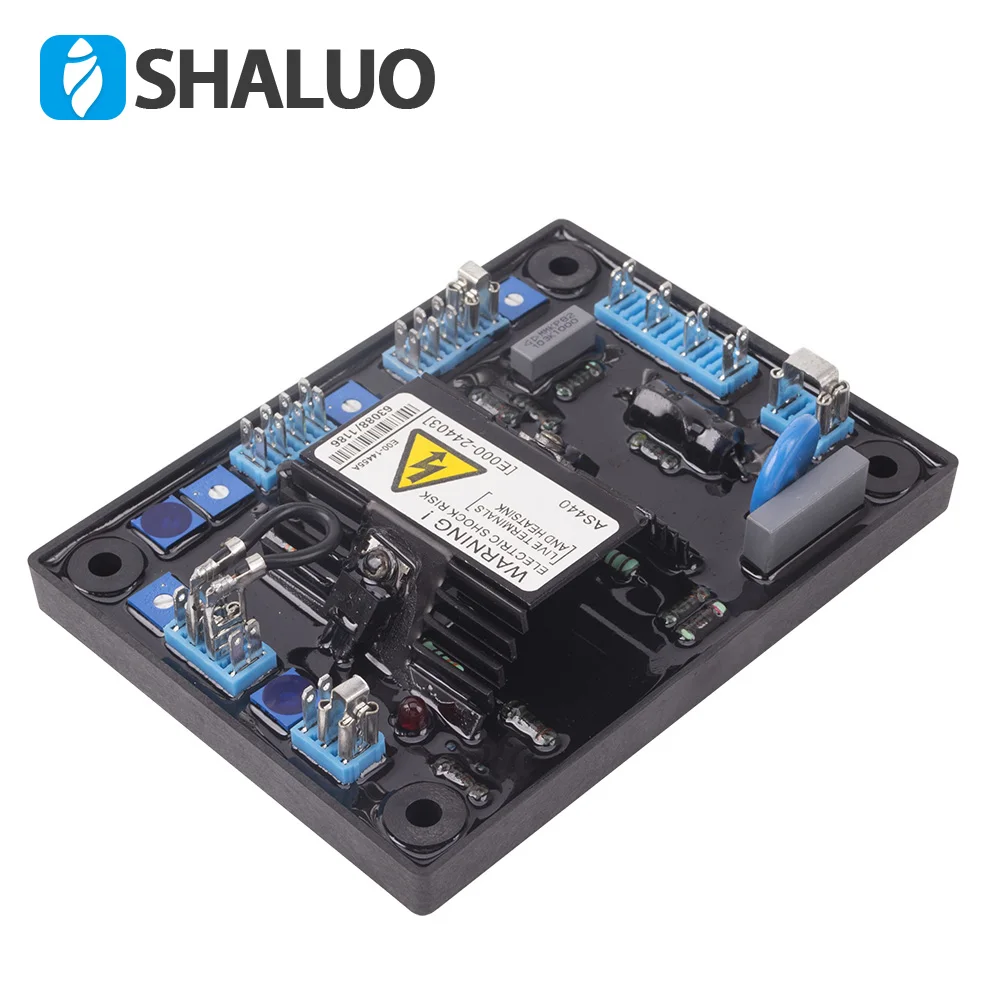

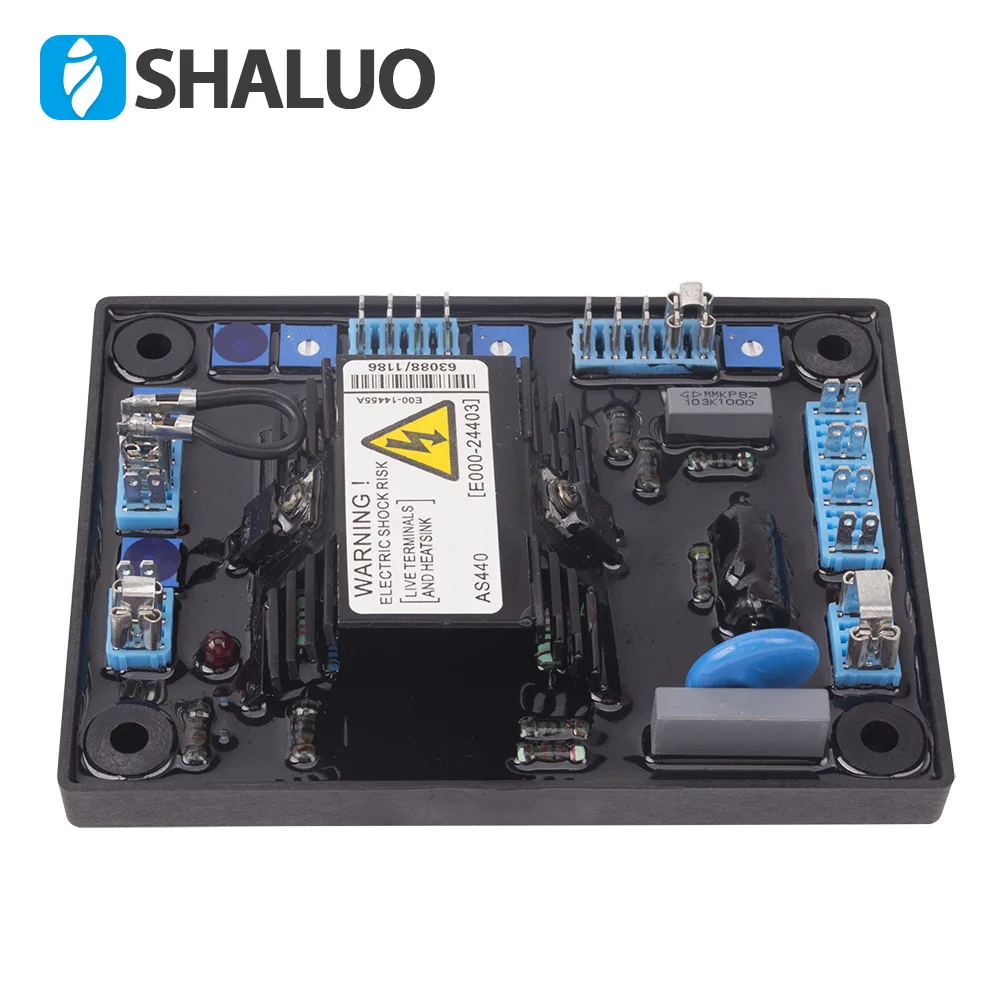

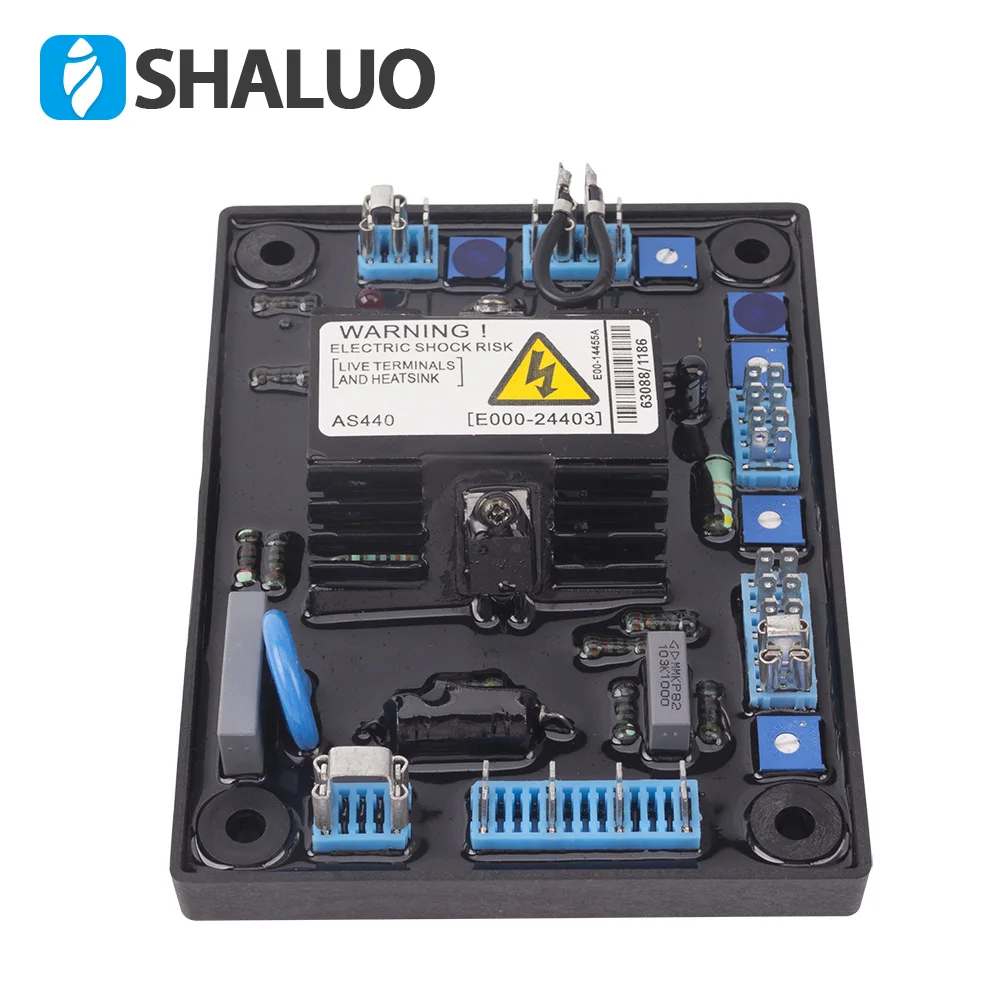

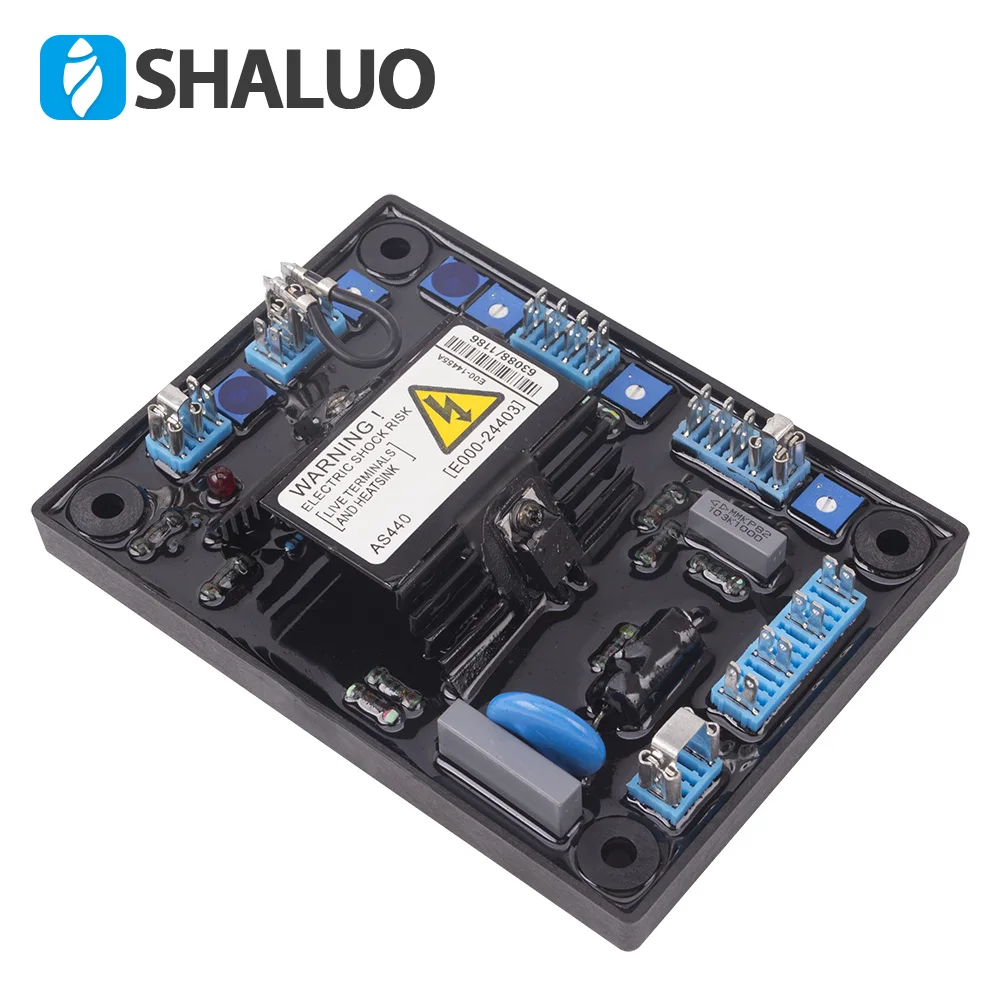

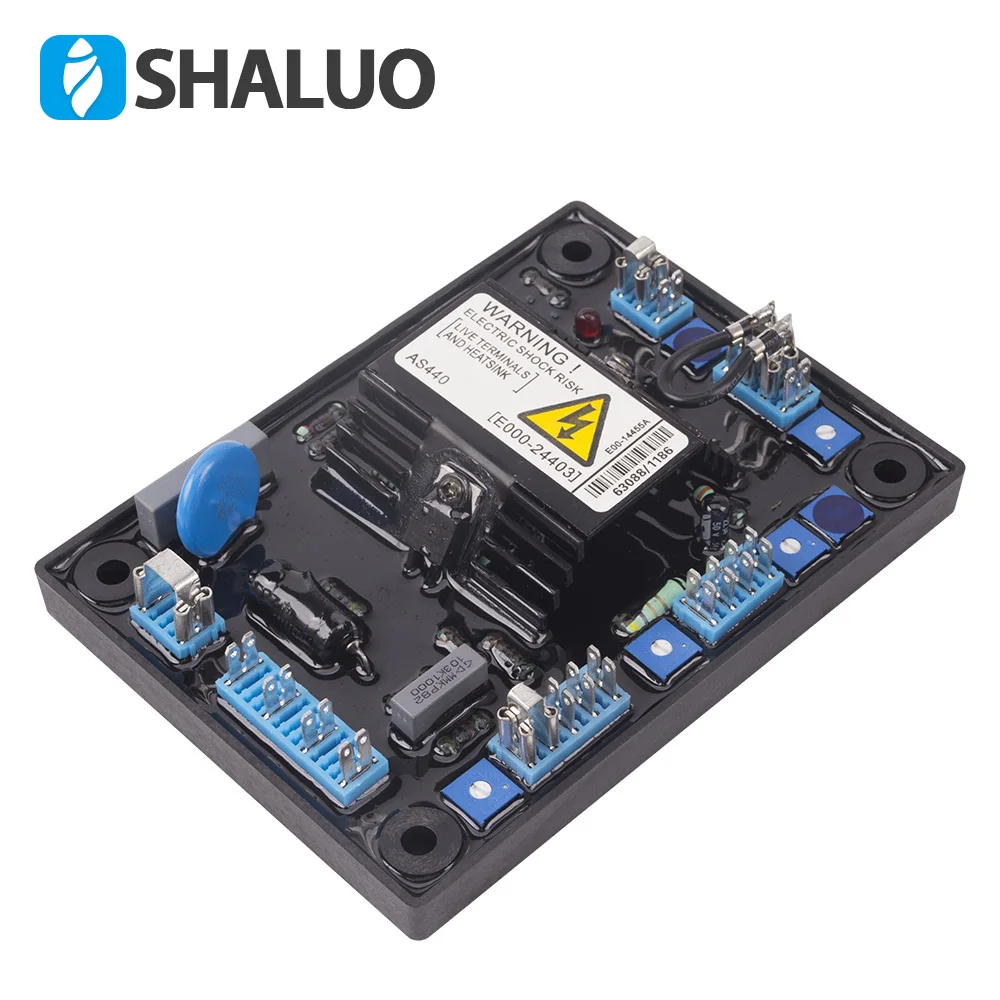

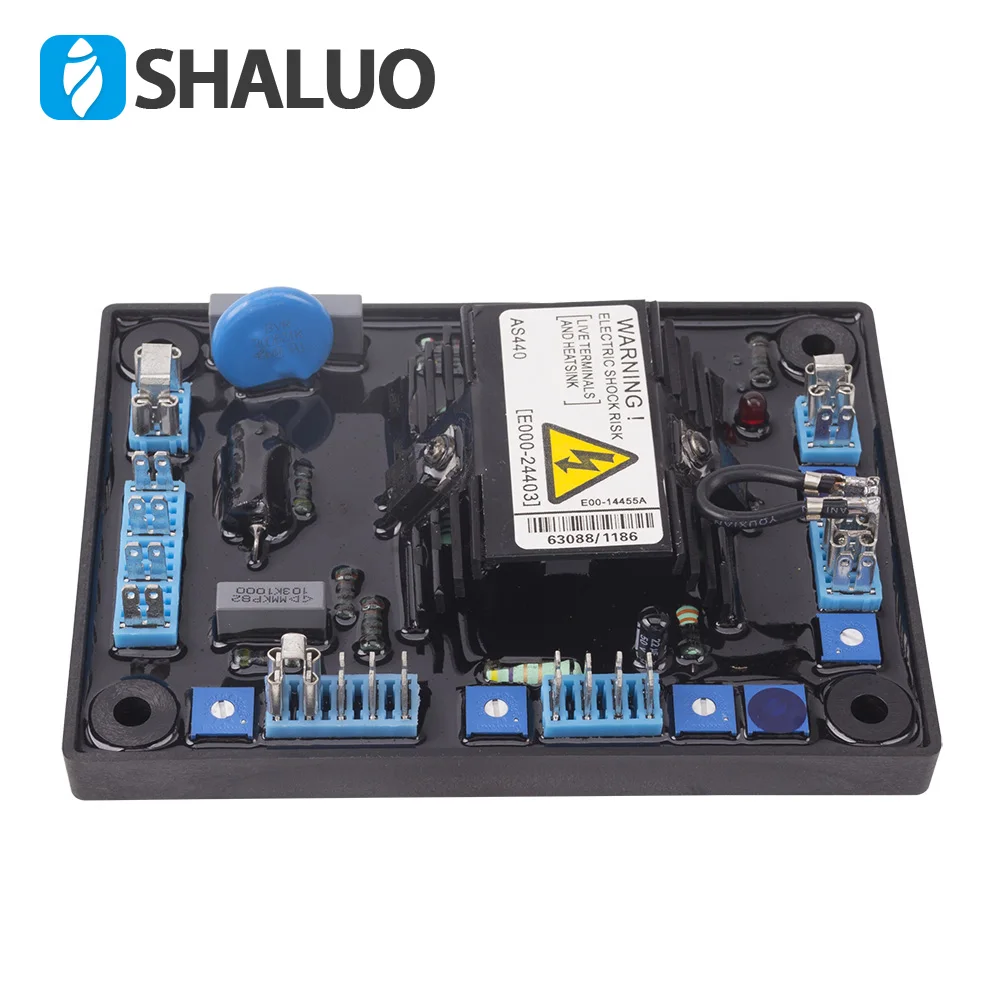

AS440 автоматический регулятор напряжения (AVR)

Общее описание:
AS440 является полуволновой фазой, управляемой тиристором типа AVR и является частью системы возбуждения для Бесщеточный генератор. В конструкции используется технология поверхностного монтажа (SMT) для высокой интеграции функций В небольшом следе ноги AVR. Положительное напряжение нарастание от остаточных уровней обеспечивается за счет использования эффективные Полупроводники в Схема питания AVR. Цепи измерения мощности и напряжения имеют отдельные клеммы, что позволяет Мощность возбуждения должна быть получена непосредственно от обмотки статора для основных применений или от Вспомогательная обмотка, если требуется устойчивое короткое замыкание.
AVR соединен с основными обмотками статора и обмотками поля возбудителя для обеспечения замкнутой петли
Контроль выходного напряжения с регулировкой нагрузки +/-1.0%. Клеммы AVR с датчиком напряжения непрерывно образуют выходные обмотки для целей контроля напряжения. В ответ на это напряжение образца, AVR контролирует питание, подаваемое в поле возбудителя, и, таким образом,
Основное поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, Скорость, температура и коэффициент мощности генератора. Условия возбуждения ограничиваются безопасной схемой защиты в AVR. Сделано положение для подключения дистанционного триммера напряжения, что позволяет потребителю тщательно контролировать Генератор на выход. Предоставляется аналоговый вход, который позволяет подключаться к контроллеру коэффициента мощности Newage или другим внешним Устройства с совместимым выходом.
AVR имеет механизм для отвисания CT соединения, чтобы обеспечить параллельный запуск с другими аналогично оборудованными
Генераторов переменного тока.
Технические данные
Зондирования вход
Напряжение джемпер по выбору
100-130 В переменного тока 1 фаза или
190-264 Vac 1 фаза
Номинальная частота 50-60 Гц
Потребляемая мощность
Напряжение 100-264 В переменного тока 1 фаза
Номинальная частота 50-60 Гц
Выход
Напряжение 82 в d. C. @ 200 в a. C.
Постоянный ток 4А (см. Примечание 1).
Переходные 7.5A для 10 сек.
Сопротивления 15 Ом Мин
(10 Ом мин при входном напряжении менее 175 переменного тока)
Регулирование
+/-1.0% (см. Примечание 2)
Тепловой дрейф
0.03% за град. C изменение среды AVR (см. Примечание 3)
Типичные системы
Ответ AVR: 20 MS
Поданный ток до 90%: 80 MS
Напряжение машины до 97%: 300 MS

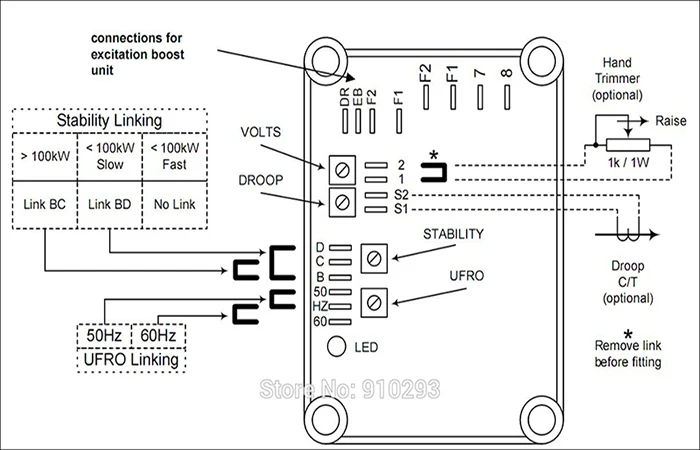

Внешний регулировки напряжения
+/-10% с триммером 1 k Ом 1 Вт (см. Примечание 4)
Повышение сопротивления снижает напряжение.
В зависимости от частоты защиты
Установочная точка: 94-98% Гц (см. Примечание 5)
Блок питания рассеивания
12 Вт максимум
Наращивания напряжения
4 вольт @ AVR терминалы
Аналоговый вход
Максимальное входное напряжение: +/-5 в постоянного тока (см. Примечание 6)
Чувствительность: 1 в для 5% вольт генератора (регулируемая)
Входное сопротивление 1 k Ом
Квадрирования длина свисания вход
10 Ом нагрузки
Макс. Чувствительность: 0,07 A для 5% dloop 0PF
Макс. Вход: 0,33 A
По сравнению с возбуждения защиты
Установочная точка 75 В постоянного тока
Задержка времени 10-15 секунд (фиксированная)
На окружающую среду
Вибрация: 20-100 Гц 50 мм/сек
100 Гц до 2 кГц 3,3 г
AS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуары
AS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуарыAS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуарыAS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуарыAS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуарыAS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуарыAS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуарыAS440 AVR генераторный набор, запчасти, модули, автоматические стабилизаторы напряжения, стабилизаторы дизельного генератора, Сменные аксессуары

Характеристики

Бренд
SHALUO
Тип тока
Переменный ток
Применение
Коммутируемый виртуальный канал
Номер модели
AS440
Фаза
Трехфазный
Индивидуальное изготовление
Да
voltage
220v
material
rubber
weight
0.35kg
phase
single phase
size
15.5*10.5*5.5cm
