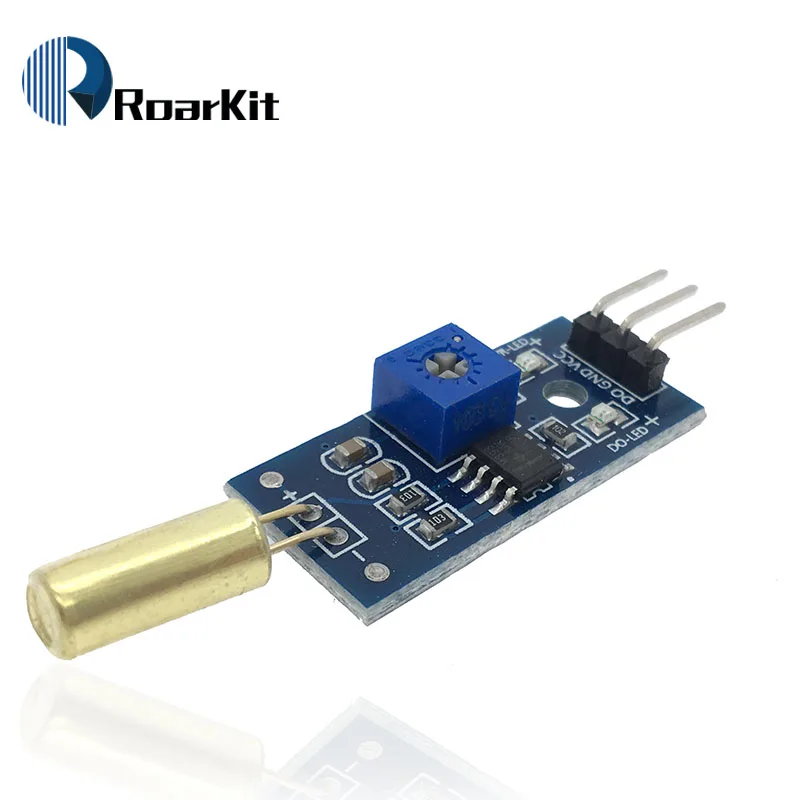

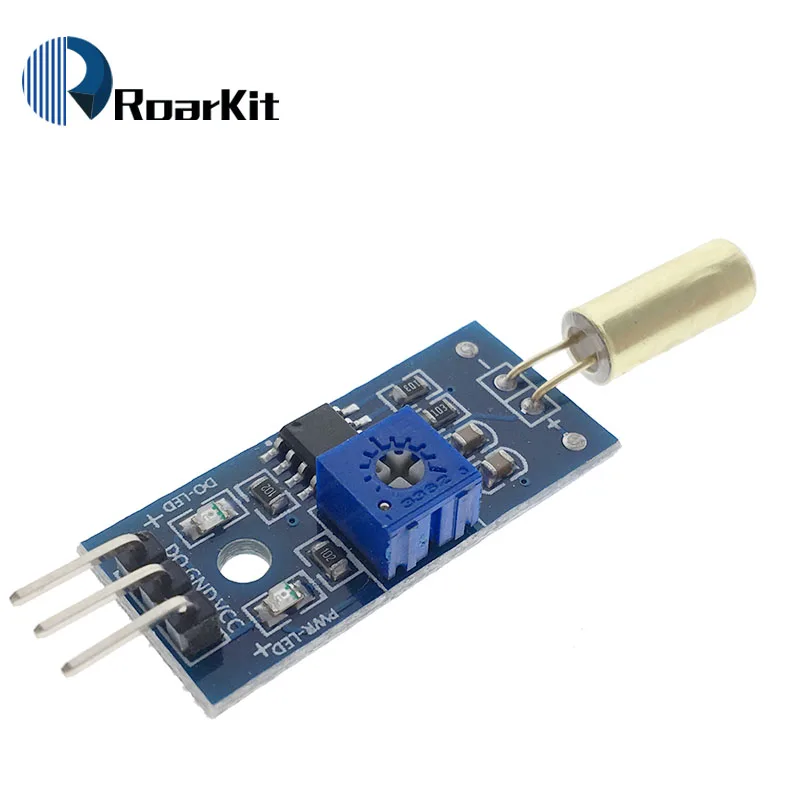

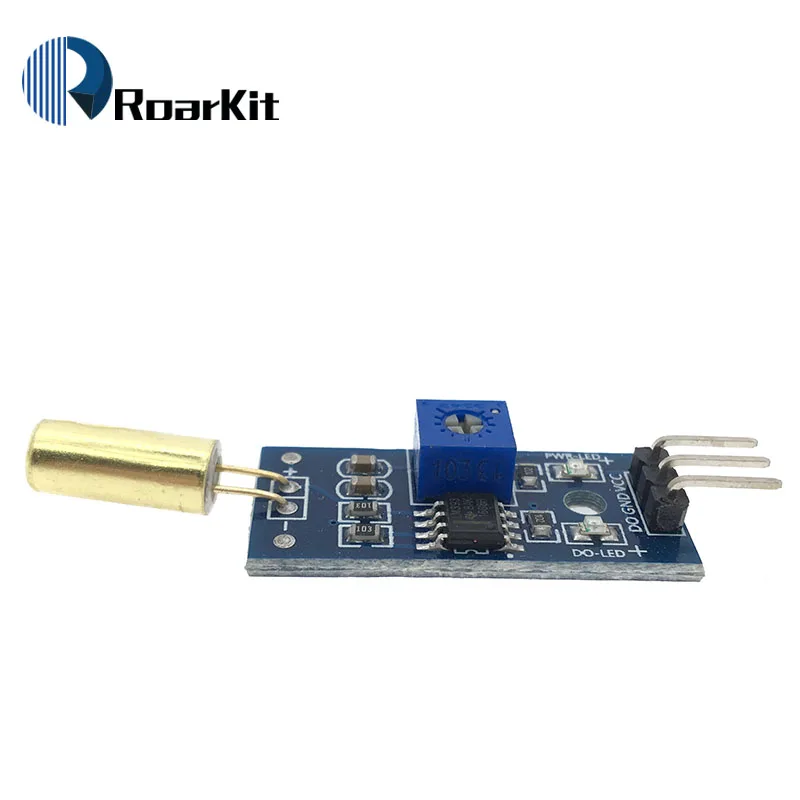

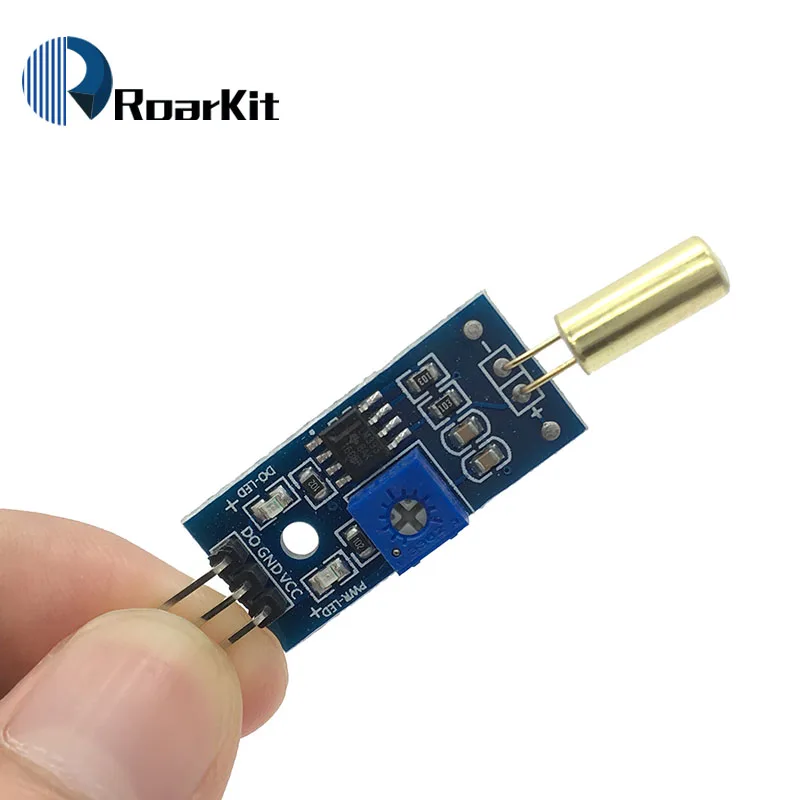

Умный робот наклона вибрации сенсор модуль Вибровыключатель сигнал модуль для arduino Diy Kit

Область применения:

Различные продукты наклона сигнализации срабатывает сброс, сброс датчика, датчик наклона.

Модуль Особенности:

1, использование высокочувствительного переключателя SW-520D в качестве датчика угла.

2, выход компаратора чистый, хорошая форма сигнала, способность вождения, более 15 мА.

3, рабочее напряжение 3,3 V-5 V

4, формат вывода: цифровое переключение выходов (0 и 1)

5, фиксирующий Болт отверстия для легкой установки

6, небольшая печатная плата Размер: 3,2 см x 1,4 см

7, с использованием широкого напряжения LM393 компаратора

Модуль для использования

1. Схема проводки модуля приведена ниже, детально описаны;

2, выходной модуль переключателя зависит от угла включения и выключения переключателя, когда угловой переключатель выключается, выключается высокий угловой переключатель, выход низкий;

3, выход может быть непосредственно подключен к микроконтроллеру через микроконтроллер для обнаружения высоких и низких, тем самым обнаружения изменения угла;

4, Выход модуля может Прямая поставка реле, которые могут быть составлены из высокомощных углов переключения для защиты электрического оборудования и других продуктов при сбросе автоматической функции отключения питания.
