Описание

LINK-MIПрофессиональный LM-SWHD01 5,8 GHz WHDI беспроводной HDMI & SDI видео передатчик приемник

Номер модели: LM-SWHD01

Введение:

5,8 ГГц WHDI беспроводной HDMI & SDI видео передатчик приемник использует современные самые передовые технологии беспроводной передачи видео, который может воплотить вещательный класс и несжатыйВидеосигнал 3g SDI/HDMI HDПередача без сжатия и нулевой задержки.

В5,8 ГГц WHDI беспроводной HDMI & SDI видео передатчик приемникВключает один передатчик и один приемник, где передатчик обеспечивает вход 3g/HD SDI и вход HDMI, а приемник также обеспечивает выход 3g/HD SDI и выход HDMI.

В5,8 ГГц WHDI беспроводной HDMI & SDI видео передатчик приемникИмеет 2 антенны в стороне передатчика и 5 антенн в стороне приемника, и он может работать вЧастота 5,1-5,9 ГГцИ быть гибким программным обеспечением, настроенным на лицензию или ISM диапазон различных регионов мира, а также на боковой панели передатчика и приемника была установлена ручка выбора частоты, которая обеспечиваетМаксимум 10 рабочих частотных каналов и поддерживает максимум 4 набора, работающих одновременно.

В5,8 ГГц WHDI беспроводной HDMI & SDI видео передатчик приемникМожет принимать широкий диапазон входного напряжения постоянного тока, который подходит для многих видов модели аккумулятора камеры. В5,8 ГГц WHDI беспроводной HDMI & SDI видео передатчик приемникТакже может выдержать± 8 кВ ESD (HBM, контактный разряд), Металлический чехол промышленного класса и профессиональная Тепловая конструкция гарантируют самую надежную надежность.

Основные Особенности:

HDMI 1,3 spec поддерживает

HDMI и 3g SDI вход и выход

Высокое разрешение 1080 p 60, Без задержки и сжатия

Поддержка аудио форматов: Dolby True HD, DTS-master и т. Д.

AES-128 шифрование с воздушным интерфейсом HD видео поток данных

Поддержка точка-точка и точка-многоточечная сеть topolog

Каждый RX сопряжен с уникальным TX на заводе,

5 ГГц ISM Частотный диапазон, Максимум 10 частотных каналов, выбранных пользовательской ручкой,С поддержкой Wi WI-FI.

Максимальное расстояние передачи 300 м

Сигнальные индикаторы состояния беспроводного питания, состояния видео и приемника RSSI

Широкий диапазон входного напряжения питания, адаптация большинства видов аккумулятора камеры

Любые входные и выходные порты с± 8 кВ уровень защиты от ЭСР (HBM, контактный разряд)

Промышленный металлический чехол, стабильный и надежный

Параметры

Упаковка содержит:

1) 1 блок 5,8 ГГц WHDI беспроводной передатчик видео отправителя

2) 1 шт 5,8 ГГц WHDI Беспроводной видео приемник

3) 7) Wi-Fi 5 ГГц всенаправленность и имеет высокую эффективность антенны (SMA типа «Мама»)

4) 2 кабеля преобразования постоянного тока (LEMO 4 pin-male to D-type socket)

5) 1 руководство пользователя, 2 отвертки torx, 1 винт 1/4-20 к конвертеру Горячий башмак ISO518.

6) Пряжка для аккумулятора SONY NP-F970/panasunc D28s/Canon 5D2 (опционально)

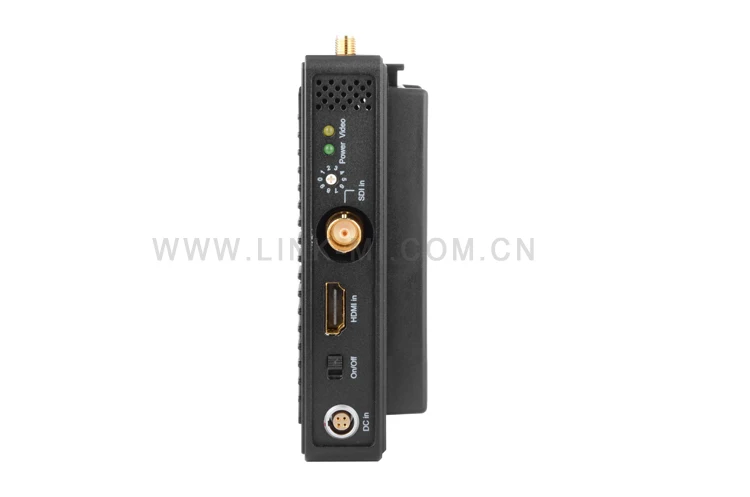

Панель Описание:

Установка:

L. Стороне передатчика

A) Установите 2 всенаправленные и высокоэффективные антенны к разъемам SMA антенны передатчика.

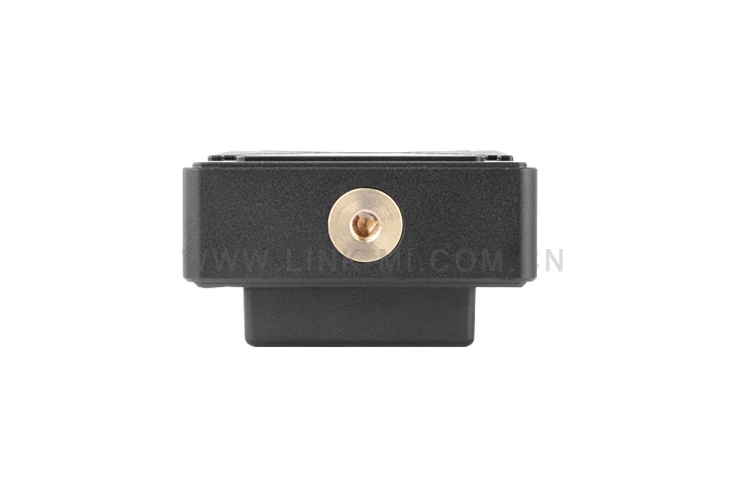

B) Есть 3 1/4-20 винт и гайка в передатчик металлический чехол, которые находятся на поверхности, сзади и снизу. Таким образом, пользователь может использовать винт 1/4 к конвертеру с горячим башмаком ISO518 для фиксации передатчика на камере.

C) Установите батарею в пряжку, если ваша модель продукта включает в себя батарейную пряжку; Обратите внимание, что модель батареи должна соответствовать типу пряжки батареи.

D) Пользователь может также использовать вспомогательный кабель питания LEMO 4 pin male to D-type, чтобы получить вход питания от внешнего источника питания.

E) все инструкции по установке TX см. На рисунке ниже.

2. Приемник сбоку

A) Установите всенаправленные и высокоэффективные антенны 5 шт. к разъемам SMA антенны приемника.

B) на поверхности приемника есть винтовая гайка 1/4-20. Пользователь может использовать 1/4 винт фиксировать вспомогательный металлический крюк с приемником.

C) Установите батарею в пряжку, если модель продукта включает в себя возможность пряжки батареи; Обратите внимание, что модель батареи должна соответствовать типу пряжки батареи.

D) Пользователь может также использовать вспомогательный кабель питания LEMO 4 pin-male для D-type, чтобы получить вход питания от внешнего источника питания.

E) все инструкции по установке RX см. На рисунке ниже.

3. Типичные применения

Подключите выход камеры SDI или HDMI к входному порту передатчика SDI или HDMI, и передатчик может фиксироваться в порту горячего башмака камеры. Подключите выходной порт HDMI или SDI приемника к входному порту SDI или HDMI монитора HD. Убедитесь, что все антенны и батареи оснащены нормально. Смотрите ниже фигуру.

Схема подключения

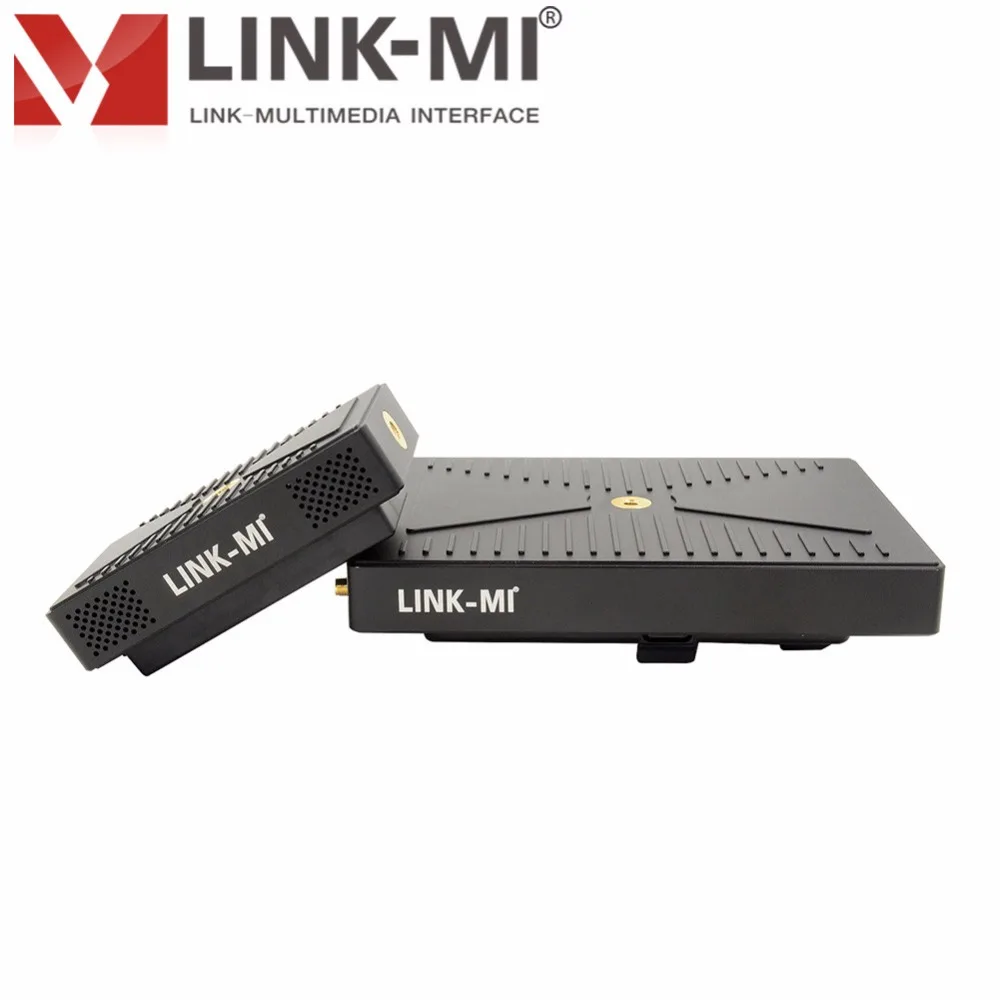

Обзор продукции

Упаковка и доставка

Наши Услуги
