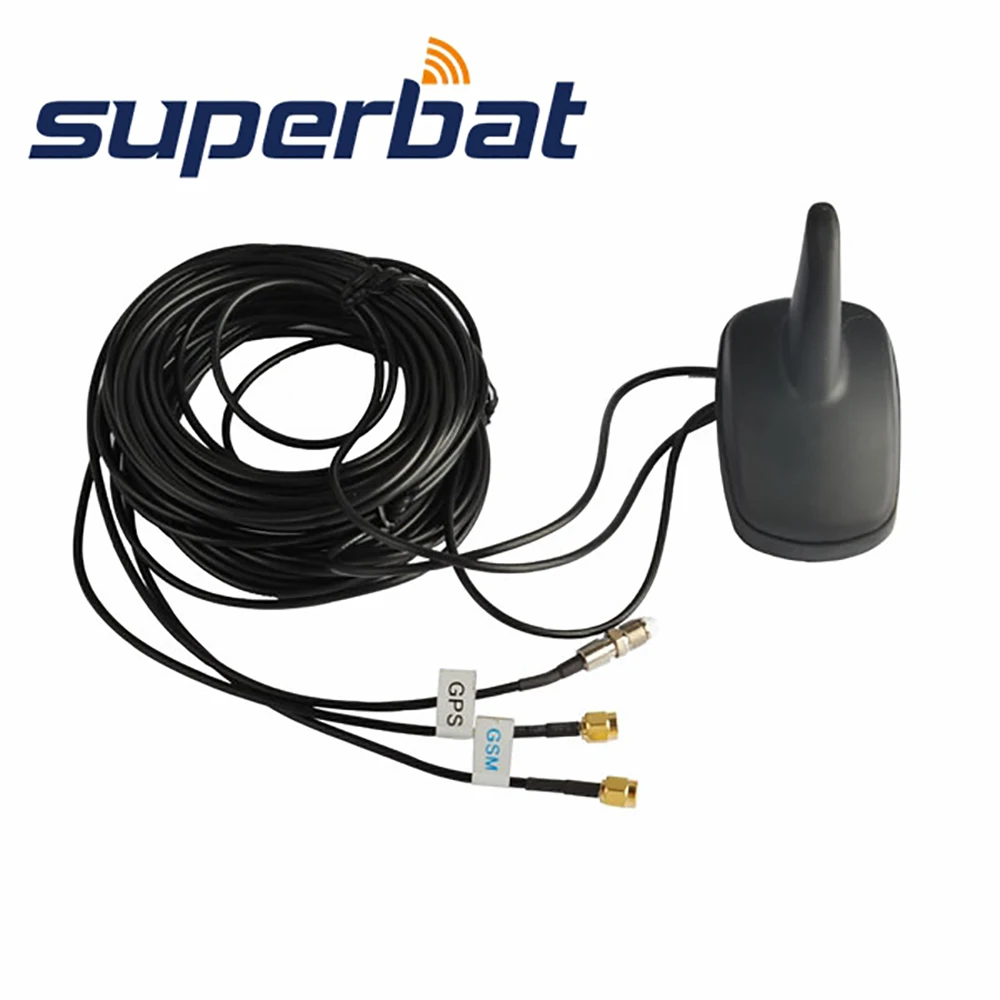

Многодиапазонная комбинированная антенна Superbat gps + WiFi + GSM антеннаС SMA штекер + FME гнездовой разъем разъемы 3 м gps антенна wifi усилитель GSM антенна
100% Бренд новый высокое качество
Характеристика:
Gps, GSM, wifi функции 3 в 1.
Dieletric Антенна
Центральная частота 1575.42MHz ± 3 МГц
КСВ 1,5: 1
Ширина полосы ± 5 МГц
Импеданс 50 Ом
Пиковое усиление> 3 дбк на основе сечения заземления 7 × 7 см
Покрытие усиления>-4 дбик при-90 ° <0 <+ 90 ° (объем более 75%)
Поляризация RHCP
GSM антенна
Центральная частота824 МГц ~ 894 МГц; 880 МГц ~ 960 МГц;
1710 МГц ~ 1990 МГц
КСВ 2,0: 1
Импеданс 50 Ом
Типичный коэффициент усиления 2 дБи +/-1 дБ @ 850 МГц;
2 дБи +/-1 дБ @ 900 МГц;
1 дБи +/-1 дБ @ 1800 МГц; 1 дБи +/-1 дБ @ 1900 МГц
Wi-Fi антенна
Частотный диапазон2400-2500 МГц
КСВН ≤1. 5
Получить 2.15dBi
Импеданс 50 Ом
Поляризация Тип вертикальный
LNA/фильтр
Коэффициент усиления LNA (без кабеля) 28 дБ
Шум рисунок 1.5dB
Затухание полосы фильтра (f0 = 1575,42 МГц)
7 дБ мин f0 +/-20 МГц;
20 дБ мин f0 +/-50 МГц;
30 дБ мин f0 +/-100 МГц
КСВ <2,0
Напряжение постоянного тока 2,7 в/3,0 в/3,3 В/5,0 в/3,0 в до 5,0 в/другие
Постоянный ток 11mA Max
Механические часы
Вес <240 грамм
Размер 70 мм x 70 мм x 14 мм
Кабель
Gps -----RG174 3 метраПо умолчанию, 2 метра, 5 метров в длину
GSM -----
RG174 3 метраПо умолчанию, 2 метра, 5 метров длиной r
Wi-Fi -----
RG174 3 метраПо умолчанию, 2 метра, 5 метров в длину

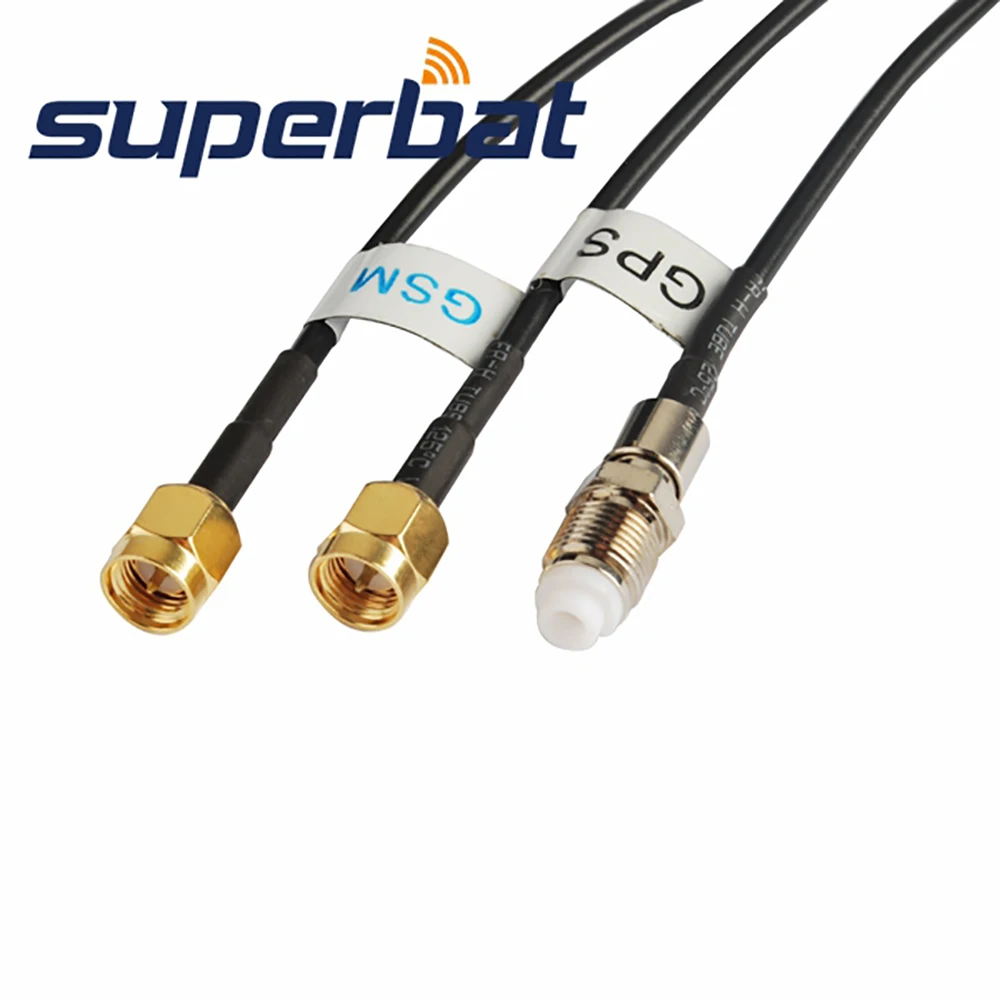

Разъем
Gps ----- разъем:
SMAМужской по умолчанию/SMB/SMC/BNC/FME/TNC/MCX/MMCX/Fakra/AVIC/WICLIC или другие, пожалуйста, свяжитесь с нами
GSM -----
SMAМужской по умолчанию/SMA/SMB/SMC/BNC/TNC/MCX/MMCX или другие, пожалуйста, свяжитесь с нами
Wi-Fi -----
FMEЖенский по умолчанию/SMB/SMC/BNC/FME/TNC/MCX/MMCX илиДругой, пожалуйста, свяжитесь с нами
Крепежный винт крепления
Корпус черный
На окружающую среду
Работая Temp. -40 ~ + 85 °C
Температура хранения. -45 ~ + 100 °C
Вибрационная Синусоидальная развертка 1 г (0-p) 10 ~ 50 ~ 10 Гц Каждая ось
Влажность 95% ~ 100% относительной влажности
Устойчивая к атмосферным воздействиям 100% Водонепроницаемый
Характеристики
- Бренд
- Superbat
- Усиление (dB)
- >-4dBi
- Номер модели
- GA13-300-S01SP-S01SP-F02SJ
- Product
- GPS Active Antenna
- Cable
- RG174
- Connector
- GPS: SMA male, GSM: SMA male, Wifi: FME female
- Dieletric Antenna Center Frequency
- 1575.42MHz±3 MHz
- GSM Antenna Center Frequency
- 824MHz~894MHz;880MHz~960MHz; 1710MHz~1990MHz
- Wifi Antenna Frequency Range
- 2400-2500 MHz
- Impedance
- 50 OHM
- Color
- Black
- Length
- 3M
- Size
- 70mmx70mmx14mm
