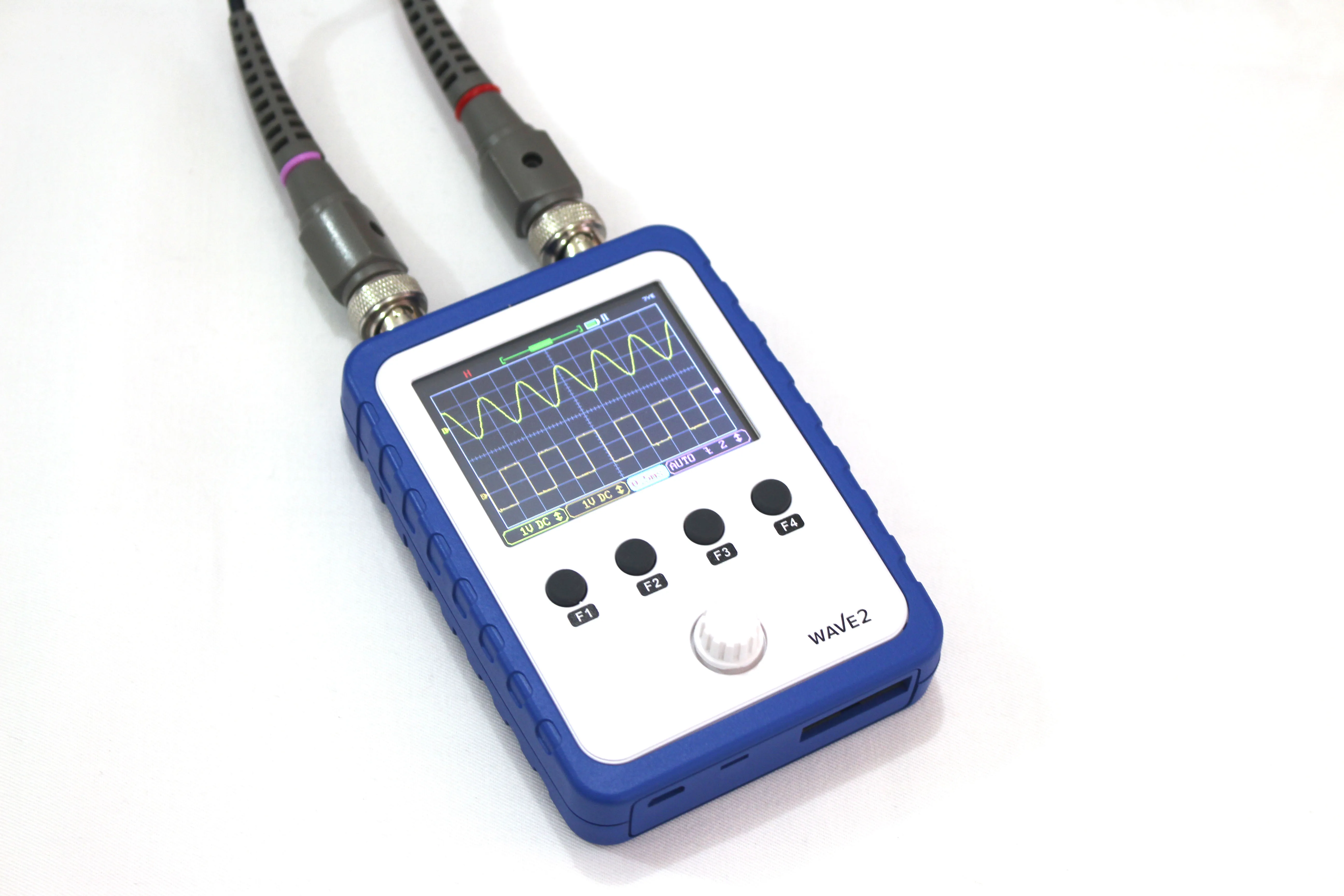

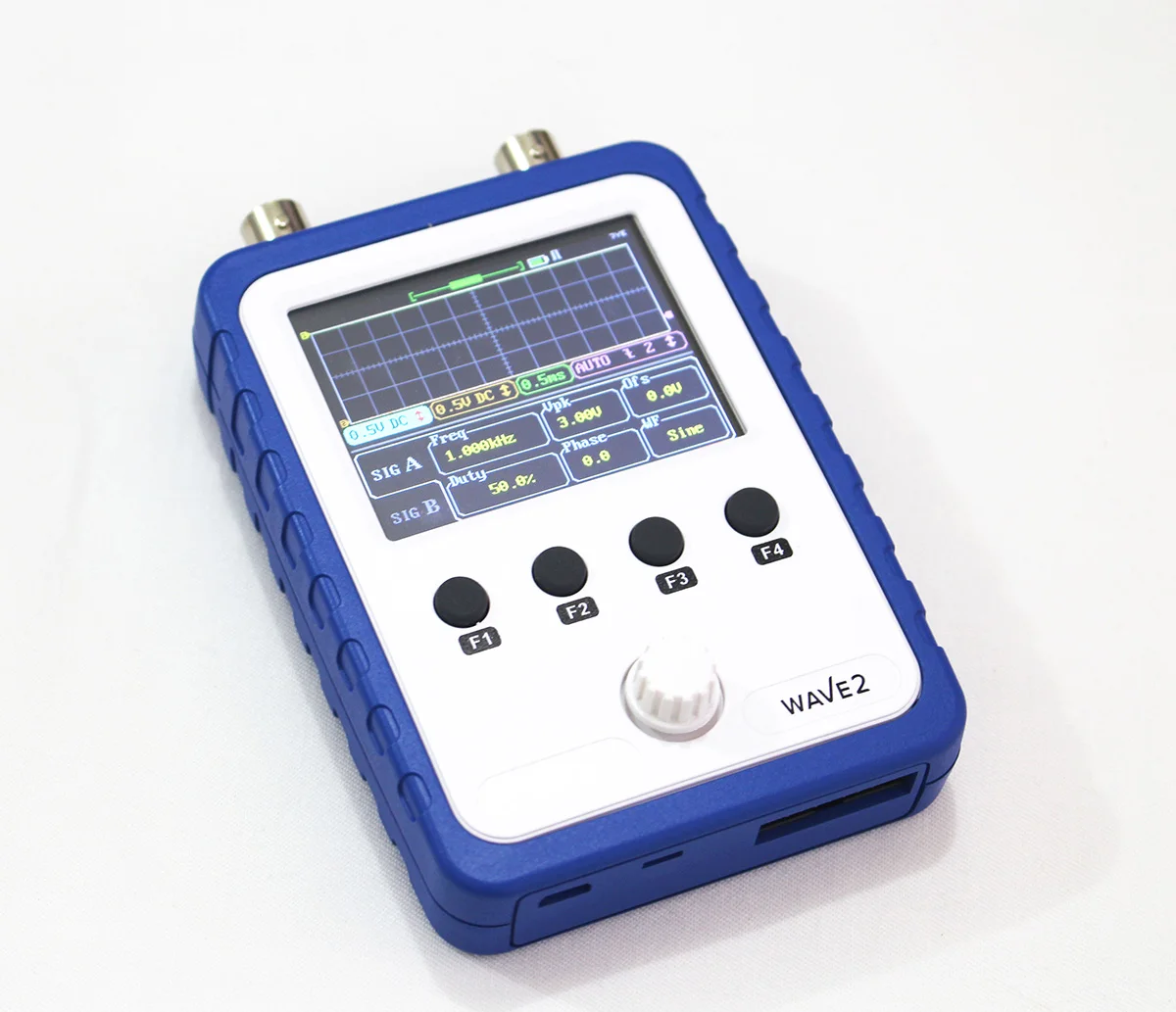

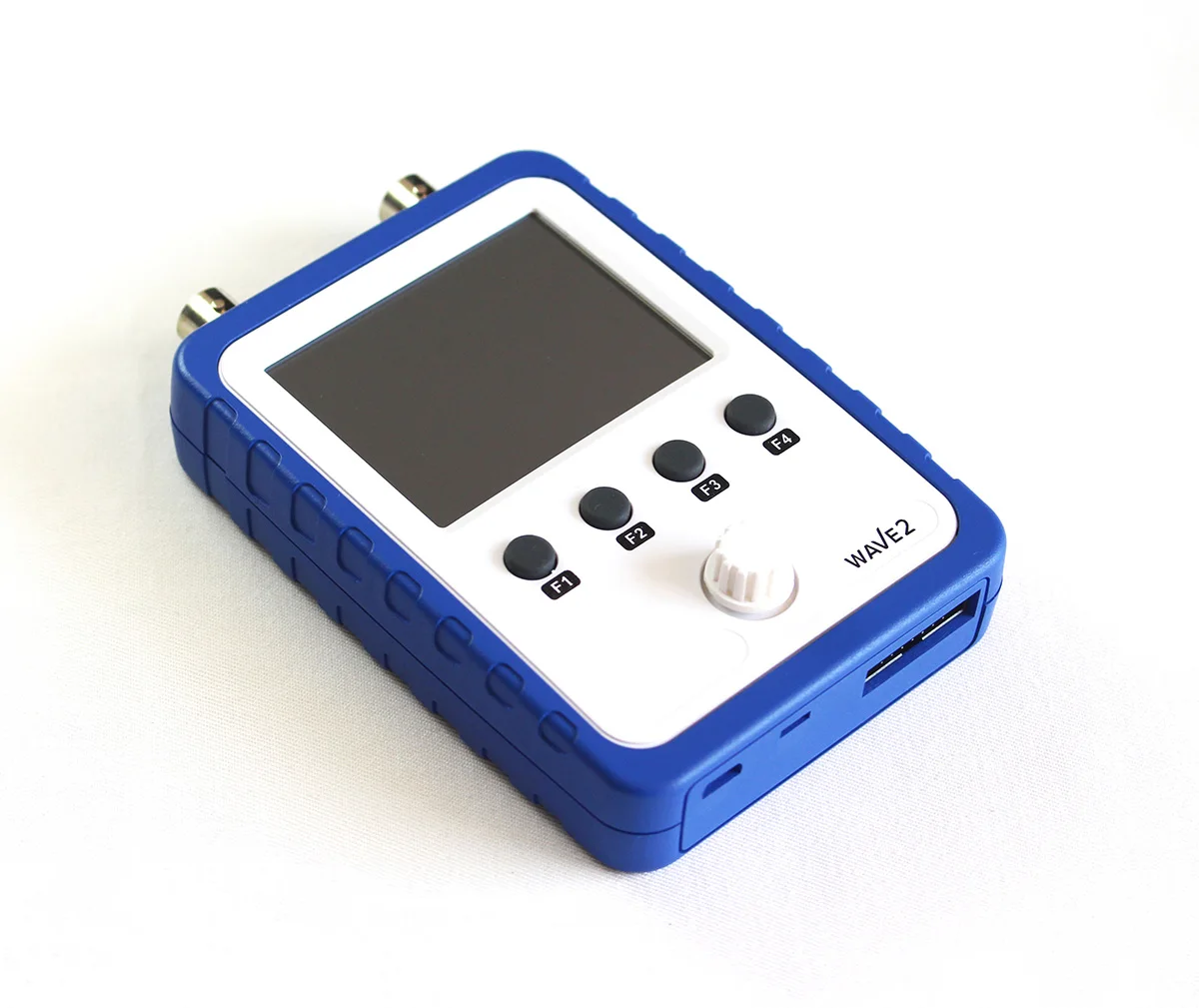

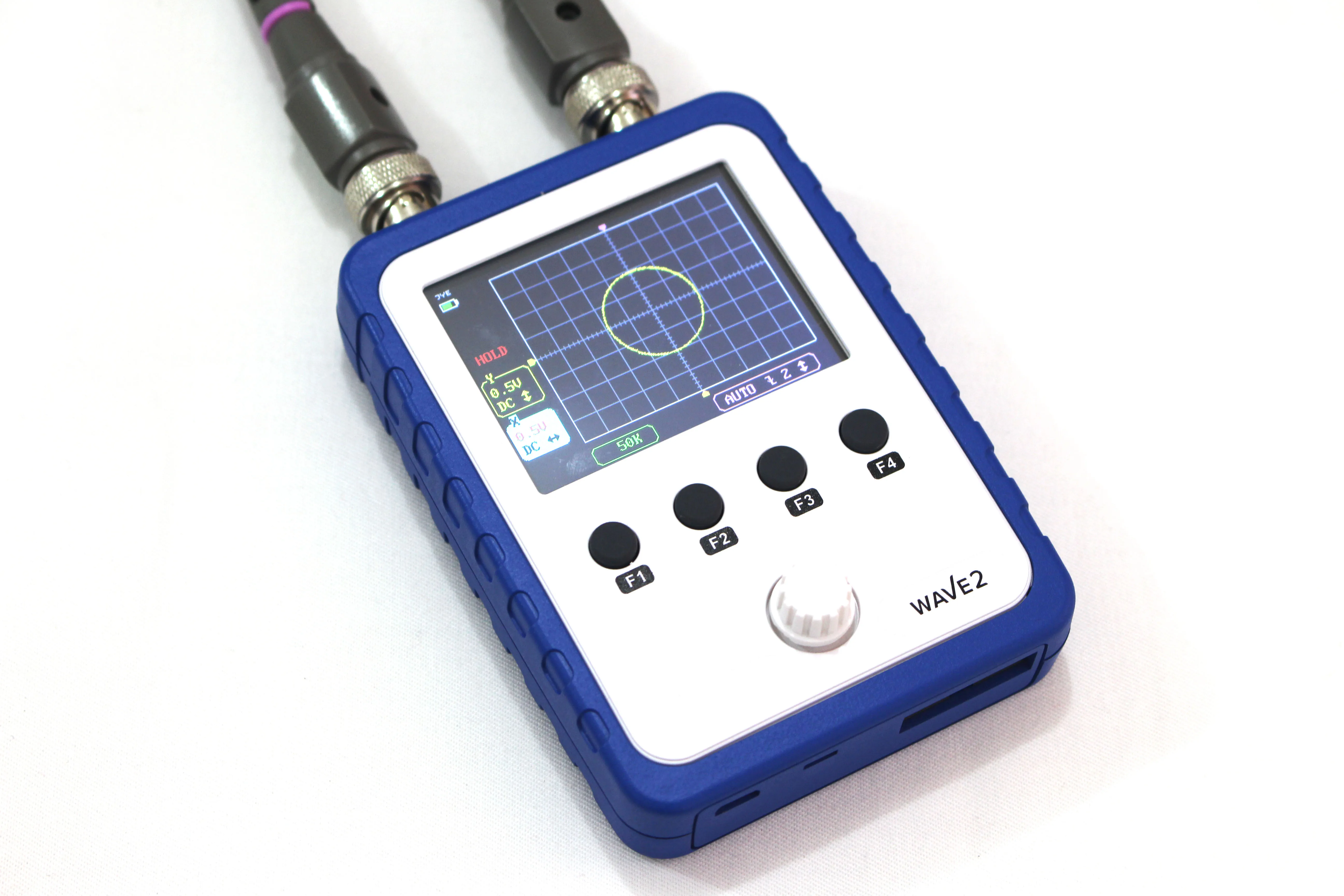

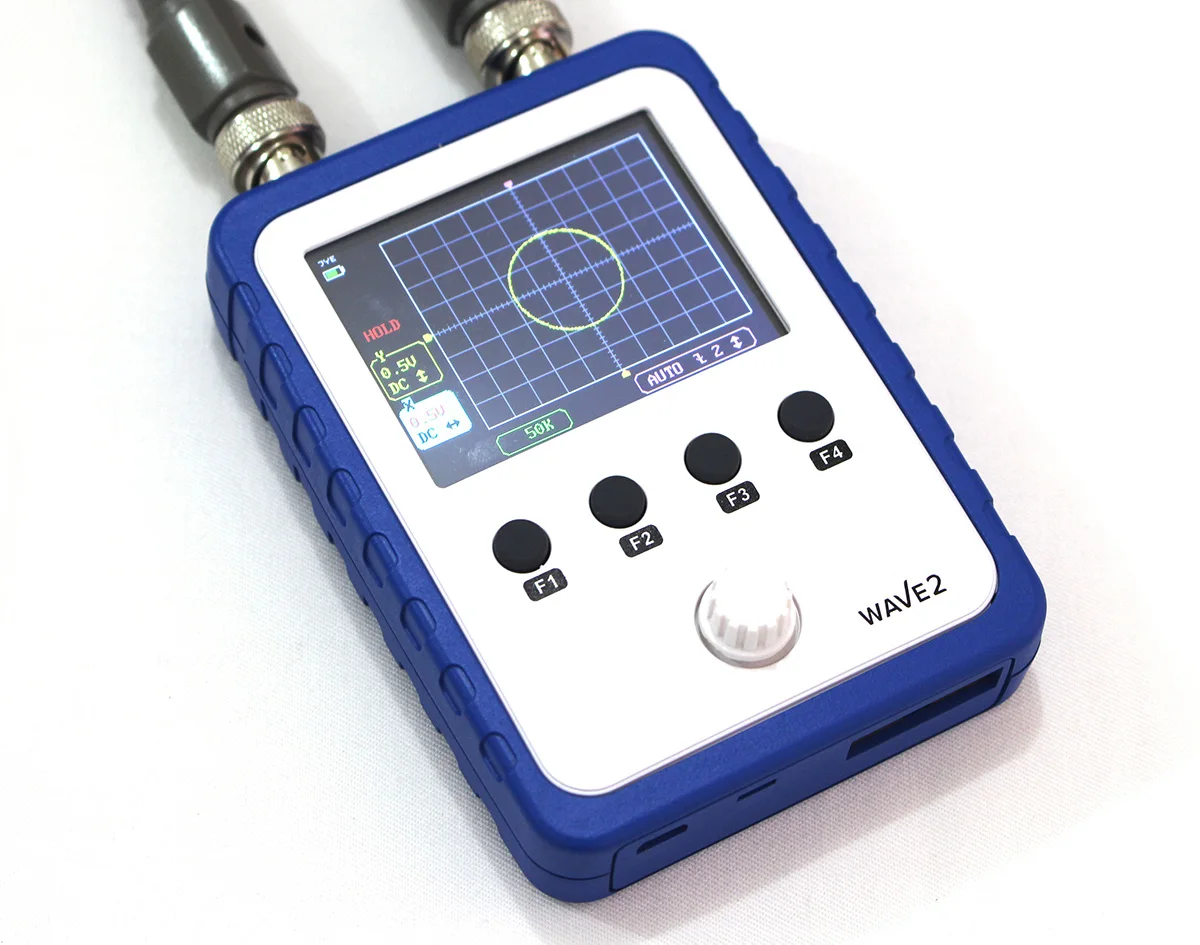

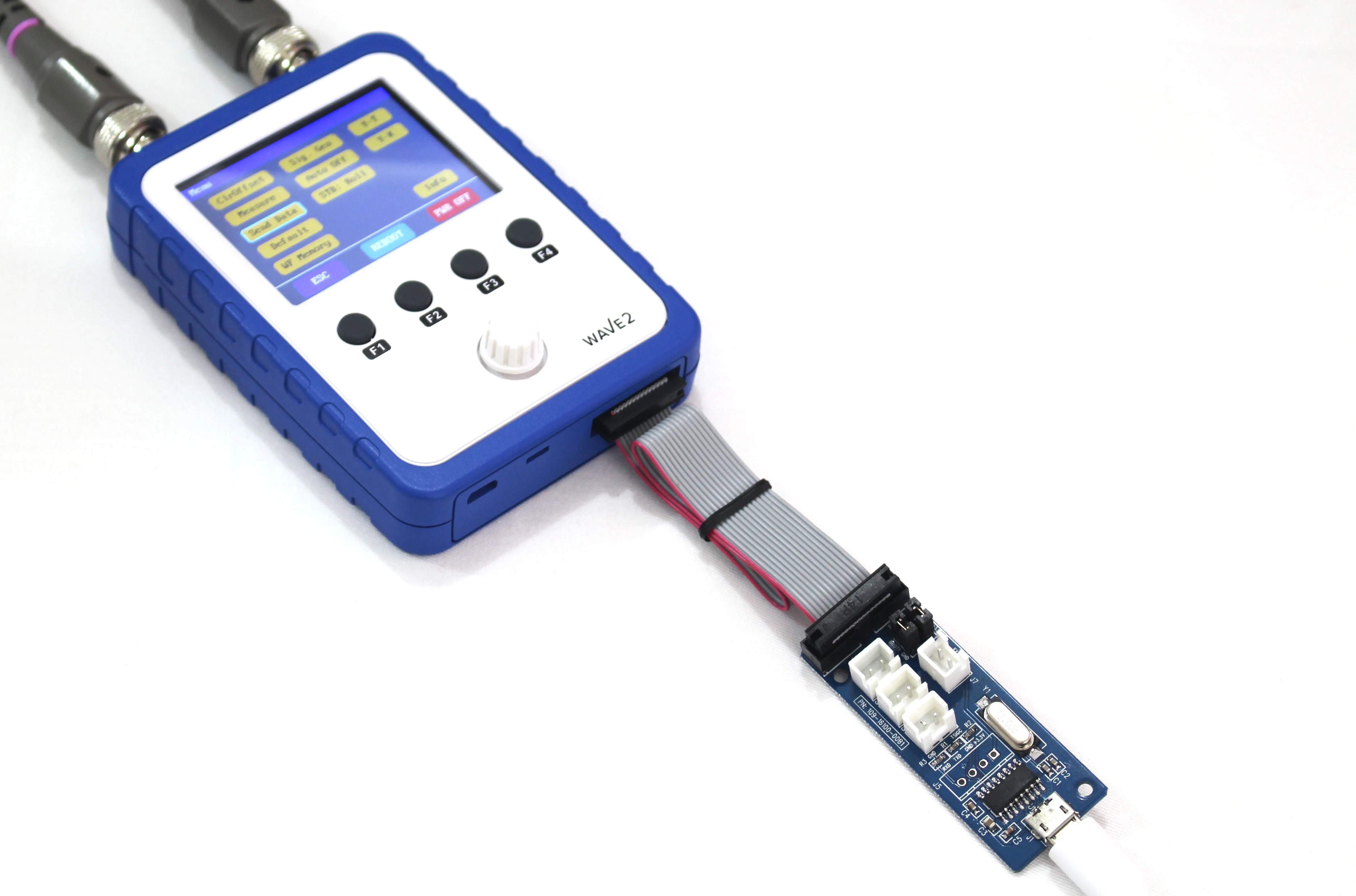

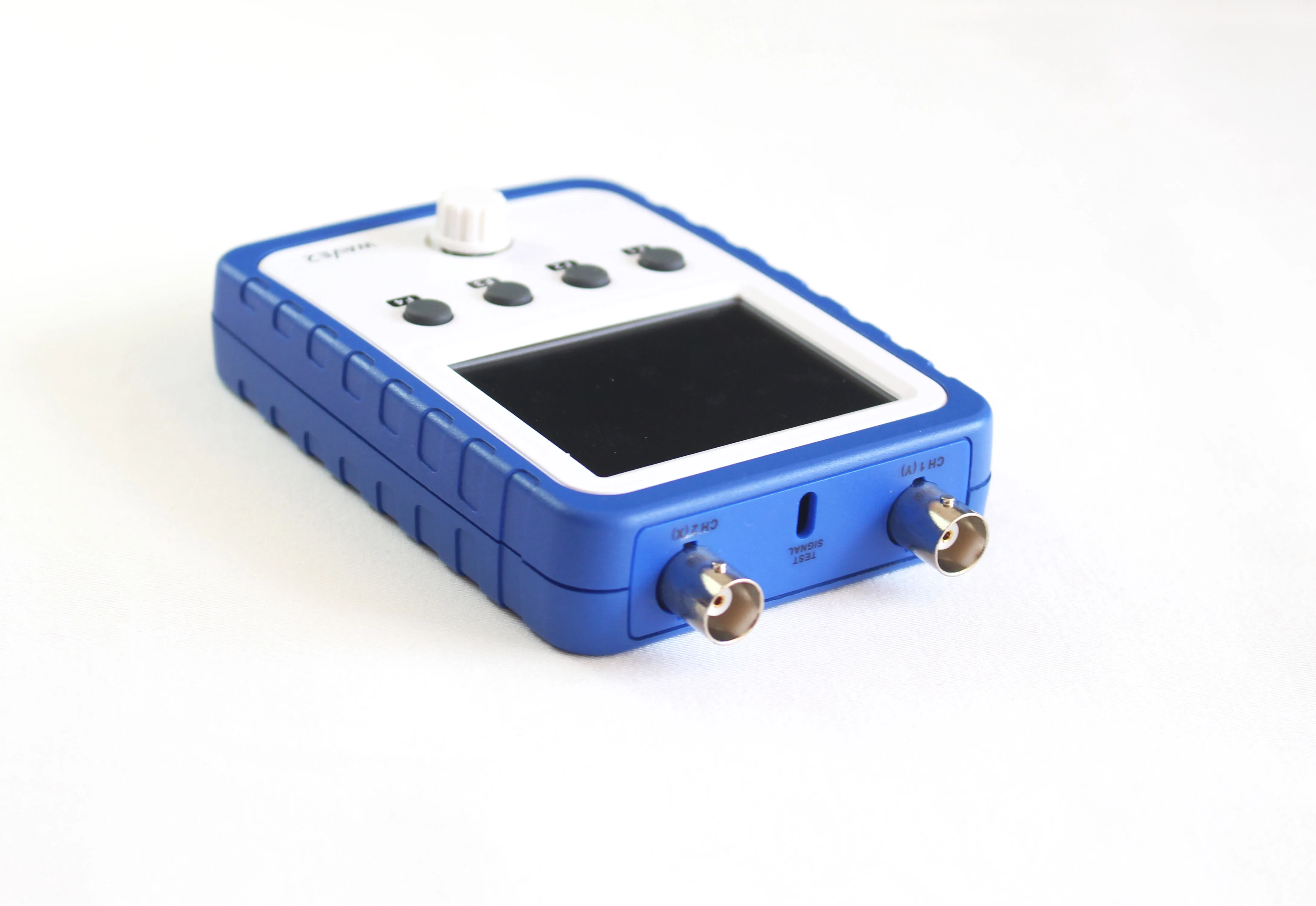

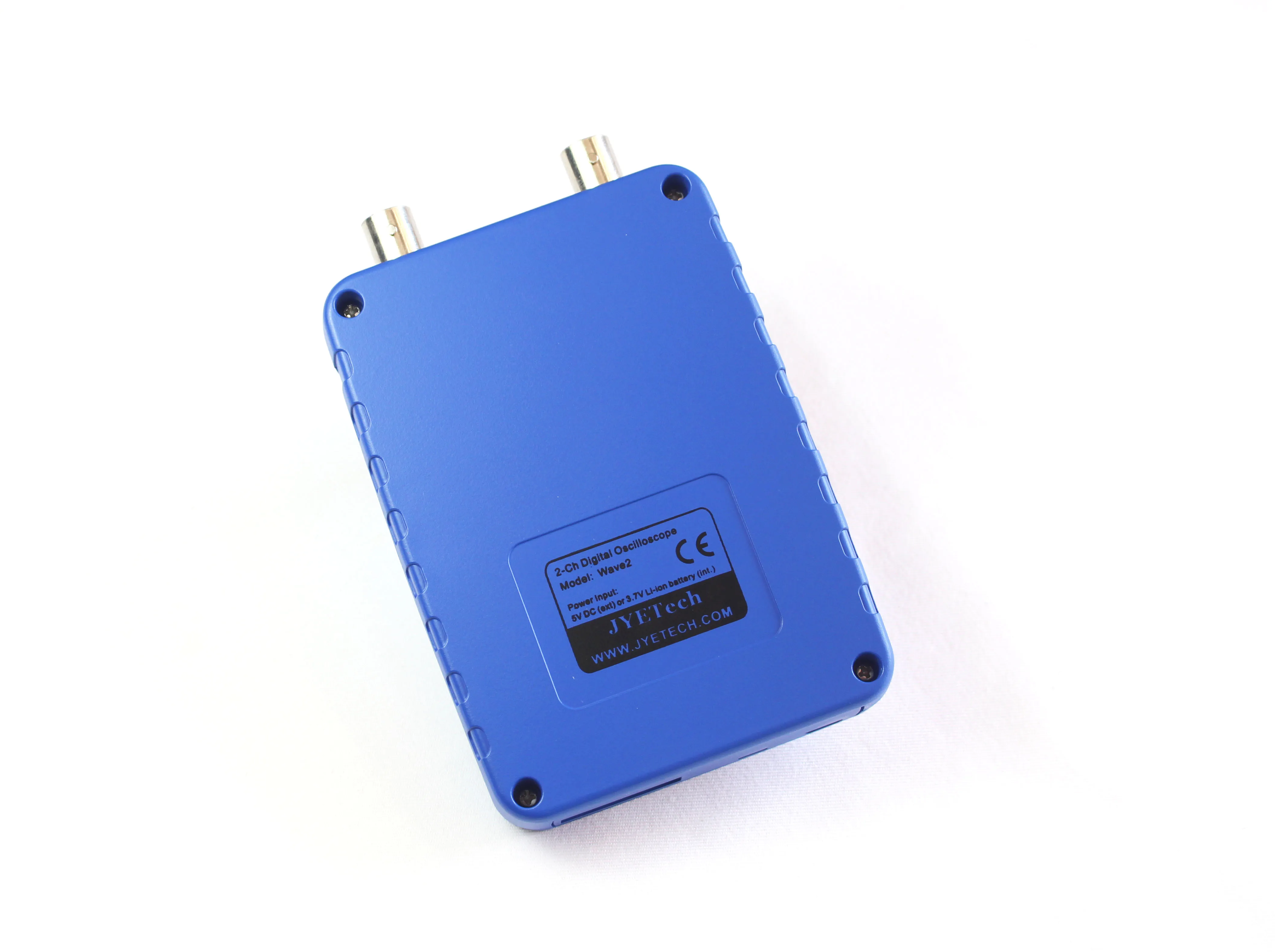

2 в 1 JYETech двухканальный сенсорный экран карманный цифровой осциллограф встроенный DDS функция генератор Y-T дисплей WAVE2

О WAVE2

WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Яркий и простой в использовании цветной дисплей с сенсорным экраном и доступом ко многим функциям, которые предлагает только передовые осциллографы, такие как Встроенный генератор функций и печать X-Y. С дополнительным аккумулятором, он достаточно портативный, чтобы быть взятым везде, где требуется работа. Это захватывающий проект для любого DIY-er, или может быть приобретен Полностью Собранный для тех, кто хочет начать использовать его сразу же. Он поставляется со всем, что вам нужно из коробки, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте творить!

Основные моменты WAVE2:

Количество каналов: 2Полоса пропускания: 0-200 кГц на каналДиапазон чувствительности: 5 мВ/DIV-20 в/DIV (с помощью датчика x1)Максимальное входное напряжение: 50Vpk (с помощью датчика x1)Максимальная частота дискретизации в реальном времени: 1 мс/сВременной диапазон 10 US/DIV-500 s/DIVX-Y Дисплей: ДаФункция генератора: Встроенный двухканальный DDS Генератор Функций 0-20 кГц (синус)Разрешение дисплея: цветной дисплей 320x240Размер дисплея: 2,4 дюймаВозможность сенсорного дисплея: ДаПитание от батареи и портативный (батарея не входит в комплект DIY)

Параметры

ВертикальныйКоличество каналов: 2Аналоговая полоса пропускания: DC-200 кГцЧувствительность: 5 мВ/Div-20 в/Div (с x1 зондом)Ошибка чувствительности: <5%Разрешение: 12 битВходное сопротивление: 1 м Ом/25пфМаксимальное входное напряжение: 50VpkСоединение: DC, ACПо горизонталиМаксимальная частота дискретизации в реальном времени: 1 Msps (на канал)Временная база: 10us/Div-500 s/DivДлина записи: 1024 точекТриггерРежимы запуска: автоматический, нормальный, одиночныйТипы триггеров: подъем/падение краяПоложение триггера: 1/2 размера буфераИсточник запуска: Ch1, Ch2, внешнийМаксимальное внешнее напряжение триггера: 15 вВнешний порог срабатывания:Функция генераторКоличество каналов: 2Тип формы волны: синус, квадрат, пила-зуб, лестницаЧастотный диапазон: DC-20 кГц (синус)Амплитудный диапазон: 0-3 в (пиковое значение)Смещение: 0 В или + 3,3 ВРабочий цикл: 0-100%Фаза:-360-360 градусовПитаниеПитание от литий-ионного аккумулятора 3,7 в или USBПотребление тока: ~ 300 мА @ 3,7-5 ВВнутреннее зарядное устройство (опционально)Автоматическое отключение от аккумулятораВремя работы батареи: аппр. 3 часа (при полной зарядке)Другое ОсобенностиY-X режим отображенияДисплей для измерения на экранеСохранение/отзыв до 4 захватовПоследовательный вывод отобранных данныхФормат последовательного порта: LVTTL, 115200bps, 8N1Встроенный тестовый сигнал 1 кГц/3,3 В

Важные Примечания

Прежде чем начать работу с набором WAVE2 DIY, пожалуйста, убедитесь, что у вас есть все инструменты готовы и некоторый опыт пайки. Обрабатывайте паяльник и все компоненты с осторожностью и держите в недоступном для детей месте.

О Батарея

Обратите внимание, что аккумулятор не входит в комплект WAVE2 DIY, однако в комплект входят провода для батарей с подходящим разъемом. Чтобы помочь вам получить собственные аккумуляторы, пожалуйста, поставьте аккумуляторы меньше или равны следующим размерам:Д x Ш x В = 62 мм x 40 мм x 5 мм; илиД x Ш x В = 68 мм x 31 мм x 5 ммРекомендуемый Размер батареи:Д x Ш x В = 59 мм x 37 мм x 5 мм/1200 мАч (обычно указано как 503759 1200 мАч)
