Описание

Шпиндельный Инвертор ac привод 220 кВт/кВт в преобразователь частоты 3 фазы инвертор частоты для контроллера скорости двигателя VFD

Тип Таблица выбора

220 V/0.75KW	220 V/1.5KW	220 V/2.2KW
Модель NO.	WK600-0007-MITB	WK600-0015-MITB	WK600-0022-MITB
Вход напряжения	Однофазный 220 В ± 10% 50 Гц/60 Гц
Выход напряжения	Трехфазный 0-220 В 0-650 Гц
Мощность	0.75KW/1HP	1.5KW/2HP	2.2KW/3HP
Номинальный ток	4A	7A	10A
Размер формы (мм)	15582135	15582135	15582145
Размер упаковки (мм)	220150130
Вес	1,2 кг

Тип выбор инструкции по уходу за изделием

1. Пожалуйста, внимательно прочитайте инструкции о продукте, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.

2.Этот преобразователь частоты не поддерживает Однофазное регулирование скорости двигателя с емкостью.

3. Регулирование скорости трехфазных электродвигателей переменного тока с шестью или более ступенями. Пожалуйста, приобретите конвертер с более высокой мощностью, чем двигатель.

4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

Упаковочный лист

Ac привод шпинделя инвертор 220 кВт/кВт в преобразователь частоты 3 фазы инвертор частоты для контроллера скорости двигателя VFD

Комплект поставки:

Машина * 1, обтекаемая версия продукта руководство * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобретать отдельно), сертификат качества продукта * 1

Дополнительное Примечание:

A.Если вам нужна подробная Версия руководства, вы можете связаться с нами, чтобы отправить его вам бесплатно.

B. В том случае, если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения последней и точной электронной инструкции по продукту.

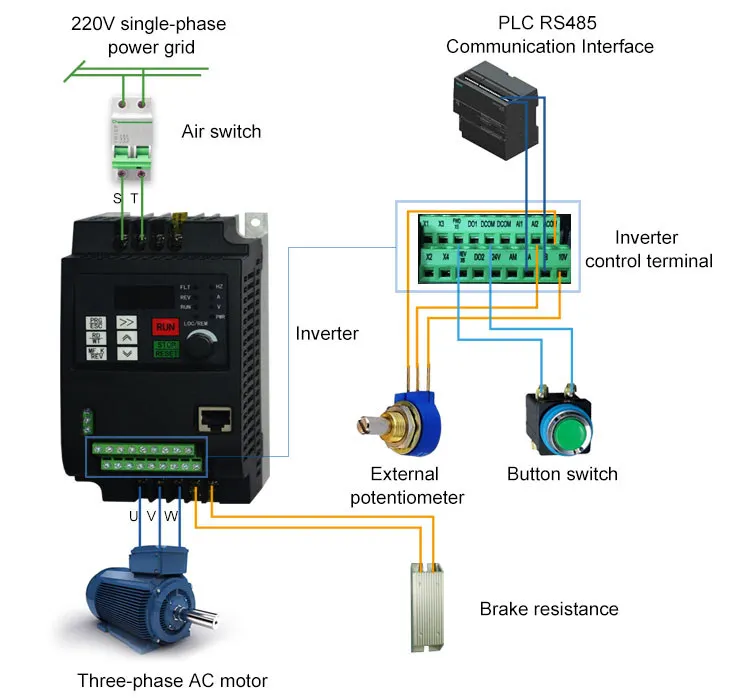

Схема подключения

Дополнительное Примечание:

R, S, T-Входные клеммы трехфазного источника питания преобразователя частоты (однофазный источник питания, соединенный с S, T).

U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель. P и P B-соединительные клеммы сопротивления торможению.

Подробная информация о нашей продукции

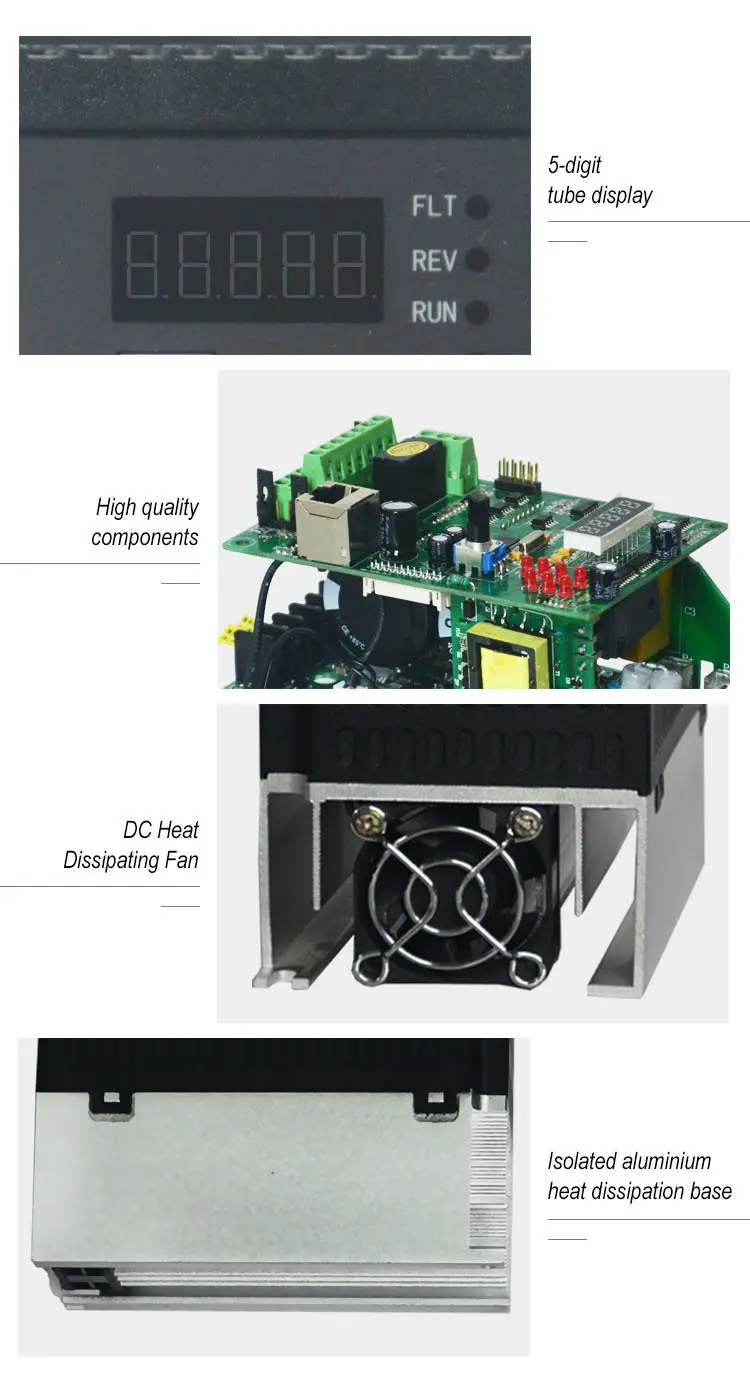

◆5-Разрядный Дисплей Трубки ◆Высокое качество компоненты ◆Вентилятор постоянного тока для рассеивания теплаИзолированное алюминиевое основание для рассеивания тепла

Наш продукт технологии

Предмет		Технические характеристики
Стандартный функции	Максимальная частота	• Векторное управление: 0-650 Гц • Управление в/F: 0-650 Гц или 0-3200 Гц
	Несущая частота	0,5-16 кГц Несущая частота автоматически регулируется в зависимости от особенностей нагрузки.
	Вход разрешением частоты	Цифровая настройка: 0,01 Гц Аналоговая Настройка: Максимальная частота x 0.025%
	Управление режим	• Бессенсорное векторное управление потоком (SFVC) • Контроль напряжения/частоты (в/Ф)
	Пусковой крутящий момент	Тип G: 0,5 Гц/150% (SFVC);
	Скорость диапазон	1:100 (упсцп)
	Скорость стабильность точности	± 0.5% (SFVC)
	Контроль крутящего момента точности	± 5%
Стандартный функции	Устойчивость к перегрузкам	Тип G: 60 с для 150% номинального тока, 3 с для 180% номинального тока
	Вращения крутящего момента	• Закреплен boost • Настраиваемый boost 0.1%-30.0%
	Кривая V/F	• Кривая V/F по прямой линии • Многоточечная Кривая V/F • Кривая N-power V/F (1,2-power, 1,4-power, 1,6-power, 1,8-power, квадратный)
	V/F разделения	Два типа: полное разделение; полуразделение
	Пандус режим	• Прямой пандус • S-образная рампа Четыре группы времени ускорения/замедления в диапазоне 0,0-6500,0 с
	Торможение постоянного тока	Частота торможения постоянного тока: 0,00 Гц до максимальной частоты Время торможения: 0,0-36,0 с Сила тока при торможении: 0.0%-100.0%
	Чехол-повязка на управления	Диапазон частот: 0,00-50,00 Гц Время ускорения пробежки/замедления: 0,0-6500,0 с
	Бортовой несколько предустановленных скоростей	Он обеспечивает до 16 скоростей с помощью простой функции PLC или комбинации состояний X терминалов.
	Бортовой PID	Он легко осуществляет систему управления замкнутым циклом, контролируемую процессом.
	Автоматическое регулирование напряжения (AVR)	Он может автоматически поддерживать постоянное выходное напряжение при смене напряжения в сети.
	Контроль перенапряжения/перегрузки по току	Ток и напряжение автоматически ограничиваются во время рабочего процесса, чтобы избежать частых срабатываний из-за перенапряжения/перегрузки по току.
	Ограничения крутящего момента и управления	Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время рабочего процесса.
Индивидуализированные функции	Высокая производительность	Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током.
	Мощность dip ездить на основе	Отзывы о нагрузке энергии компенсируют Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени.
	Быстрое ограничение тока	Помогает избежать частых перегрузки по току привода переменного тока.
	Очки виртуальной ввода/вывода	Пять групп виртуальных X/DOs могут осуществить простое логическое управление.
	Газораспределения	Диапазон времени: 0,0-6500,0 минут
	Мульти-двигатель переключатель режимов	Четыре мотора можно переключить через четыре группы параметров двигателя.
	Нескольких протоколов связи	Поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen.
RUN	Работает команда источник	• Управление панель • Управление терминалы • Последовательный порт передачи данных Вы можете выполнить переключение между этими источником различными способами.
	Частота источник	Имеется в общей сложности 10 источников частоты, таких как Цифровая настройка, Настройка аналогового напряжения, Настройка аналогового тока, настройка импульса и настройка последовательного порта связи. Вы можете выполнить переключение между этими источником различными способами.
	Вспомогательный источника частоты	Есть десять дополнительных источников частоты. Он может осуществлять тонкую настройку вспомогательной частоты и частотного синтеза.
	Вход терминал	Стандартный: 6 клемм цифрового входа (X), один из которых поддерживает Высокоскоростной импульсный вход до 100 кГц, 2 разъема аналогового входа (AI), один из которых поддерживает только вход напряжения 0-10 в, а другой поддерживает Вход напряжения 0-10 В или вход тока 4-20 мА
	Выход терминал	Стандартный 1 Высокоскоростной импульсный выходной терминал (открытый коллектор), который поддерживает 0-100 кГц выходной сигнал квадратной волны 1 цифровой выход (DO) Терминал 3 релейный выходной терминал 1 аналоговый выход (AM) терминал, который поддерживает 0-20 мА выходной ток или 0-10 В выход напряжения
Отображение и работа на панели управления	Блокировка ключей и выбор функций	Он может блокировать ключи частично или полностью и определить диапазон функций некоторых клавиш, чтобы предотвратить неправильные функции.
Отображение и работа на панели управления	Режим защиты	Обнаружение короткого замыкания двигателя при включении питания, защита от потери фазы на входе/выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки
Защита окружающей среды	Установка расположение	В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючих газов, масляного дыма, паров, капель или соли.
	Высота над уровнем моря	Ниже, чем 1000 м
	Температура окружающей среды	От-10℃ до + 40℃ (деноминальная, если температура окружающей среды от 40℃ до 50℃)
	Влажность	Менее 95% RH, без конденсации
	Вибрация	Менее 5,9 м/с2 (0,6 г)
	Температура хранения	От-20℃ до + 60℃
	Ip-уровень	IP20
	Степень загрязнения окружающей среды	PD2
	Мощность системы распределения	TN, t/t
